铝合金气动隔膜泵流体输送结构设计

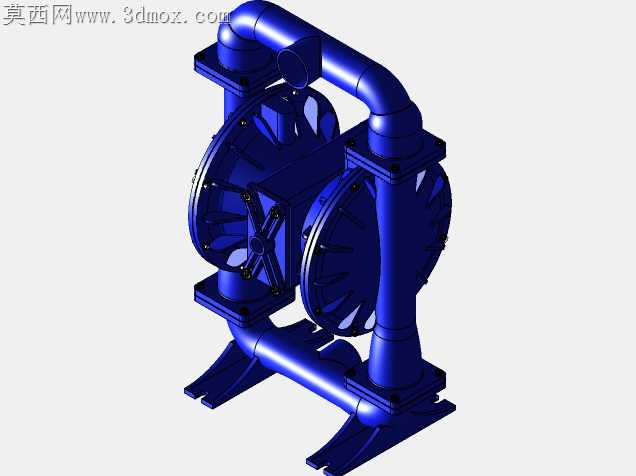

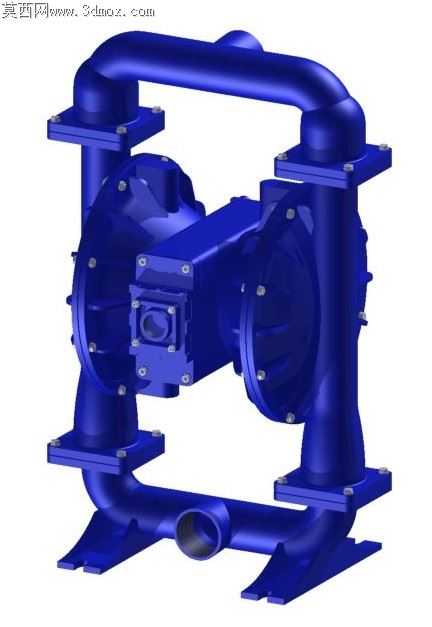

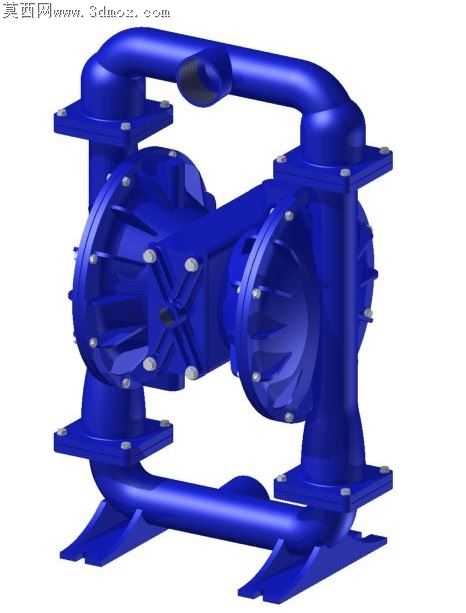

车间现场用气动隔膜泵最常碰到的痛点，是进出口流道拐角处的紊流冲蚀，用不到半年就会在直角弯位置磨出凹坑，连带隔膜片受异常脉冲冲击提前开裂。这款2寸规格的铝合金泵在流道结构上做了针对性调整，所有过流拐角都做了大圆弧过渡处理，没有保留传统铸造泵的直角清根结构，从根源上降低浆料输送时的局部涡流损耗。上下连接的 manifold 流道和泵腔对接位置，特意把密封面的凸台做了0.3mm的微高出量，装配时密封垫受压后能完全填充结合面缝隙，不会出现普通泵常见的边角渗漏问题，哪怕输送带微小颗粒的介质，也不会在密封缝隙处卡滞造成密封失效。泵脚支撑的位置没有采用常见的平板直连结构，而是在支脚和泵体连接的根部加了渐变式的加强筋，筋板厚度从泵体连接处的8mm逐步过渡到支脚底端的4mm，既保证了整机安装后的支撑刚性，又不会因为筋板过厚造成铸造时的缩孔缺陷，实际落地加工时成品率能比等厚筋板结构高出近两成。隔膜腔的压紧螺栓排布做了错位优化，没有沿用传统的圆周等距排布，而是在隔膜受力最大的上下冲程对应位置加密了螺栓点位，每侧隔膜腔的螺栓数量比常规同规格泵多2颗，压紧时膜片受力更均匀，不会出现局部压应力过大造成的膜片早期压裂，也避免了压合力不足导致的气腔串气问题。进出口法兰的连接面做了环形的密封槽，适配常规的橡胶密封垫，不需要额外定制异形密封件，现场维护时随便找同规格的标准密封垫就能完成更换，不用专门等待配件采购。气阀位置的流道做了镜面级的顺滑处理，没有加工残留的刀痕棱边，压缩空气通过时不会产生异常的紊流噪音，现场运行时的整机噪音比同参数普通泵低5分贝左右，长时间在车间工位旁使用也不会造成过度的噪音干扰。泵体外部的连接管路没有采用额外焊接的旁通结构，而是和主体流道一体铸造成型，消除了焊接位置的应力集中点，哪怕输送有一定腐蚀性的介质，也不会在焊缝位置先出现腐蚀泄漏。整机所有外露的螺栓孔都做了沉孔处理，螺栓装配后端面和泵体表面齐平，不会出现螺栓突出在外被现场磕碰变形的问题，后期拆卸维护时不会因为螺栓头变形出现拆不动的情况。隔膜腔的内壁做了微弧氧化的表面处理预留层，加工时不需要额外做复杂的表面涂层，就能满足常规弱腐蚀介质的输送需求，兼顾了加工成本和使用寿命。
