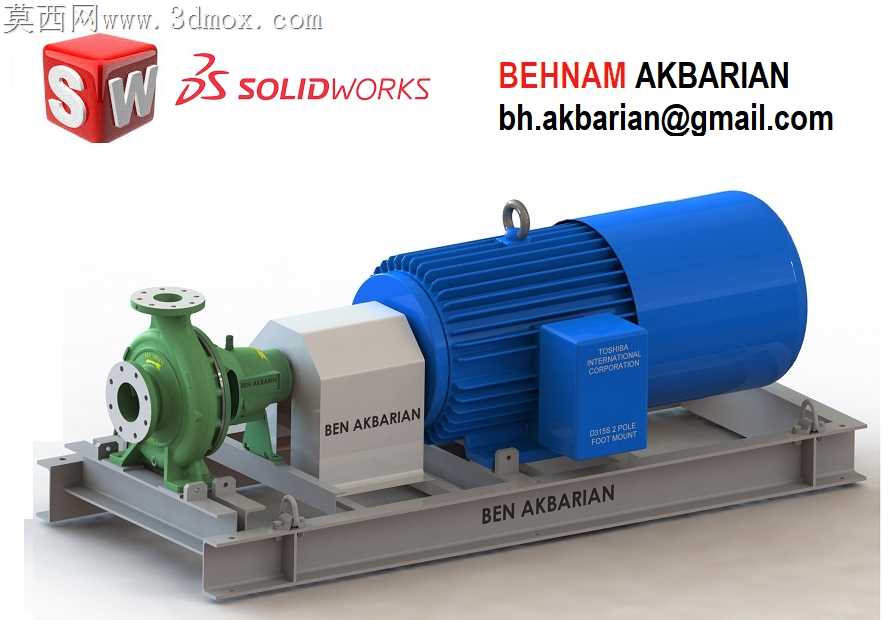

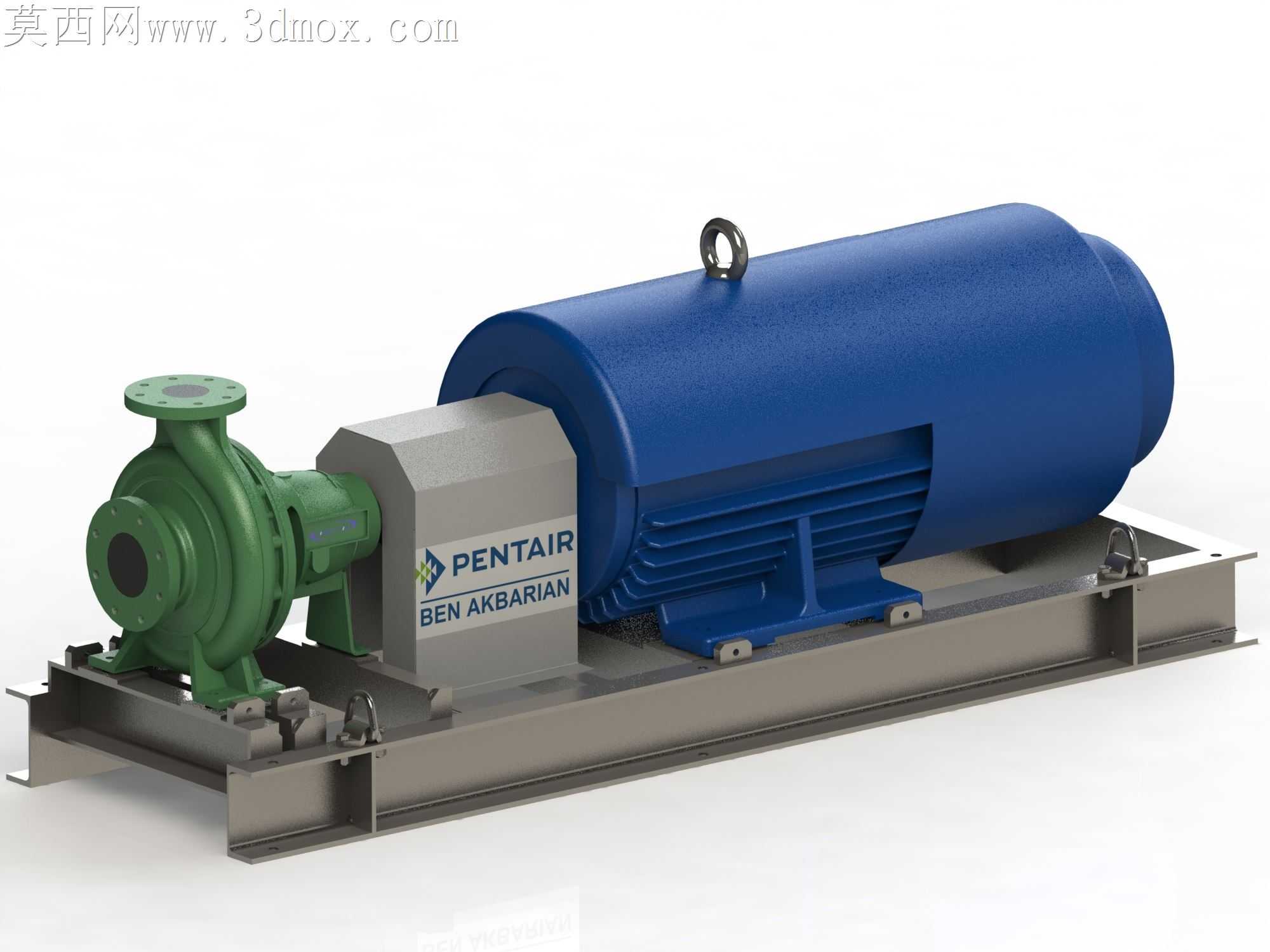

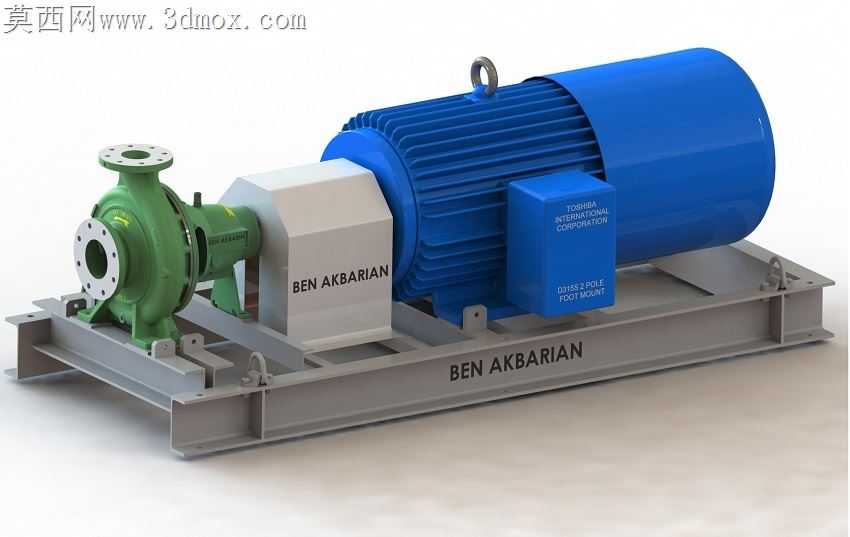

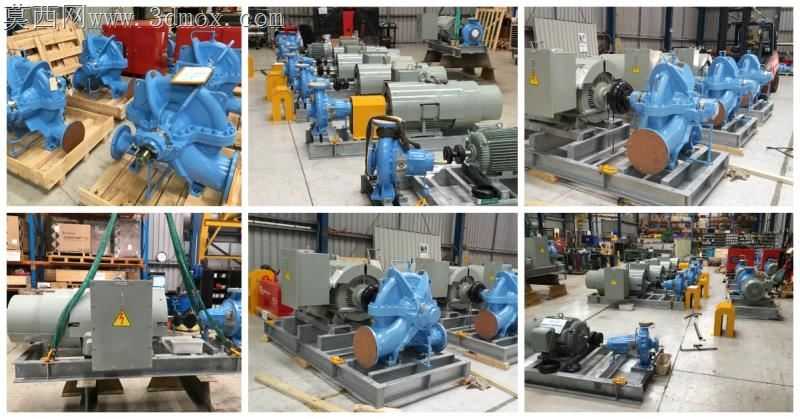

卧式端吸离心泵组工业结构设计

现场卧式端吸泵组安装时最常出现的问题，是电机轴与泵轴的同轴度偏差引发的振动超标，这套设计从底座结构开始就针对性做了加工适配考量。共用底座采用型钢焊接框架结构，没有用整块钢板铣削的冗余设计，型钢拼接的焊缝位置特意避开了电机、泵体的安装脚位，避免焊接应力释放后安装面出现翘曲，后续机加工安装平面时，只需要对四个泵脚、四个电机脚的局部支撑面做精铣，不用整面加工，能减少近六成的铣削工时，同时底座预留的地脚螺栓孔做了长圆孔设计，现场二次灌浆后微调对中时不用重新扩孔，适配不同土建基础的预埋偏差。

泵体部分的法兰连接面做了凸台止口设计，不是平法兰直接对接，止口的公差带选了H7/h6的小间隙配合，现场对接进出口管路时，能自动找准管路与泵腔的同轴度，避免管路重量压在泵体法兰上导致泵壳变形，叶轮口环的位置预留了0.2mm的磨损补偿间隙，输送含微小杂质的流体时，不会因为轻微磨损就快速降低容积效率。泵壳的流道过渡面做了圆弧顺滑处理，没有直角转折，建模时特意把隔舌位置的圆角做了差异化调整，靠近出口侧的圆角略大，能减少流体甩出时的冲击噪音，这一点是很多通用泵模型容易忽略的细节，实际运行时能降低3-5分贝的流体噪声。

电机与泵体之间的连接托架没有做一体化铸造结构，而是采用分体式螺栓连接，托架上的轴承位预留了注油通道，日常维护时不用拆解泵体就能给支撑轴承补脂，电机端的散热筋走向顺着泵组安装后的轴向排布，和现场冷却风的流向一致，不会出现散热筋挡风导致电机温升超标的问题。底座上的吊环位置做了重心匹配计算，两个吊环分别位于泵组重心的两侧偏前位置，整体吊装时泵端会略微下沉，刚好匹配现场安装时找正的倾斜预留量，不用吊装过程中反复调整吊点位置。

联轴器位置预留了安全护罩的安装螺孔，螺孔的位置避开了联轴器的旋转外径，不会出现护罩安装后蹭到联轴器的问题，泵体底部的排污螺孔位置做了下沉凹台，排污时能排净泵腔底部的残液，不会有积液残留导致冬季冻裂泵壳。所有连接螺栓的安装位都预留了扳手操作空间，不管是泵脚固定螺栓还是电机接线盒的固定螺丝，都能直接用套筒扳手操作，没有出现螺栓位被结构件挡住、需要用专用扳手才能拆装的问题，完全适配现场运维的常规工具配置。
