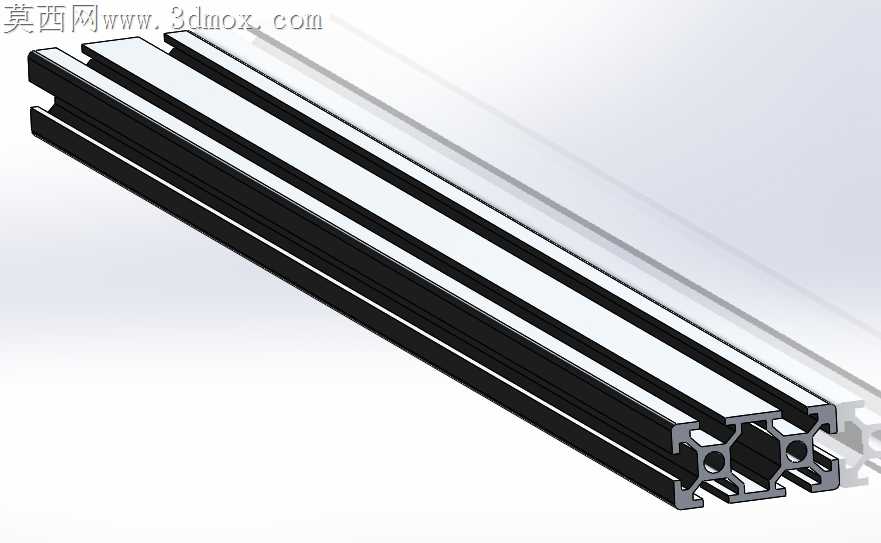

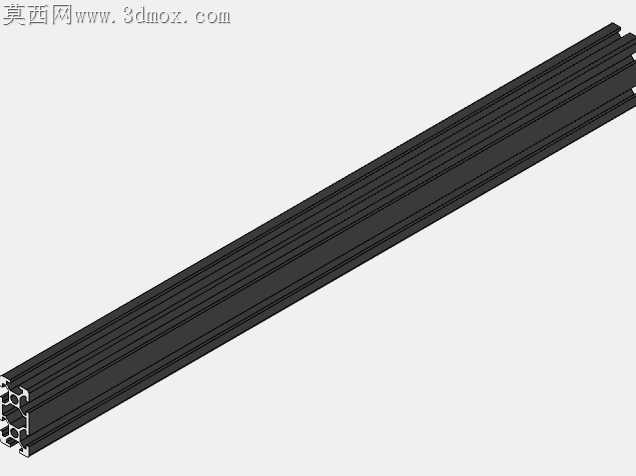

2040欧标工业铝挤压型材结构设计

常规铝挤压型材开模时最容易忽略的是槽口同轴度偏差问题，很多现场装配的框架出现螺栓卡滞、滑块滑动卡顿，根源都在挤压成型阶段的截面尺寸公差控制不到位。这款2040规格的铝挤压型材，在截面设计阶段就针对加工适配做了细节调整，两侧T型槽的内壁预留了0.12mm的阳极氧化膜层余量，避免表面处理后槽口净尺寸缩小，导致配套的T型螺栓无法顺畅滑入。中间的空腔加强筋做了圆角过渡处理，没有采用直角拼接的结构，挤压生产时铝料流动更均匀，不会出现筋位缺料、壁厚不均的问题，后续校直工序也能减少型材扭曲变形的概率。端部的连接孔位基准面做了0.2mm的凸台设计，和角码、连接板装配时，能避开型材端面的挤压飞边与切割毛刺，不需要额外做端面铣平工序就能保证连接面的贴合度，降低现场装配的打磨工作量。槽口的边缘做了微小的倒角处理，既不会划伤装配工人的手部，嵌入密封条或者面板的时候也能减少橡胶件的磨损，延长辅材的使用寿命。型材背部的定位槽尺寸和配套的端盖、封条完全匹配，扣合后没有明显缝隙，不会出现积灰、藏污的问题，用在洁净车间的设备机架上也能满足卫生要求。很多同类型材为了省料会把中间筋位做薄，这款型材的筋位厚度保持在1.8mm，既控制了整体重量，拧紧连接螺栓的时候也不会出现筋位变形、框架晃动感强的问题，单根型材一米长度的静载承重能达到80kg以上，满足大部分轻型设备机架、流水线导轨的使用需求。挤压模具的出料口对应截面的尖角位置做了圆弧修正，生产时模具磨损速度更慢，批量生产的尺寸一致性更好，不会出现前几批型材和后续供货型材槽口尺寸偏差过大，导致配件无法通用的问题。切割下料时的基准面和槽口平行度控制在0.1mm每米以内，拼接长尺寸导轨的时候不需要额外调校直线度，装配线性滑块的时候运行顺畅，没有卡顿、异响的问题。表面阳极氧化层的厚度控制在10-12μm，既保证了耐腐蚀性能，也不会因为膜层过厚导致装配尺寸超差，和配套的紧固件、连接件配合间隙刚好，不会出现过松或者过紧的情况。
