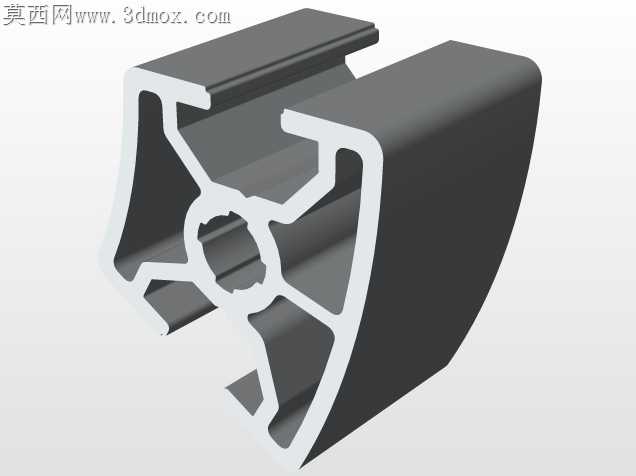

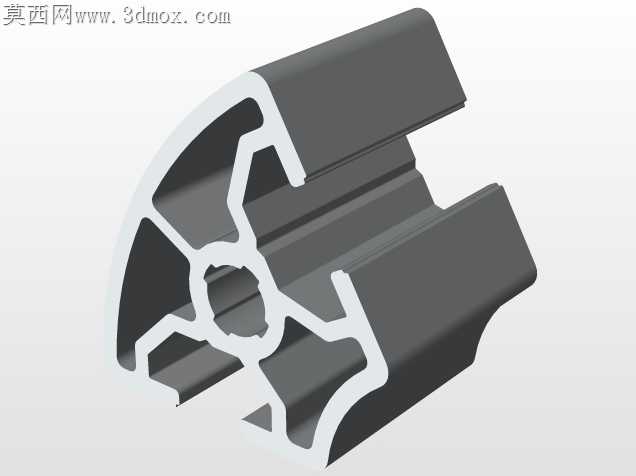

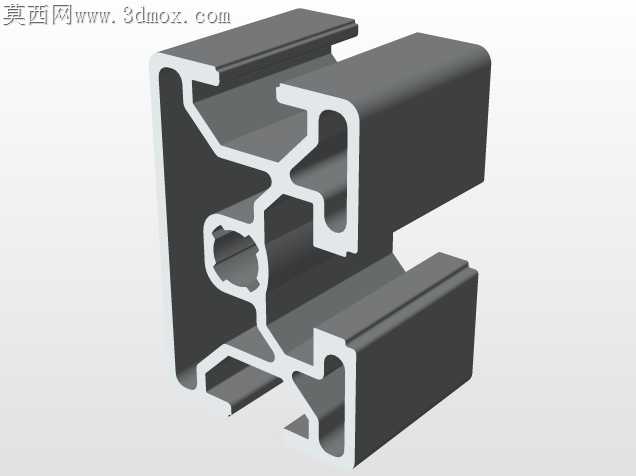

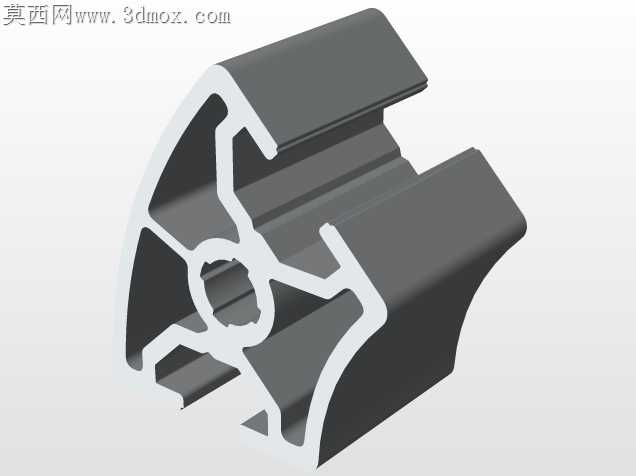

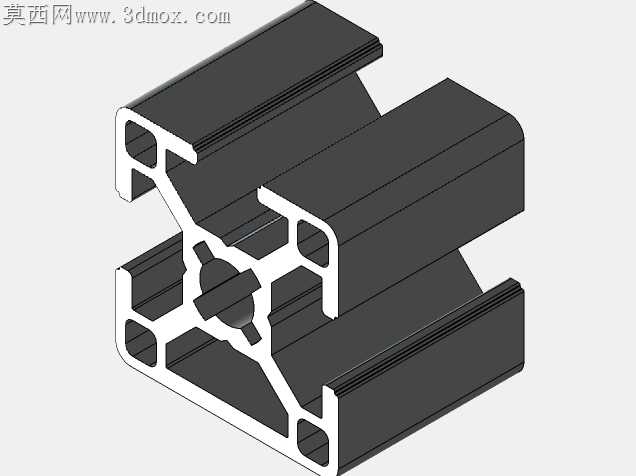

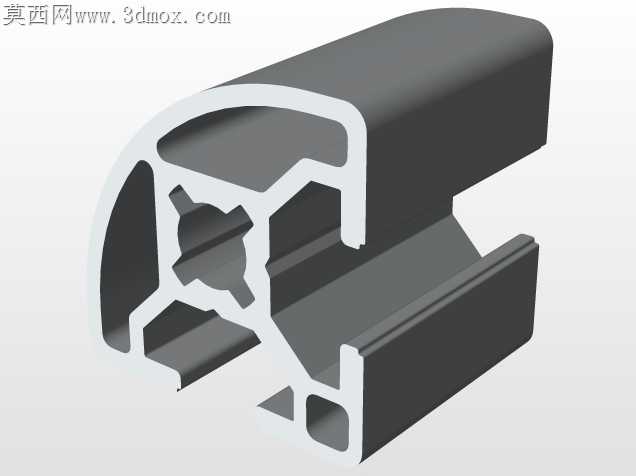

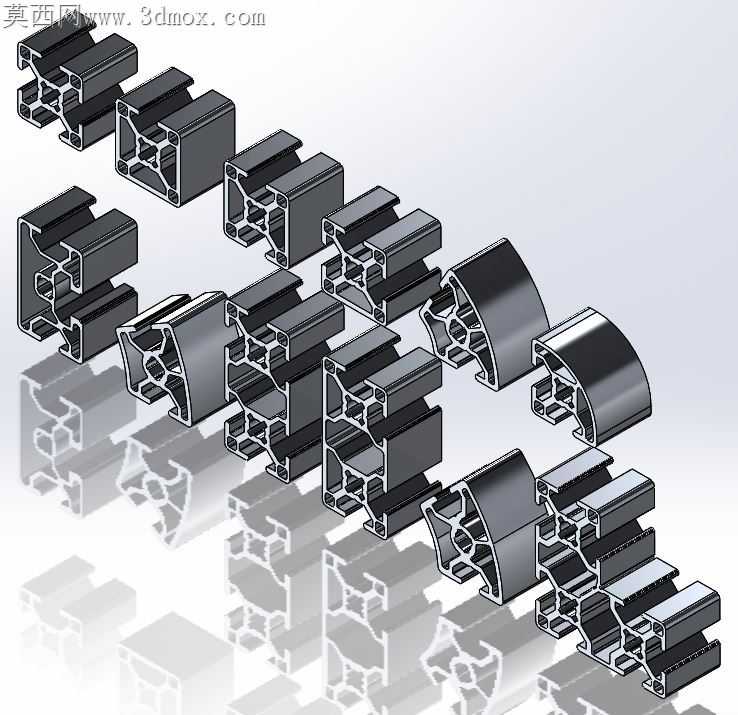

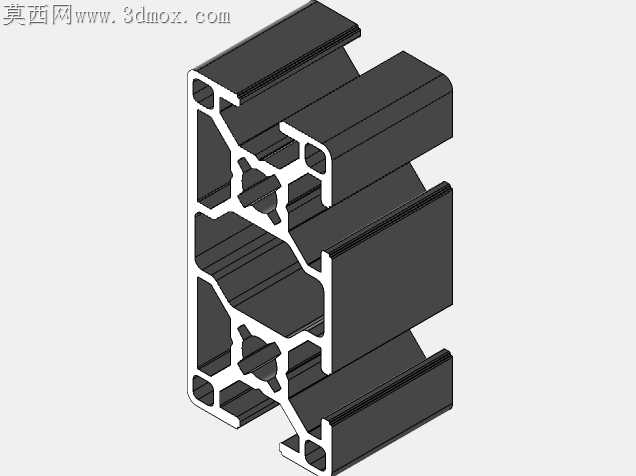

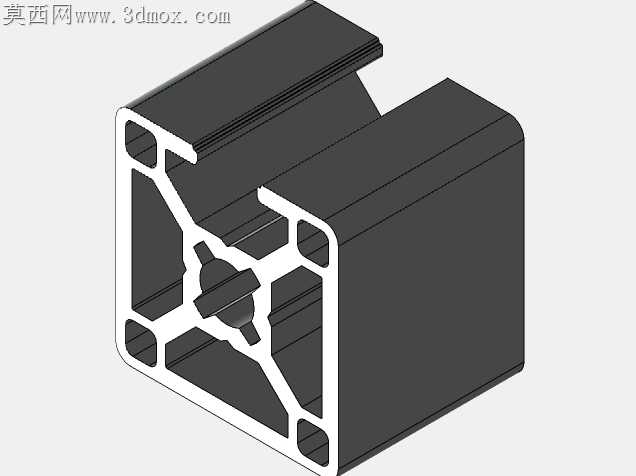

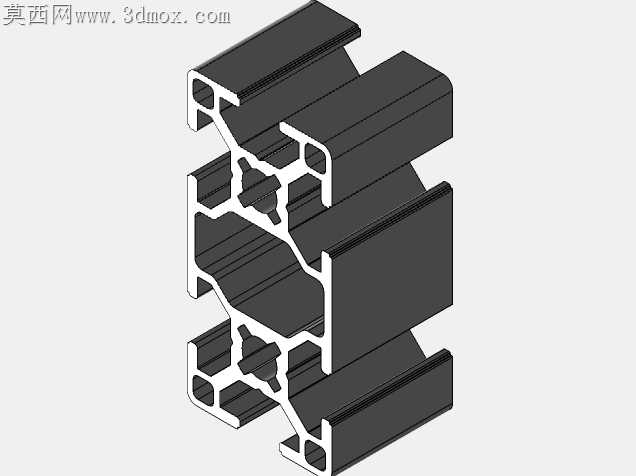

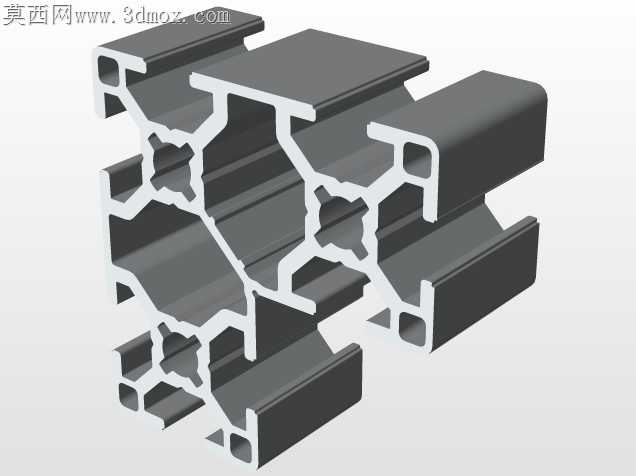

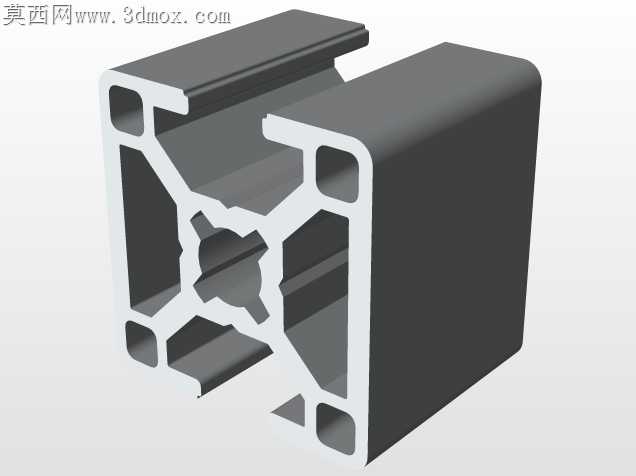

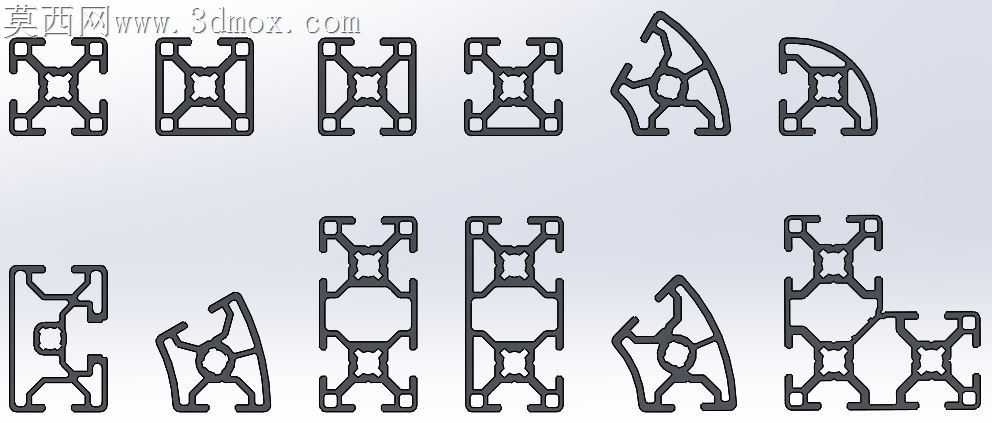

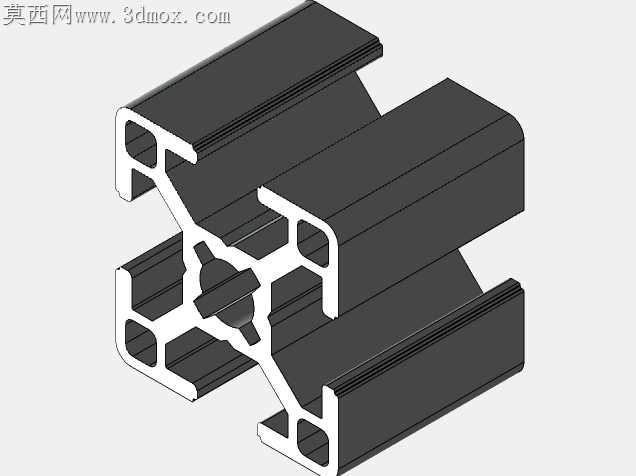

30规格T型槽挤压铝型材结构组件

常规铝挤压型材开模时，常因截面壁厚差控制不当，导致挤出冷却阶段出现扭拧变形，T型槽口的平行度超差会直接让配套滑块、紧固件出现卡滞，这套30规格T型槽铝挤压组件，在截面设计阶段就针对这类加工痛点做了针对性调整。槽口两侧的壁厚差控制在0.8mm以内，筋位过渡处全部采用R1.2的圆角衔接，避免挤压时金属流速不均造成的局部缺料，同时槽口内侧预留了0.15mm的阳极氧化膜层余量，就算后续做硬质氧化处理，槽内净尺寸依然能满足紧固件的滑配要求。配套的焊接用零件与库零件衔接处，没有采用常见的直面贴合结构，而是在贴合面边缘做了0.3mm的溢料槽，铝型材焊接时溢出的焊渣会直接落入槽内，不会残留在贴合面造成装配间隙超差，也省去了焊后打磨贴合面的工序。不同转角、封边的配套型材段，截面空腔的加强筋位置完全和直段型材对齐，拼接时内置的连接角码可以完全嵌入空腔，不会出现筋位错位导致角码无法装到底的问题。T型槽的槽底做了0.1mm的微凸设计，紧固件装入后不会因为槽底平面度误差出现锁紧歪斜，就算是长距离拼接的机架，反复拆装紧固件也不会出现槽口扩口变形。圆弧过渡段的型材曲率经过反复调整，挤压时金属在模具型腔内的流动阻力和直段保持一致，挤出后的圆弧段不会出现外侧壁厚拉薄、内侧积料增厚的问题，装配时和直段型材的端面可以完全贴合，拼接缝隙控制在0.1mm以内。焊接件的定位凸台高度设置为2mm，刚好能嵌入型材端面的空腔内，焊接时不需要额外做工装定位，就能保证焊接件和型材的垂直度，焊后冷却产生的收缩应力会顺着凸台与空腔的配合面分散，不会造成型材整体变形。这套组件的所有配合尺寸都经过实际挤压、焊接、装配的全流程验证，没有理想化的理论尺寸，每一处公差设定都对应实际加工中会出现的变形、余量问题，不管是做小型设备机架、工装框架还是实训教学的装配练习，都能直接套用，不需要再针对加工问题做二次结构调整。
