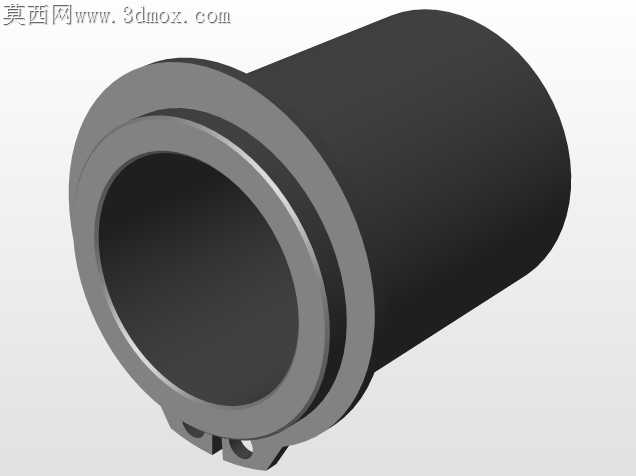

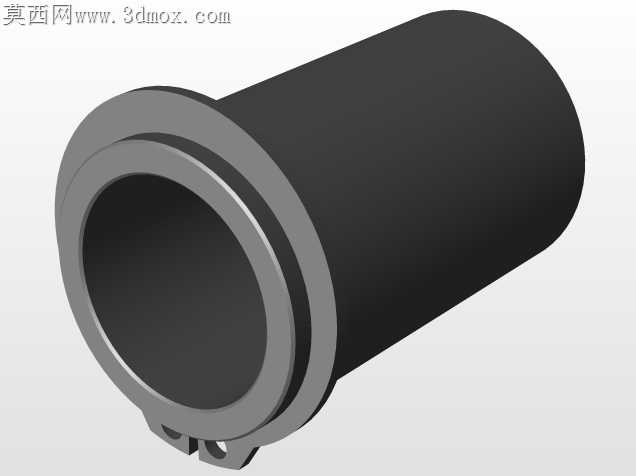

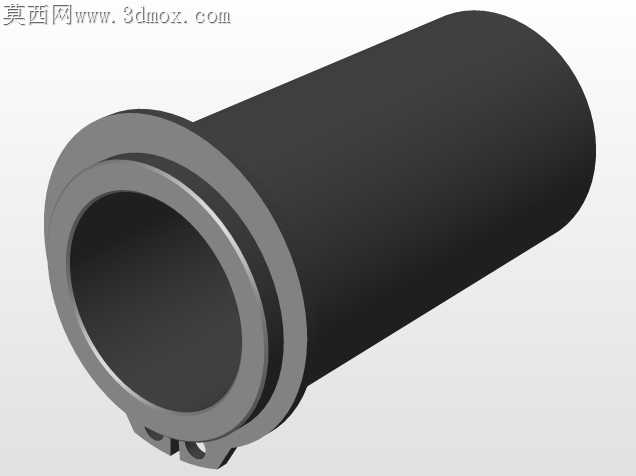

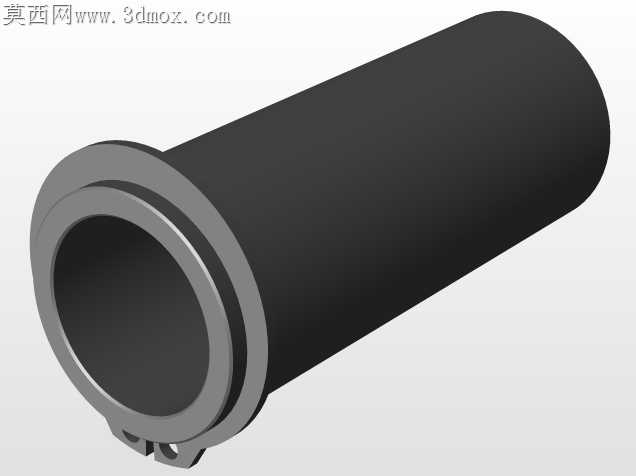

汽车零件切割冲压渐进式工装结构

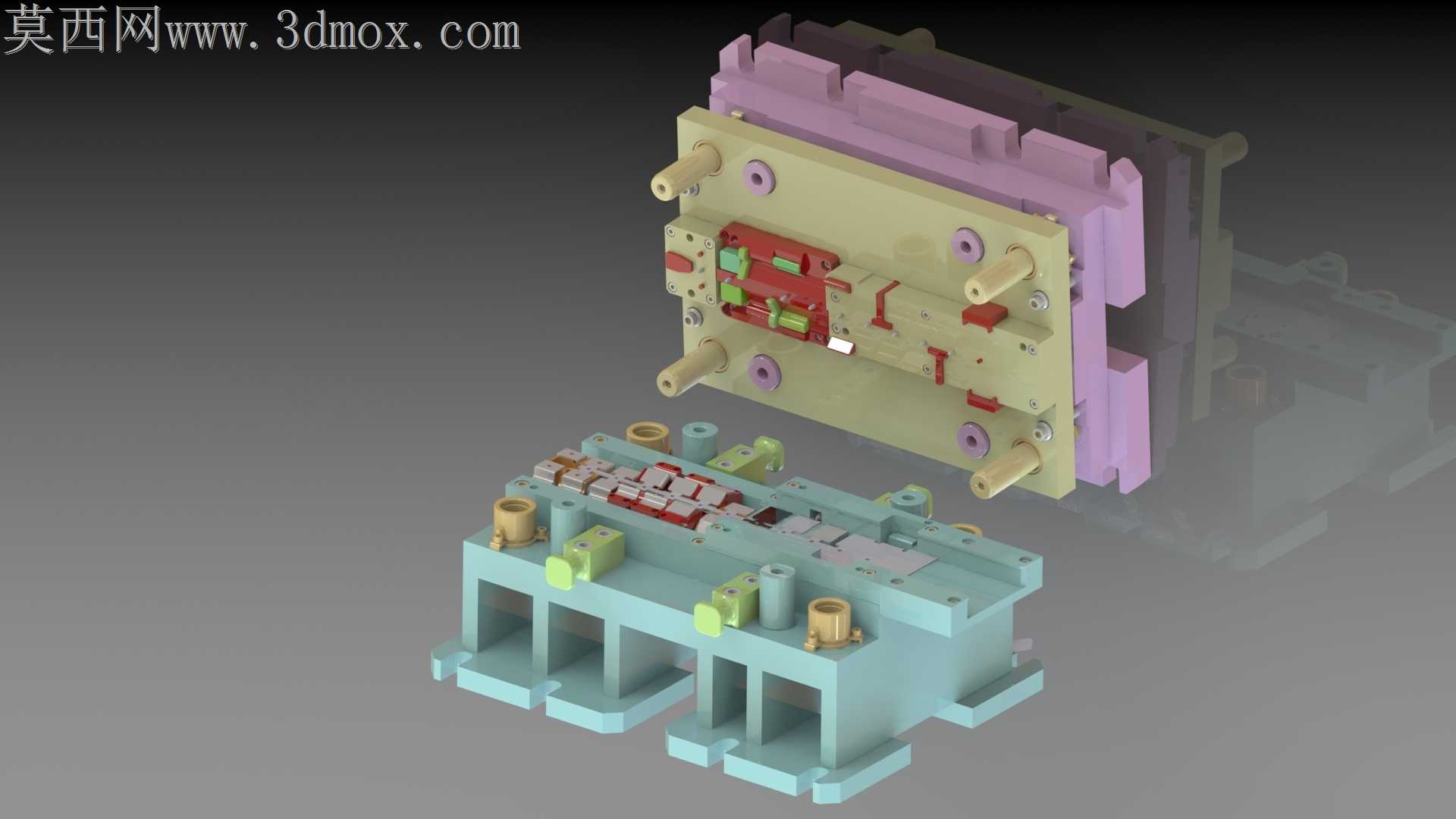

汽车覆盖件与结构件的冲压工序里，单工序模频繁换模带来的定位偏移、料带传送误差，一直是批量加工里卡良品率的核心痛点，这套渐进式工装的结构排布，完全围绕多工序连续作业的公差收敛做设计。上下模合模面的导向柱没有采用常规等径圆柱设计，靠近料带进料端的导向柱做了0.02mm的直径预偏置，合模初始阶段就能先完成粗定位，避免料带在送进过程中剐蹭模腔刃口，刃口区域的镶块采用分体式快换结构，不用拆解整幅模架就能单独更换磨损的切割刃，换件调试时间能压缩六成以上。下模的浮料销排布避开了零件的成型弯折区，每个浮料销的顶出行程做了差异化设置，料带在工序间传送时不会和成型凸模发生剐蹭，哪怕是带反向翻边的零件结构，也能保证料带平稳抬升送进，不会出现带料、卡滞的问题。上模的弹性卸料组件没有采用统一刚度的弹性元件，对应冲裁工位的元件刚度比成型工位高15%，冲裁时能牢牢压住料带避免断面毛刺过大，成型工位的弹性元件刚度稍低，能给材料流动留出足够的压料余量，减少成型过程中的拉裂、起皱风险。模架上的定位销孔做了铰制孔精加工处理，上下模的对位公差能控制在0.01mm以内，连续冲压作业时不会因为频繁的冲击载荷出现定位偏移。模腔内部的废料滑槽做了15度的倾斜角度，槽壁做了抛光处理，冲裁产生的边角废料能靠自重顺畅滑出，不会堆积在模腔内部硌伤零件表面或者损伤刃口。对应不同冲压工序的工位间距严格匹配送料机的步距精度，每个工位的成型余量都做了递进式分配，不会出现单次成型变形量过大导致的零件应力集中，成型后的零件不用额外做校形工序就能直接满足尺寸公差要求。上下模的合模行程做了分段设计，空行程阶段快速进给，临近刃口接触料带时自动切换为慢速冲压，既能提升加工效率，也能减少冲击载荷对模架的损伤，延长工装的整体使用寿命。
