住宅抽油烟机优化离心叶轮 160OD – 用于厨房排气系统的增强型叶片几何形状

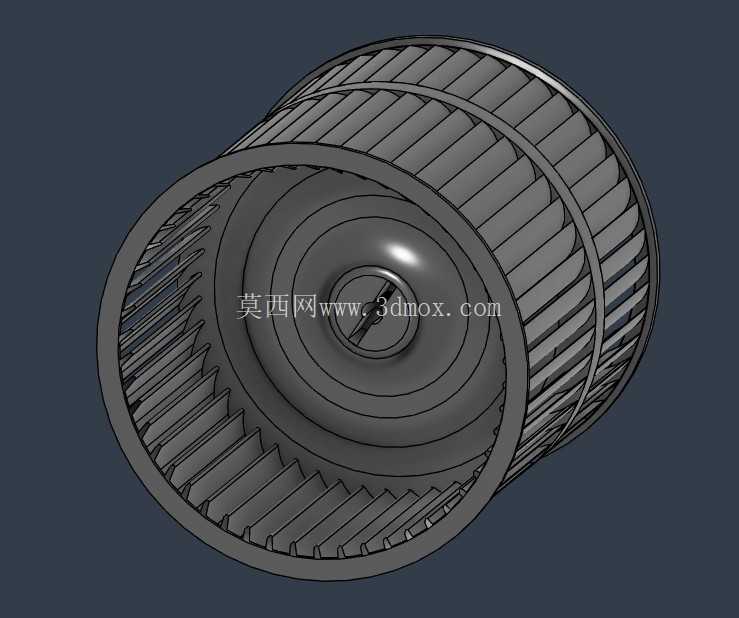

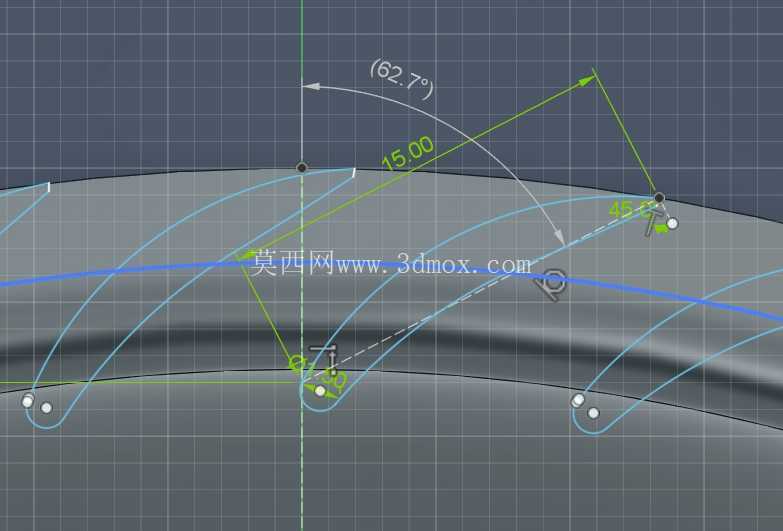

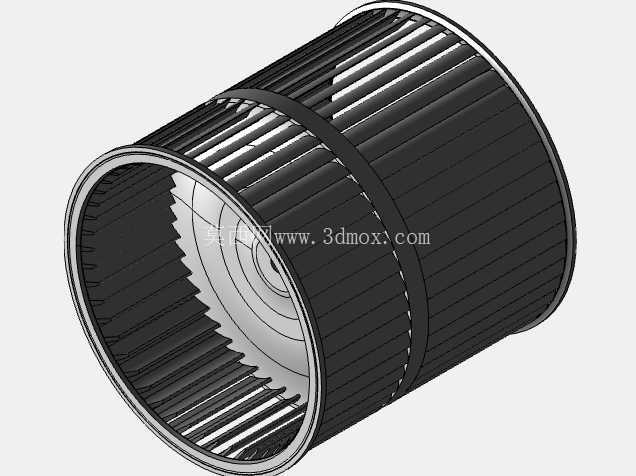

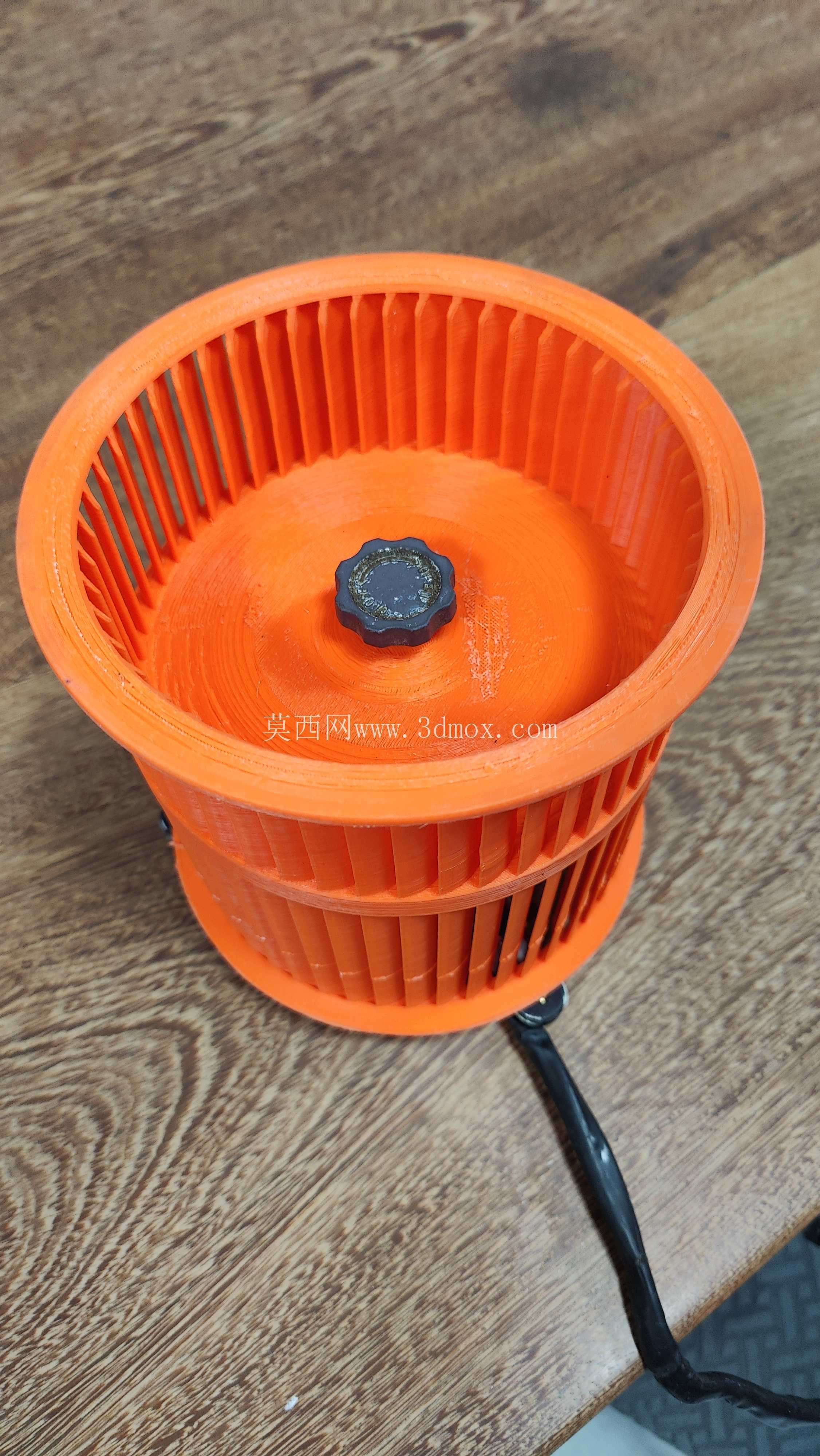

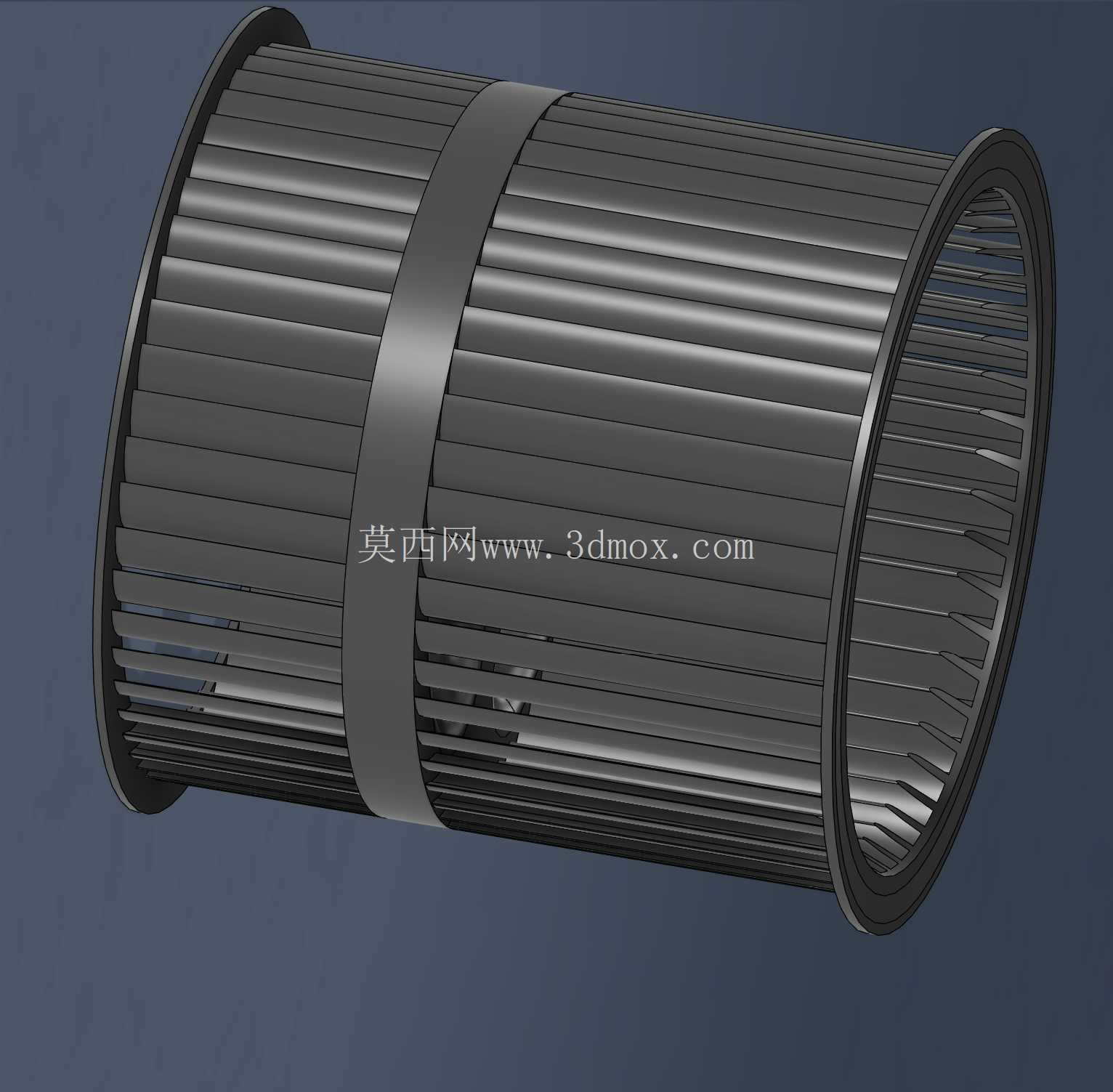

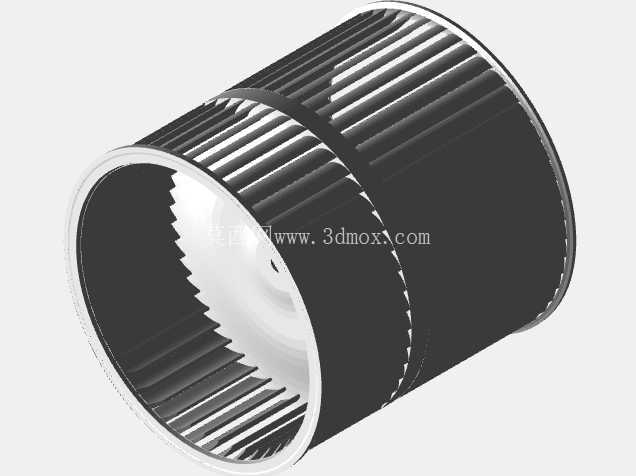

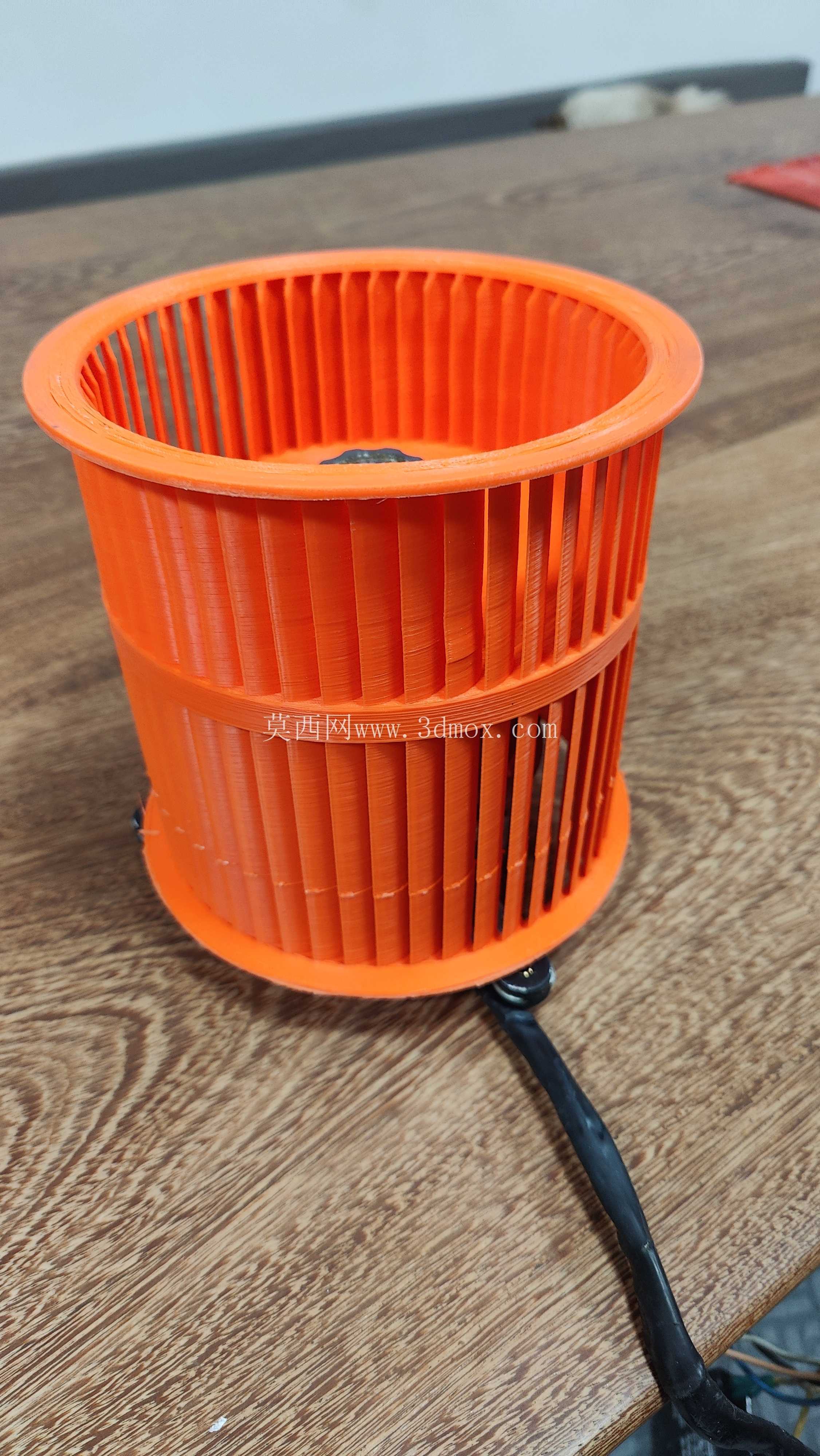

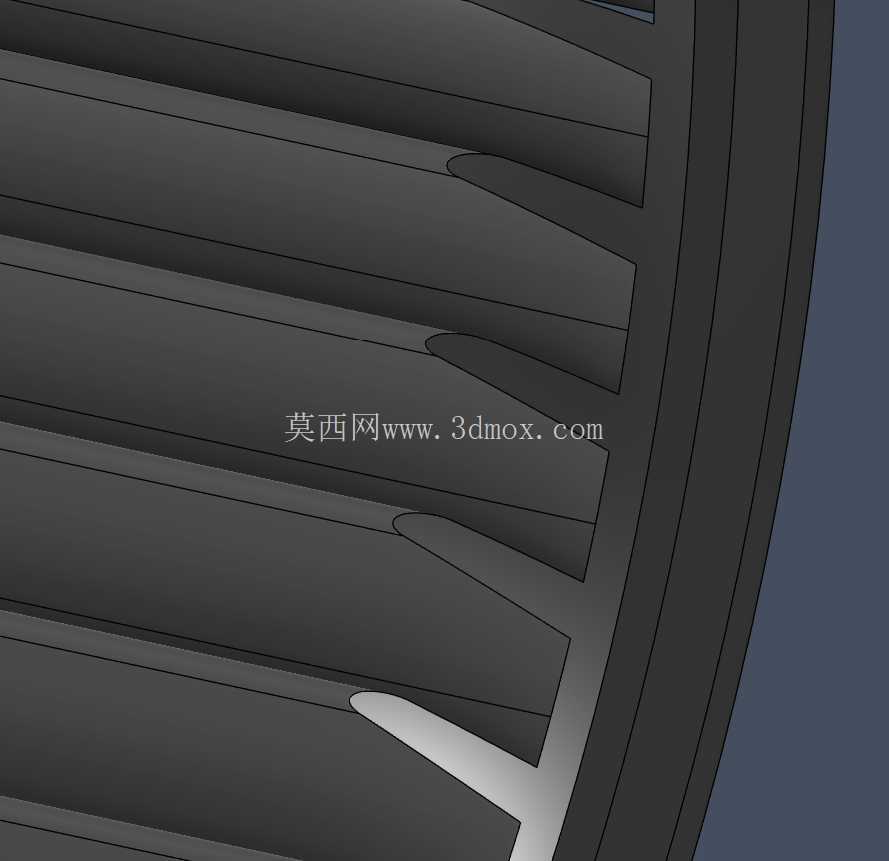

这是一款优化的离心式叶轮，专为住宅抽油烟机和管道排气系统而设计，采用标准 160 毫米级鼓风机几何形状。该模型基于全球多个住宅抽油烟机中广泛使用的 OEM 电机/叶轮组件进行了重新设计和改进。?? 相对于标准 OEM 几何形状的空气动力学改进1?? 增加叶片数量增加叶片数量，以减少出口间距并最大限度地减少气流再循环。优点：静压更高，气流更均匀 分布减少回流损失改善管道限制下的抽吸性能2??减少空气逃逸（出口间隙优化）周向叶片间距减小，以限制排放周边的切向空气泄漏。优点：改善压力积聚减少内部滑移在长或垂直管道中具有更好的性能增加有效抽气能力3??优化叶片轮廓叶片前缘、曲率和出口几何形状经过细化，以改善流动附着并减少 湍流。修改包括：更平滑的入口过渡、精细的攻角、优化的外倾角、改进后缘几何形状结果：减少湍流、降低空气动力噪音、提高流动稳定性、在中等转速下提高效率??尺寸叶片外径 (OD)：160 毫米轮缘外径：165 毫米内径 (ID)：140 毫米长度：163 毫米??兼容 抽油烟机型号（已知应用）该叶轮几何形状与使用的多种住宅抽油烟机型号兼容

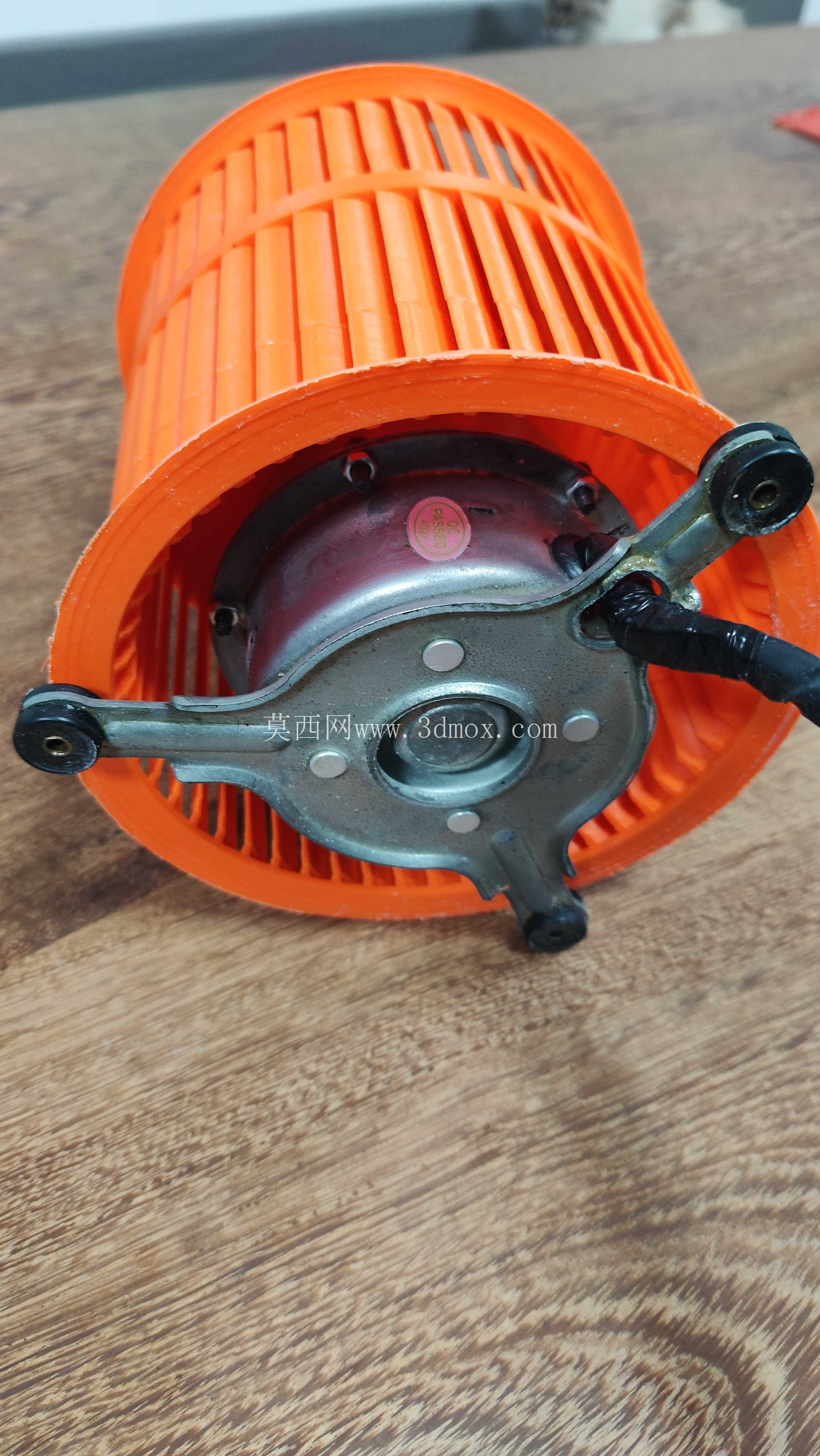

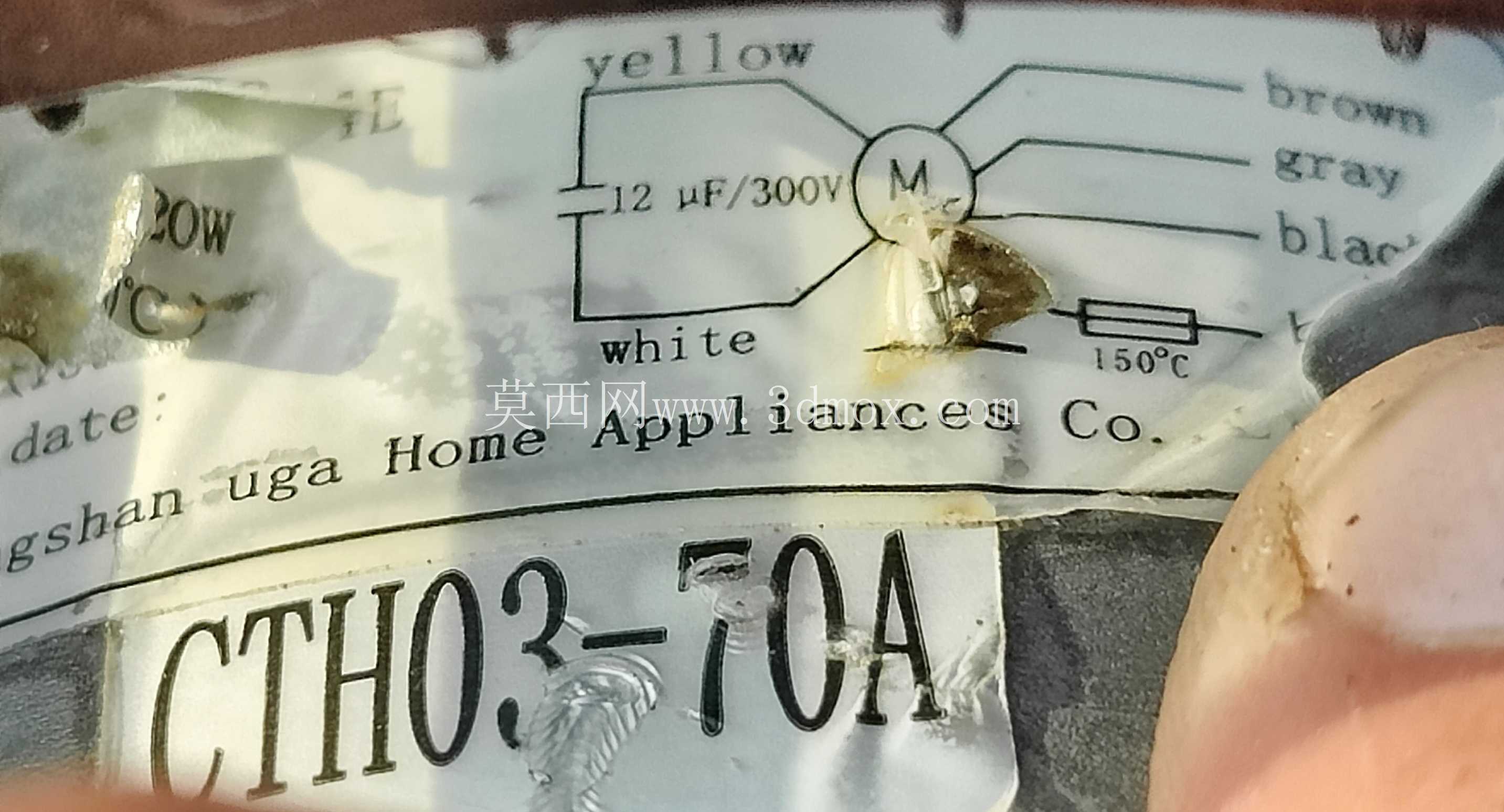

标准160毫米离心组件，包括：Orbis CurvaSuggar CoralSuggar CristalSuggar GranadaSuggar Esmeralda安装前应通过检查直径、长度和轴尺寸来验证兼容性。??OEM电机平台此设计基于广泛分布的通用中国OEM电机（lCTH03-70A）平台，常用于全球住宅抽油烟机。注-电机测量电气数据（参考）：测量 使用 LCR 表在 100 Hz、串联模式 (Ls/ESR)、电机冷态并与主电源断开连接时执行。辅助绕组（白色 ? 黄色）：Ls = 203.6 mH，ESR = 104.1 Ω，θ = 50.64° 主绕组（公共 = 蓝色）：? 低（蓝色 ? 黑色）：Ls = 135.74 mH，ESR = 77.91 Ω，θ = 48.49°? MED（蓝色 ? 灰色）：Ls = 117.26 mH，ESR = 63.15 Ω，θ = 49.18°? HIGH（蓝色 ? 棕色）：Ls = 110.78 mH，ESR = 53.56 Ω，θ = 52.50°永久运行 电容器：12 μF / 300 VAC
