60mm直径数控设备用手动脉冲发生器结构

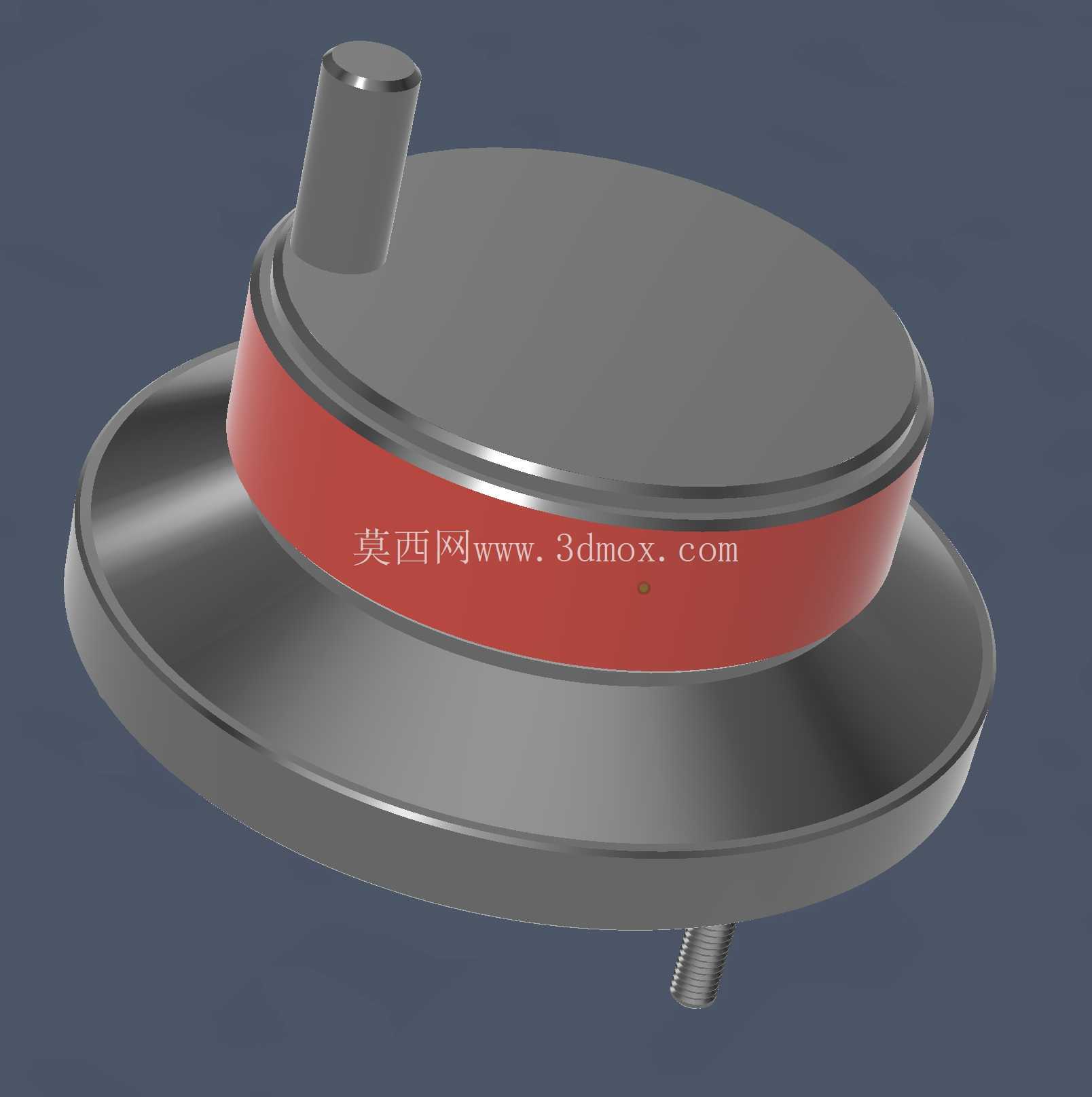

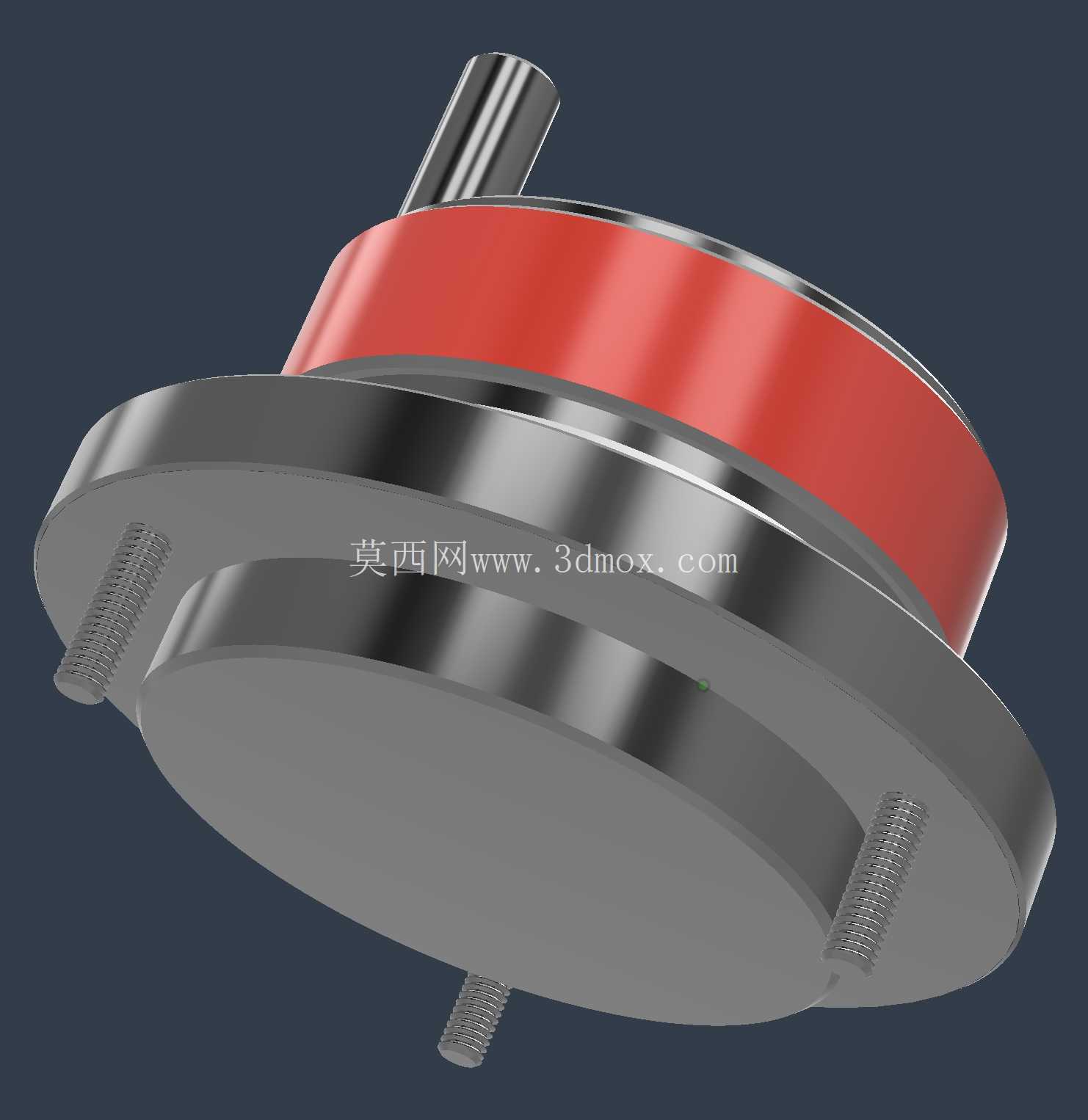

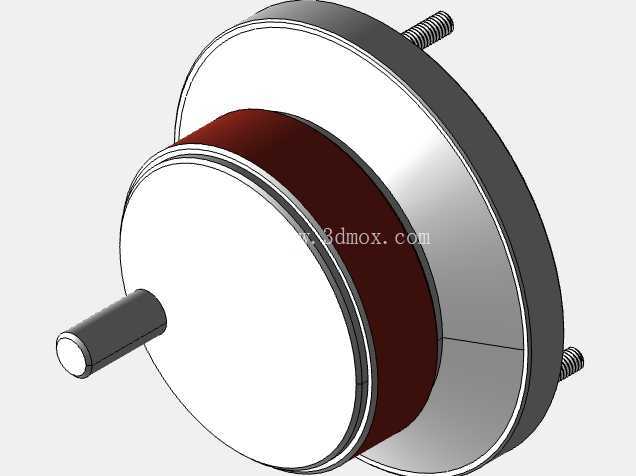

　　在数控加工设备的操作面板布局设计中，手动脉冲发生器是操作人员近距离干预轴进给、完成对刀与微调工序的核心交互部件，这类部件的安装尺寸、操作手感与结构可靠性，会直接影响一线操作人员的作业效率与加工精度控制。这款直径60mm的手动脉冲发生器，适配多数立式加工中心、数控车床、精雕设备的操作站安装需求，整体采用圆盘式薄型结构设计，主体外壳做了台阶式分层处理，外层为深色绝缘防护壳体，中间层设置防滑握持的阻尼圈层，前端伸出的操作轴可配套标准手轮摇柄，方便操作人员单手握持转动。从结构设计逻辑来看，该部件的安装固定采用侧边伸出的螺栓柱方案，三个固定螺柱沿壳体圆周均匀分布，安装时可直接从操作面板后侧穿入预设安装孔，通过螺母锁紧即可完成固定，不需要额外设计复杂的安装支架，能有效压缩操作面板的内部安装空间占用。设计过程中特意将主体的轴向厚度做了优化，在满足内部码盘、转动机构安装空间的前提下，尽可能缩减壳体突出面板的高度，避免操作人员在操作其他按键时发生误触。

　　实际应用场景中，这类手动脉冲发生器主要承担三类功能：一是设备开机后的回零辅助操作，操作人员可以通过转动手轮，控制各伺服轴低速靠近原点开关位置，避免高速回零带来的碰撞风险；二是工件装夹过程中的对刀操作，配合倍率切换开关，可实现每格0.001mm、0.01mm、0.1mm的递进式进给，精准找到工件坐标系的基准位置；三是加工程序试切阶段的人工干预，当程序运行到关键切削位置时，可切换到手轮模式，实时调整进给量，观察切削状态避免打刀或过切。

　　从结构细节来看，转动轴与壳体之间设置了阻尼定位结构，每转动一格会产生清晰的段落反馈，操作人员不需要盯着面板显示，仅凭手感就能判断转动的格数，这种段落感的阻尼力矩经过调校，既不会因为过松导致转动过量，也不会因为过紧增加长时间操作的手部疲劳。需要注意的是，该结构建模过程中未包含电气连接端子部分，在进行完整的电气柜布线设计时，需要根据所选脉冲发生器的实际接线定义，补充端子排与线缆的排布设计，预留足够的线缆弯折空间，避免安装时线缆被壳体挤压造成信号中断。

　　在安装边界尺寸上，60mm的主体直径可以适配市面上多数标准操作站的开孔尺寸，侧边固定螺柱的伸出长度可根据操作面板的实际厚度选配螺母锁紧，前端操作轴的直径与伸出长度匹配通用型手摇柄的安装孔位，不需要额外定制转接件，能大幅缩短设备操作面板的设计与装配周期。对于设备改造类项目，这款结构的安装孔位与市面上同规格主流产品完全兼容，可直接替换老旧设备上损坏的脉冲发生器，不需要重新在面板上开孔，降低改造的施工难度与成本。在三维建模过程中，各部件的配合公差按照通用机械零部件的装配要求设置，壳体之间的配合间隙预留了喷涂与阳极氧化的涂层厚度，转动轴与轴承位的配合采用基孔制过渡配合，既保证转动的顺畅度，也避免长期使用后出现轴窜动影响脉冲信号输出精度。
