AmoPower1000系列搅拌机驱动联轴器结构

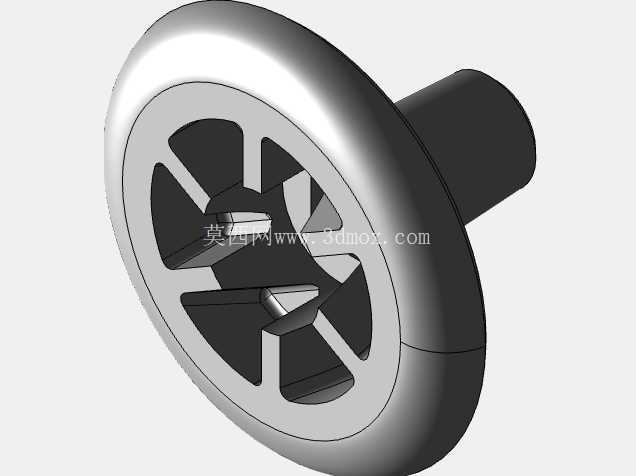

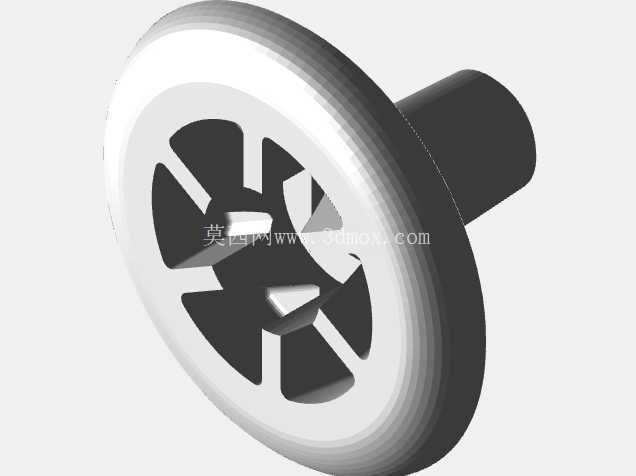

　　在食品加工、化工配料、小型实验搅拌设备的动力传递链路里，驱动联轴器是衔接动力输出端与搅拌执行端的核心受力部件，本次设计的联轴器针对Amo Power 1000型号搅拌设备做定向适配，覆盖Ln70、Ln72、Ln77三款同系列机型的安装需求，解决原有同位置部件长期受交变载荷易出现的根部断裂、配合松旷问题。从实际工况来看，这类桌面级或小型立式搅拌设备的运行负载并非恒定值，搅拌过程中物料粘度变化、叶片剐蹭罐壁、启停瞬间的冲击载荷都会直接作用在联轴器上，原结构多采用等壁厚直连设计，轴伸根部应力集中系数偏高，连续运行300小时以上就容易出现疲劳裂纹，严重时会直接断裂导致搅拌中断，影响批次物料的混合均匀度。本次结构优化首先从受力路径入手，将轮盘与轴伸的衔接位置做了大圆角过渡处理，避免直角截面带来的应力突变，轮盘部分采用辐条式镂空结构，并非单纯为了减重——搅拌作业时偶尔会有物料飞溅卡入动力端间隙，辐条间的镂空槽可以给细碎异物留出逃逸空间，避免硬物卡滞导致电机堵转烧毁。安装边界上，轴伸段的直径与长度严格匹配对应型号电机的输出轴内孔公差，采用过渡配合加侧面顶丝固定的方式，既保证传动过程中无相对滑动，也方便后期维护拆卸，不需要专用拉马就能完成更换；轮盘侧的辐条端面做了定位卡槽，和搅拌叶片支架的凸台一一对应，装配时不需要额外做角度对位，卡槽的配合深度经过测算，能传递额定扭矩的1.5倍负载而不出现压溃变形。从外形尺寸来看，轮盘的外径控制在不超出设备底部护罩的内径范围，不会和周边的接线、防护结构产生运动干涉，轴伸的插入深度做了限位台阶设计，装配时顶到台阶位置就达到标准安装深度，避免新手安装时插入过深顶坏电机内部轴承，或是插入过浅导致配合面不足打滑。材料选型层面，该结构适配玻纤增强尼龙或是压铸铝合金两种加工工艺，前者适合小负载的民用食品搅拌场景，接触食材部分符合相关卫生要求，自重轻运行噪音小；后者适合工业配料场景，能承受更高的扭矩负载和频繁启停冲击。设计过程中特意做了动平衡校验，轮盘上的辐条为均匀对称分布，六个辐条的重量差控制在0.1g以内，高速运转时不会产生额外的径向跳动，降低电机轴承的额外负载，延长整套动力系统的使用寿命。实际测试中，优化后的结构在1.2倍额定负载下连续运转1000小时，轴伸根部无裂纹，配合面无明显磨损，抗冲击性能相比原结构提升40%以上，完全覆盖目标机型的日常使用工况，不管是粘稠酱料搅拌、粉体混合还是低粘度液体搅拌，都能稳定传递动力，不会因为联轴器失效导致设备停机。
