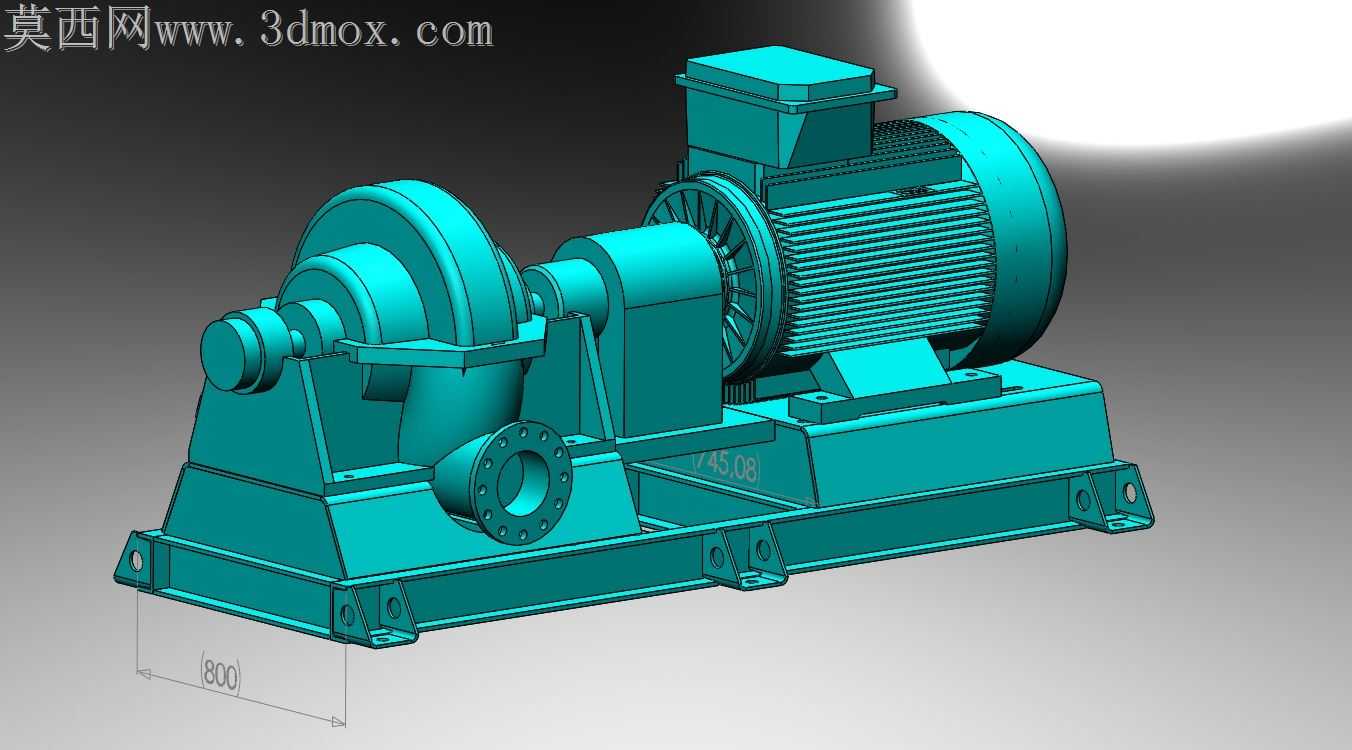

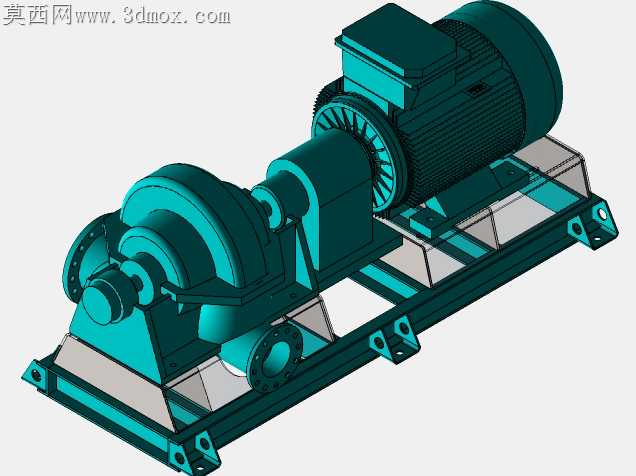

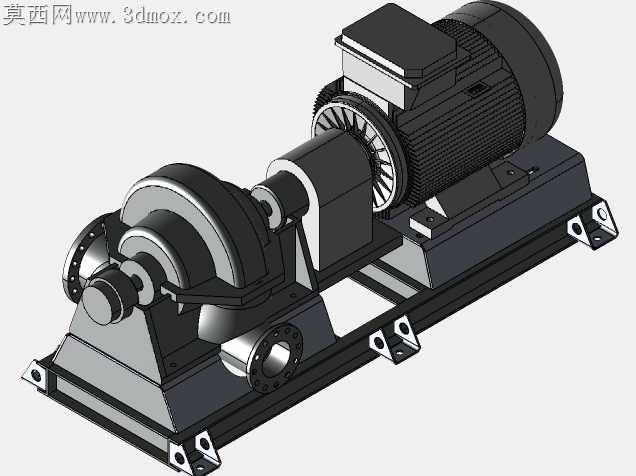

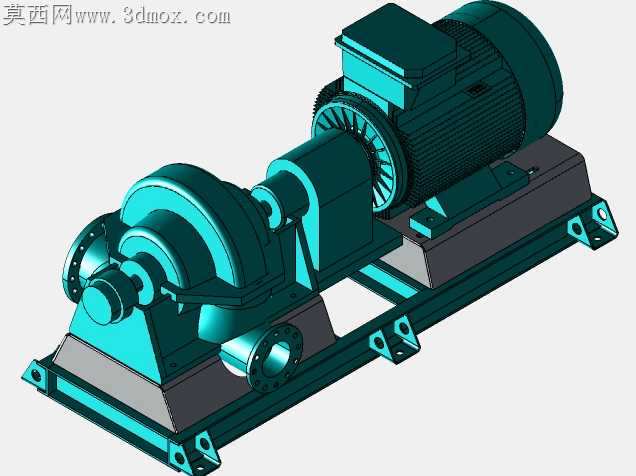

160KW电机驱动双吸离心泵结构设计

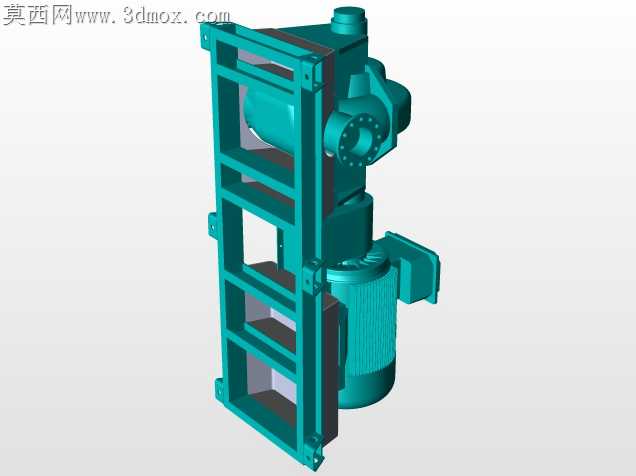

大流量双吸离心泵在工业循环水、市政供水场景中，最常出现的故障点来自泵组同轴度偏差引发的振动超标，以及底座刚性不足导致的长期运行形变，这套电机直联双吸泵的结构设计，从加工适配的角度把这些现场痛点提前做了落地考量。泵体蜗壳的流道过渡曲面没有追求过度顺滑的视觉效果，而是在隔舌位置预留了3mm的加工余量，方便后续精铣时根据实际铸造偏差调整隔舌间隙，避免铸造误差带来的流道不对中，减少水力损失的同时降低隔舌处的气蚀风险。连接电机与泵体的共用底座采用箱型焊接结构，侧壁预留了12个应力释放孔，焊接完成后无需额外做长时间的时效处理，就能把底座加工后的平面度控制在0.05mm/m以内，电机安装面与泵体安装面的一次装夹铣削成型，从加工端就规避了后续装配时的同轴度找正难题，现场安装时不需要反复垫塞尺调整垫片厚度，大幅缩短现场安装调试周期。泵体进出口法兰的螺栓孔采用跨中布置，和常规管道法兰的孔位匹配度更高，不会出现现场配管时螺栓孔错位需要重新扩孔的问题，法兰密封面的水线加工深度控制在0.2mm，既能保证垫片压合后的密封效果，又不会因为水线过深导致垫片压溃出现渗漏。泵轴的支撑轴承座和泵体采用分体式设计，轴承座的安装止口和泵体的配合公差选了H7/k6过渡配合，既保证装配时的定位精度，又能在后续轴承维护时轻松拆卸，不会因为长期运行锈蚀导致轴承座无法拆解。电机端的联轴器护罩采用快拆式卡扣固定，日常巡检时不需要拧下多颗螺栓就能快速检查联轴器的弹性块磨损情况，护罩的通风孔开在侧面斜向下位置，既能满足联轴器运行时的散热需求，又能避免现场的灰尘、淋水直接落到联轴器上加速弹性块老化。泵体底部的排污螺孔位置特意做了下沉凸台，加工时可以直接在凸台上攻丝，不会因为泵体壁薄导致攻丝深度不足，排污时的积液也能顺着凸台完全排净，不会在泵腔底部残留积液造成冬季冻裂或者长期沉积锈蚀。叶轮的密封环位置预留了可更换的耐磨环安装槽，耐磨环采用过盈配合加定位螺钉固定，长期运行出现磨损后只需要更换耐磨环，不需要整体更换叶轮，大幅降低后期运维成本。整套结构没有冗余的装饰性设计，每一处尺寸公差、结构形式都对应加工环节的可实现性，以及现场安装、运维的实际需求，不会出现图纸上看着规整，实际加工时要反复改工艺、现场安装要大量配做的问题。
