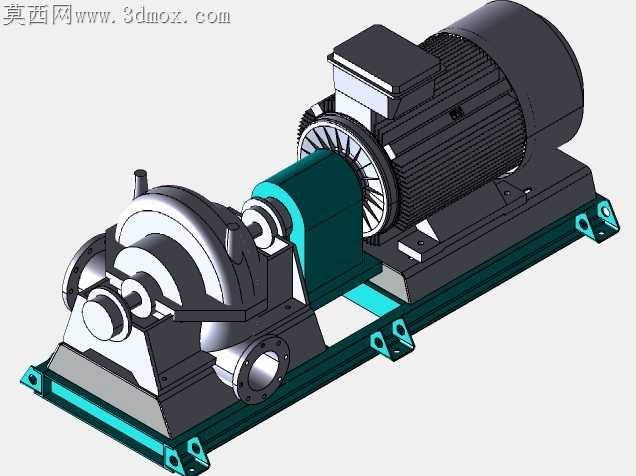

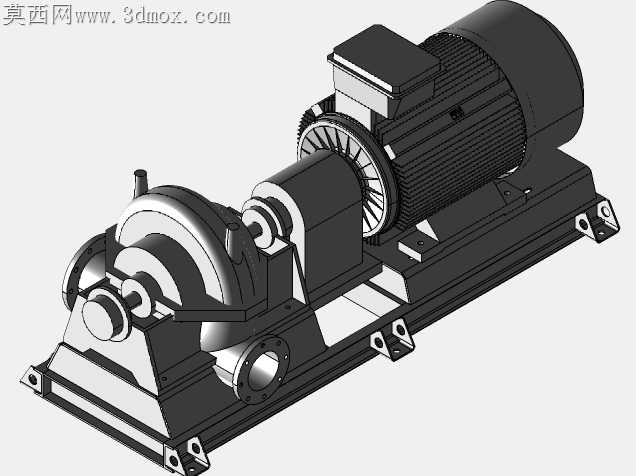

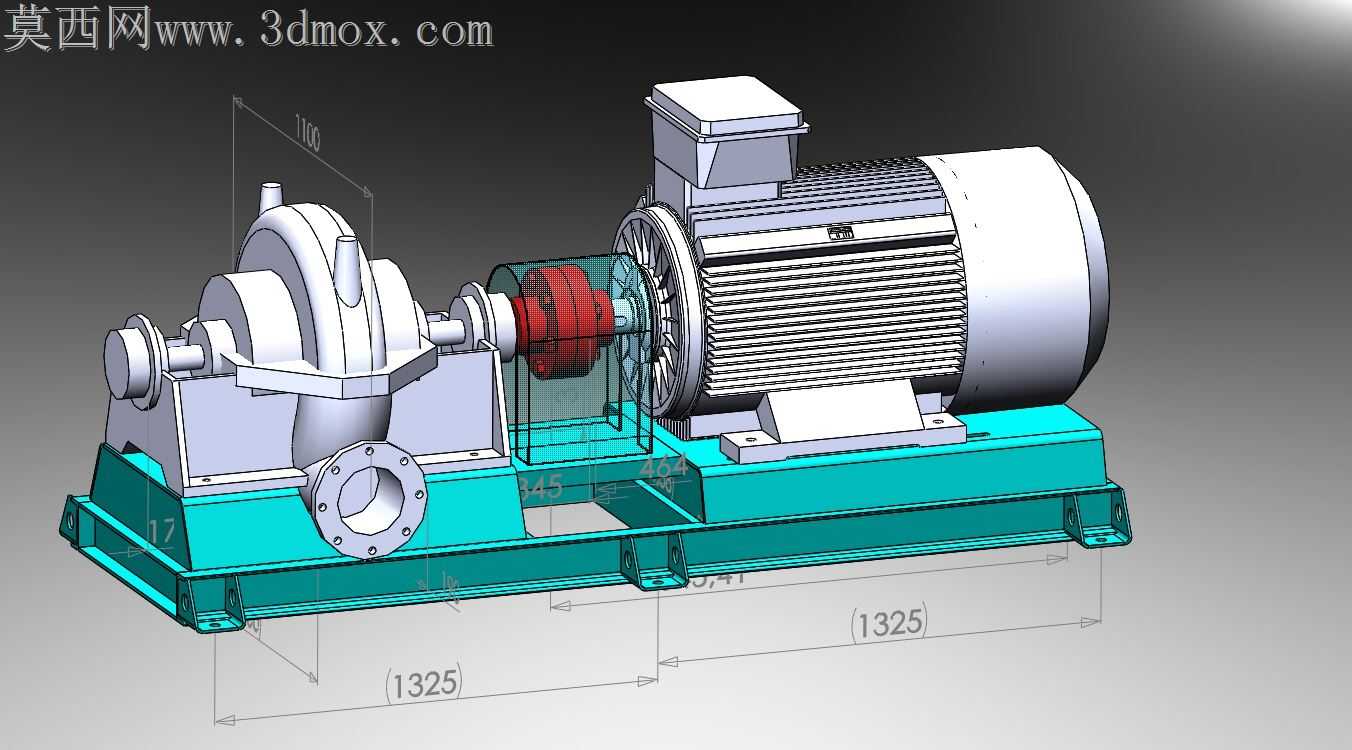

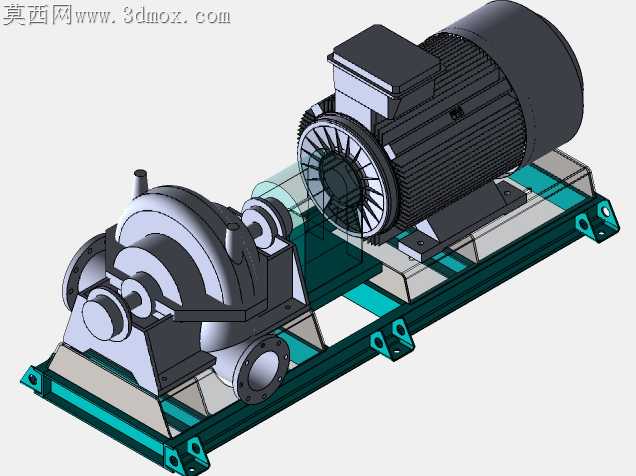

伽马355电机配套双吸离心泵结构设计

现场运维中常遇到泵组对中偏差引发的轴承过热、密封泄漏问题，这套250千瓦双吸离心泵组在底座加工适配阶段就把公差控制逻辑埋进了结构细节里。泵脚与电机安装座的定位止口做了0.02毫米的过盈配合预留，铸铁底座的安装面没有做整面铣平处理，而是在四个支撑脚位置单独铣出20毫米宽的定位凸台，既减少了大面积铣削的加工变形量，又能让垫铁调整时有更稳定的接触基准，避免长期运行后底座蠕变带来的同轴度偏移。泵壳的中分面没有采用常规的全平面密封结构，在密封槽外侧加了一圈1.5毫米高的止口挡边，装配时能直接卡住密封垫片，不会因为螺栓紧固时的挤压力让垫片错位，哪怕现场更换密封件的操作工人经验不足，也能保证密封面的贴合精度。叶轮与泵轴的配合段做了1:10的锥度设计，相比直孔配合，拆装时不需要用拉马反复敲击轴端，能避免轴头螺纹损伤，锥面配合的自锁特性也能让叶轮在高速运转时不会出现径向窜动。联轴器位置的护罩没有做成封闭的整圆结构，侧面开了三个带翻边的观察孔，日常巡检时不用拆护罩就能直接检查膜片的磨损情况、联轴器的对中标记偏移量，翻边结构还能阻挡运转时甩出的润滑脂溅到地面。泵体进出口的法兰螺栓孔做了跨中布置，和管道对接时不会因为螺栓孔方位偏差强行掰动管道产生附加应力，法兰密封面的水线深度控制在0.8毫米，既能让石棉垫片嵌入形成有效密封，又不会因为水线过深导致垫片压溃。轴承箱的油位计安装座做了15度的倾斜角度，站在泵组侧面巡检时不用弯腰就能直接读出油位刻度，避免垂直安装时视线被底座加强筋遮挡的问题。底座的地脚螺栓孔做成长圆孔设计，长度方向预留了15毫米的调整余量，现场安装时如果基础预埋螺栓位置有小偏差，不用重新扩孔就能完成泵组就位，灌浆层的接触面上焊了交错布置的螺纹钢筋头，能让二次灌浆层和铸铁底座结合更牢固，不会因为机组振动出现灌浆层脱空的问题。泵壳的流道过渡位置做了圆角加厚处理，铸造时能避免金属液冷却不均产生的缩松缺陷，机加工时也不会因为壁厚差太大出现让刀变形，叶轮口环位置的间隙预留了0.3毫米的运行磨损量，正常工况下连续运行8000小时不用更换口环配件。
