管道用多规格ABS防护端盖结构设计

在民用给排水、低压流体输送、家装管线布设的现场施工与仓储转运环节里，管道端口的临时防护一直是容易被忽略但直接影响后续施工效率的细节——很多进场的PVC、ABS管材在裁切后敞口放置，很容易落入砂石、水泥浆或者施工杂物，后续穿线或者通流前还要反复清理端口，甚至有杂物卡入管道弯头造成通流截面缩小的隐患，这类适配2英寸、3英寸管径的ABS端盖，就是针对这类非承压临时封堵场景设计的结构件。

从实际使用的场景出发，这类端盖并不承担长期承压管路的密封职能，这点在结构设计之初就做了明确的边界划定：它不需要像承压管路的法兰盲板那样做密封槽、螺栓孔或者耐压加强筋，整体采用直筒套合的结构，侧壁厚度均匀控制在适配ABS材料注塑成型的合理区间，既不会因为壁厚过大造成注塑冷却时出现缩痕，也不会因为壁厚偏薄导致套入管道后容易开裂。端盖的内侧做了微小的拔模斜度，套入管道端口时不需要额外涂抹润滑剂，徒手就能推到位，和管道外壁的配合间隙控制在过渡配合区间，套合后依靠ABS材料本身的微量弹性抱紧管道外壁，日常搬运、挪动管材的时候不会轻易脱落，需要拆除的时候只要稍微施力撬动边缘就能取下，不需要借助专用工具，非常适合施工现场快速作业的需求。

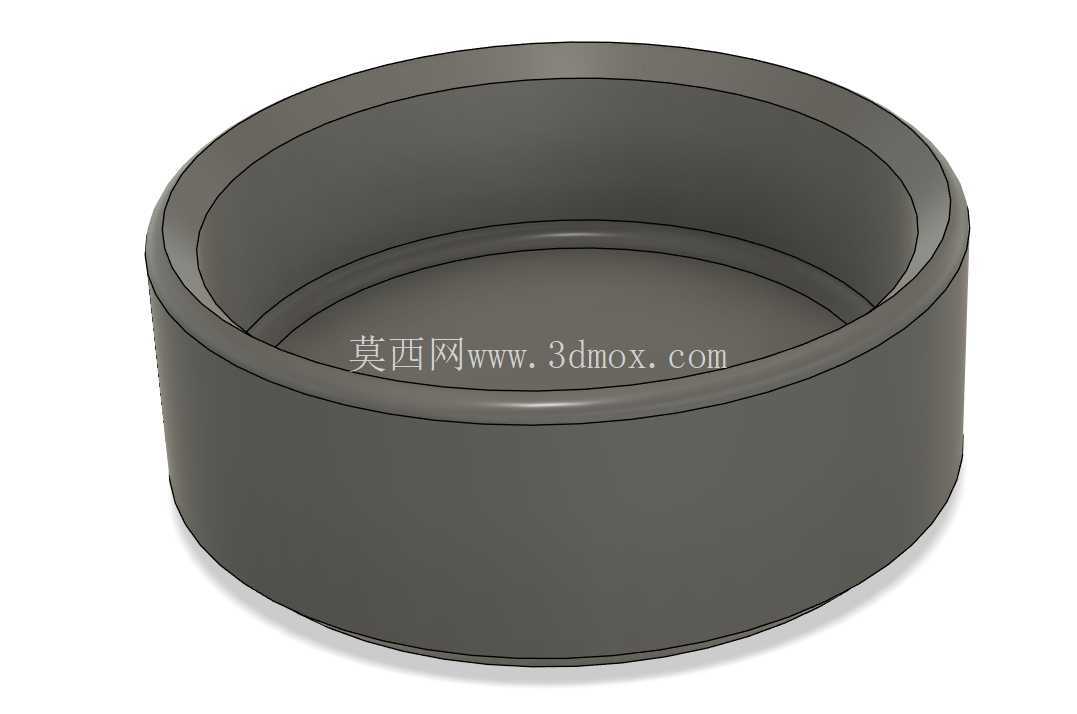

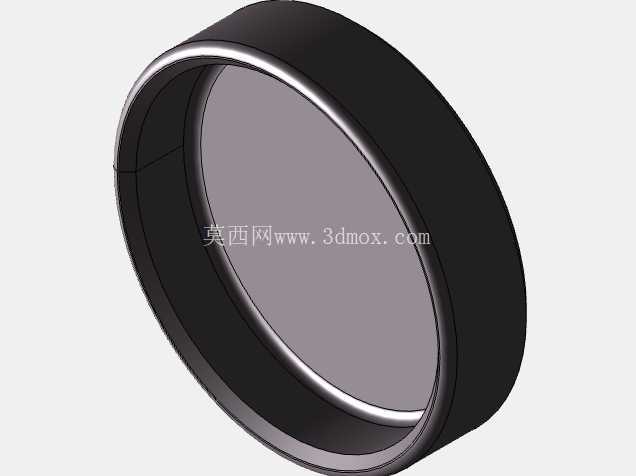

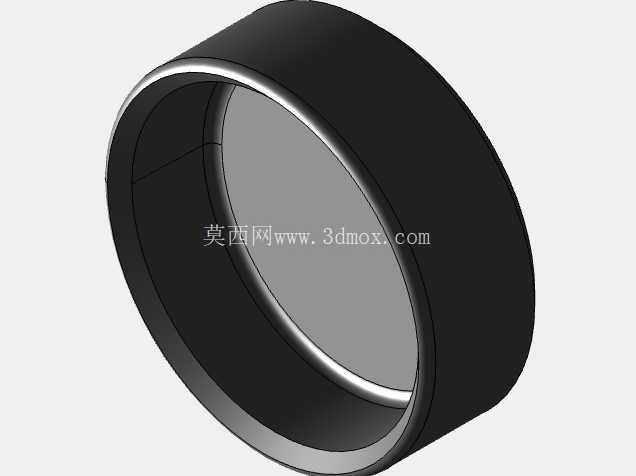

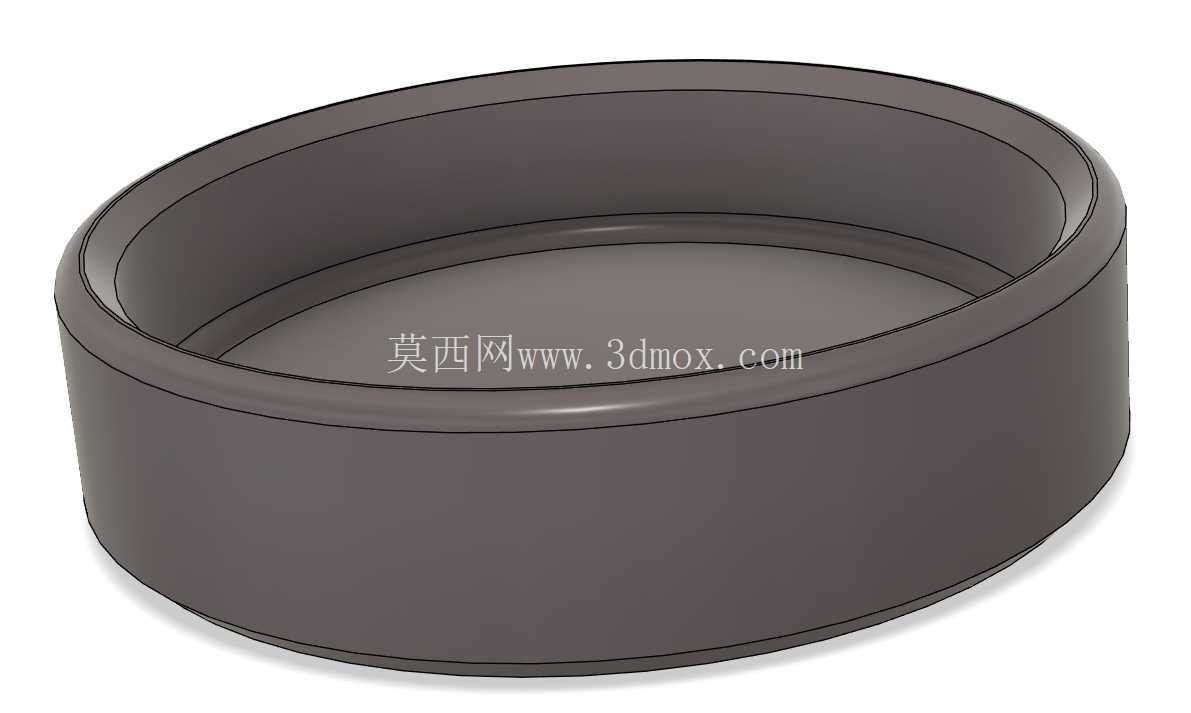

外形上采用无额外凸起的直圆筒造型，端面做了极小的圆角过渡，没有尖锐的棱角，一方面是避免仓储堆叠的时候刮蹭相邻管材的表面，另一方面也能减少施工人员搬运时被划伤的风险。端盖的内部深度做了针对性设计，套入管道后不会因为深度过浅导致容易滑脱，也不会因为深度过深造成材料浪费，同时内部底端没有做额外的凸台或者卡扣结构，哪怕管道裁切后端口存在轻微的毛边或者不平整，也能顺利套入，不需要提前对端口做精细打磨，适配施工现场管材裁切精度参差不齐的实际情况。

从安装边界来看，这款端盖适配的是公称外径对应2英寸、3英寸的常规塑料管材，套合后整体外径比管材外径大出两个侧壁厚度，不会额外占用过多的仓储堆叠空间，同规格的端盖可以互相嵌套叠放，仓储和运输的时候能大幅减少占用的体积，降低物流和仓储成本。材料选用常规ABS工程塑料，本身具备不错的抗冲击性能，哪怕施工中不小心从一米左右的高度掉落，也不会出现碎裂的情况，常温下的耐老化性能也能满足从管材出厂、仓储转运到现场施工安装周期内的防护需求，不需要考虑长期户外暴晒下的老化问题——毕竟它的使用周期就是管路安装前的临时防护阶段，等到管路正式对接安装时，这类端盖就会被拆除回收，部分完好的端盖还能重复用到下一批次的管材防护上。

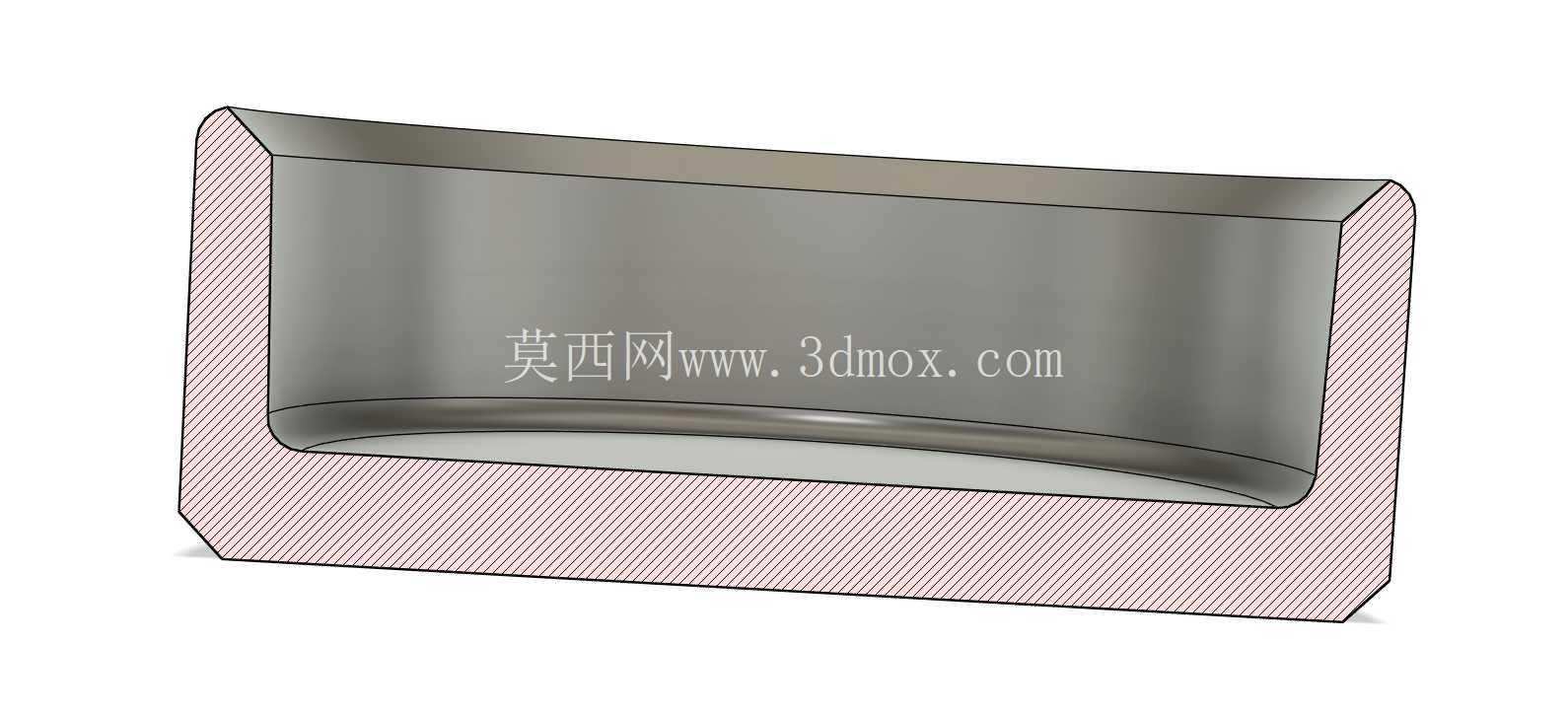

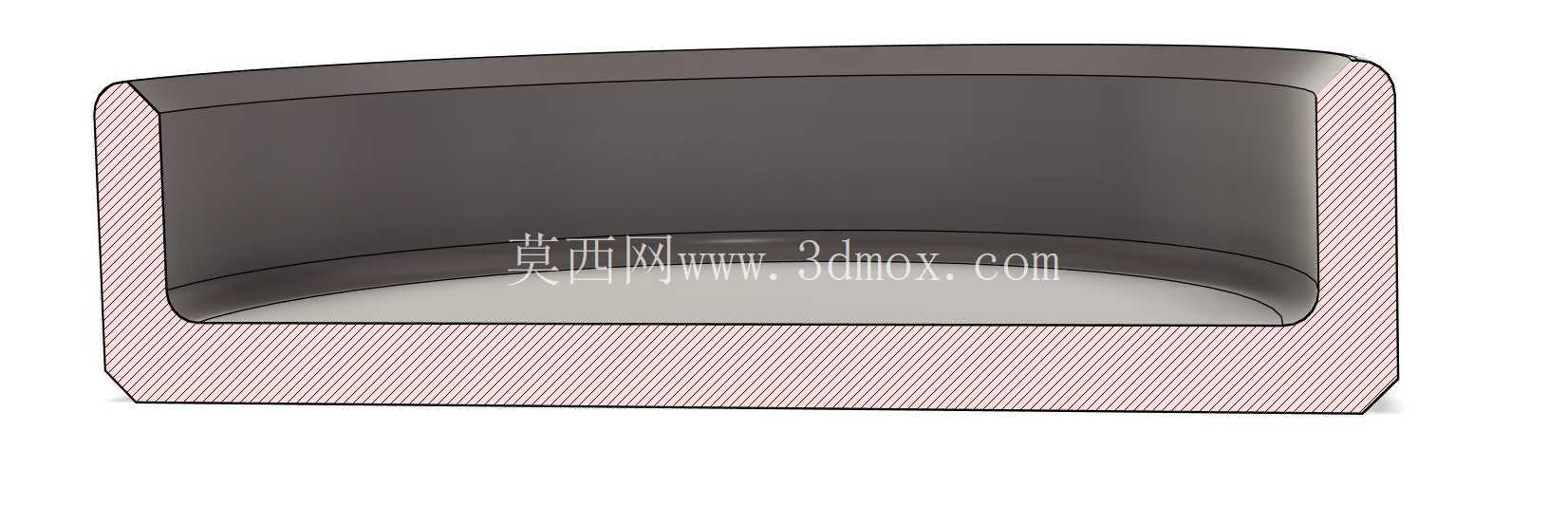

在结构建模的过程中，需要重点注意侧壁的拔模方向和拔模角度的一致性，避免出现倒扣导致注塑脱模困难，端面和侧壁的连接处做均匀的圆角过渡，减少应力集中的问题，避免端盖受挤压的时候在连接处出现开裂。因为不需要做密封结构，整个零件没有复杂的曲面或者异形结构，建模逻辑非常清晰，以旋转特征为主体，后续只需要做边缘的圆角处理即可，模型的尺寸标注重点要管控内径尺寸和拔模角度，确保和目标管径的适配性，不需要额外设置多余的装配特征，整体结构简洁，完全匹配临时防护端盖的功能定位，不会出现功能冗余带来的成本上升问题。

实际现场使用中，这类端盖除了封堵管材端口防杂物进入之外，还能在管材堆放的时候避免端口的锐边划伤堆放的包装材料或者施工人员，对于穿线用的电工套管来说，盖上这类端盖还能避免施工过程中杂物进入管内造成穿线堵塞，减少后续施工的返工概率。它的定位非常明确，就是非承压场景下的临时防护配件，不需要替代正式管路系统的承压封堵部件，所以在结构设计上完全围绕快速拆装、低成本、抗冲击、适配性强这几个核心需求展开，没有多余的设计元素，每一处结构尺寸都服务于实际使用场景的需求。
