Nema17步进电机配套安装减震支座结构

做小型自动化设备结构设计的同行，大概率都碰到过42系列步进电机运行带振的问题，尤其是带同步轮、丝杠这类传动负载的工位，电机本身的步距振动如果直接传导到安装板上，轻则带动薄钣金件共振出异响，重则影响末端定位精度，打出来的孔位偏移、贴标位置飘移都是常碰到的现场问题，这个安装减震结构就是专门针对Nema17规格步进电机做的隔振安装方案。

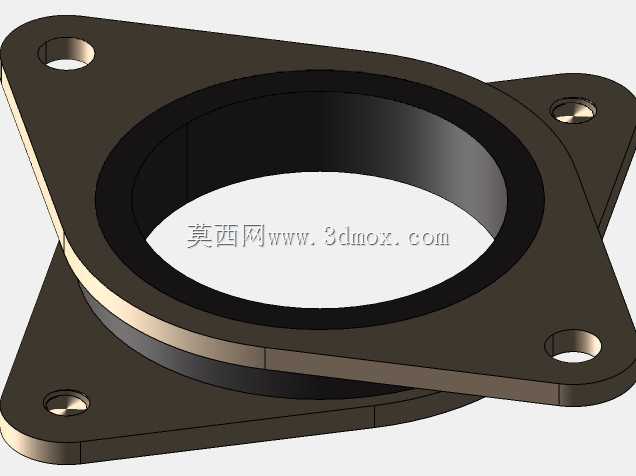

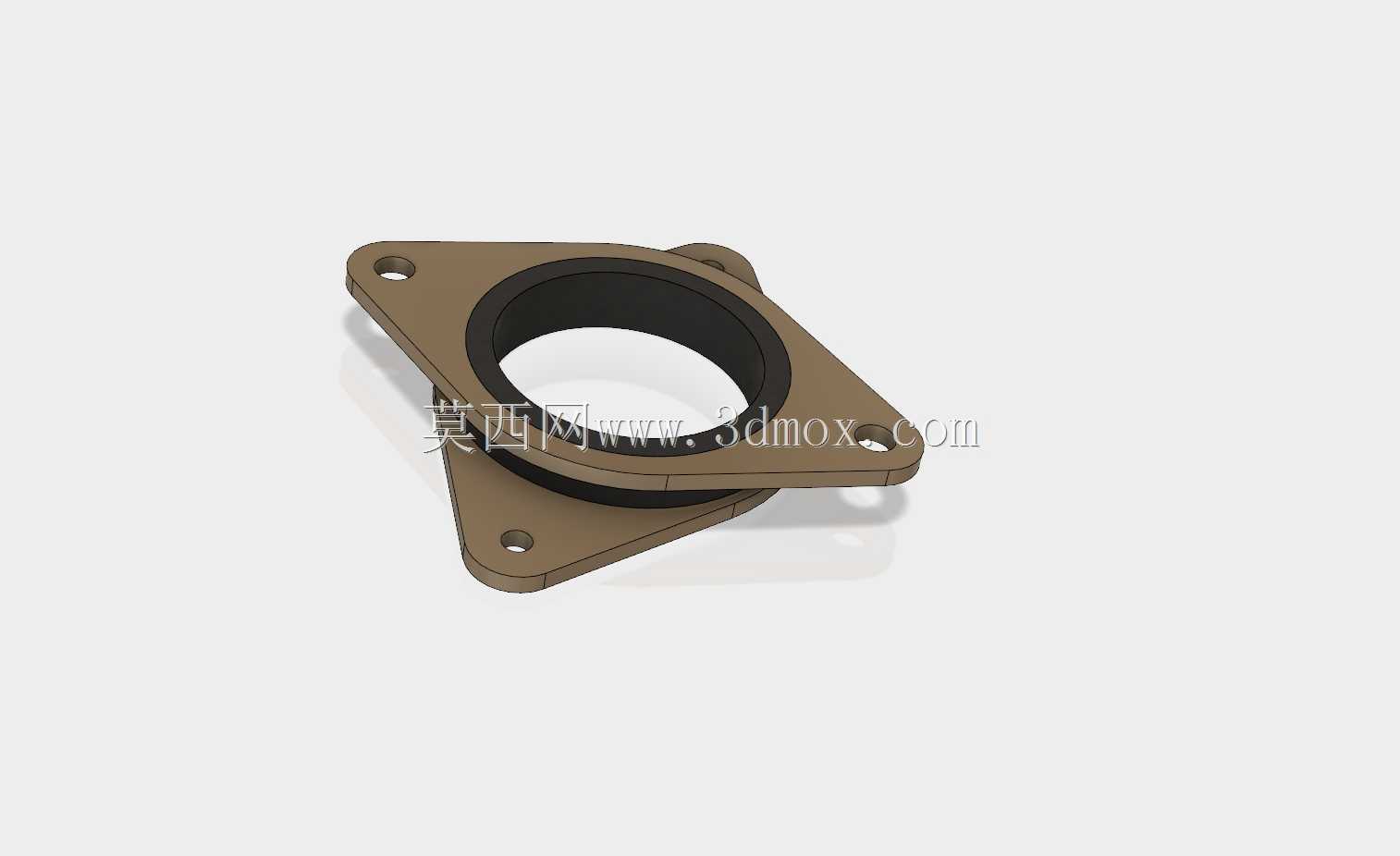

从结构上看，这个支座采用菱形法兰安装布局，四个安装孔位完全匹配Nema17标准电机的安装孔距，中间的大直径通孔刚好避让电机输出轴端与出线空间，不会和电机本体、轴连器产生结构干涉。中间的环形弹性体是整个结构的核心隔振单元，采用橡胶类阻尼材质嵌装在上下两层金属安装法兰之间，金属法兰负责保证安装刚性与连接强度，弹性阻尼层负责切断电机振动的刚性传导路径，把电机运行时产生的高频微幅振动通过阻尼材料的内耗吸收掉，避免振动传递到设备安装基板上。

实际选型使用的时候，要先确认安装边界尺寸：这个支座的整体外轮廓是适配42步进电机的法兰尺寸，四个安装孔的中心距严格对齐Nema17标准的31mm安装孔距，安装孔直径适配常用的M3安装螺丝，不管是把电机锁在减震座上，还是把减震座锁在设备立板、滑台安装面上，都不需要额外改孔，能直接替换原来的刚性直装方案。中间的通孔直径足够容纳Nema17电机的输出轴凸台，哪怕是带双输出轴的电机型号，也不会出现轴端蹭到支座的问题。

日常应用场景里，这类减震座常用在桌面级3D打印机的X/Y轴电机安装位，能有效降低电机振动传导到型材框架上产生的打印层纹问题；也用在小型皮带输送机的驱动端安装，减少电机振动带动皮带抖动出现的送料偏移；在桌面点胶机、小型贴标机这类对定位稳定性有要求的轻载自动化设备上，替换刚性安装座之后，能明显降低设备运行的共振噪音，同时提升末端执行件的运行平稳性。

设计这个结构的时候，核心要平衡两个矛盾点：一是隔振需要弹性层有足够的变形量来吸收振动，二是安装支座不能有过大的形位偏移，不然电机轴和传动件的同轴度没法保证，会额外带来传动阻力。所以这个结构的弹性体采用了环形全包嵌装的设计，金属法兰的定位止口刚好卡住弹性体的内外圈，保证径向不会出现过大的错位，轴向的弹性变形量控制在合理范围，既能吸收振动，又不会让电机在启停瞬间出现过大的轴向窜动，避免影响传动精度。

安装的时候要注意，锁附螺丝的时候要对角均匀拧紧，不要单边锁死导致弹性体受压不均出现倾斜，不然会导致电机轴和安装面不垂直，长期运行会加剧轴连器、轴承的磨损。如果是垂直安装的电机工位，要确认负载重量在减震座的轴向承载范围内，轻载工况下这个结构完全能满足使用要求，要是负载偏大可以适当选硬度稍高的阻尼弹性体，兼顾承载能力和隔振效果。

很多新手做结构设计的时候，容易忽略电机隔振的细节，直接把电机刚性锁在薄板安装面上，等到现场调试的时候出现共振异响、精度不稳，再去加筋、贴阻尼片费工费时，直接在电机安装位配套对应的标准减震支座，是成本最低效果最直接的隔振方案，这个结构的尺寸完全匹配通用Nema17电机的安装规范，不需要额外做结构适配，直接调用就能用到设计里，能省不少反复改结构的时间。
