双喷头E3D热端带散热冷却风扇组件

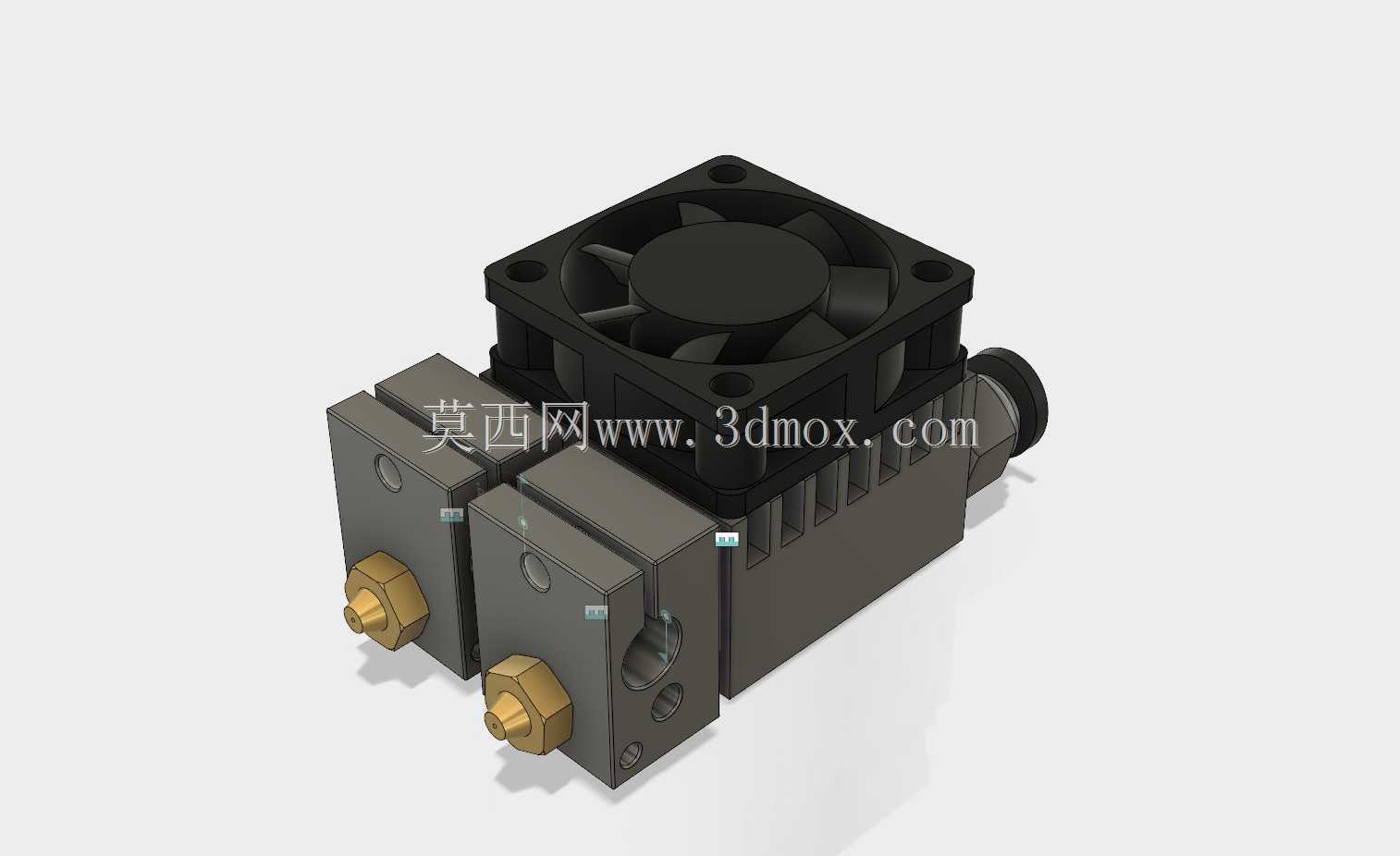

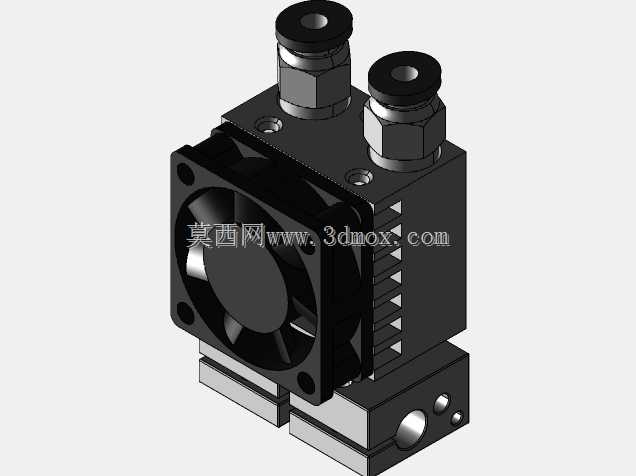

做FDM熔融沉积3D打印设备结构设计的工程师，大多绕不开E3D架构热端的选型与适配，这款带集成散热风扇的双喷头E3D奇美拉热端，是多色、多材料打印场景下的核心功能部件，日常做桌面级FDM设备迭代、DIY改装双喷头机型时，这类组件的结构细节直接决定打印过程的稳定性与成件质量。先从实际应用场景说，这类双喷头热端主要适配支持双色打印、可溶性支撑打印的桌面级FDM设备，打印PLA、PETG、TPU甚至低温PC这类耗材时，热端的温度控制与散热能力是核心指标，很多入门级双喷头机型容易出现的堵头、耗材拉丝、喉管过热导致的耗材提前软化问题，本质都是热端散热结构与加热块的隔热设计没做匹配。这款组件在顶部直接集成了轴流散热风扇，风扇出风方向正对散热鳍片组，能持续把喉管上部的热量带走，避免热量顺着喉管向上传导到送丝段，要知道送丝段如果温度超过耗材的玻璃化转变温度，耗材会在喉管内提前软化膨胀，轻则造成送丝阻力变大、挤出量不足，重则直接堵头断料，这也是很多工程师改双喷头时最容易踩的坑。从功能特性上看，双喷头的布局采用并列式安装，两个加热块各自独立配加热棒与测温元件，可独立设置温度，能同时装载两种不同耗材，比如一个喷头打模型主体PLA，另一个打PVA可溶性支撑，打印完成后水溶去除支撑就能得到无支撑痕迹的复杂内腔结构；也可以装载两种不同颜色的同类型耗材，实现双色混色或者分色打印，不需要中途换料打断打印流程。两个喷嘴采用黄铜材质，导热快、加工精度高，喷嘴出口的同轴度控制直接影响出丝的均匀性，这类成品组件的喷嘴安装位已经做了定位设计，安装时不需要反复调整喷嘴高度差，只要保证两个喷嘴的底面在同一水平面上，就能避免打印时其中一个喷头剐蹭已打印的成型面。再说到设计思路，整个组件的结构分层非常清晰：最上方是轴流风扇，通过螺丝固定在散热鳍片的顶部，鳍片采用多肋片铝制结构，增大和空气的接触面积，提升热交换效率；鳍片下方是隔热连接段，通过耐高温隔热件和下方的加热块连接，阻断热量向散热段的传导路径；两个加热块并列固定在隔热件下方，每个加热块都预留了加热棒安装孔、测温热敏电阻安装孔，侧面用锁紧螺丝固定喉管与喷嘴，喉管采用不锈钢材质，导热系数低，进一步减少热量向上传递；组件侧面还预留了快插接头的安装位，送丝管可以直接插入快插接头，耗材从送丝管进入后顺着喉管直达加热块熔融，整个送丝路径的同轴度有结构保证，不会出现送丝卡顿的问题。关于外形尺寸与安装边界，这款组件的整体宽度比单喷头E3D热端宽出一个加热块的尺寸，安装时要注意X轴运动行程的预留，避免喷头移动到行程两端时和机架发生碰撞；风扇的供电线、两个加热棒与热敏电阻的引线都从组件侧面引出，布线时要留出足够的弯曲半径，避免喷头往复运动时线材被拉扯断裂；安装孔位采用标准的E3D安装间距，适配市面上绝大多数E3D热端的安装支架，不需要重新设计安装板就能直接替换原有单喷头组件，改装成本很低。实际装机测试时要注意，风扇必须接常转供电，只要设备开机预热就要保证风扇持续运转，不能通过温控信号控制风扇启停，否则哪怕短时间风扇停转，热量堆积到喉管位置就可能造成堵头；两个喷嘴的高度差要在冷态下调整到位，锁紧加热块的固定螺丝时要对角均匀施力，避免加热块倾斜导致喷嘴高低不一，打印时出现擦模、出丝不畅的问题。另外这类双喷头组件在打印单材料模型时，可以把闲置喷头的温度降到耗材熔融温度以下，避免闲置喷头长时间高温导致内部耗材碳化堵头，也能减少喷头剐蹭模型的概率。从结构设计的角度看，这类集成化的热端组件把散热、加热、送丝、喷嘴的结构都做了标准化整合，不需要工程师再单独选型风扇、设计鳍片结构、匹配隔热件尺寸，能大幅缩短3D打印机挤出系统的开发周期，不管是做量产机型的配套部件，还是做DIY设备的改装升级，都是实用性很强的功能组件。
