木质结构辅助陀螺稳定云台装置

　　这套木质结构的辅助陀螺稳定装置，核心定位是为小型陀螺仪提供多自由度的姿态承载与调整平台，可适配教学实验、小型航电设备调试、桌面级惯性导航测试等场景，解决陀螺仪测试过程中姿态调整受限、固定方式不灵活的问题。装置整体采用分层式结构设计，底部为立方体实木基座，作为整个机构的配重与支撑基础，基座顶面设置旋转连接轴，可实现上部承载平台360度水平方向的回转动作，基座的边长尺寸控制在100mm范围内，整体高度不超过180mm，可直接放置在常规实验台面上，不需要额外的安装固定空间，适配桌面级实验的安装边界要求。

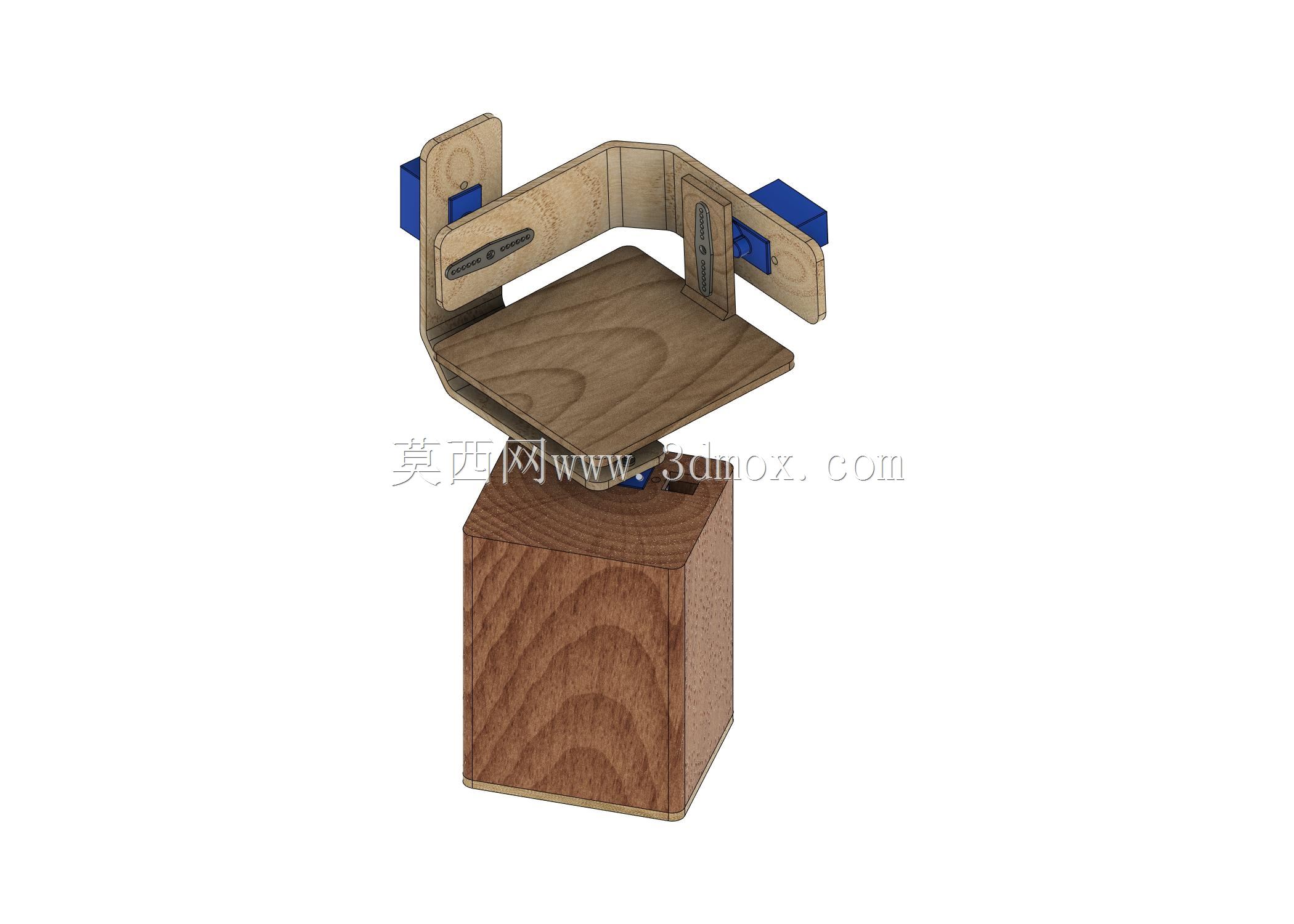

　　上部承载框架采用多段式胶合板拼接结构，通过激光切割加工出标准的卡槽与铰接孔位，不需要额外的金属紧固件即可完成框架的组装，框架设置两个正交方向的铰接转轴，分别对应俯仰与横滚两个维度的姿态调整，配合底部的水平回转轴，可实现三个自由度的姿态调整，完全覆盖陀螺仪测试过程中需要的全角度姿态模拟需求。承载平台为方形平板结构，表面预留了通用的安装孔位，可直接固定不同尺寸的小型陀螺仪模块，平台四周设置的限位挡块可避免测试过程中模块滑落，两侧的蓝色卡扣件用于调整转轴的阻尼力度，可根据测试需求锁定任意姿态角度，或是保持转轴的自由转动状态，模拟不同阻尼条件下的陀螺稳定效果。

　　设计过程中优先考虑了加工与组装的便捷性，所有木质构件均采用平面切割工艺加工，不需要复杂的三维曲面加工工序，普通的激光切割设备即可完成所有零件的加工，零件之间的连接采用卡槽配合铰接轴的方式，组装过程不需要专用工具，可快速完成整套机构的搭建与拆卸，方便教学场景下的零件展示与原理演示。从实际使用的角度出发，这套机构的转动间隙控制在0.5mm以内，可保证姿态调整过程中的稳定性，不会因为结构间隙导致陀螺仪测试数据出现偏差，木质材料本身的阻尼特性可有效吸收外部的微小振动，减少桌面振动对陀螺仪测试精度的影响，相比金属结构的云台，这套木质结构的重量更轻，整体重量不超过300g，方便移动与携带，可适配不同场地的测试需求。

　　在结构强度方面，所有铰接位置均做了加厚处理，可承载最大200g的陀螺仪模块，完全覆盖常规小型MEMS陀螺仪、机械陀螺仪的重量范围，框架的转动角度范围设置为俯仰方向±45度、横滚方向±45度，配合水平方向的全周回转，可模拟绝大多数运动场景下的姿态变化，满足陀螺仪校准、性能测试、原理演示等不同场景的使用需求。设计时还考虑了后续的拓展性，承载平台的安装孔位采用通用间距设计，除了固定陀螺仪之外，也可安装小型摄像头、传感器等其他需要姿态调整的功能模块，拓展装置的使用场景，底部基座可根据使用需求增加配重块，进一步提升机构的稳定性，适配重量更大的搭载模块。整套机构没有复杂的传动零件，所有转动副均为直接铰接结构，日常使用过程中不需要复杂的维护，仅需要定期检查铰接轴的磨损情况即可，木质构件的可替换性强，单个零件损坏后可快速重新切割替换，不需要整体更换整套装置，大幅降低了使用成本。
