异形拼接定位铸造成型结构件

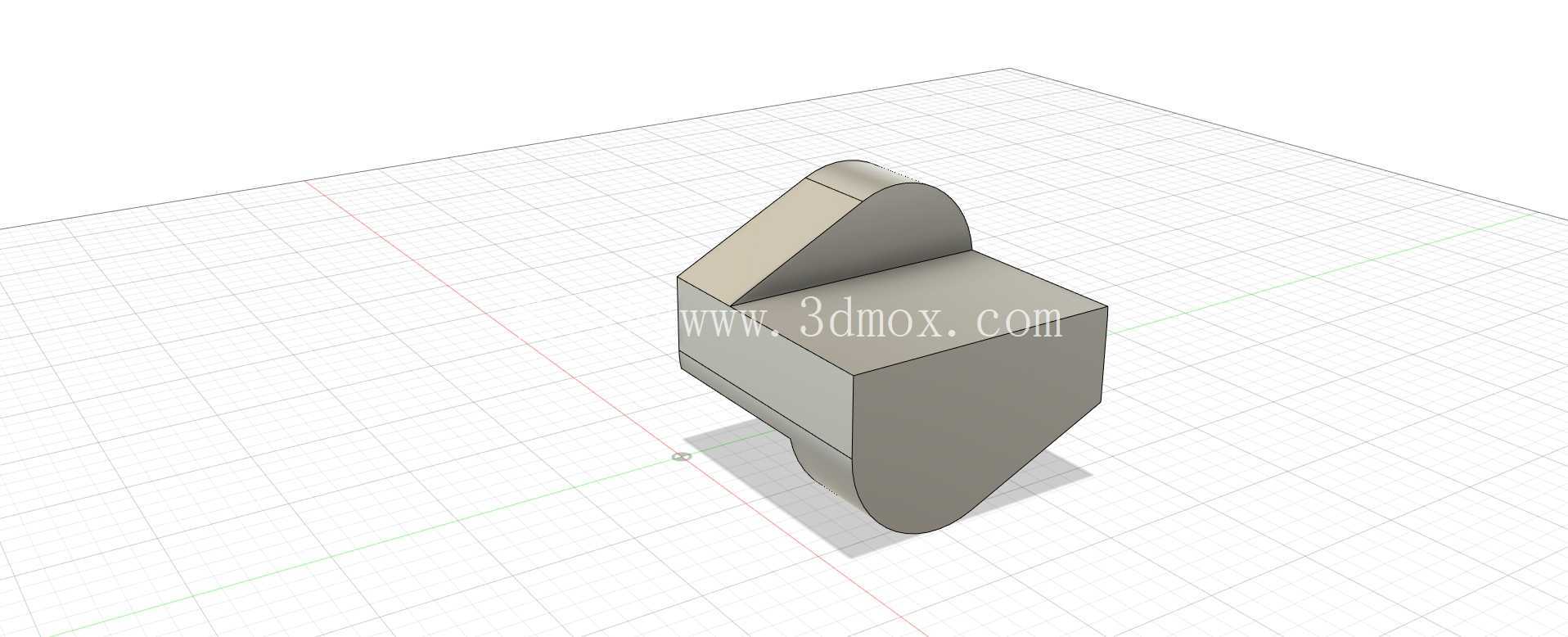

　　在中小批量铸铁、铸铝零部件的生产场景里，这类带异形曲面的定位拼接构件，往往承担着工装夹具工位定位、模组化铸型拼接对位的核心作用，区别于标准方形定位块，它的曲面轮廓是为了适配对应型腔的弧形内壁，避免合模时出现硬接触刮伤砂型表面，同时在合模加压过程中分散局部应力，防止定位部位出现应力集中导致的砂型崩角。从结构设计逻辑来看，主体的方块基座是主要的承载段，设计时预留了足够的壁厚余量，保证在反复合模冲击下不会出现变形，基座底部的半圆柱凸台，是对应工装板上的半圆定位槽做的适配结构，安装时不需要额外打螺丝固定，直接顺着槽位滑入就能完成初步定位，靠侧面的楔形面就能完成锁止，拆装效率比传统螺栓固定的定位块提升至少40%，适合频繁换型的中小批量铸造生产线使用。

　　上部的斜向凸台带圆弧过渡，是为了匹配上模对应的斜向凹槽，合模时这个结构会先于主分型面接触，起到预导向的作用，避免上下模错位导致的铸件错边缺陷，圆弧过渡的设计一方面是减少应力集中，另一方面是在起模时不会勾住砂型，减少修模的工作量。实际测绘建模时，要重点关注几个安装边界尺寸：基座的方形段边长公差要控制在±0.05mm以内，保证和工装槽的配合间隙在合理范围，间隙太大起不到定位作用，间隙太小拆装会卡顿甚至卡滞；底部半圆柱的同轴度要控制在0.03mm以内，不然滑入定位槽时会出现别劲的情况；上部斜台的倾斜角度要和上模凹槽完全匹配，角度偏差超过0.1度就会导致合模时预导向失效，甚至压坏砂型。

　　这类结构件在实际使用中，往往是成组配套使用，一套工装里会布置3到4个同规格的定位件，分别布置在分型面的几个角部，共同承担合模时的导向和定位载荷，所以建模时要保证同批次构件的尺寸一致性，避免出现个别构件受力过大提前磨损的情况。设计时没有做多余的减重孔，是因为铸造工装的定位件需要足够的自重来保证放置时的稳定性，太轻的话在砂型震动紧实的过程中容易出现移位，反而影响铸件精度，所有的棱边都做了R0.5的倒角处理，避免操作时划伤工人，也减少砂型在棱角部位的掉砂问题。

　　曲面部分的建模要保证顺滑，没有折线拐点，不然对应的砂型部位会出现应力集中，浇注时容易被金属液冲蚀形成砂眼缺陷，过渡曲面的曲率要和对应型腔的曲率保持一致，保证贴合时没有局部间隙，防止合模时挤入砂粒影响定位精度。从实际生产反馈来看，这类异形定位件的使用寿命比传统方形定位块长30%左右，主要是因为曲面接触的受力更均匀，不会出现棱角部位的快速磨损，日常维护只需要定期清理接触面的积砂，不需要频繁更换，能有效降低工装的维护成本。建模过程中要注意各个特征的拔模方向统一，因为这个构件本身也是通过铸造工艺生产的毛坯，再经过少量机加工得到成品，拔模斜度控制在1度左右，既方便毛坯起模，也不会影响最终的配合尺寸，机加工面只需要预留基座底面、半圆柱面和上部斜台的配合面，其余非配合面直接保留铸造黑皮即可，减少不必要的加工工序，降低制造成本。
