可调角度铰接式连接锁合铰链结构

　　这类铰接连接结构常出现在需要实现两段构件角度锁定、相对转动限位的工业设备与工装场景中，比如小型自动化设备的防护门开合定位、工装夹具的角度调节支撑、轻型输送线的侧挡翻转限位，甚至部分户外箱体的舱门连接部位都能见到同类结构的应用。区别于普通无定位功能的合页，该结构在铰接转轴位置集成了锁止结构，不需要额外加装定位销或者支撑顶杆，就能在转动到设定角度后保持位置固定，减少配套零件的数量，也能降低装配时的对位工作量。

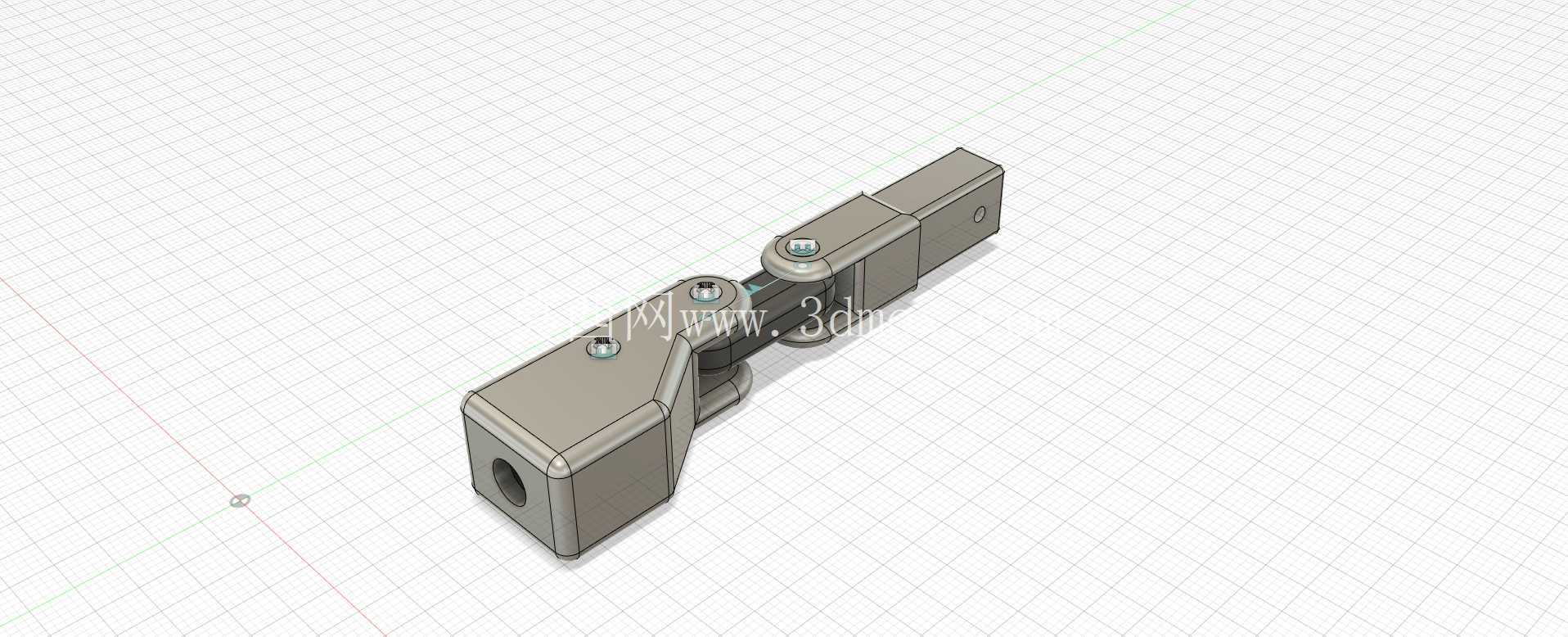

　　从结构设计逻辑来看，两端的安装基座采用了带安装孔的方块式设计，安装面做了轻微的倒角处理，既可以避免安装时锐边划伤操作人员，也能在嵌入型材槽或者安装座凹槽时起到导向作用，基座上预留的沉头安装孔，可以让紧固件安装后表面保持平整，不会突出结构表面干涉相邻部件的运动。中间的铰接段采用了叠片式的转轴连接结构，转轴位置用带防松设计的紧固件锁紧，当需要调整角度时，松开转轴处的锁紧件，两端基座就可以绕转轴做相对转动，调整到需要的角度后重新拧紧紧固件，依靠叠片接触面之间的静摩擦力就可以实现角度锁止，这种设计的优势是不需要在铰接部位加工复杂的齿形定位槽，加工难度更低，同时可以实现一定范围内的无级角度调节，适配更多不同的安装角度需求。

　　在安装边界的考量上，该结构整体呈长条形布局，转动时的运动包络主要集中在铰接段的圆周方向，两端安装基座的端面在转动过程中不会产生额外的外凸干涉，安装时只需要预留出铰接段的转动空间即可，不需要为两端基座额外设计避让槽。基座端部的通孔可以用来穿装定位销或者连接拉杆，进一步拓展结构的使用场景，比如在需要联动解锁的场合，可以通过该孔连接拉索，实现远程解锁转动。结构的受力路径设计也比较合理，锁止时的摩擦力完全作用在叠片的接触面上，紧固件只需要提供锁紧压力，不需要承受横向的剪切力，能大幅提升紧固件的使用寿命，避免长期受剪出现断裂失效的问题。

　　在实际选型应用时，需要根据承载的负载大小调整转轴处紧固件的锁紧力矩，同时要保证叠片接触面的粗糙度满足摩擦锁止的要求，避免出现负载下打滑移位的问题。如果应用在有腐蚀环境的场景，可以在结构表面做氧化或者镀锌处理，提升防锈能力，适配更多复杂的工况环境。这类结构相比传统的带定位齿的铰链，没有角度调节的档位限制，可以根据实际安装需求灵活调整角度，在小批量定制化的设备制作场景中适配性更强，不需要针对特定角度单独开模制作对应的铰链零件，只需要调整锁紧力矩就能满足不同的角度定位需求，能有效缩短设备的设计制作周期，降低非标零件的加工成本。
