双立臂一体式铸造支撑定位构件

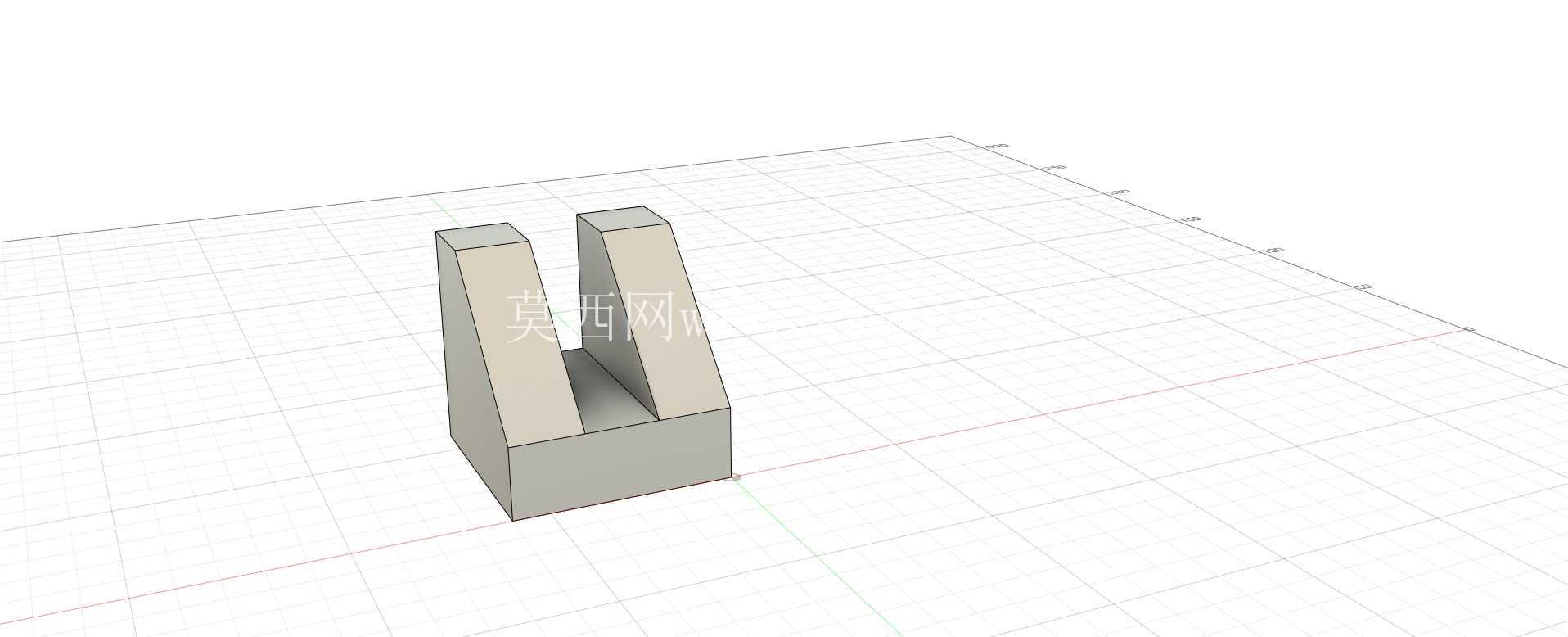

　　在铸造生产线的工装辅具设计环节，这类带双立臂结构的一体式支撑定位构件，主要承担砂芯定位、铸件脱模支撑以及工装夹具工位限位的核心作用，区别于分体式拼接的定位块，一体式铸造成型的结构能避免长期受交变载荷后出现拼接缝错位、紧固件松脱的问题，在高温铸造成型的工位环境下，结构刚性保持能力更稳定。从实际应用场景来看，这类构件常布置在压铸模具的下模顶出机构周边，或是砂型铸造的型箱定位工位，当合模过程中，两个平行立臂之间的开槽可以精准卡入模具的导向棱边，抵消合模时产生的侧向剪切力，底部的方块基座则直接嵌入工装基板的安装槽内，不需要额外设计复杂的压紧结构就能完成固定，大幅减少工装换型时的调整工时。

　　设计这类构件时，首先要匹配对应工位的载荷边界：立臂的厚度需要根据单次支撑的铸件重量核算，避免顶出过程中立臂出现弯曲形变，两个立臂之间的槽宽公差需要控制在IT7级以内，既要保证与导向部件的滑动配合顺畅，又要间隙过大导致定位偏移，基座与立臂的衔接处做了等半径圆角过渡，这是铸造工艺里必须考虑的细节——直角衔接的位置在浇铸冷却时容易产生应力集中，后续受冲击载荷时会直接从转角处开裂，圆角过渡能让金属液充型时流动更顺畅，减少铸件内部的缩松缺陷。

　　从安装边界来看，基座的底面设计为全平面结构，安装时与工装基板的贴合面平整度要求达到Ra1.6，保证安装后立臂的垂直度偏差不超过0.02mm每100mm长度，避免定位时出现卡滞；立臂的顶端做了小角度倒角，一方面是合模导向时能顺利导入对应配合槽，另一方面也能避免安装调试时尖锐棱边划伤操作人员，或是磕碰模具的配合面造成凹坑影响定位精度。在实际生产验证环节，这类构件的受力方向主要沿立臂的轴向传递，侧向受力仅来自合模时的少量偏移力，因此立臂的内侧工作面不需要做额外的硬化处理，依靠铸造成型后的表面硬度就能满足长期摩擦使用的需求，而基座的四个侧面预留了0.5mm的机加工余量，安装时可以根据实际工位的尺寸偏差做微量修配，适配不同批次工装基板的安装槽尺寸误差。很多刚接触工装设计的工程师容易忽略这类小构件的细节设计，比如把立臂的内侧设计成直面却不考虑拔模斜度，导致铸造后脱模困难，或是把槽的深度设计过浅，定位时容易脱出，实际上这类支撑定位构件的槽深需要达到立臂总高度的三分之一以上，才能保证卡合后的稳定性，同时立臂的外侧与基座的侧面保持齐平，不会额外占用工装周边的安装空间，在排布密集的模具工位里，这种紧凑的结构设计能有效提升工装的空间利用率，减少相邻工位构件的干涉风险。

　　从功能特性上看，一体式结构没有活动部件，日常使用中基本不需要维护，只需要定期清理立臂间隙里残留的铸砂、金属飞边即可，相比带弹簧、销轴的活动定位构件，故障率能降低80%以上，尤其适合铸造车间多粉尘、高温的恶劣工况，不会因为粉尘进入活动缝隙导致构件卡滞失效。在尺寸匹配逻辑上，这类构件的整体高度需要匹配对应模具的开模行程，保证开模顶出时立臂不会与上模结构发生碰撞，基座的长宽尺寸则根据安装槽的标准规格设计，能够直接替换同规格的旧款定位构件，不需要重新加工基板的安装位，降低产线工装升级的改造成本。
