商用车悬架用多片式钢板弹簧结构设计

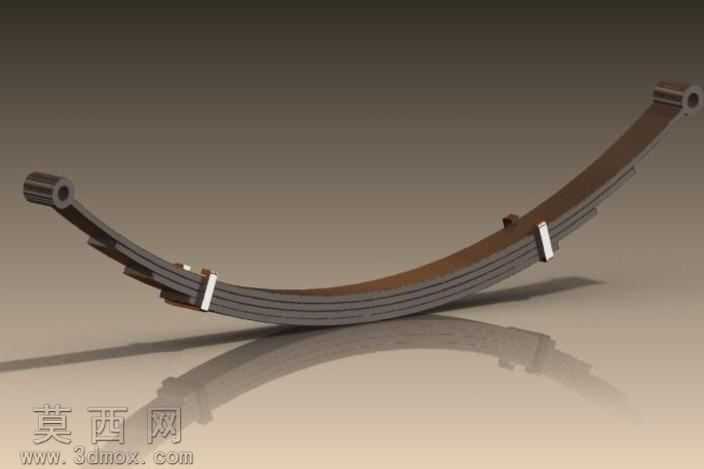

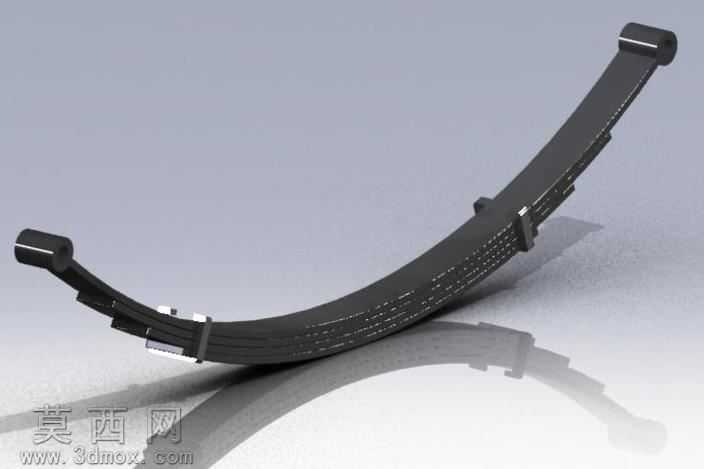

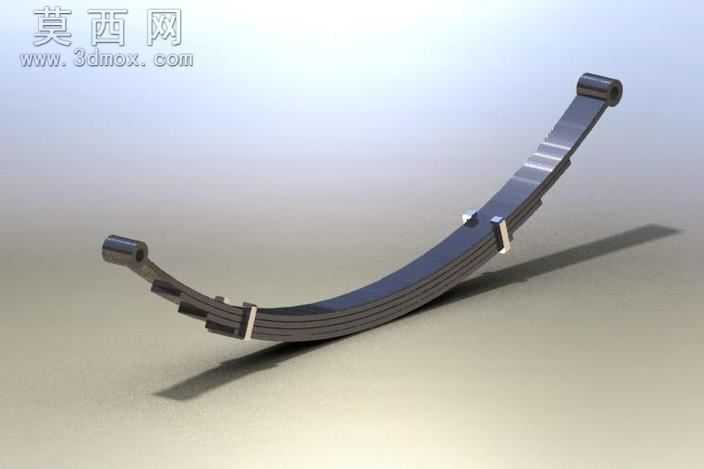

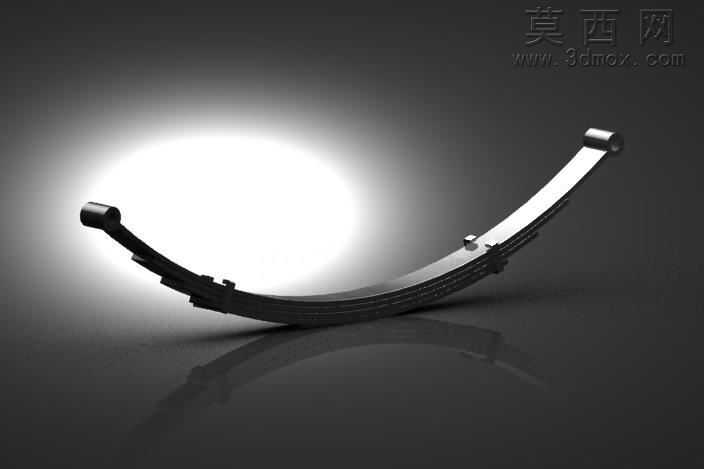

重型商用车长期在非铺装路面、重载爬坡工况下行驶，悬架弹性元件的疲劳失效、片间磨损异响、卷耳衬套偏磨一直是售后返修的高频问题，传统等长等厚板簧设计往往只关注静态刚度匹配，忽略了动态载荷下的应力分布不均问题。多片式板簧的片间接触区域是磨损高发区，建模时特意在各片簧的接触端面做了0.2mm的微倒角处理，避免片端直角棱边在受压变形时切入相邻簧片表面，同时在主片与第二片的卷耳配合处预留了0.15mm的轴向间隙，适配车辆转向时车桥带来的横向窜动，防止卷耳部位出现应力集中断裂。板簧的中心螺栓孔位置是应力突变的核心区域，这里特意将孔边做了R3的圆弧过渡，同时把最下方三片短簧的螺栓孔周边做了局部减薄0.3mm的处理，让载荷传递时能更均匀分散到各片簧上，避免单片簧过载断裂。骑马螺栓的安装座位置做了局部加厚2mm的凸台设计，既保证安装时的压紧力足够，又不会因为螺栓拧紧力矩过大导致主片出现压痕裂纹。片间的摩擦阻尼是板簧自带减震效果的来源，建模时没有把各片簧做成完全绑定的状态，而是在相邻片间预留了均匀的接触间隙，匹配实际装车时涂抹的石墨润滑脂层厚度，还原真实工况下的摩擦阻尼特性，避免仿真时刚度过大导致的减震效果失真。卷耳内部的衬套安装位做了同轴度0.05mm的公差约束，保证衬套压装后不会出现偏斜，减少车辆行驶过程中卷耳与吊耳之间的异常磨损。板簧的弧高设计匹配了商用车满载时的主片平直状态，空载时保留足够的弧高提供缓冲行程，避免空载行驶时悬架过硬导致的颠簸跳胎。各片簧的长度梯度经过反复调整，最长主片承担主要的纵向导向力，下方逐次缩短的簧片逐级承担弯曲载荷，让应力沿板簧长度方向呈平缓的梯度分布，没有出现局部应力峰值过高的区域。板簧表面的氧化皮纹理、U型螺栓的镀锌层质感、卷耳衬套的橡胶材质表现都贴合真实零件的外观特征，能直观展示板簧装车后的实际状态，方便在设计阶段就验证结构合理性，减少后续样件试制的反复修改成本，也能用于汽修实训环节的结构拆解教学，让学员直观理解板簧的载荷传递逻辑与磨损易发位置。
