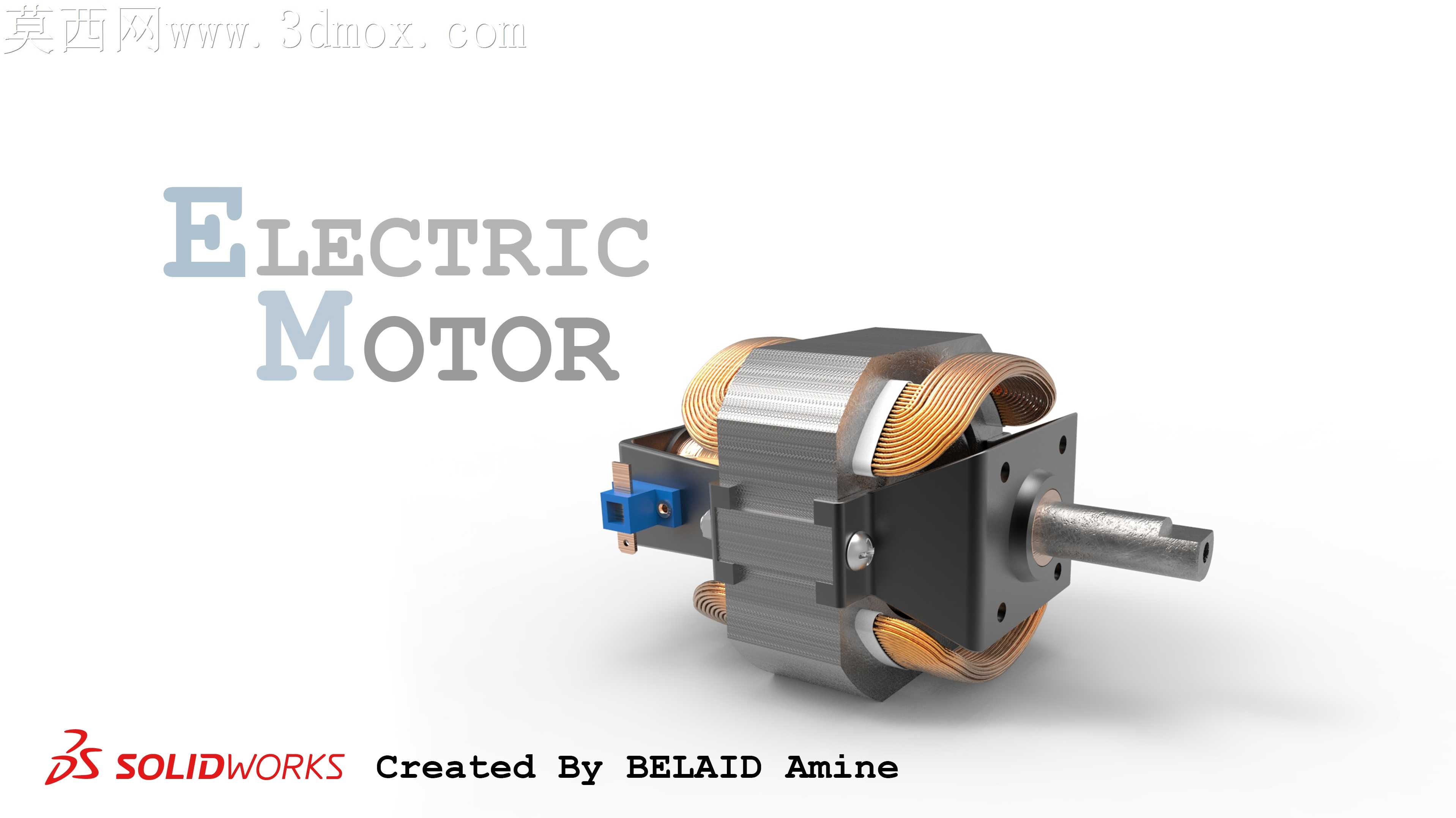

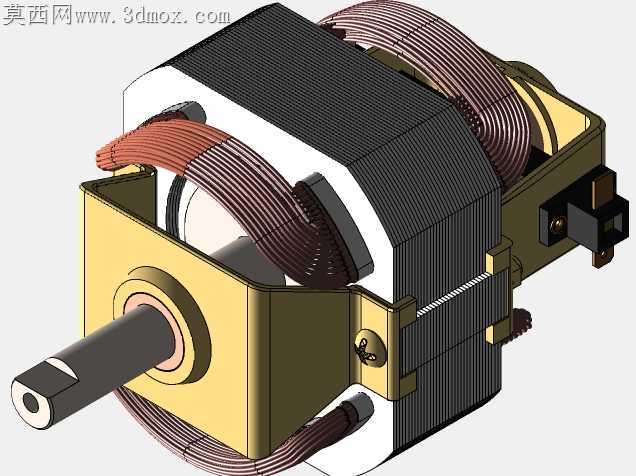

220伏交流家用小型动力电机结构

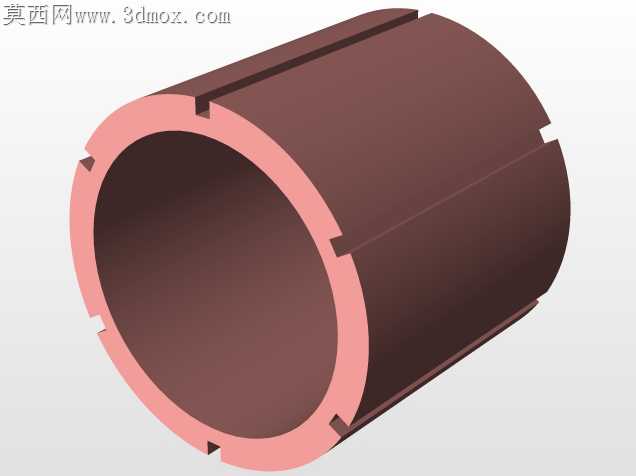

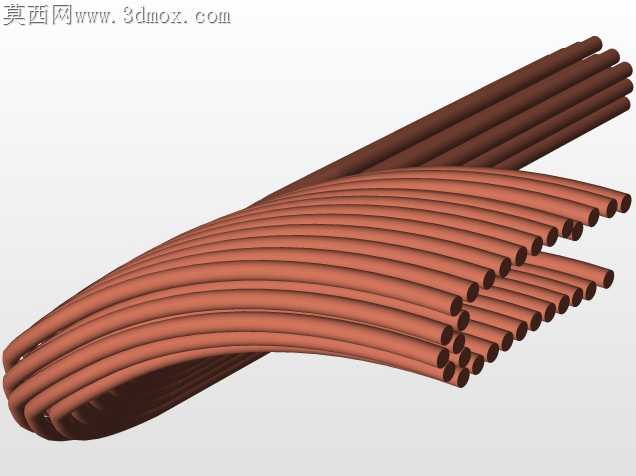

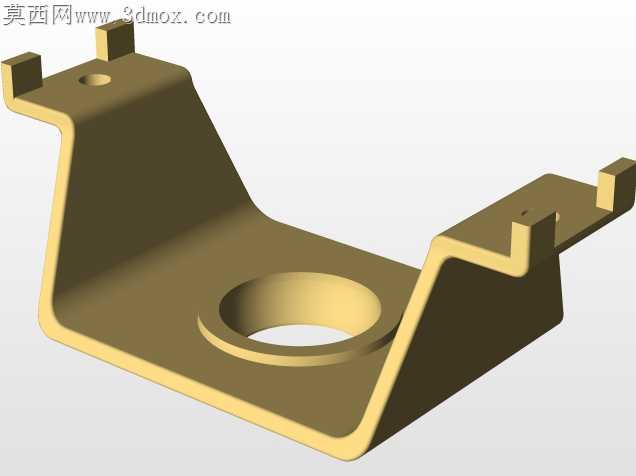

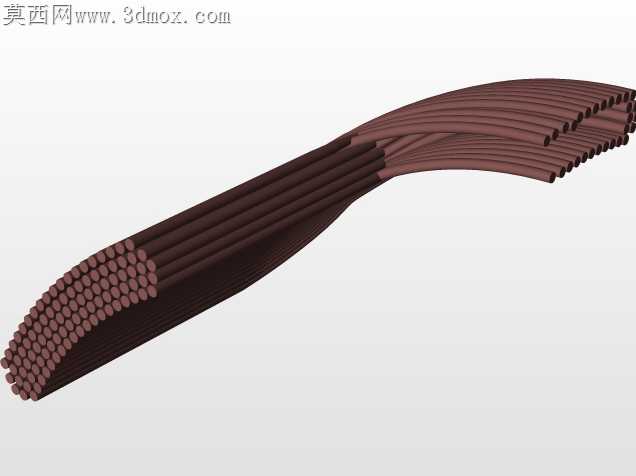

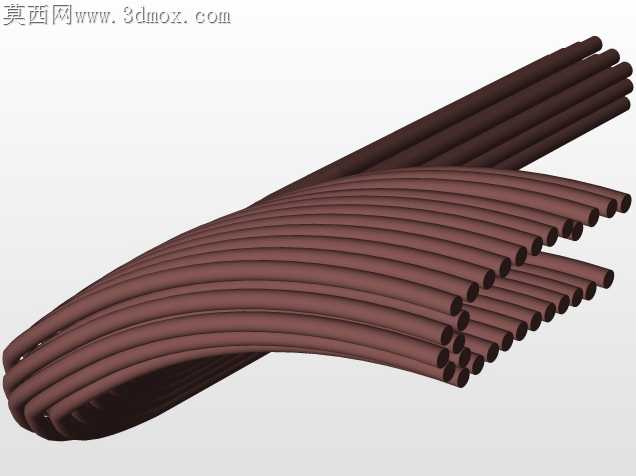

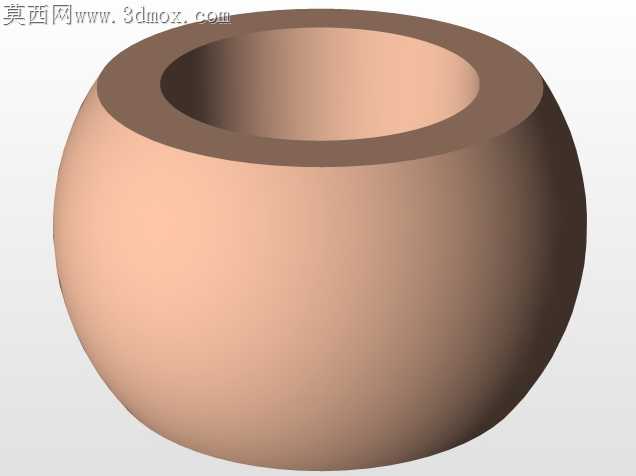

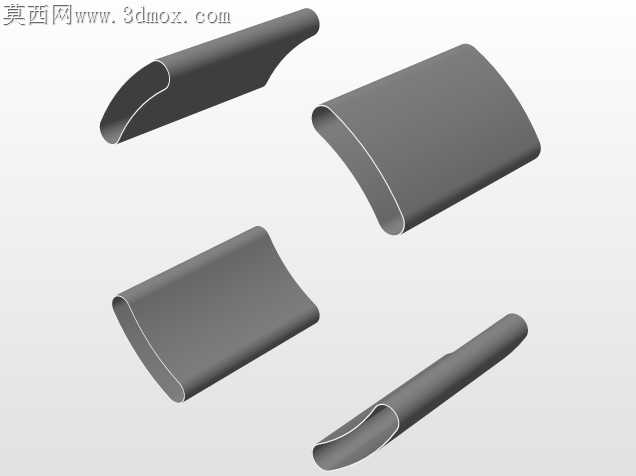

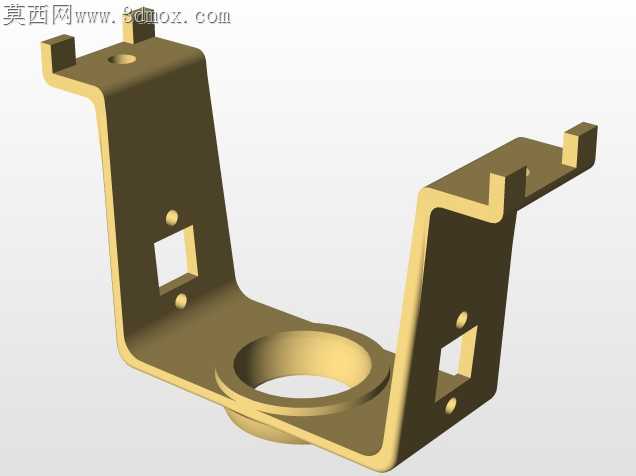

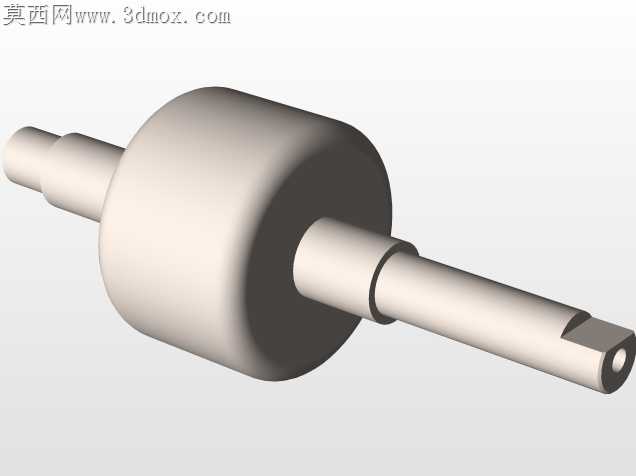

小功率交流电机量产时最容易被忽略的，是冲片叠压公差带来的气隙不均问题，不少手板样机组装完出现空载电流飘高、运转带低频嗡鸣，根源都在定子铁芯的叠装定位设计上。这款220伏交流电机的三维结构，把定子冲片的叠压定位槽做了等距三槽设计，区别于常见的两槽定位，能抵消硅钢片冲压时的单边毛刺累积误差，叠压时不用反复调整片序就能把铁芯端面跳动控制在0.02毫米以内，绕线时漆包线不会因为铁芯端面凸起刮破绝缘层，浸漆后绕组的固定强度也能提升近两成。转子部分的铸铝端环做了斜槽对齐标记，和转轴的配合段留了0.015毫米的过盈量，压装时不用做额外的动平衡预调整，端环上的散热风叶和端环一体铸造成型，没有额外的铆接接缝，高速运转时不会出现风叶脱落的隐患，500瓦功率下连续运转4小时，端环温度能稳定在72摄氏度以内，比拼接风叶的结构低8摄氏度左右。绕组端部的绝缘骨架做了延伸挡边，刚好卡在定子铁芯的两端端面，绕线时漆包线不会滑落到铁芯和端盖的配合缝隙里，组装端盖时不会压破绕组绝缘，省去了组装前垫绝缘纸的工序，能把单台电机的组装时间压缩近一分钟。接线端子的固定座直接嵌在定子铁芯的安装缺口里，和绕组引出线的距离留了12毫米的安全间隙，接电源线时不用拉扯引出线，避免焊点受力松脱，端子座的卡扣结构不用打螺丝固定，组装时直接卡入就能到位，不会出现端子座偏移导致的接线短路问题。输出转轴的轴承位做了退刀槽圆弧过渡，没有直角应力集中点，轴承压装时不会出现内圈崩边的问题，轴伸端的键槽做了倒角处理，和负载连接件配合时不会刮伤配合面，长期正反转切换也不会出现键槽磨损松旷的情况。端盖的轴承室和定子止口的同轴度在建模时就做了公差链校核，止口配合面留了0.02毫米的间隙，组装时不用铜棒敲击就能顺畅合盖，轴承不会因为端盖偏斜出现卡滞，运转时的机械噪音能控制在42分贝以内，满足家用小功率电器的噪音要求。
