24V低压直流驱动电机精细结构设计

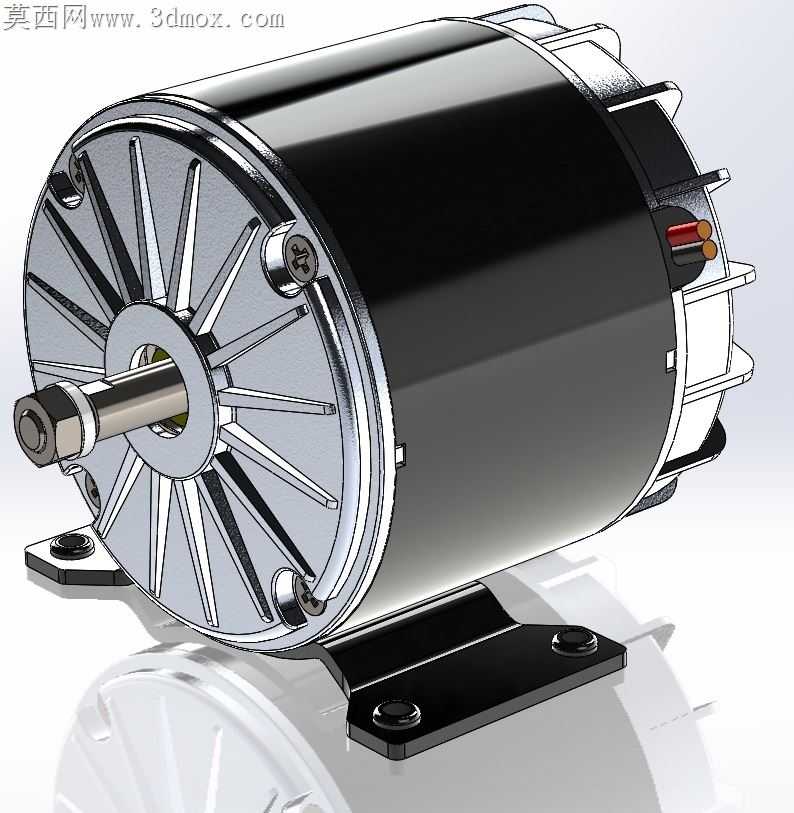

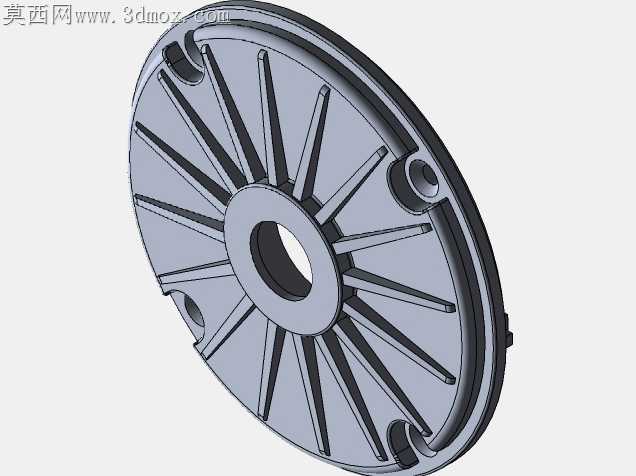

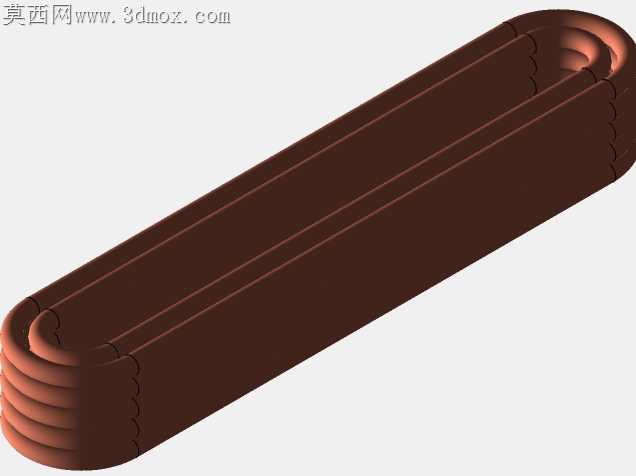

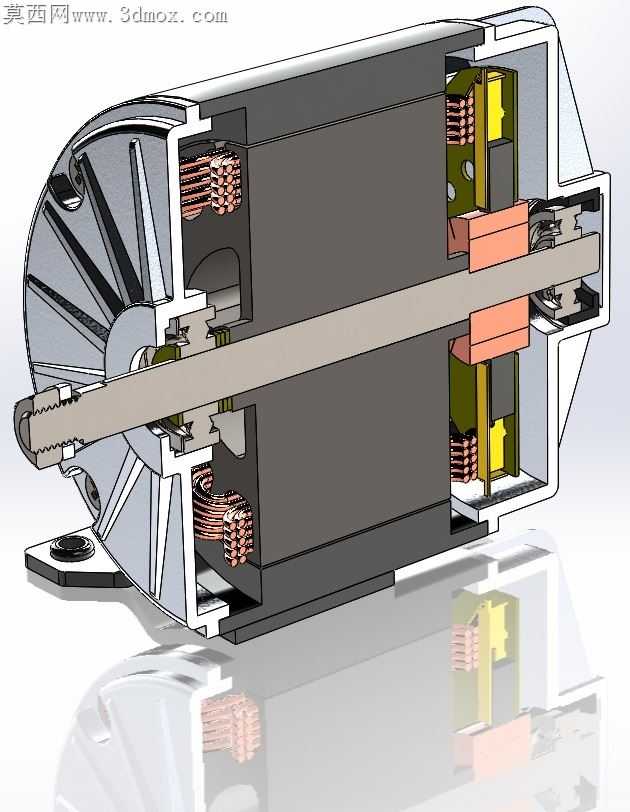

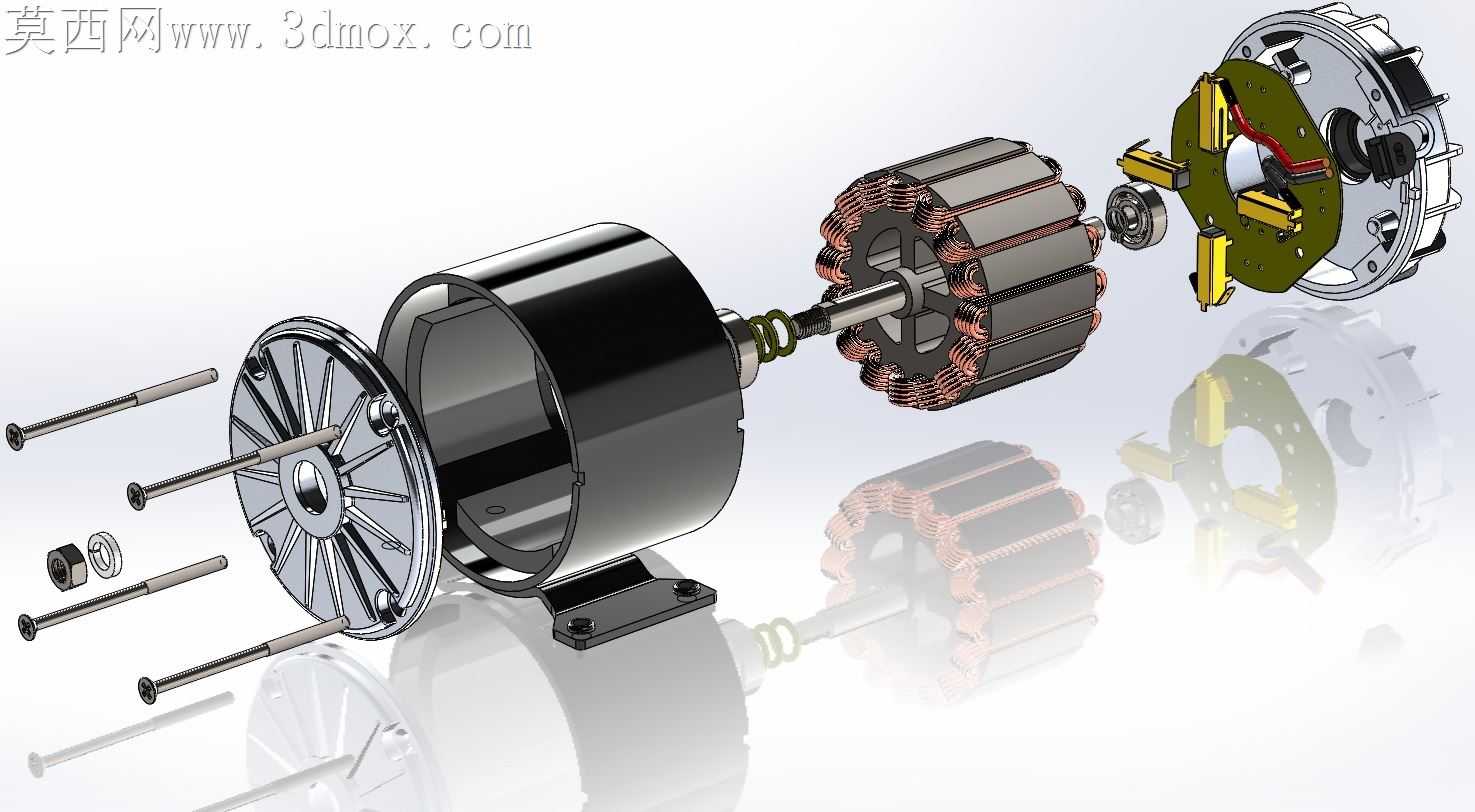

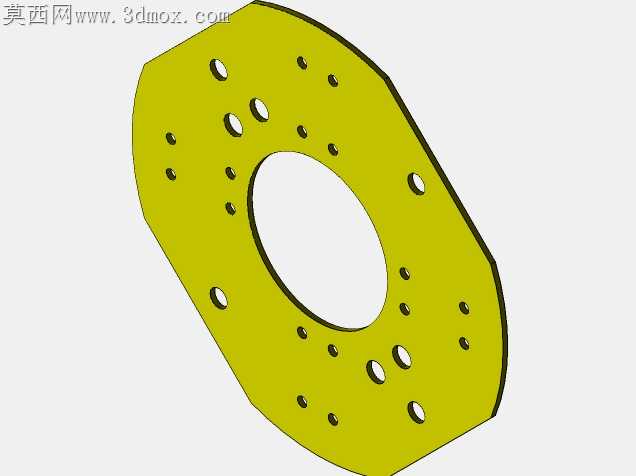

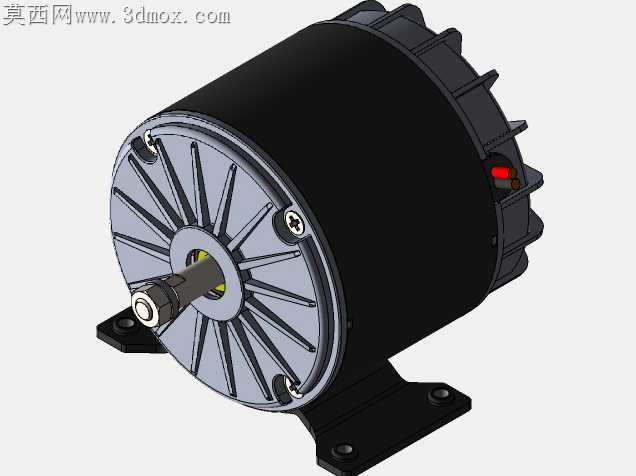

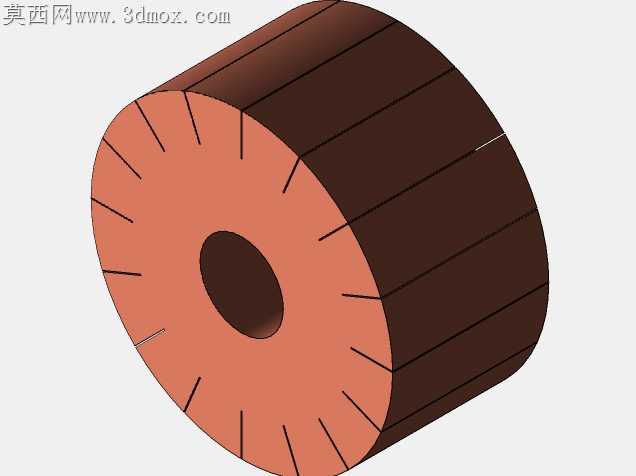

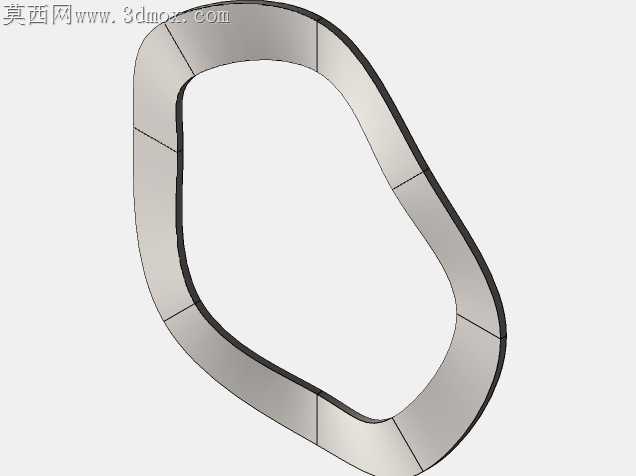

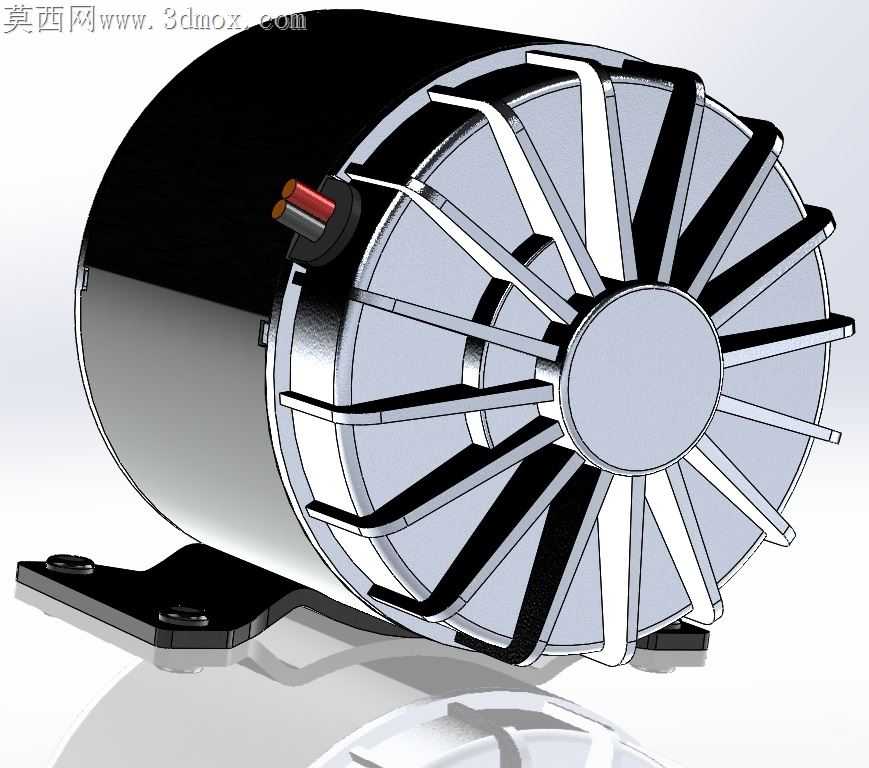

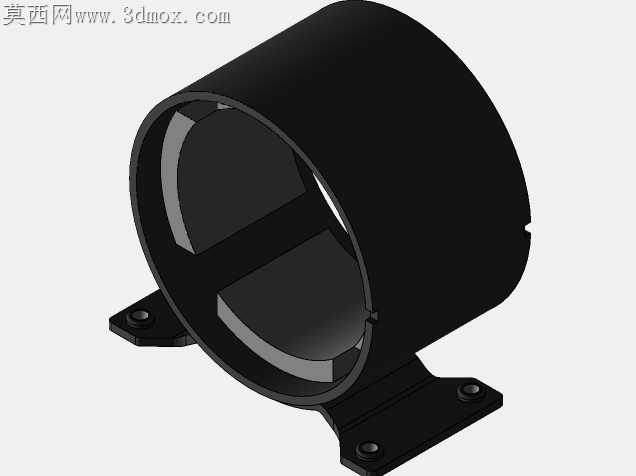

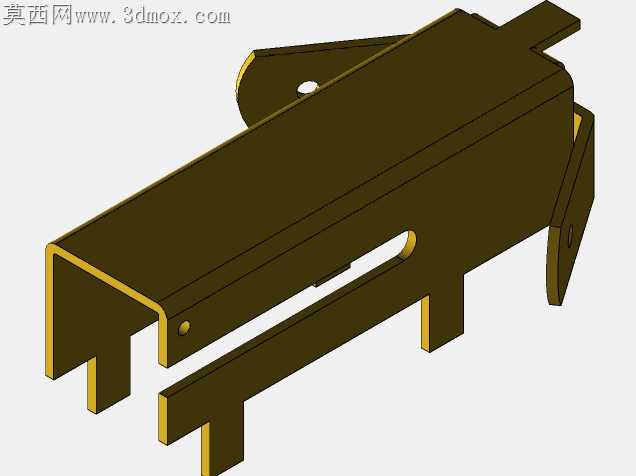

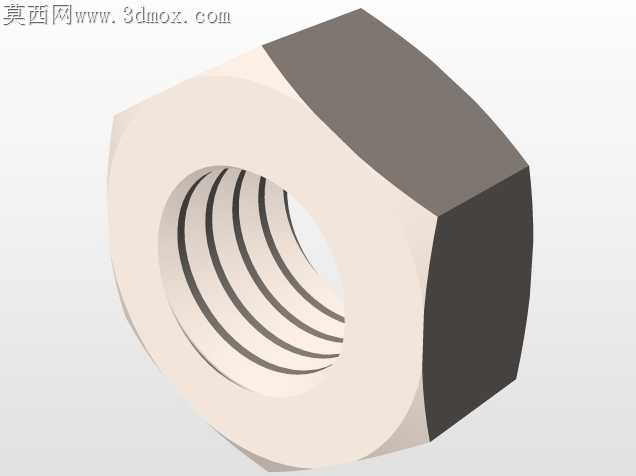

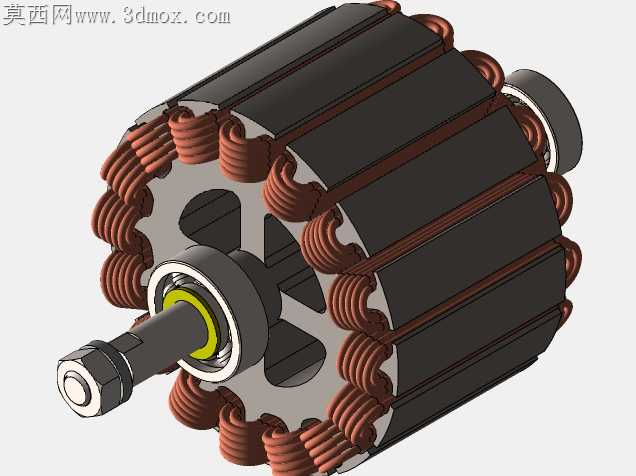

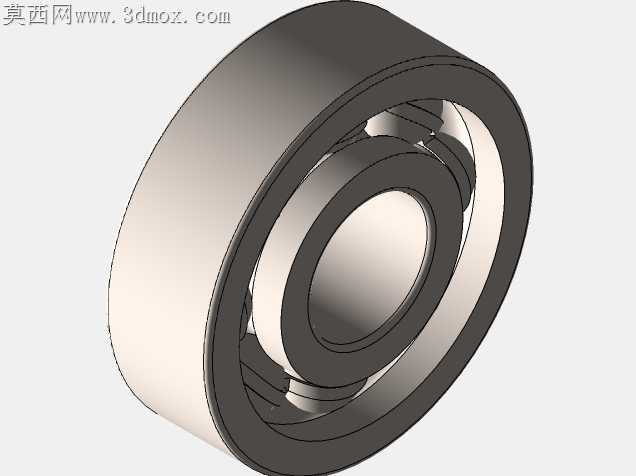

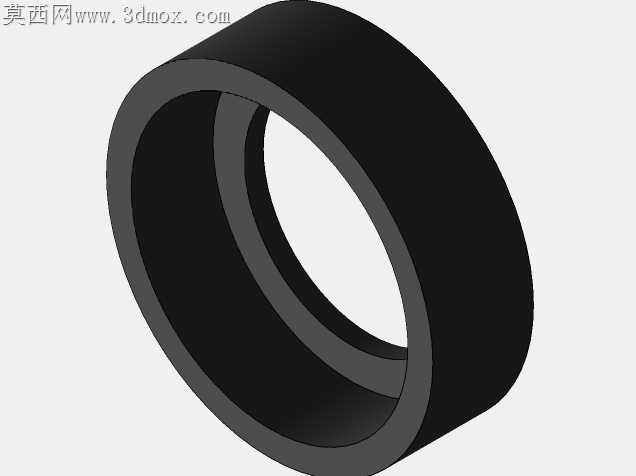

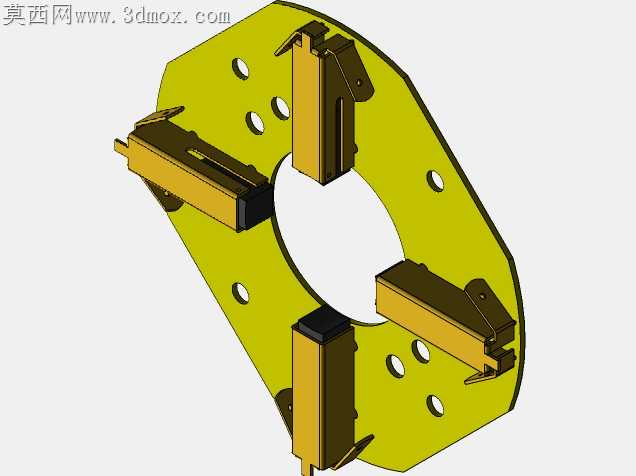

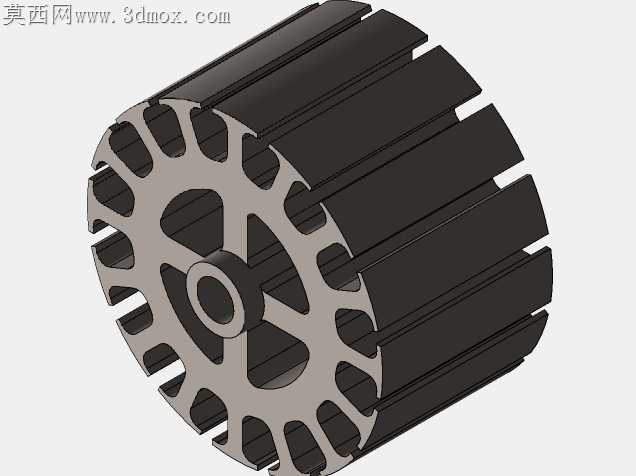

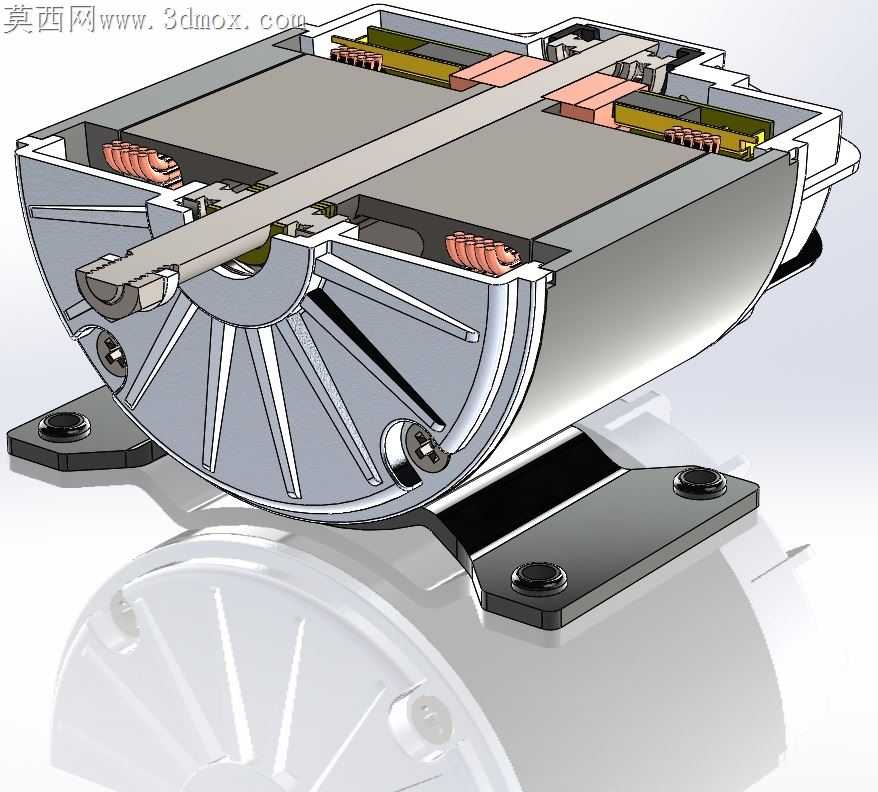

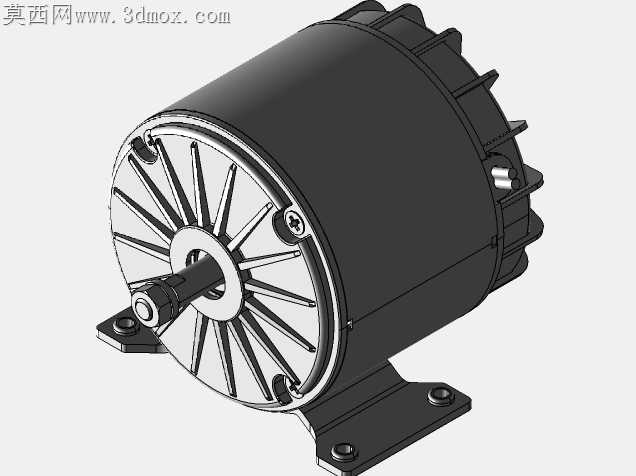

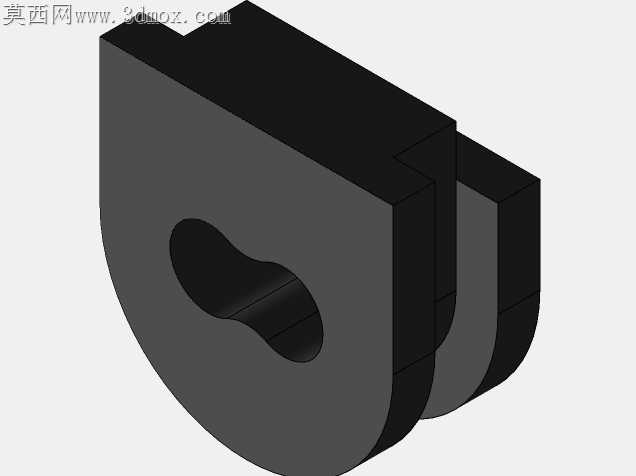

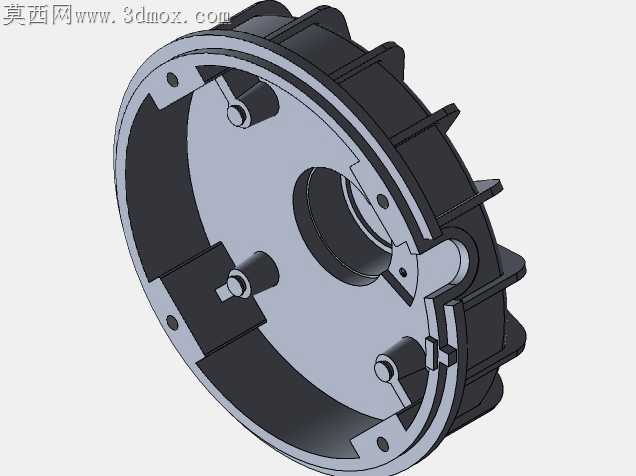

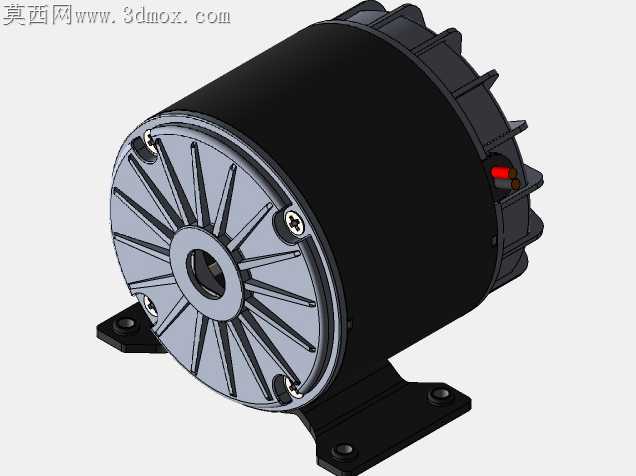

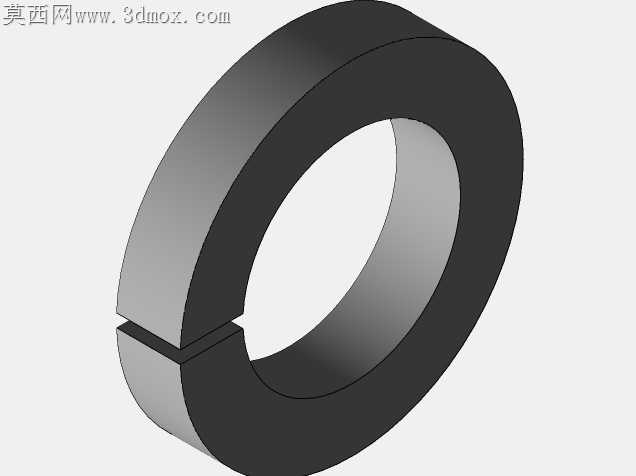

低压直流电机在小型代步设备、户外作业机具上的应用痛点，始终绕不开长时间连续运转下的端盖散热与安装脚应力断裂问题。这款24V直流电机的结构设计，完全围绕加工适配的核心逻辑展开，没有为了视觉效果做多余的曲面修饰，每一处倒角、每一个安装孔位都对应实际机加工的走刀路径与装配公差要求。端盖处的放射状散热筋没有采用等厚设计，靠近轴承室的筋条根部做了0.8mm的圆角过渡，避免压铸成型时出现冷隔缺陷，同时筋条高度从中心向外缘逐步收窄，刚好匹配数控铣削加工时的刀具让刀量，不需要二次人工打磨就能达到装配贴合度要求。输出轴的轴肩位置特意预留了0.02mm的磨削余量，装配轴承时不会因为轴肩端面的垂直度偏差导致轴承内圈偏磨，轴端的扁位尺寸严格对应配套联轴器的夹紧公差，不会出现装配后打滑或者过盈量太大撑裂联轴器的问题。机壳表面没有做花哨的纹理处理，采用的是哑光喷塑的工艺适配结构，机壳与前后端盖的配合止口做了1.2mm的配合长度，公差带控制在H7/h6的间隙配合范围，既方便装配时的对位，又能保证运转时的同轴度，减少转子扫膛的隐患。底部的两个安装脚没有和机壳做一体化压铸，而是采用了单独冲压成型后铆接的结构，安装孔内压装了钢质衬套，避免长期震动下安装孔出现椭圆变形，衬套的翻边高度刚好覆盖安装脚的板材厚度，装配时锁紧螺母的压力不会直接作用在冲压板材上，杜绝了安装脚受力开裂的问题。后端的接线端子处做了内凹的防护结构，接线完成后线缆不会直接暴露在外部，避免设备移动时线缆被剐蹭扯断，端子旁的碳刷维护窗口尺寸刚好匹配常规碳刷的更换操作空间，不需要拆解整个端盖就能完成碳刷更换，后期维护的效率提升明显。所有外露的紧固件孔位都做了沉头设计，装配后螺丝端面不会突出零件表面，既避免了运转过程中螺丝剐蹭周边部件，也让整体外观更整洁。机壳内部的定子安装位做了定位卡槽，压装定子时不需要反复调整同轴度，靠卡槽定位就能达到设计要求的位置精度，减少了装配时的调校时间，也避免了定子偏位导致的运转噪音变大、输出扭矩不足的问题。
