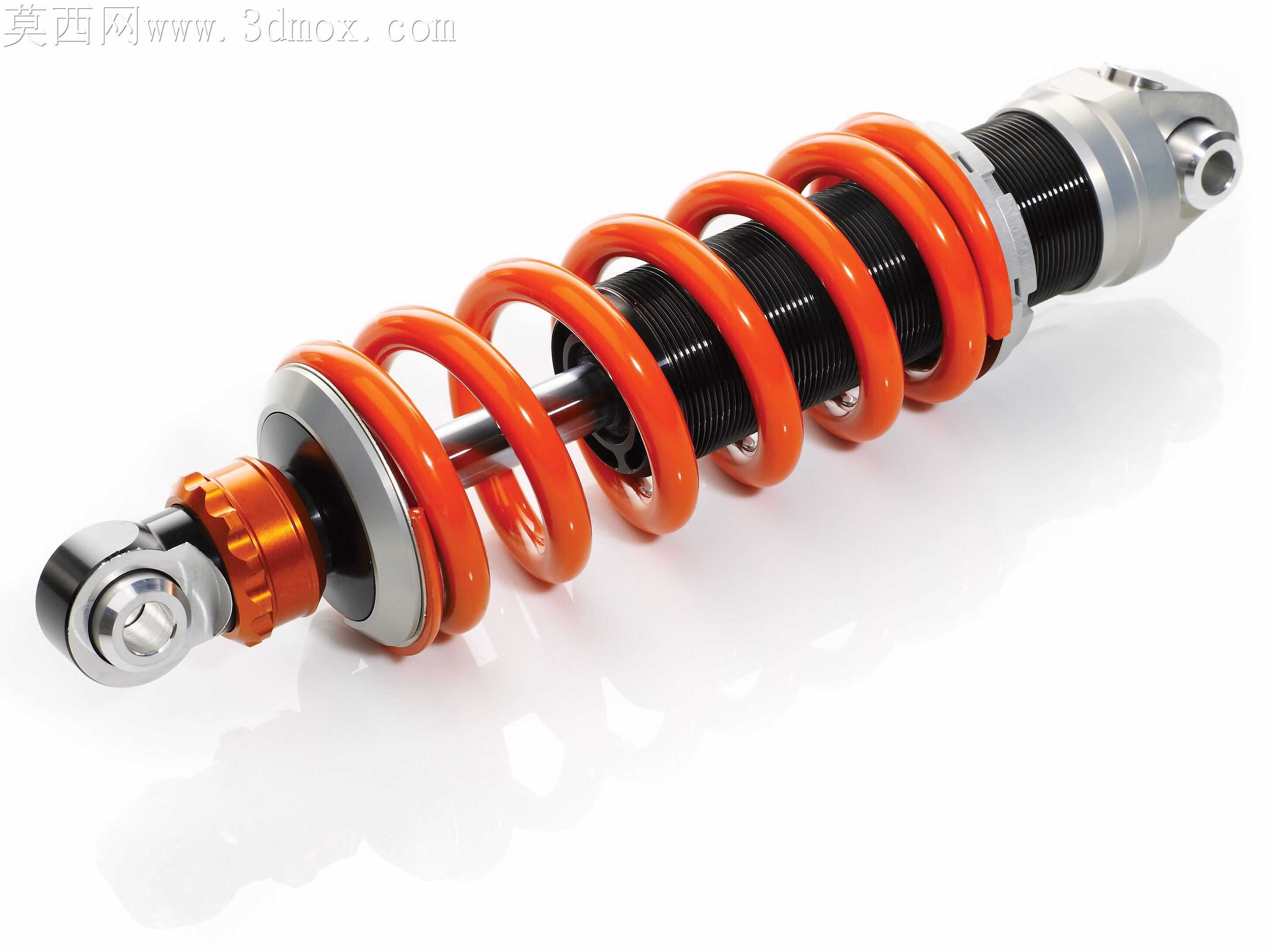

橙色螺旋弹簧式液压减震器结构设计

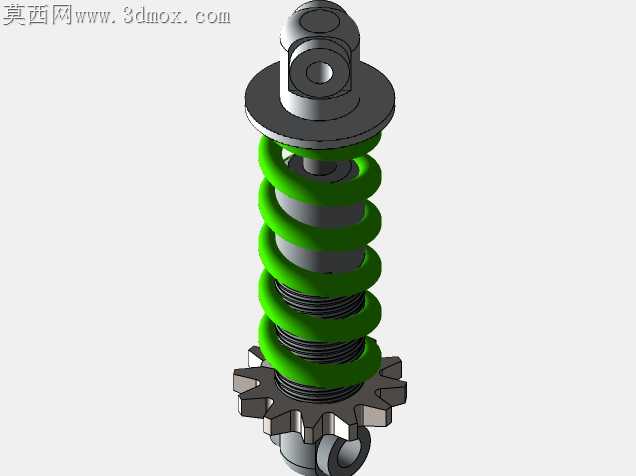

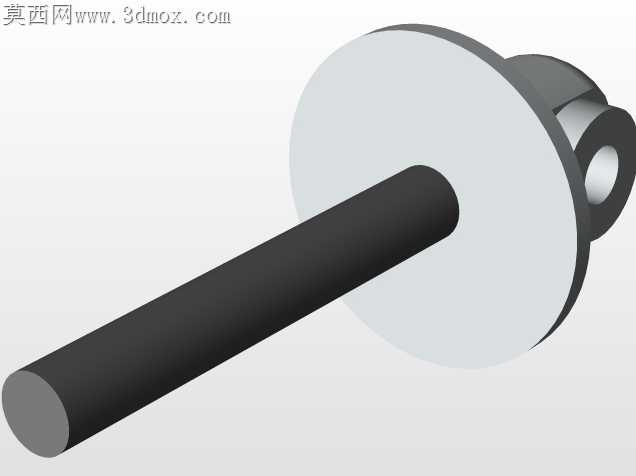

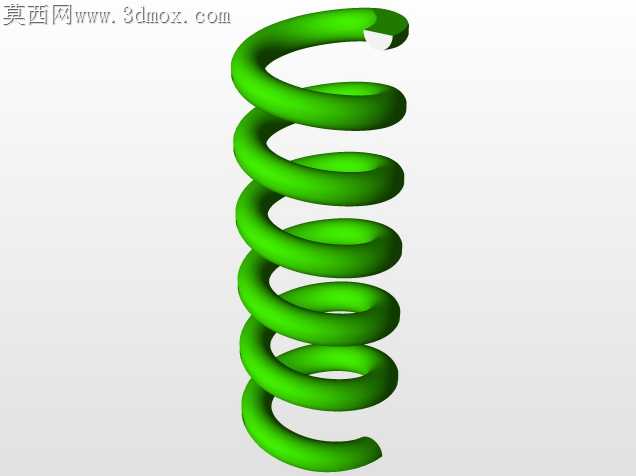

越野工况下减震器常因弹簧与阻尼筒同轴度偏差，出现偏磨漏油、弹簧蹭筒的早期失效问题，这款减震器的结构设计全程围绕加工适配的核心逻辑展开，每一处尺寸设定都对应实际加工环节的公差补偿需求。弹簧端部的并圈磨平段长度严格匹配弹簧座的定位凸台深度，磨平角度控制在270度到330度区间，既避免端部锐角划伤弹簧座的阳极氧化层，也给数控卷簧后的端面磨削工序留出足够的装夹余量，不会出现磨偏导致的支撑面受力不均。下端调节旋钮的外齿采用渐开线齿形，齿顶预留0.2mm的倒角余量，适配压铸后的去飞边工序，不用二次CNC修形就能保证调节时的齿面啮合顺滑，不会出现卡滞打滑的问题。阻尼筒外壁的螺纹段与上端安装座的内螺纹配合，公差带选H7/g6的间隙配合，螺纹收尾处设计了3mm的退刀槽，刚好适配车削加工时的退刀行程，不会出现螺纹收尾处的乱牙蹭伤安装座密封面的隐患。上下吊环的衬套安装孔采用同轴度0.02mm的公差要求，孔端设计了1mm的导入倒角，压装橡胶衬套时不用额外做导向工装，直接用普通压床就能平稳压入，不会出现衬套偏斜导致的安装后异响。弹簧表面的橙色喷塑层厚度控制在0.08mm到0.12mm，既保证户外使用的耐盐雾性能，也不会因为喷塑层过厚导致弹簧并圈时的间隙不足，避免压缩到底时出现层间蹭掉塑层的问题。阻尼筒与弹簧座之间的防尘密封圈槽深度设计为1.5mm，槽口做R0.3的圆角，适配O型圈的装配拉伸量，不会因为槽口锐边割破密封圈导致泥沙进入阻尼筒内部。上端安装座的油口位置做了15度的倾斜角度，刚好适配注油工装的喷嘴角度，注油时不会出现油液溢出沾污外壁的情况，省去后续擦拭清理的工序。每一处结构的尺寸取舍都没有追求无意义的高精度，而是在满足使用性能的前提下，最大程度适配常规机加工、压铸、表面处理的工艺能力，降低加工过程中的废品率，也让后续的装配环节不需要定制专用工装，普通装配工人就能完成整器组装，组装后的成品同轴度偏差能控制在0.05mm以内，完全满足激烈驾驶工况下的受力要求，不会出现偏磨、卡滞、异响等常见问题。
