定制长前叉巡航摩托车结构设计

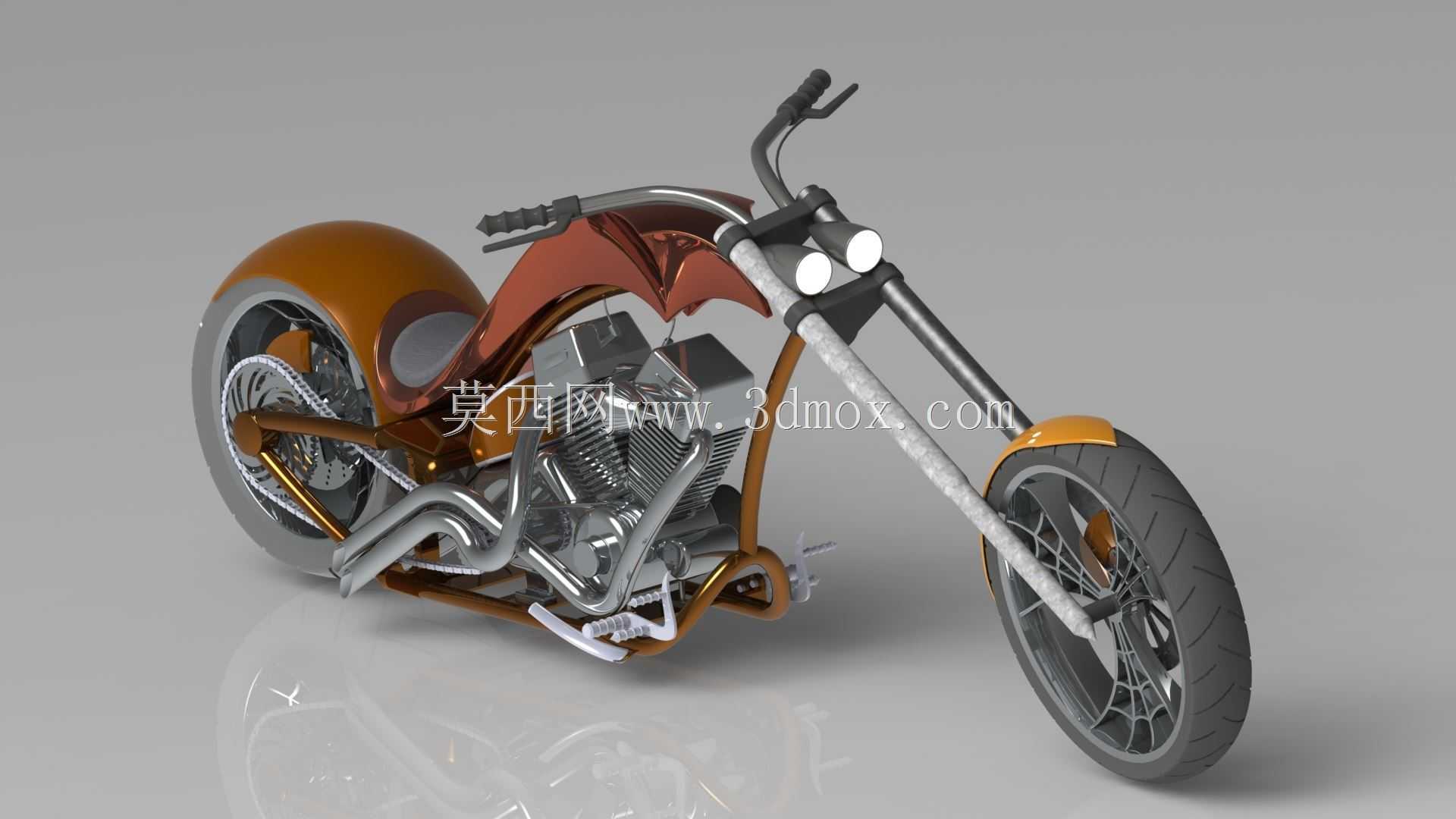

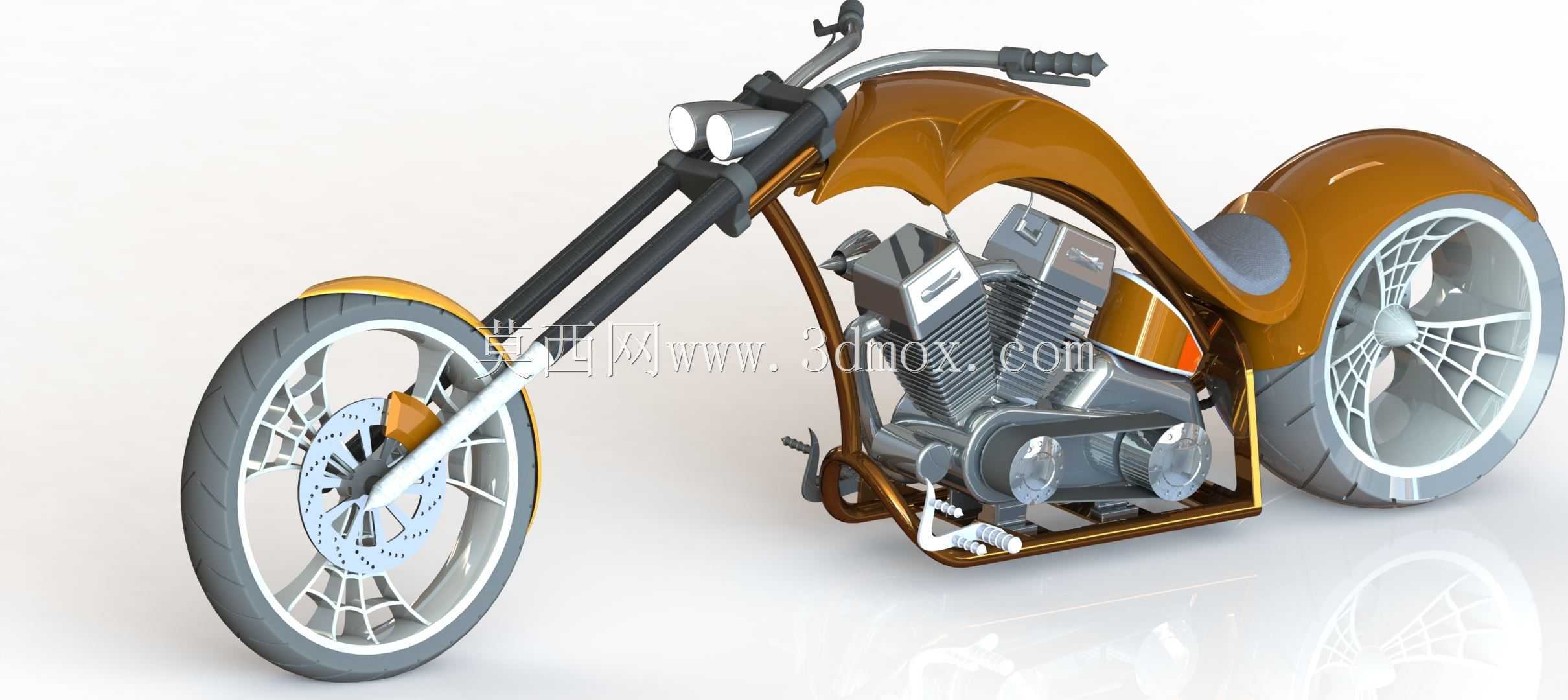

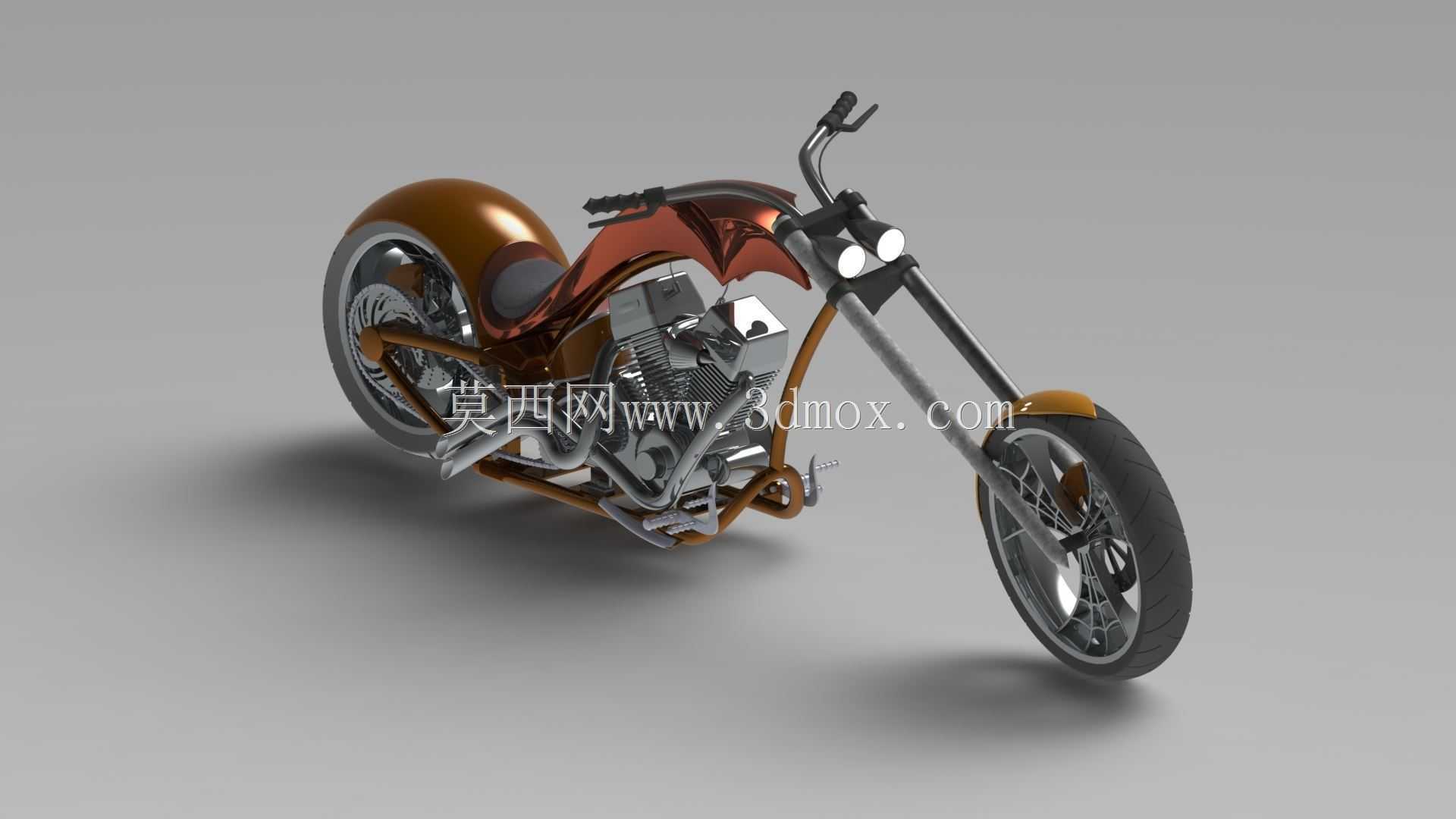

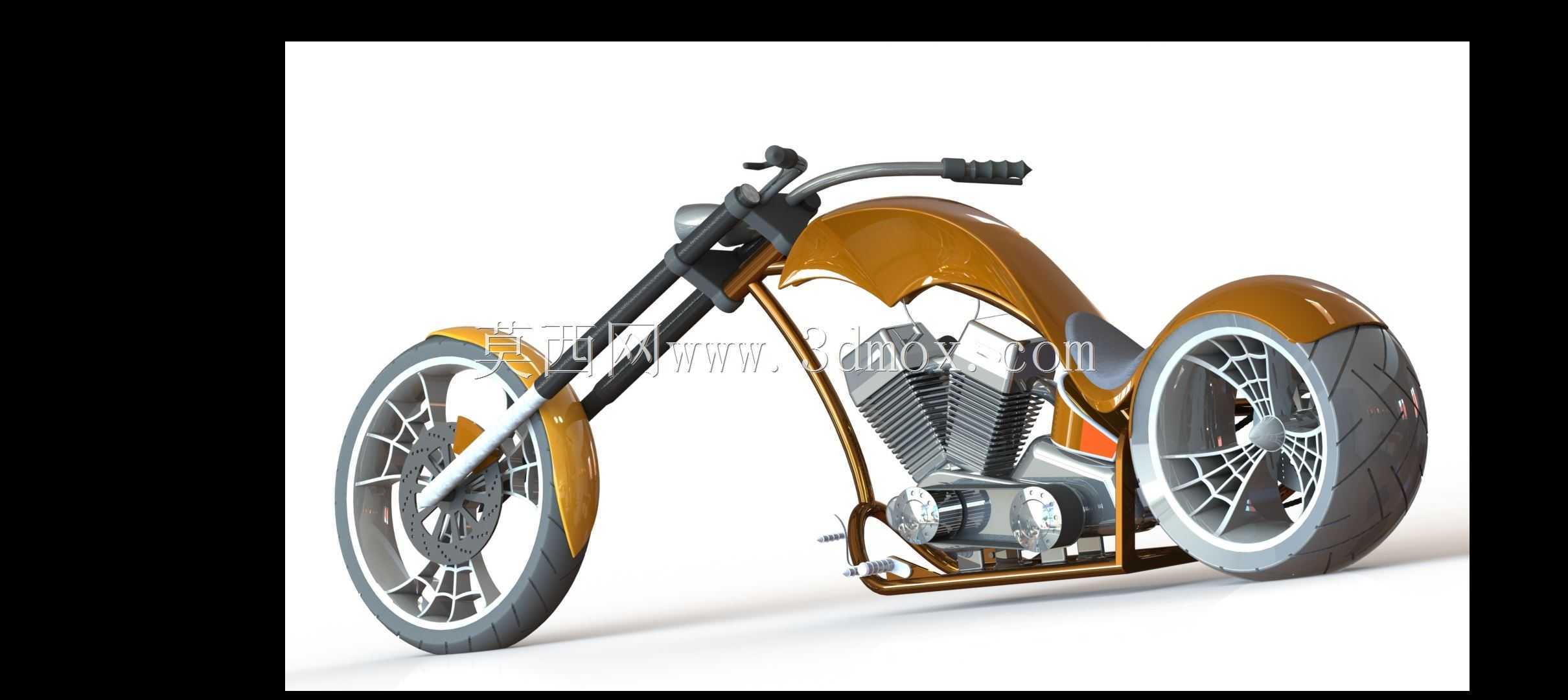

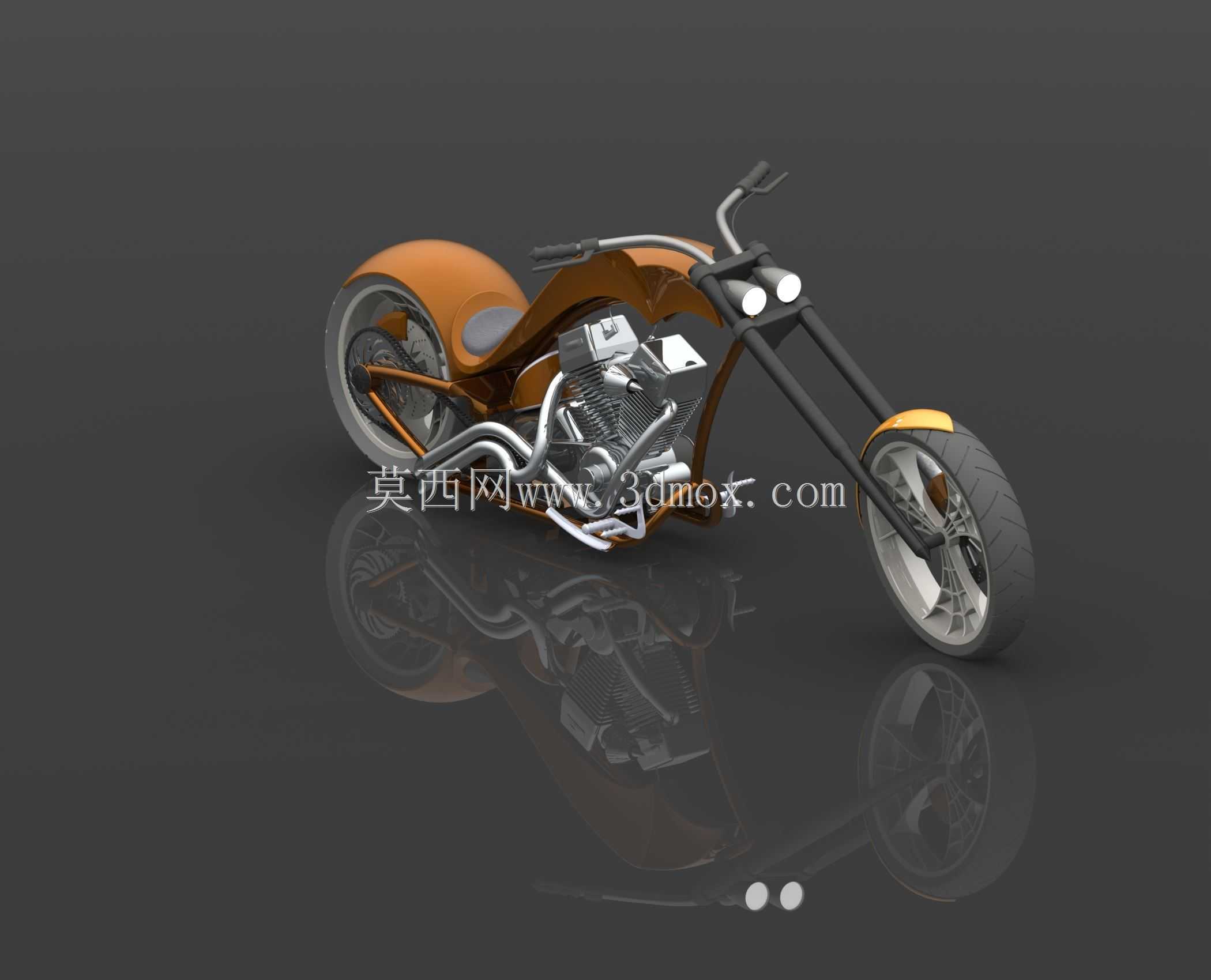

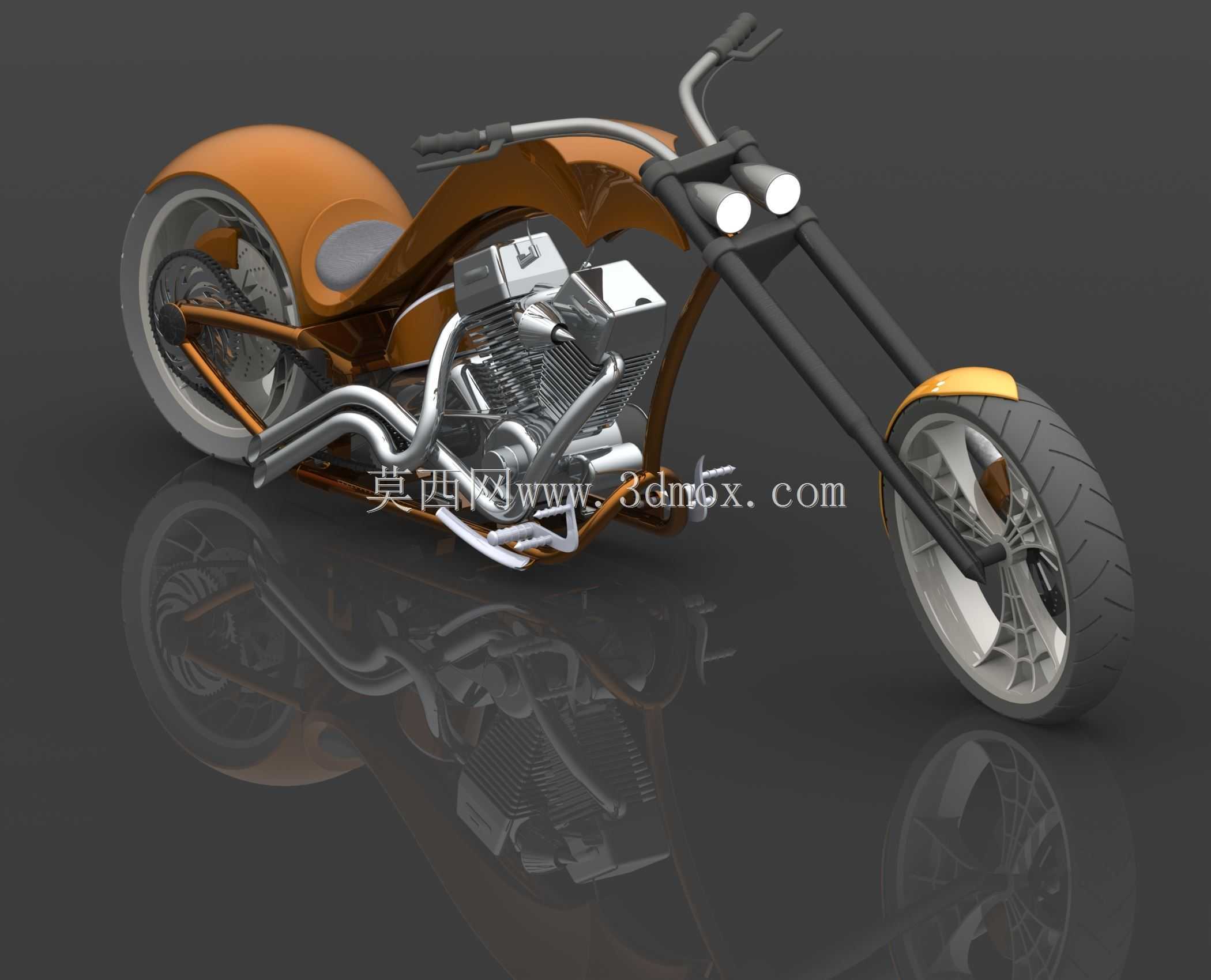

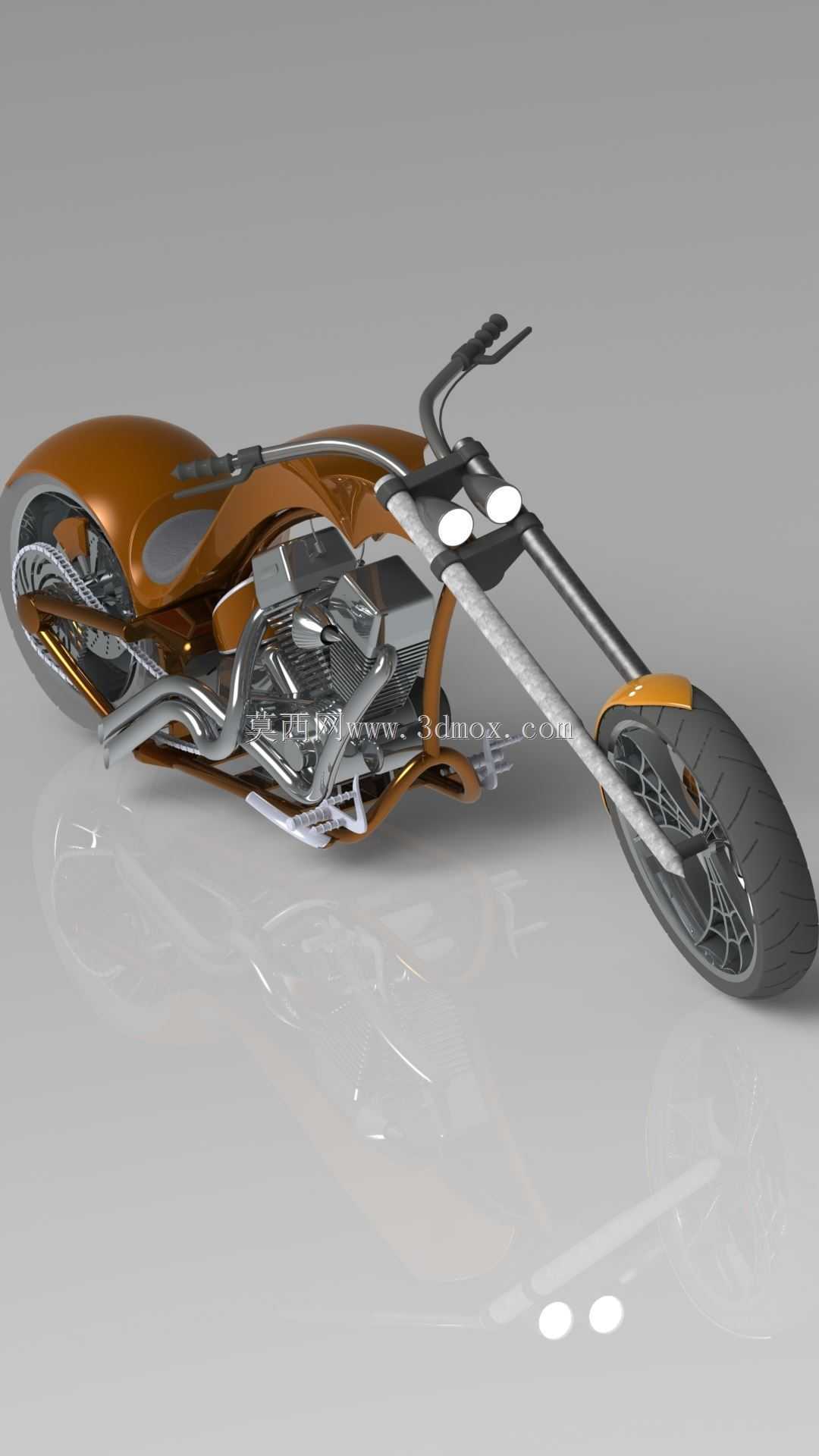

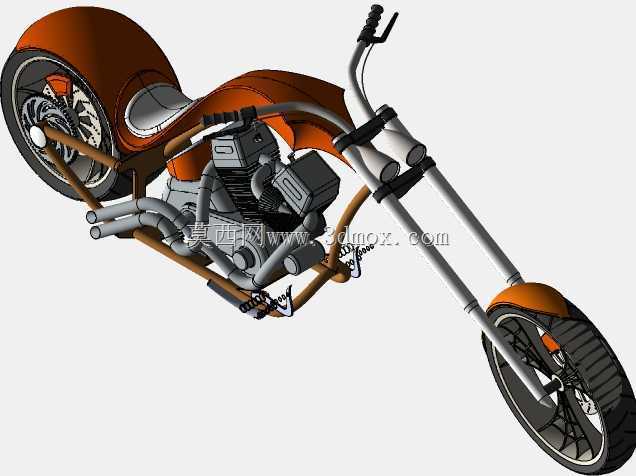

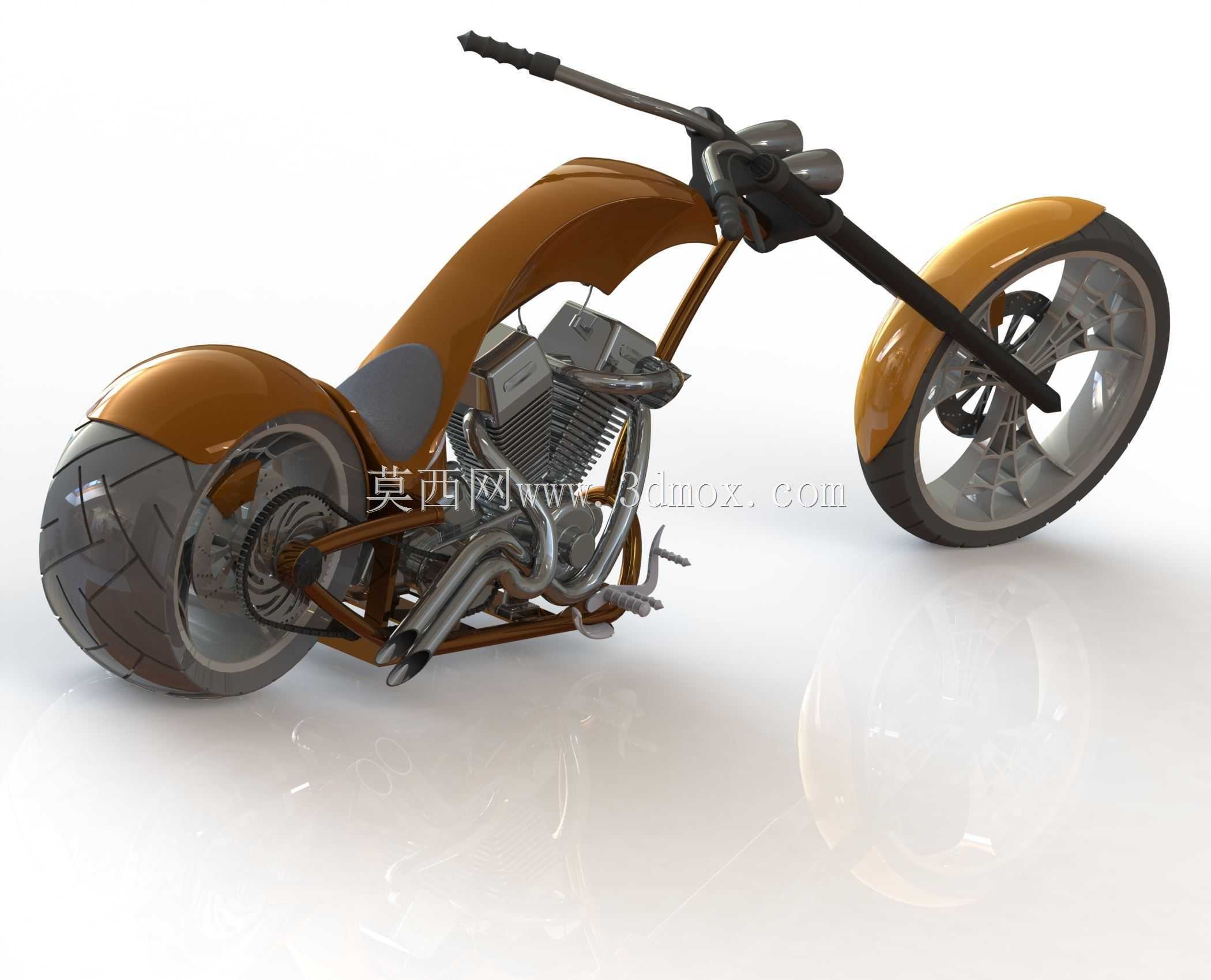

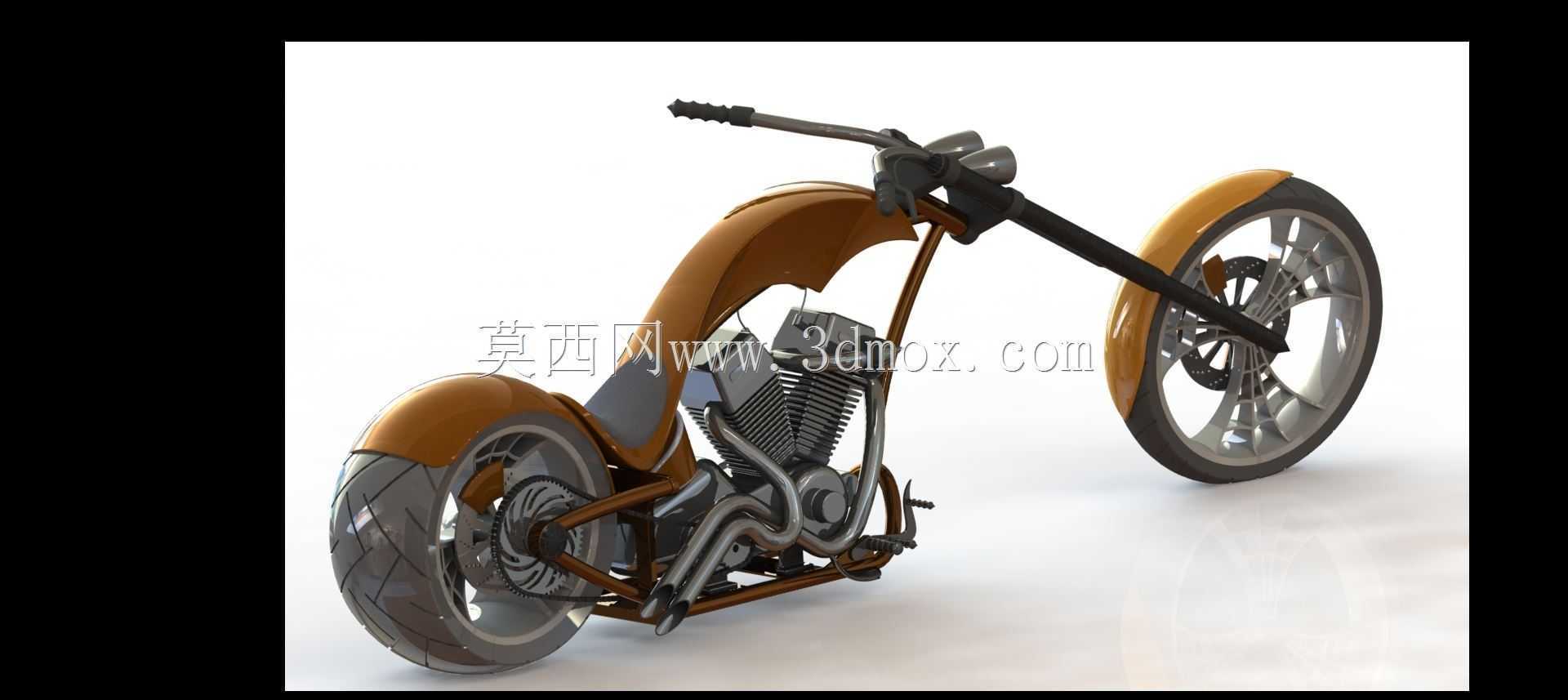

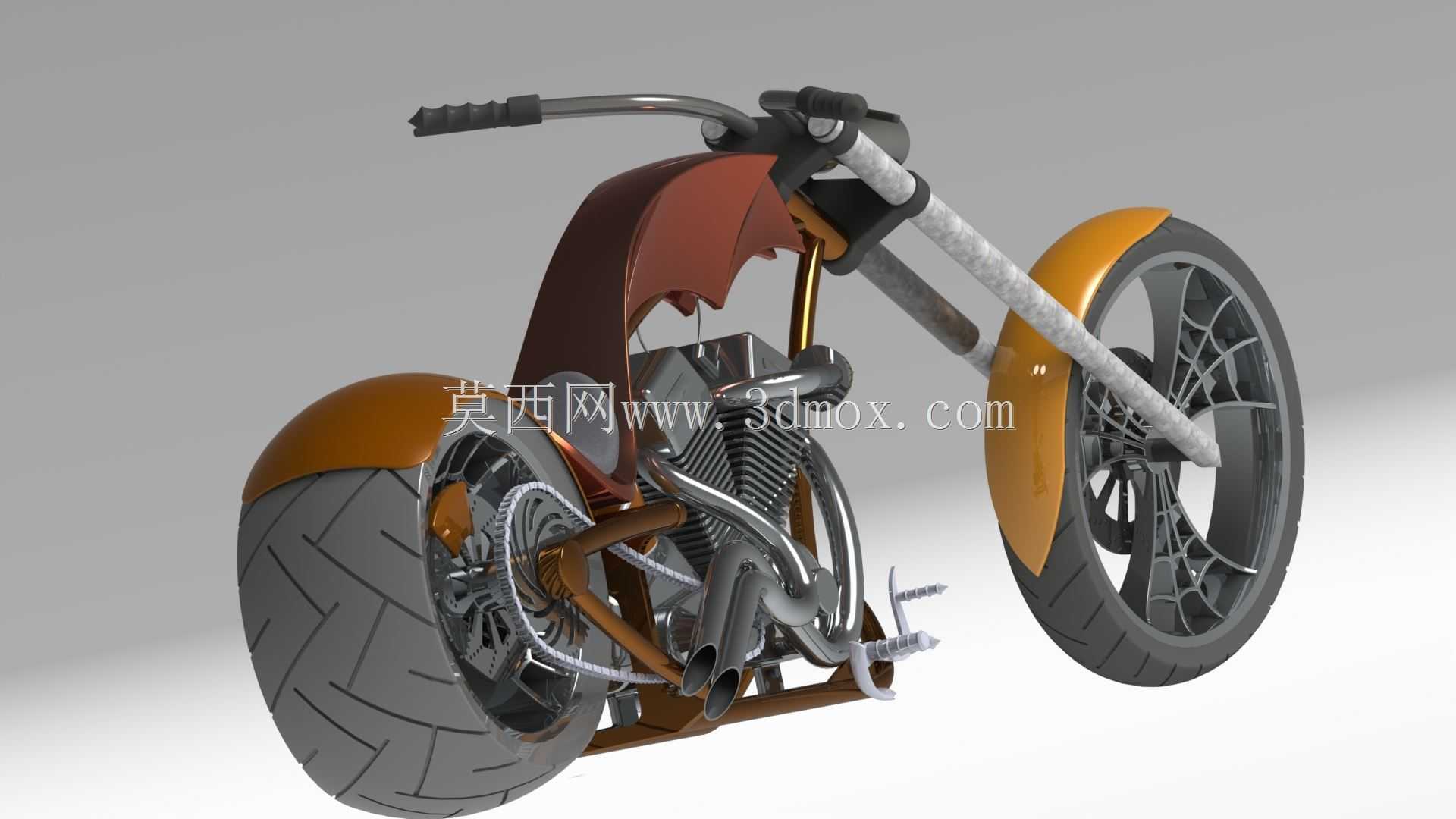

　　本次呈现的定制巡航摩托车结构，针对美式长前叉改装车型的结构特性完成全参数化建模，覆盖从行走系统到动力总成的全部核心部件，可直接用于改装方案验证、结构受力校核以及展陈样车的加工参考。从实际应用场景来看，这类定制车型主要面向机车文化展陈、个性改装定制、影视道具制作以及机车爱好者的改装参考场景，区别于量产通勤摩托，其结构设计更偏向视觉张力与机械美学的表达，同时兼顾基础行驶功能的可靠性。

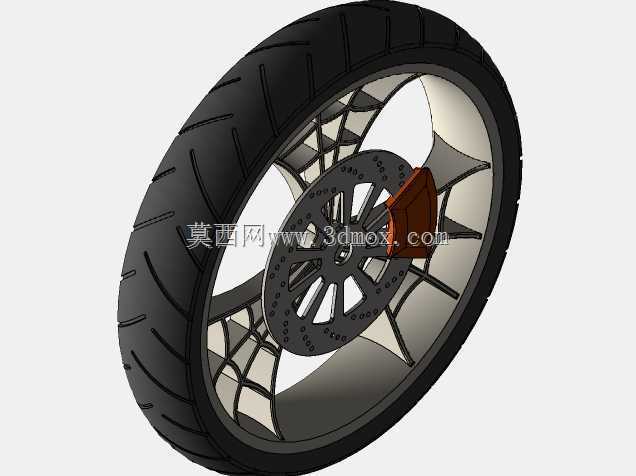

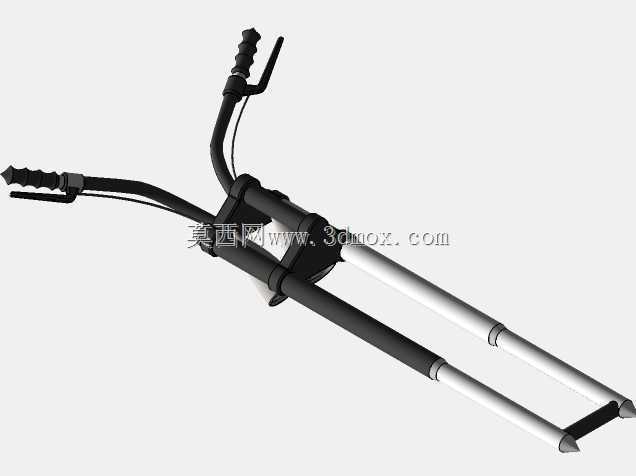

　　设计过程中首先确定了长前叉的倾角参数，前叉与地面垂线的夹角设置为32度，这个角度既保证了长轴距带来的舒展视觉效果，也避免了过大倾角导致的转向沉重问题，前叉总长控制在1120mm，上下联板的间距为210mm，采用双管式前叉结构，内部预留了减震器的安装空间，前叉末端的轮毂安装轴径为20mm，适配直径660mm的前轮总成，前轮采用辐条式轮毂结构，辐条采用仿生蛛网式排布，单根辐条厚度为8mm，既保证了轮毂的径向承载能力，也通过镂空结构降低了轮组重量，前轮配套的浮动刹车盘直径为280mm，刹车卡钳安装位预留了对向四活塞卡钳的安装孔位，安装孔距为100mm，符合通用改装卡钳的安装标准。

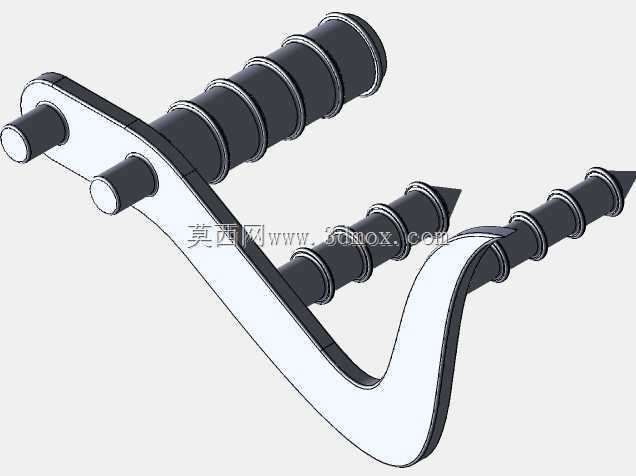

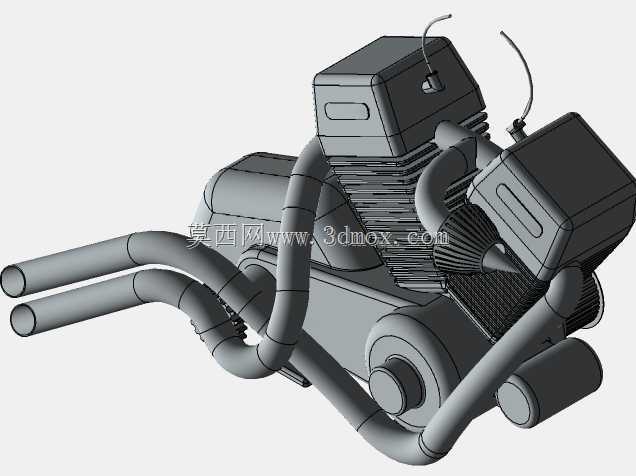

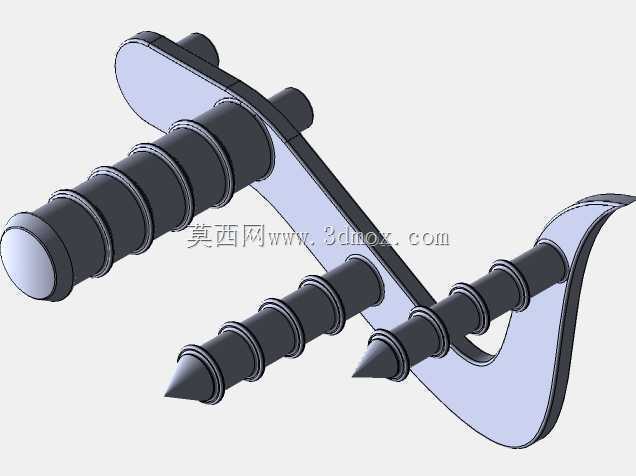

　　动力总成部分采用V型双缸发动机结构，缸体夹角为45度，是美式巡航车型的经典缸体布局，发动机整体安装位采用三点式悬挂结构，前悬挂点设置在缸体前端下方，后两个悬挂点对称布置在变速箱两侧，安装孔位的同轴度公差控制在0.1mm以内，避免安装后出现应力集中问题。发动机的散热鳍片厚度为3mm，鳍片间距为8mm，兼顾自然风冷的散热效率与铸造工艺的可行性，发动机左侧布置了脚踏启动机构，脚踏的转动行程为120度，复位弹簧的安装位预留了直径12mm的销轴孔，右侧布置了后刹车踏板，踏板的踩踏行程为35mm，通过拉杆结构连接后轮刹车总成。

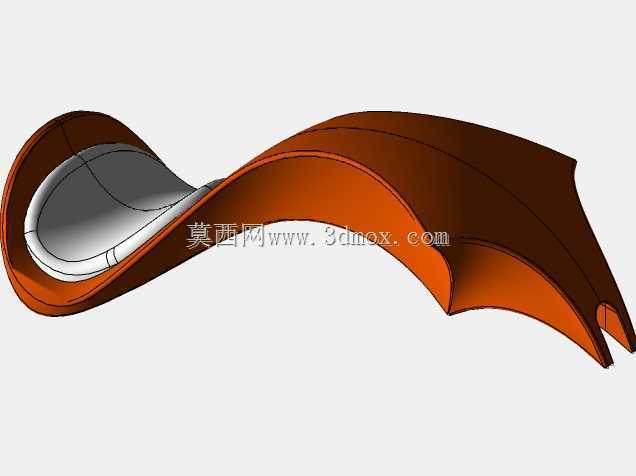

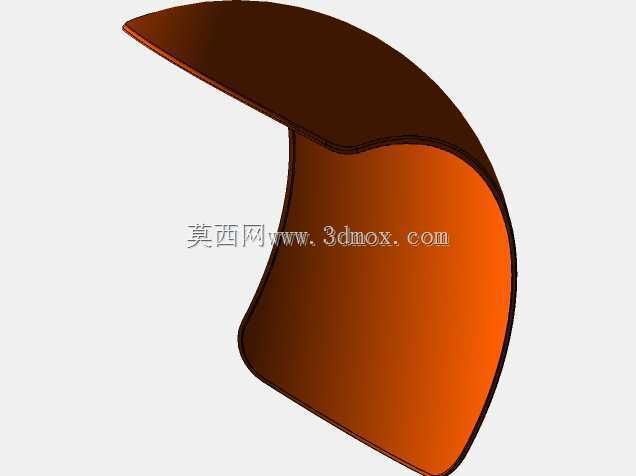

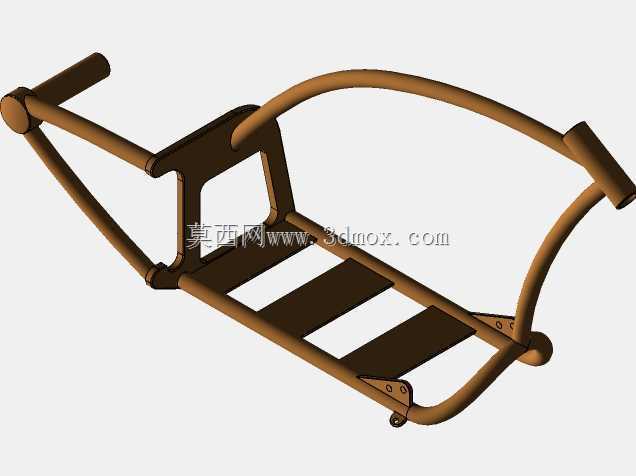

　　车架部分采用硬尾式结构，区别于量产车型的后减震结构，硬尾车架更能凸显定制车型的极简机械风格，车架主管采用直径38mm的无缝钢管弯折成型，弯折处的圆角半径为120mm，避免弯折处出现应力集中导致的车架断裂风险，车架后部的座椅安装位高度为620mm，座椅采用一体式凹陷造型，贴合骑行时的人体坐姿，坐垫下方预留了电瓶与简单电控元件的安装空间，空间尺寸为180mm120mm100mm，可容纳常规12V7Ah的摩托车电瓶。油箱采用流线型水滴造型，油箱最宽处为320mm，长度为580mm，容量约为12L，油箱底部预留了油泵安装位与出油管路的走管空间，油箱与车架的连接采用前后两个安装点，前安装点设置在车头转向管后方，后安装点设置在座椅前端下方，安装点均预留了橡胶缓冲垫的安装位置，降低行驶过程中油箱的震动异响。

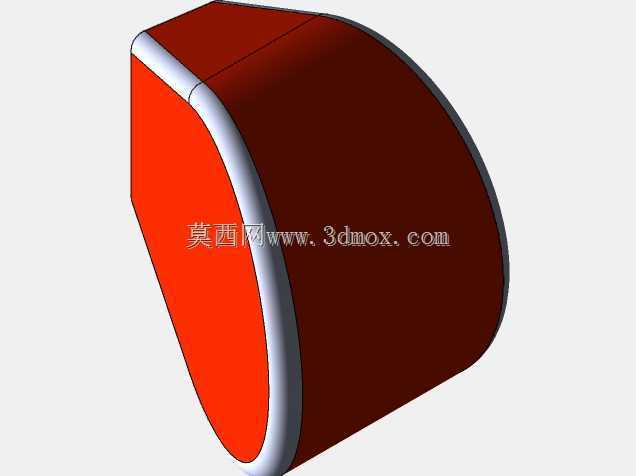

　　后轮总成与前轮采用同尺寸的辐条轮毂，后轮宽度为180mm，比前轮宽60mm，保证高速行驶时的后轮抓地力，后轮的安装轴径为25mm，后平叉与车架的连接销轴直径为22mm，后平叉的长度为480mm，虽然是硬尾结构，但后平叉与车架连接处预留了缓冲衬套的安装位，可过滤行驶过程中部分路面传来的细碎震动。整车轴距控制在1850mm，整车长度为2420mm，车把高度为980mm，车把采用后掠式设计，后掠角度为15度，握把直径为28mm，符合通用改装车把的尺寸标准，车把两端预留了后视镜、离合手柄、刹车手柄以及控制开关的安装位，安装孔位均采用通用标准尺寸，方便后期配件的替换改装。前大灯采用双圆灯并排布局，单灯直径为90mm，安装在前叉联板的前方支架上，支架采用厚度5mm的钢板冲压成型，保证大灯安装的稳定性。

　　建模过程中所有部件的配合间隙均按照实际装配要求设置，转动部件的转动副预留了0.2mm的间隙，固定连接部件的贴合面公差控制在0.05mm以内，所有安装孔位均标注了对应的尺寸与公差要求，可直接导出工程图用于零部件的加工制作，对于焊接连接的部位，均预留了1.5mm的焊接收缩余量，避免焊接后部件出现尺寸偏差。整个模型的结构完全按照实际可行驶的定制摩托参数搭建，没有为了视觉效果牺牲结构合理性，每个部件的尺寸边界都考虑了实际加工与装配的可行性，既满足了定制车型的视觉设计需求，也具备实际的工程参考价值。
