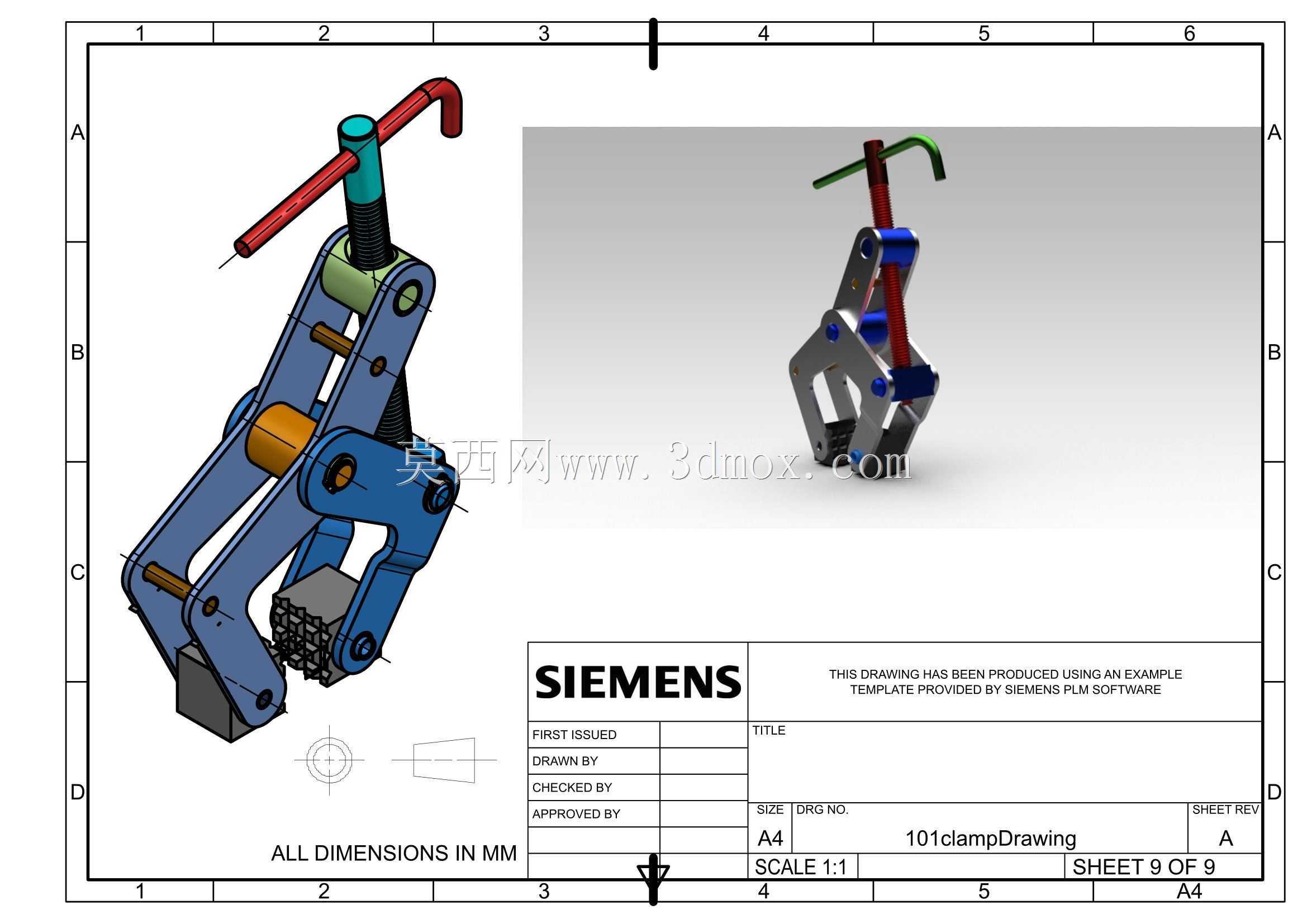

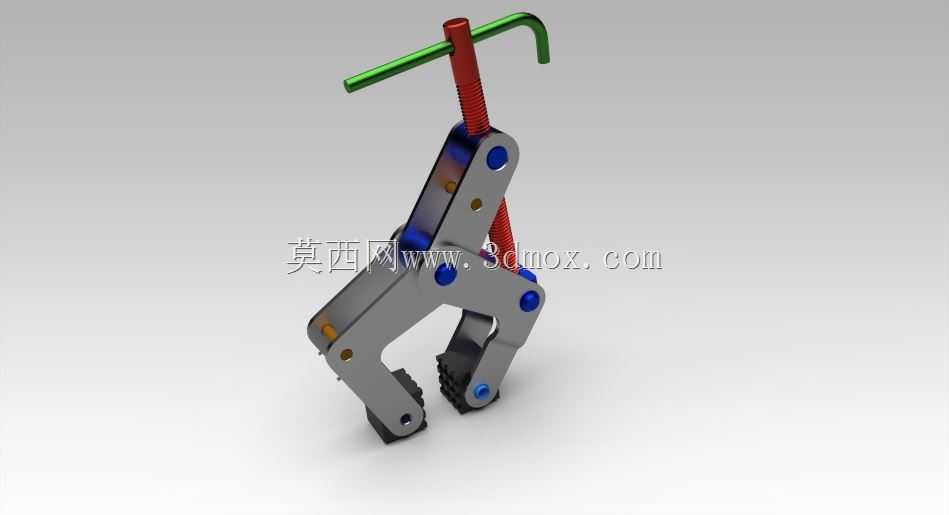

手动连杆式快速夹紧工装夹钳结构

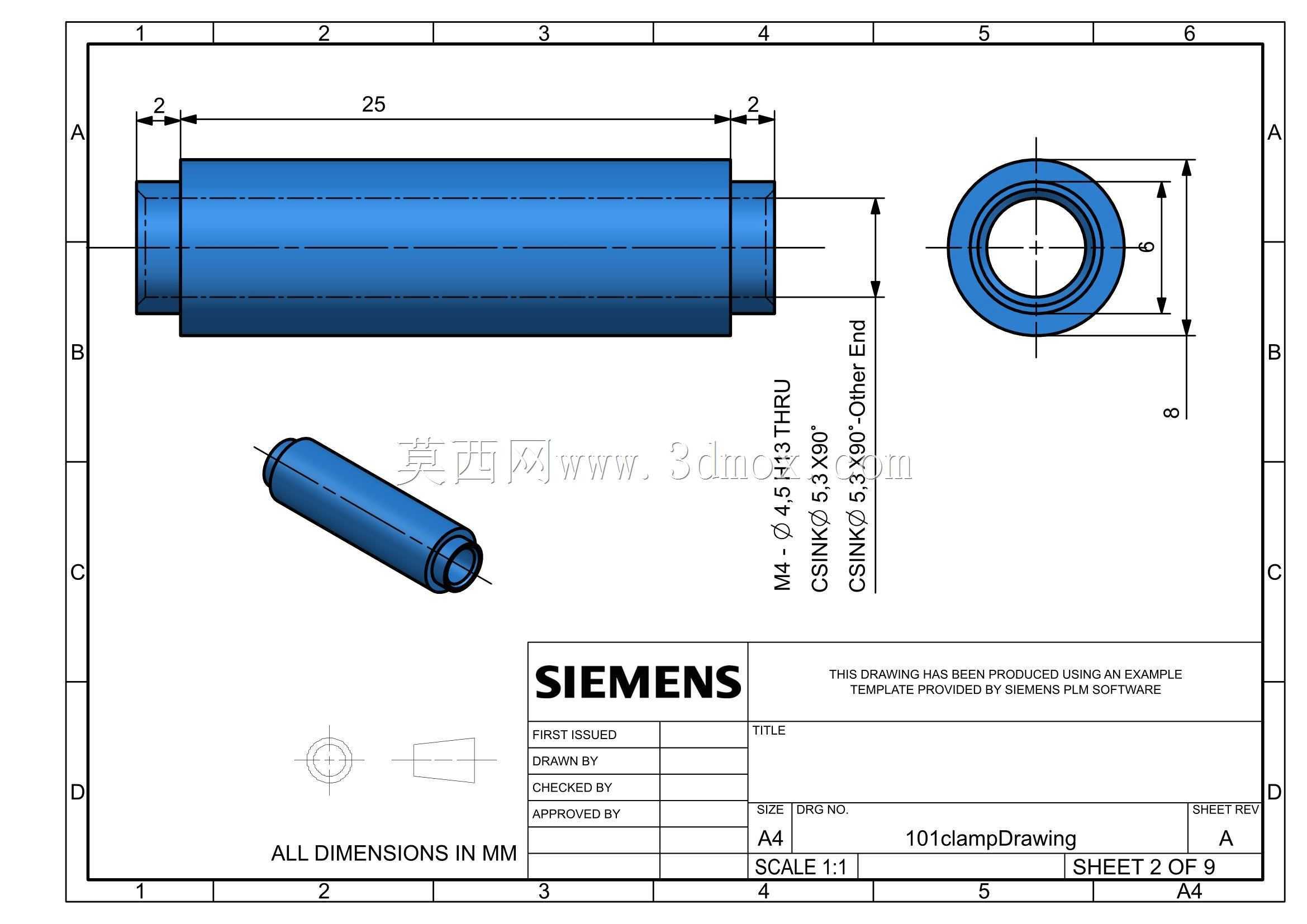

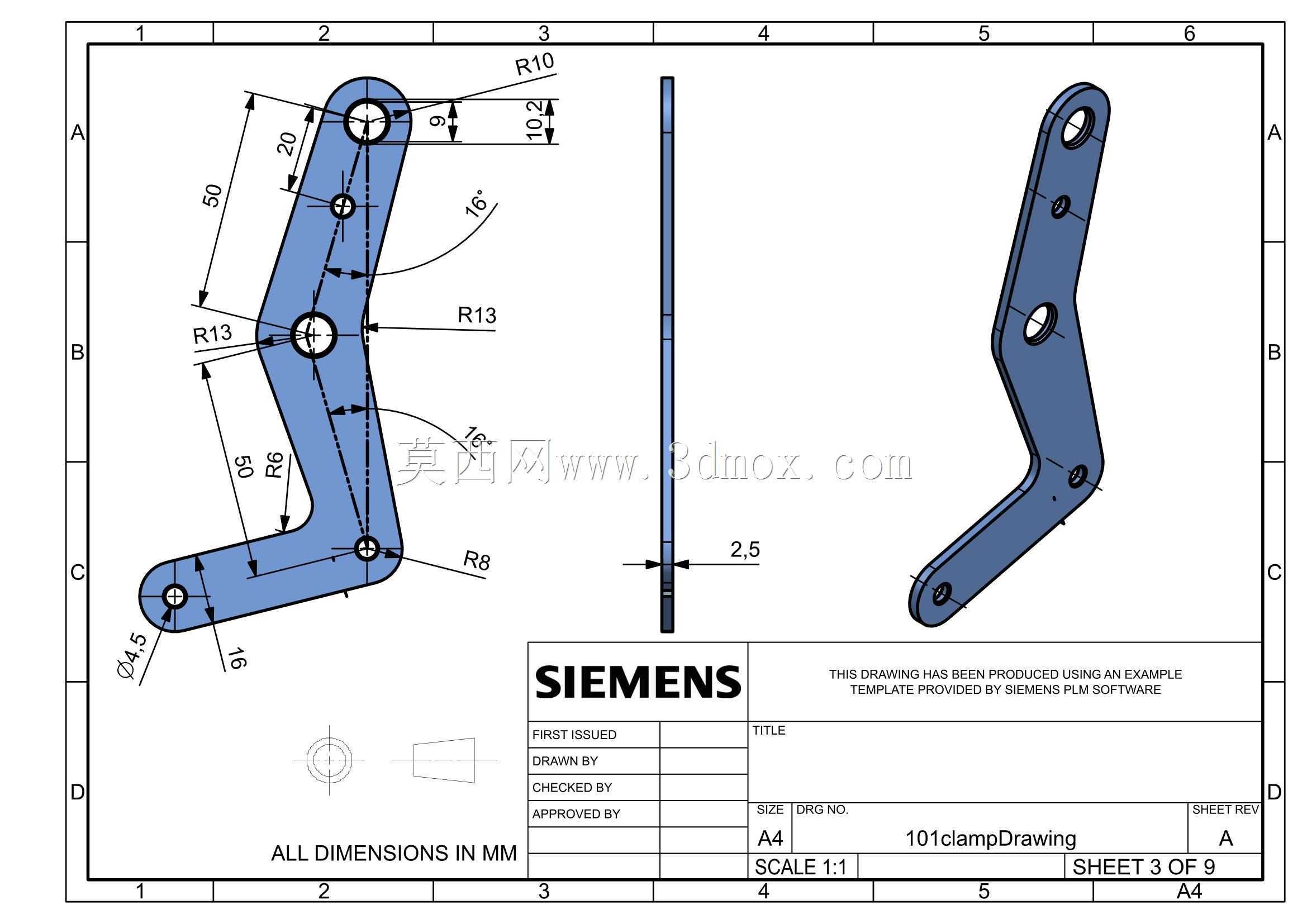

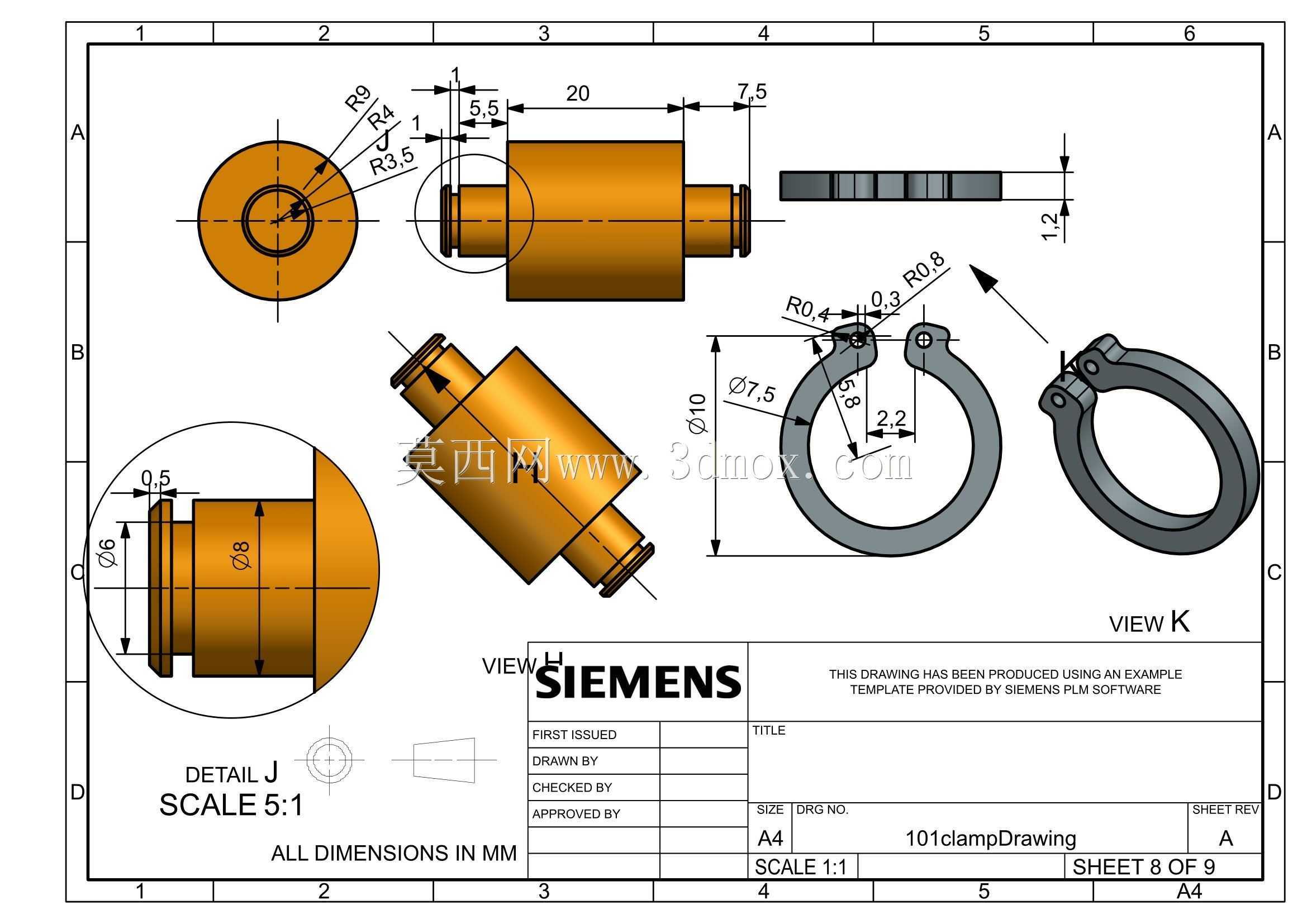

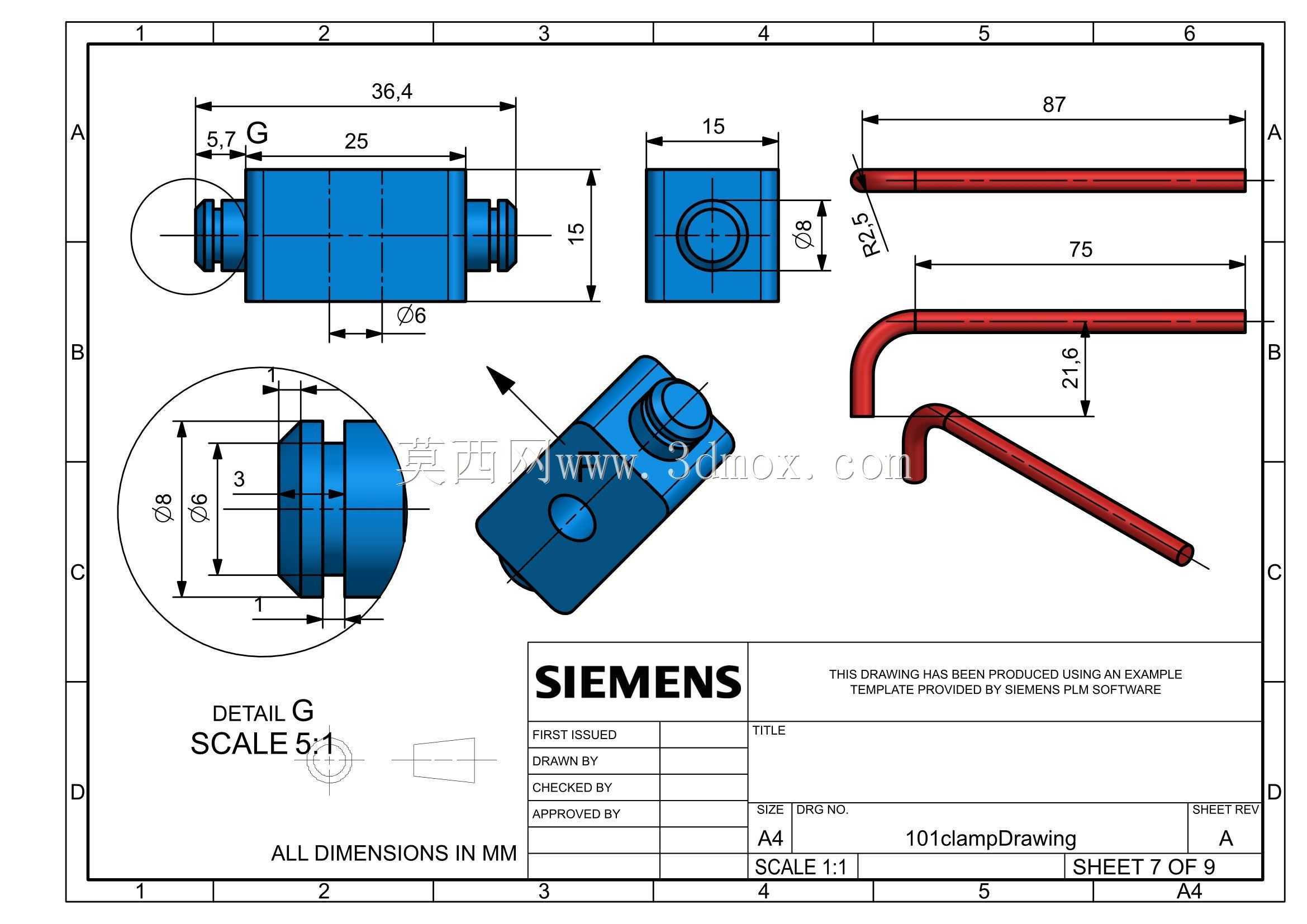

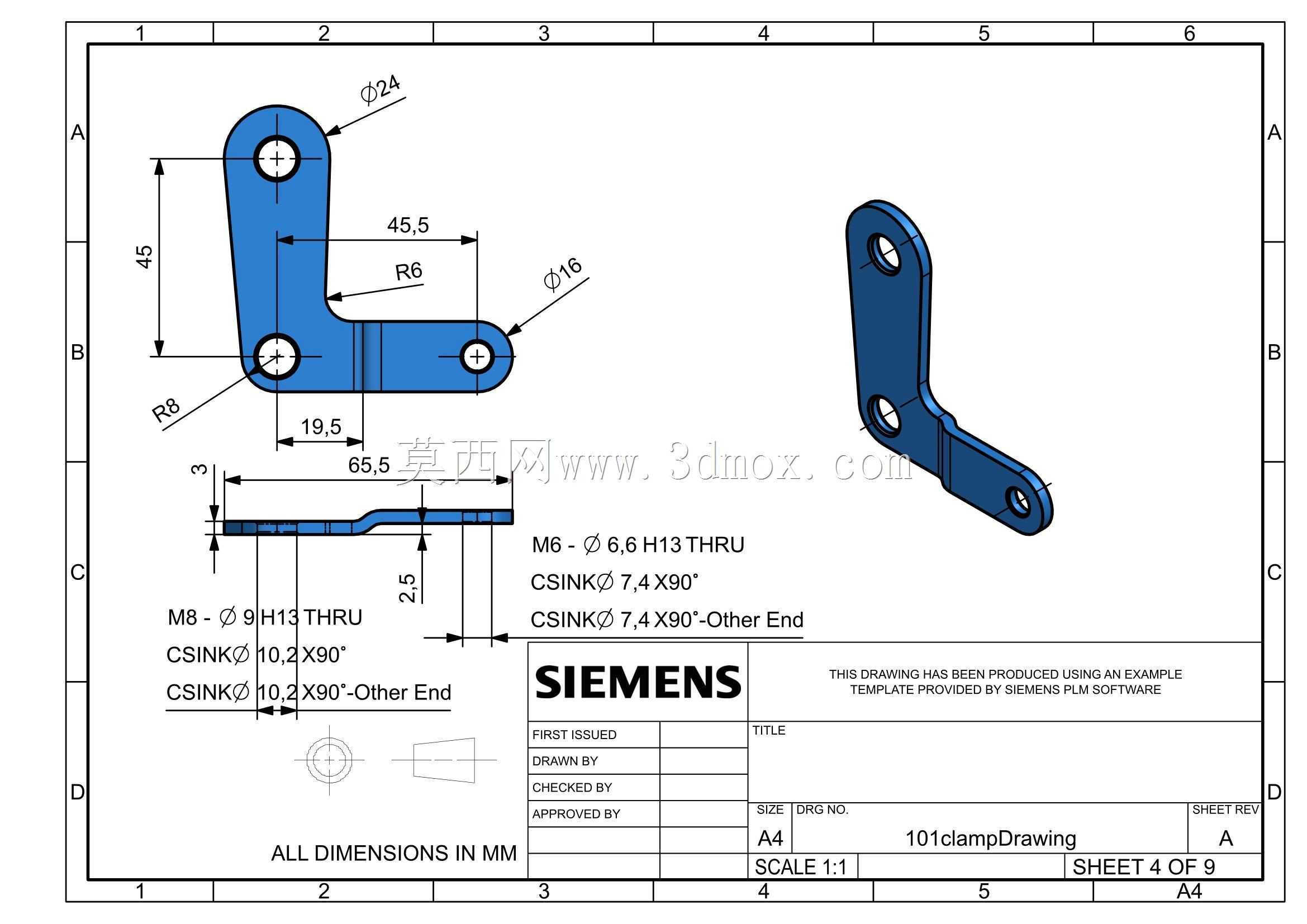

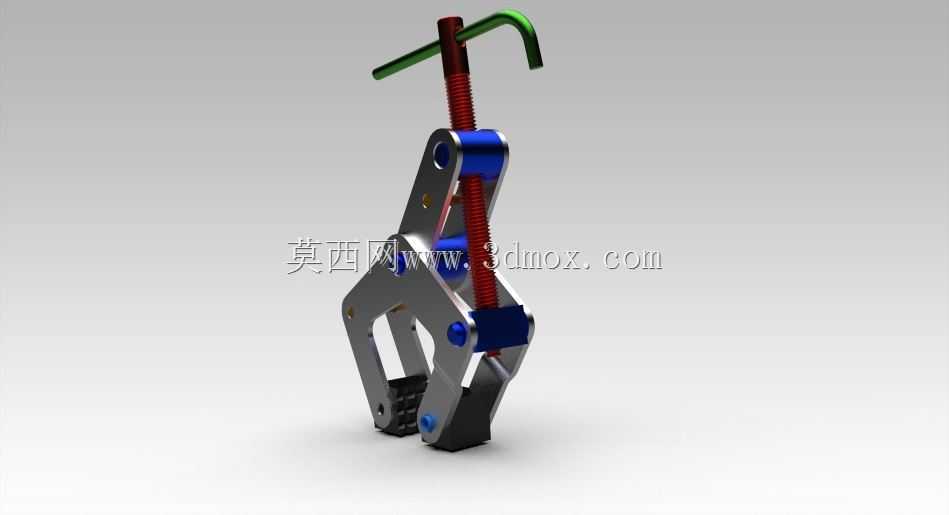

　　这类手动连杆夹钳常应用在机加工工位工件装夹、焊接工装定位、装配线工件临时固定场景，依靠连杆机构的死点特性实现夹紧后的自锁，避免加工过程中受振动、切削力影响出现松脱，相比传统螺栓压紧结构，装夹拆卸效率能提升数倍，操作时仅需扳动顶部的手柄即可完成夹紧与松开动作，无需额外工具辅助。从结构设计来看，整体采用多连杆铰接布局，主体承载臂采用弯折钢板结构，铰接点通过销轴连接，各转动副预留合理配合间隙，保证手柄扳动时无卡滞，同时铰接位置做了加厚处理，承受夹紧反力时不会出现结构变形。

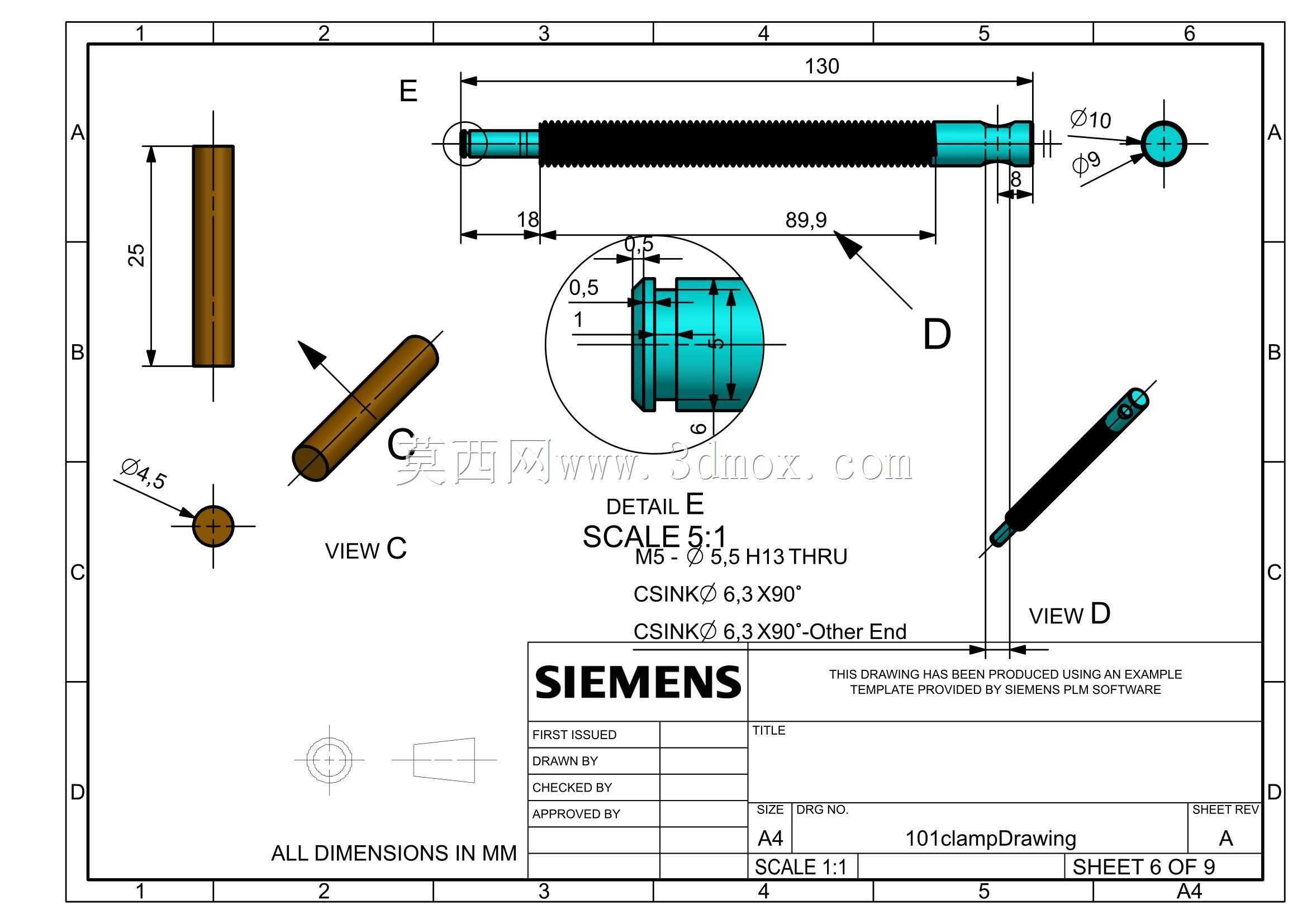

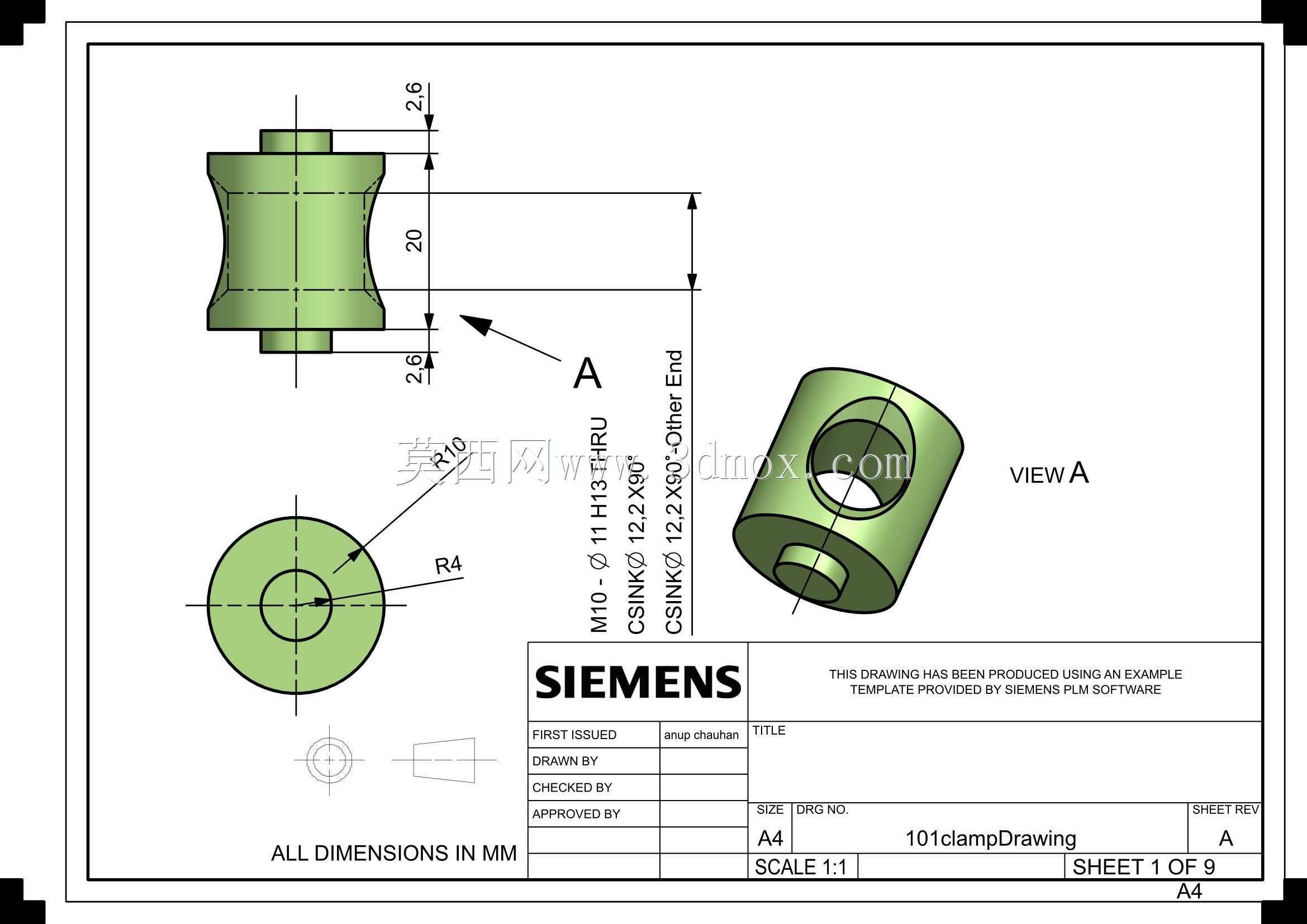

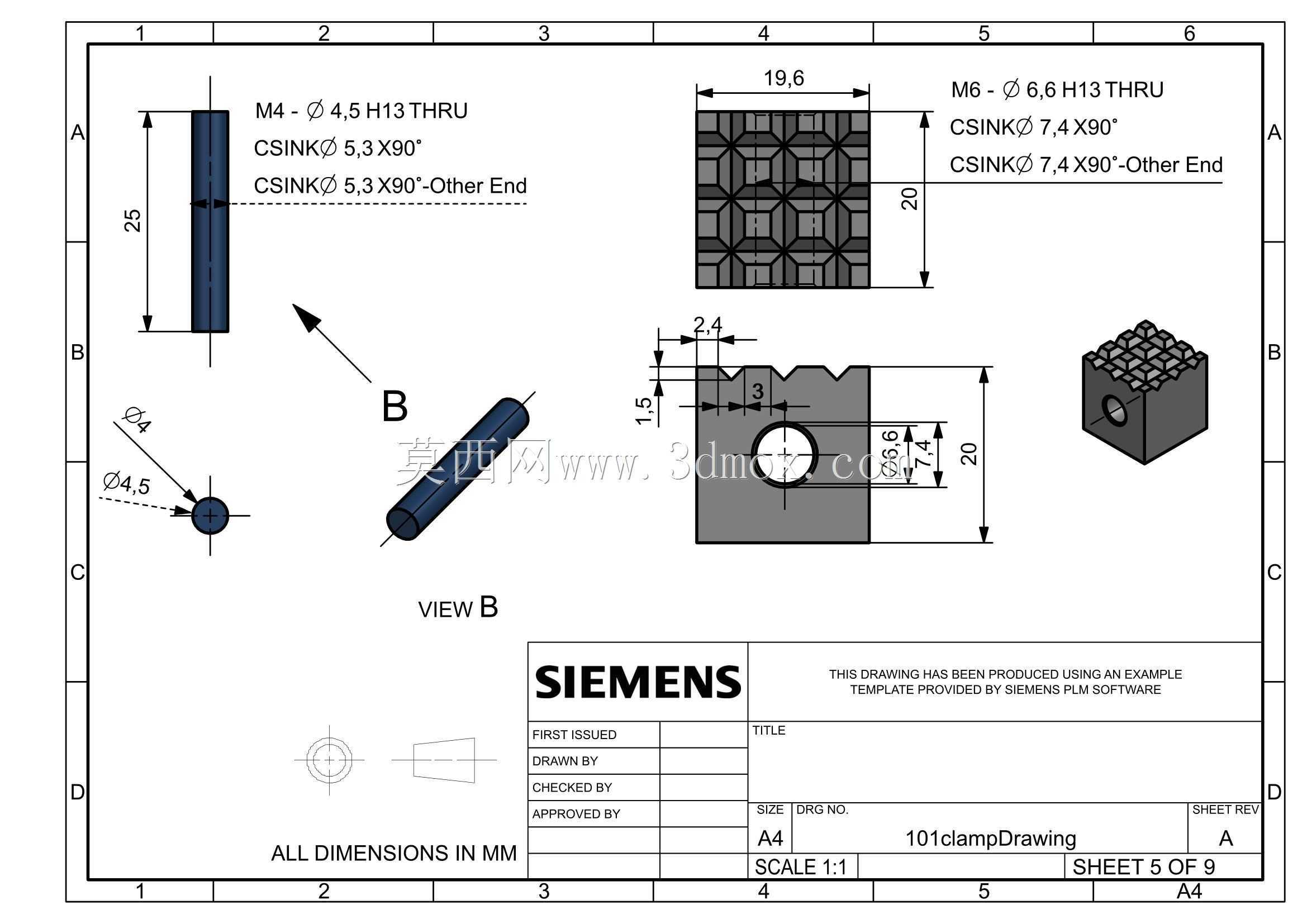

　　顶部的调节螺杆可根据被夹持工件的厚度调整夹紧行程，适配不同尺寸规格的工件装夹需求，螺杆端部搭配压块，增大与工件的接触面积，避免夹紧力集中造成工件表面压伤，压块与螺杆端部采用活动连接，可自适应工件表面的微小角度偏差，保证夹紧面完全贴合。夹钳底部设置安装基准面，预留两个固定安装孔，可通过螺栓直接固定在工装平台、机床工作台或者焊接变位器上，安装时需保证固定面平面度公差在0.1mm以内，避免夹钳安装后出现偏斜，导致夹紧力方向偏移影响装夹可靠性。

　　整体结构的力传递路径经过优化，手柄处施加的较小操作力，通过连杆的力放大效应，最终在夹紧端输出数倍的夹紧力，满足常规金属切削、焊接装配场景下的装夹力需求，同时连杆机构到达死点位置后，即使工件受外力产生振动，夹钳也不会自行松开，只有反向扳动手柄脱离死点位置才能松开工件。设计过程中各铰接销轴的剪切强度、主体臂的抗弯强度都经过受力校核，保证在额定夹紧力下各零件应力处于材料许用应力范围内，长期重复使用不会出现塑性变形或者断裂失效，活动铰接位置可预留润滑注油空间，定期加注润滑脂即可降低转动磨损，延长整体使用寿命。
