手掷式无动力滑翔机结构设计方案

这款手掷发射滑翔机的结构设计，核心围绕手抛起飞阶段的初始动能留存、低速滑翔阶段的升阻比优化、以及日常飞行中的抗损性能三个核心维度展开，区别于动力航模的设计逻辑，无动力手掷滑翔机没有持续动力输入，所有飞行能量全部来自起飞瞬间操作者施加的手掷动能，因此每一处结构细节的设计都要服务于能量利用效率的提升。从实际应用场景来看，这类滑翔机主要用于航空模型运动中的F3K类别赛事，同时也可作为青少年航空科普教育的实操载体，帮助学习者直观理解翼型升力、重心配平、气动布局等航空基础原理，也可供航模爱好者进行日常休闲飞行、航线调试练习使用。

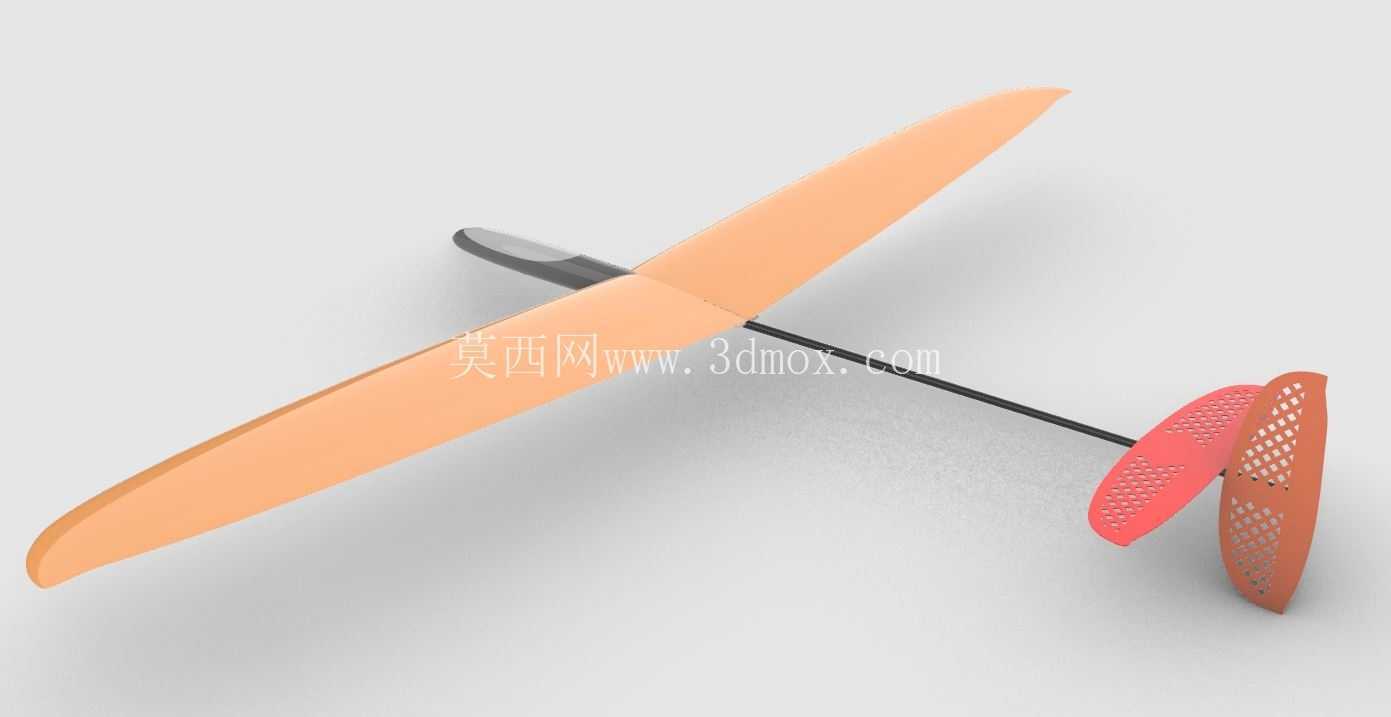

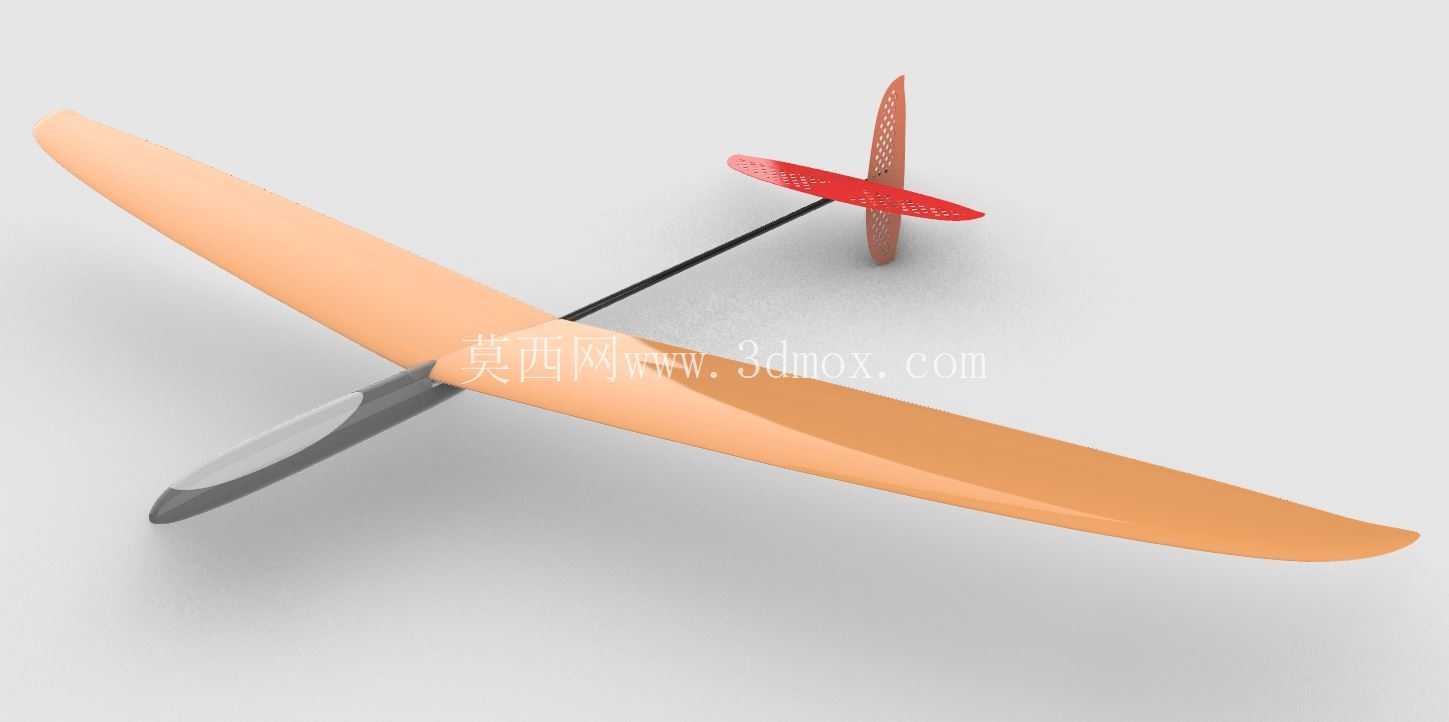

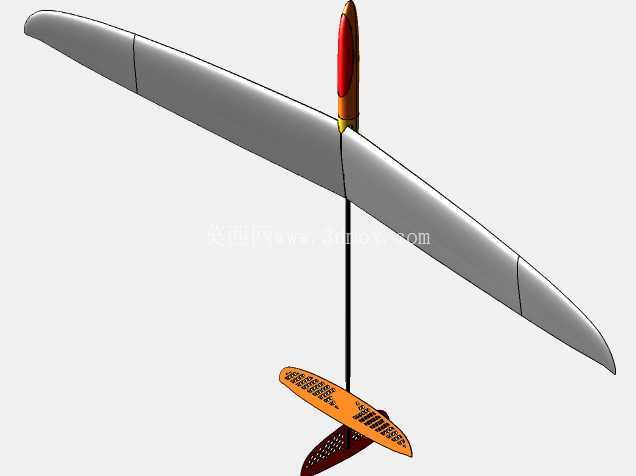

在功能特性层面，该机型采用高置单翼加后置尾翼的常规布局，机翼选用大相对厚度的低速翼型，能够在较低的飞行速度下维持足够升力，降低失速临界速度，保证滑翔阶段的留空时间。机翼前缘做了钝化处理，避免手掷发射瞬间因迎角过大导致的气流过早分离，机翼后缘预留了操纵面安装位，可根据飞行调试需求加装副翼、升降舵的操纵结构，也可简化为固定翼面用于入门级无操纵滑翔飞行。尾翼部分采用水平尾翼加垂直尾翼的分体式设计，水平尾翼提供纵向安定性，垂直尾翼保障航向稳定性，尾翼与机翼之间通过细长的碳纤维连接杆连接，这种设计能够在保证尾翼力臂长度足够的前提下，最大限度降低机身中段的结构重量，减少不必要的气动阻力。

从设计思路来看，整机的重心位置被严格控制在机翼平均气动弦长的30%至35%区间内，这是手掷滑翔机的最优重心范围，既能够保证滑翔阶段的纵向静稳定性，避免飞行中出现波状飞行损失动能，也不会因重心过于靠前导致俯冲加速、留空时间缩短。机身头部设计有可调配重舱，可通过增减配重块的方式调整整机重心位置，适配不同操作者的手掷力度、不同飞行场地的气流条件，配重舱外部做了流线型整流处理，避免头部凸起产生额外的寄生阻力。机翼与机身的连接采用快拆式结构，无需额外工具即可完成机翼的拆装，方便日常携带与运输，连接位置做了限位设计，能够保证每次装机后机翼的安装角保持一致，避免反复拆装导致的气动参数偏移。

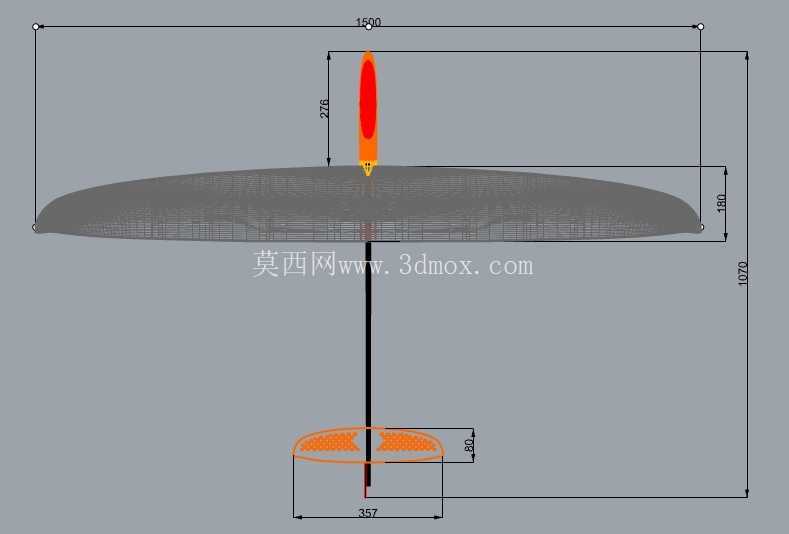

关于外形尺寸与安装边界，该机翼展控制在1.5米以内，属于典型的DLG手掷滑翔机尺寸范围，手掷发射时操作者单手握持机身头部即可完成发力，不需要额外的辅助发射装置。机身最大直径不超过30毫米，握持区域做了轻微的磨砂防滑处理，提升手掷瞬间的摩擦力，避免发力过程中出现打滑。整机所有外露的结构件均做了圆角过渡处理，没有尖锐凸起，一方面能够降低飞行过程中的气动阻力，另一方面也能避免落地撞击时出现应力集中导致的结构断裂，日常飞行中即使出现轻微的擦撞、迫降，也不会出现核心结构的损坏。尾翼的安装位置距离机翼后缘的长度经过反复测算，既能够避开机翼下洗气流的核心干扰区，保证尾翼操纵效率的稳定，也不会因力臂过长导致尾翼震颤、结构强度不足的问题。

在结构强度设计上，机翼主梁采用碳纤维棒作为加强筋，埋入机翼泡沫芯材内部，能够承受手掷发射瞬间的巨大过载，以及飞行过程中气流扰动产生的弯折力，机翼表面可覆盖热缩膜进行强化，进一步提升机翼的抗扭性能。尾翼采用轻薄的硬质泡沫材料制作，在保证足够刚度的前提下最大限度降低尾翼重量，减少整机尾部的配重需求，让整机的重量分布更加合理。整机的空机重量被控制在200克以内，较低的翼载荷能够让滑翔机在弱气流条件下也能获得良好的滑翔性能，遇到上升气流时可以轻松实现盘气流爬升，大幅延长留空时间。

从实际使用的角度出发，该结构设计预留了足够的改装空间，爱好者可根据自身需求加装微型舵机、接收机、锂电池等遥控设备，将其改装为遥控滑翔机，也可保持无动力无操纵的纯自由飞状态，用于基础的滑翔性能调试。机身底部设计有轻微的凸起滑橇结构，在草地等松软场地降落时，能够避免机身直接与地面摩擦，保护机身主体结构，不需要额外加装起落架，进一步降低整机的结构重量与气动阻力。
