四旋翼飞行器机架一体化结构设计

　　该结构件面向小型四旋翼飞行器的机架主体设计，采用中心球冠与四条放射机臂一体化的构型，主要用于承载飞控板、电池、电调以及电机安装座，并为螺旋桨动力系统提供确定的安装基准。在实际应用中，这类机架常见于教学实验平台、轻型航拍验证机、室内巡检样机以及航模开发阶段的机械载体。其核心作用不是直接产生升力，而是把四个旋翼的拉力可靠传递到中心体，同时在起降、轻微碰撞和机动飞行时维持整机几何关系稳定。

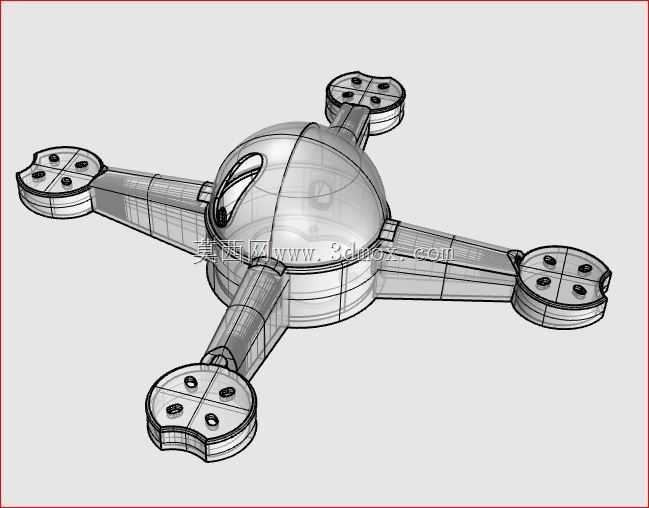

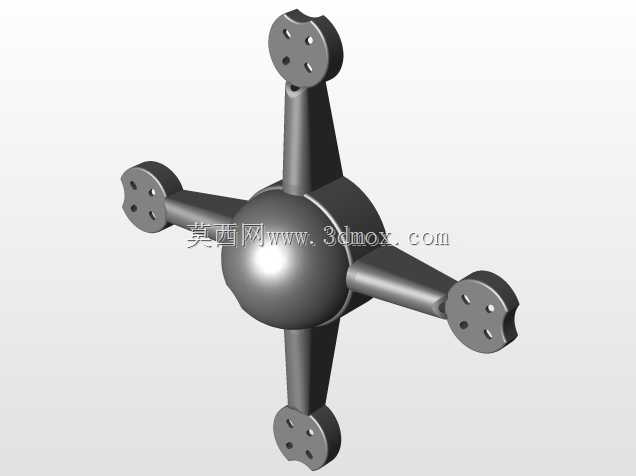

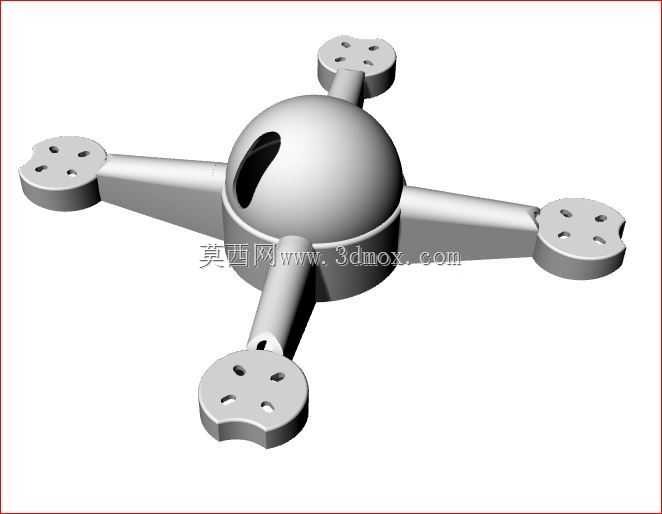

　　从结构布局看，中心体采用近似半球形隆起，内部形成相对集中的设备容纳空间。这种曲面外形相较平板式中心板具有更好的刚度连续性，能够在机臂拉力作用下降低局部应力集中。顶部开设的长圆孔可作为走线口、检修口或电池固定带通道，便于内部线束从中心舱向各机臂敷设。四条机臂沿周向均布，末端设置带四个安装孔的电机座平台，孔位用于固定无刷电机或电机减震座。末端平台边缘做了局部缺口处理，既减少材料堆积，也为电机底部出线、螺丝沉头或装配工具留出操作空间。

　　设计思路上，该模型强调机架本体的整体性与装配边界清晰。机臂从中心体向外逐渐过渡，截面并非简单等宽矩形，而是在根部保持较大连接宽度，以承受旋翼产生的弯矩和扭转载荷；向末端则过渡为较窄的连接段，以控制重量。对于多旋翼飞行器而言，机臂根部是疲劳和冲击的高发区域，因此在三维建模时需要重点检查根部圆角、壁厚连续性以及拔模方向。若采用注塑或3D打印制造，中心体与机臂连接处应避免突变台阶，否则在坠地或硬着陆时容易沿应力线开裂。

　　尺寸边界方面，四条机臂的末端安装面决定了电机轴距，也直接限制螺旋桨直径选择。设计时需要保证相邻电机轴线之间的距离大于两副螺旋桨半径之和，并预留桨尖安全间隙，避免高速旋转时发生打桨。末端四个安装孔的分布圆、孔径与孔深应匹配标准电机安装规格；若后续增加减震垫圈，还需在模型中预留压缩量。中心体内部净空则要考虑飞控板安装柱、电池厚度、接收机线束以及电调布置，不能只按外观曲面确定腔体高度。

　　在装配关系上，机架上表面和下表面应预留电子设备固定孔位或铜螺母预埋位置。飞控板通常需要水平安装在中心附近，因此中心体顶部或内部平台应提供平整基准面；电池若置于中心舱下方，机架重心应尽量落在四个旋翼构成的升力平面中心附近。机臂末端电机座平面与中心体基准面之间的平行度会影响动力输出方向，建模时应统一坐标系，避免四个电机座出现高度差或角度偏斜。对于需要折叠机臂的产品，此模型可作为固定臂版本的基础，再在臂根增加铰链与锁紧机构；但折叠方案会引入间隙和附加重量，需重新校核刚度。

　　从工程使用角度看，该结构还需考虑振动传递路径。电机旋转产生的高频振动会沿机臂传至中心体，进而影响陀螺仪和加速度计数据。若采用刚性一体机架，可通过在电机座与电机之间增加减震件、在飞控安装处增加阻尼球来改善；若机架本身为打印件，则应关注材料各向异性对振动特性的影响。走线方面，机臂内部或侧面可设计线槽，使电调线、信号线沿固定路径布置，避免线束被螺旋桨吸入或在飞行中晃动。

　　该模型的价值在于提供了一个清晰的四旋翼机架主体几何参考：中心体负责设备集成，机臂负责力流传递，末端平台负责动力安装。结构设计人员可以在此基础上继续细化壁厚、加强筋、螺柱、卡扣和舱盖；设备选型人员则可依据机臂间距、末端孔位和中心舱空间判断电机、桨叶、飞控与电池的适配范围。整体造型简洁，装配边界明确，适合作为小型多旋翼无人机机械方案验证和结构深化设计的基础构型。
