小型四旋翼OpenHD航拍飞行器结构设计

　　这套小型四旋翼飞行器的结构方案，核心围绕轻量化机载高清数字图传的搭载需求展开，整体起飞重量控制在250克以内，适配3S 850mAh锂聚合物电池的供电边界，机臂展开后的对角轴距约140毫米，属于典型的便携型微小型空中平台。从实际使用场景来看，这类尺寸的飞行器不需要预留过大的收纳空间，能够在林间、室内厂房、狭窄巷道等常规大型多旋翼无法进入的区域完成近距影像采集，也可作为机载图传设备的验证载机，直接在实飞状态下测试信号延迟、抗干扰能力与画面稳定性，避免大尺寸平台试飞带来的场地限制与意外碰撞风险。

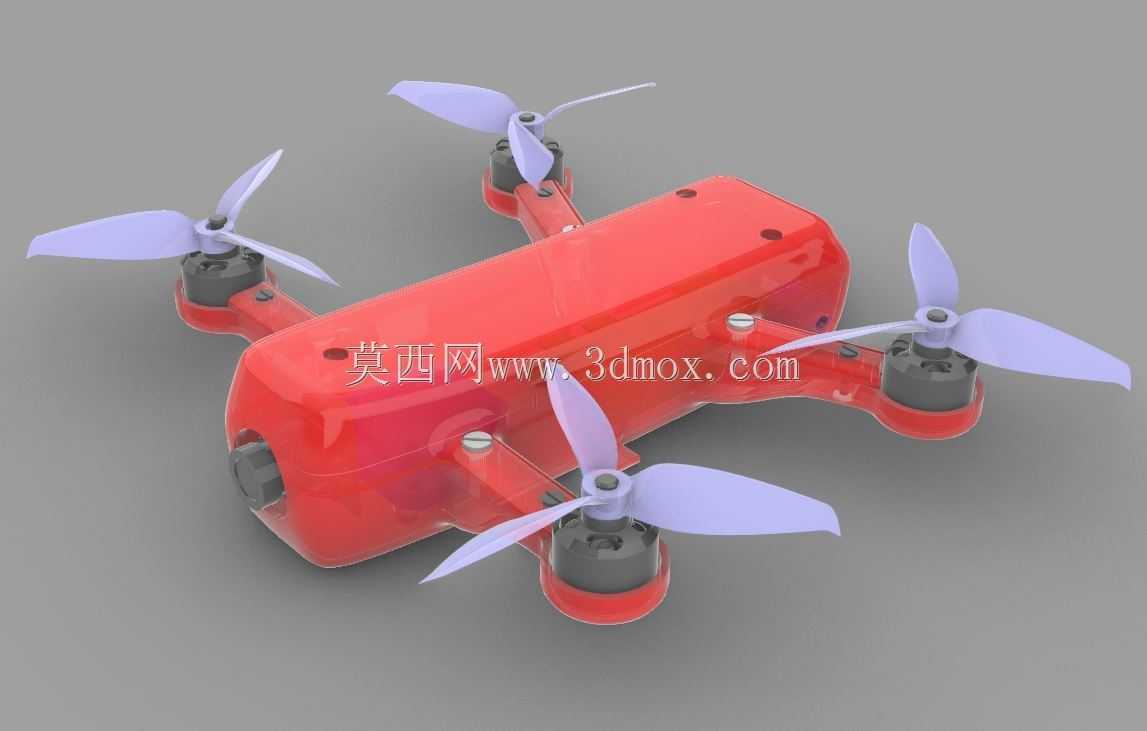

　　结构设计上，机身主体采用一体化流线型壳体，上壳与下壳通过侧边预埋的紧固点位连接，既减少了零散拼接件带来的装配误差，也让机身外表面保持连续顺滑，降低低空飞行时的空气阻力。壳体内部预留了规整的设备容纳腔，飞控、图传主板、电池的安装位置沿机身中心轴线对称排布，重心落在四个旋翼的几何中心附近，飞行过程中不会出现单侧偏载导致的姿态修正量过大问题。电池仓靠近机身中段，更换电池时不需要拆解整机外壳，掀开上部卡扣即可完成取放，日常外场作业的补给效率更高。

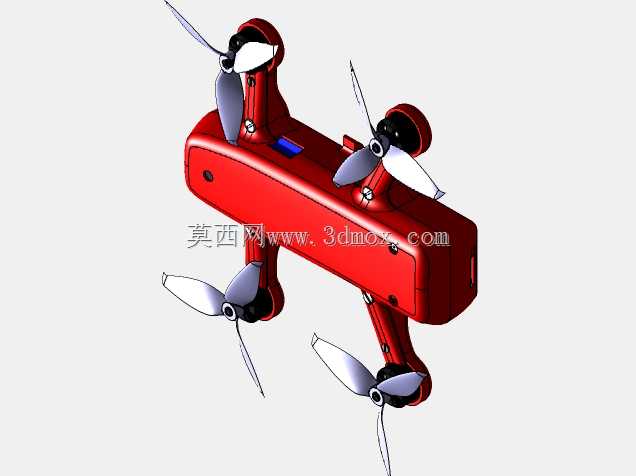

　　四个机臂从机身主体四角向外延伸，臂端的电机安装座做了局部加厚处理，能够抵消螺旋桨高速旋转产生的振动，避免振动直接传递到机身内部的摄像与图传组件，减少画面果冻效应。机臂与机身主体采用一体化成型结构，没有额外的铰接折叠结构，虽然牺牲了一定的收纳折叠能力，但大幅提升了臂身的结构刚性，在发生轻微碰撞时，应力能够沿臂身均匀传导到机身壳体，不会出现折叠铰接处断裂的问题。螺旋桨采用三叶式设计，相比同尺寸两叶桨，在相同电机转速下能够提供更充沛的拉力，同时拉力输出更线性，在低速悬停和小范围机动时姿态更稳定，适配近距航拍需要的平稳飞行要求。

　　从安装边界来看，电机安装座的孔位适配常用的微型无刷电机，接线可以沿机臂内部的走线槽引入机身腔体，外部没有裸露的线束，既降低了飞行中线束被螺旋桨剐蹭的风险，也让整机外观更整洁。机身前端预留了摄像头安装窗口，角度可以根据拍摄需求小幅调整，不需要额外加装外置挂载支架，进一步控制了整机的迎风面积与额外重量。机身壳体上预留的散热孔位对应内部图传与飞控的发热区域，飞行时的迎面气流能够直接穿过孔位带走热量，长时间连续飞行也不会出现元器件过热降频的问题。起落部分没有采用额外的独立脚架，而是利用机臂下端的凸起结构作为着陆支撑，在平整地面起降时能够让机身底部与地面保持足够间隙，避免摄像头与机身底面直接剐蹭地面，同时省去了独立脚架的重量，进一步压缩了整机的起飞重量。

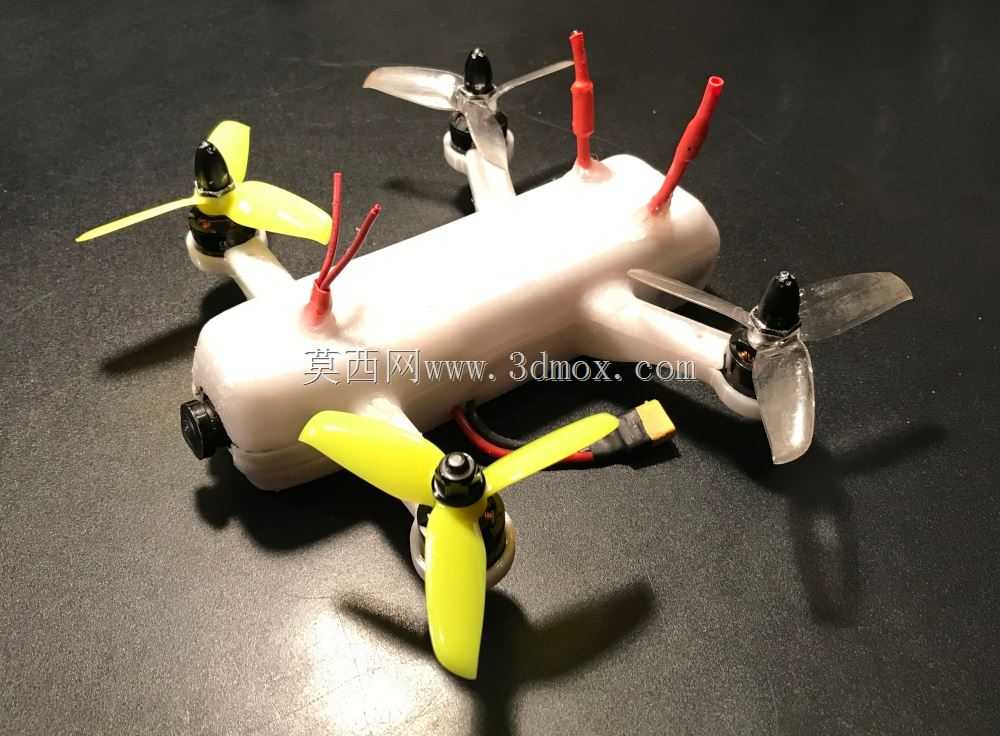

　　在结构验证阶段，这类小尺寸飞行器的设计需要反复核对重量与拉力的匹配关系，既要保证结构有足够的抗冲击强度，又不能因为壁厚过大导致超重。这套方案的壳体壁厚经过优化，在机身连接、电机座等受力较大的区域做了局部加厚，非受力的壳体区域则适当减薄，在保证结构强度的前提下把重量控制在合理区间。机臂的长度也经过匹配，相邻两个螺旋桨的转动范围没有重叠，不会出现桨叶干涉的问题，同时臂长不会过长导致整机刚性下降。飞控的安装位置预留了减震泡沫的粘贴空间，能够进一步过滤机身振动，提升飞行姿态的解算精度。整体结构没有采用复杂的异形曲面，壳体的拔模角度符合常规加工要求，无论是做3D打印验证还是小批量复材制作，都能够快速完成样件加工，缩短设备的迭代验证周期。
