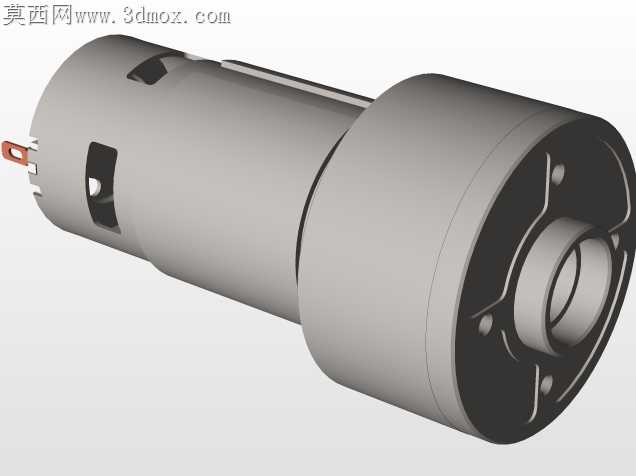

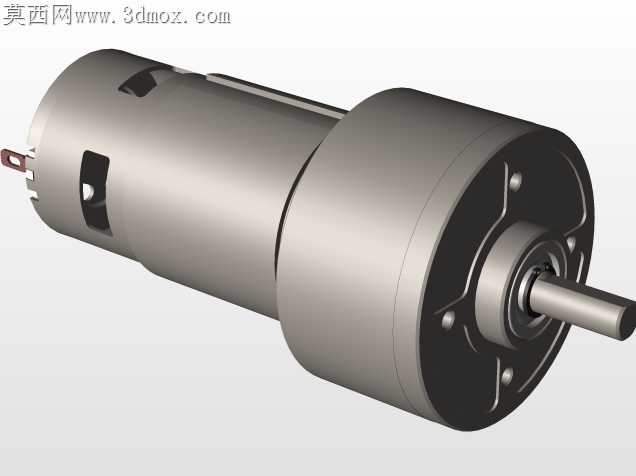

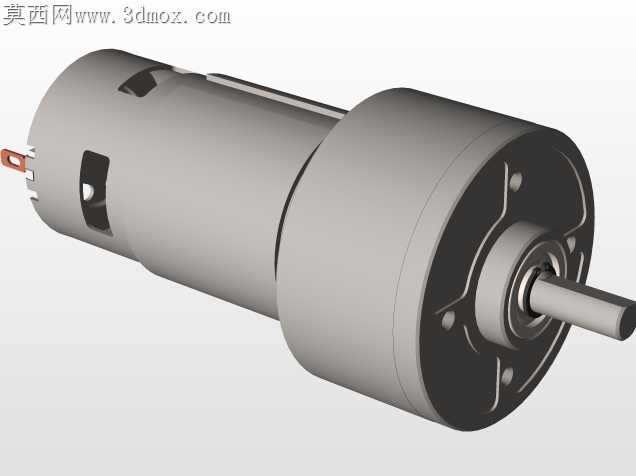

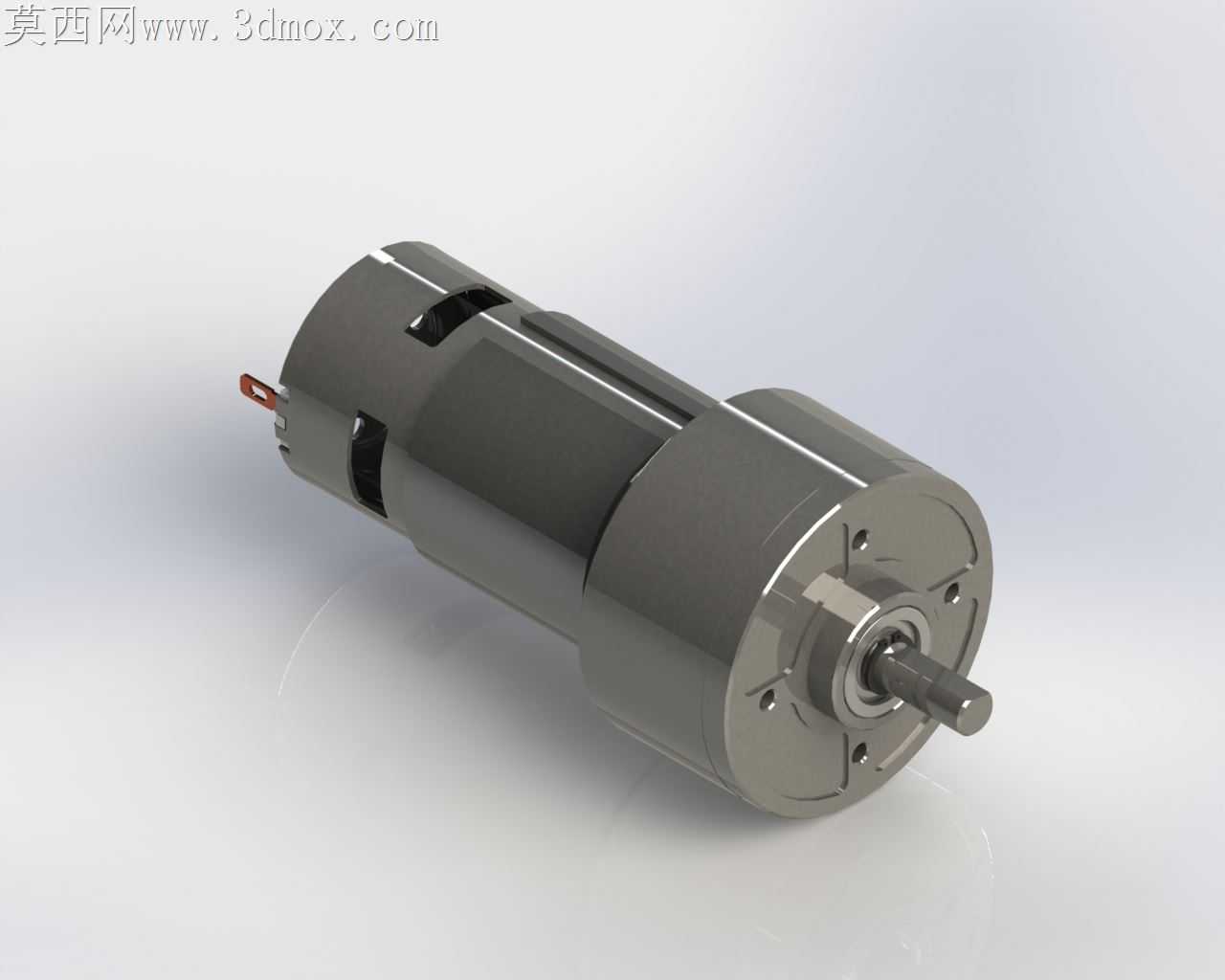

VGA60R直流行星减速电机结构设计

小功率直流行星减速电机在低速大扭矩输出场景里，最容易被忽略的加工适配问题，集中在输出轴与行星架的同轴度偏差、减速箱壳体与电机端盖的配合止口公差上，这款VGA60R机型的三维结构在做加工适配校核时，刚好把这些容易踩的工艺坑都做了针对性的结构调整。输出轴采用台阶式设计，和行星架输出端的配合段做了h6级公差的轴颈设计，没有采用市面上常见的光轴过盈压装结构，而是在轴肩位置预留了0.2mm的退刀槽，既方便数控车削加工时的退刀操作，避免车刀在轴根位置挤削产生应力集中，也能让行星架端面和轴肩完全贴合，不会因为加工残留的飞边导致装配后轴系窜动。减速箱壳体的止口位置做了15度的导向倒角，倒角深度刚好覆盖端盖配合段的1/3长度，压装装配时不需要额外的导向工装，端盖顺着倒角就能滑入配合位，不会因为硬敲导致铝制壳体的止口边缘崩缺。电机定子和减速箱连接的法兰面，没有做整面的接触设计，而是在四个螺丝孔位周围做了凸起的定位凸台，凸台平面的平面度公差控制在0.02mm以内，其余法兰面做了0.1mm的下沉处理，既减少了精加工的接触面积，降低铣削加工的工时成本，也能避免法兰面其余位置的加工瑕疵影响连接刚性，四个螺丝锁紧后凸台完全贴合，不会出现连接松动的问题。内部行星轮的销轴孔位置，在三维结构里做了铰孔余量的标注提示，销孔和销轴的配合选用H7/h6的间隙配合，销轴压入行星架后不会出现偏斜，行星轮转动时不会出现卡滞或者异响。输出端的轴承位做了台阶式的挡边设计，轴承内圈靠轴肩定位，外圈靠壳体端盖的挡圈固定，没有采用额外的卡簧结构，减少了装配时的零件数量，也避免了卡簧槽加工时产生的应力集中导致轴断裂的风险。电机尾部的出线位置做了弧形的过线缺口，缺口边缘做了R1的圆角处理，电源线穿出时不会被锐边割破绝缘层，不需要额外加装护线套就能满足绝缘防护的要求。整个结构的所有棱角位置都做了最小R0.5的圆角处理，没有尖锐的加工死角，不管是数控铣削加工壳体，还是后续的表面氧化处理，都不会出现积屑或者药液残留的问题，完全适配小批量零件加工的工艺要求，不需要为了特殊结构额外定制非标刀具，普通的数控车床、铣床就能完成全部零件的加工，装配时也不需要专用工装，普通工人按照装配顺序就能完成整机组装，装配后的同轴度偏差能控制在0.03mm以内，运行时的噪音和振动都能控制在理想范围。
