750W工业驱动电机结构设计方案

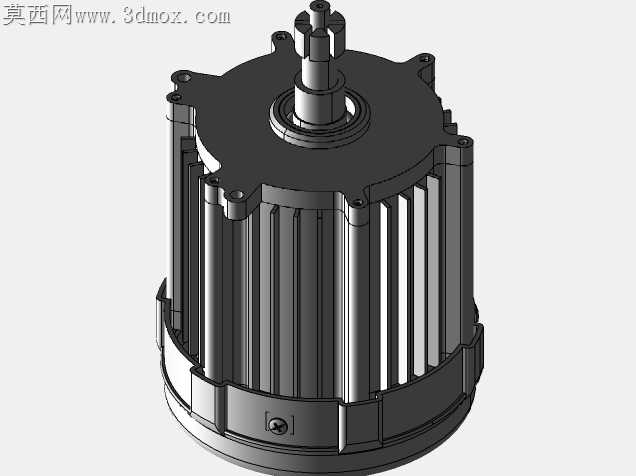

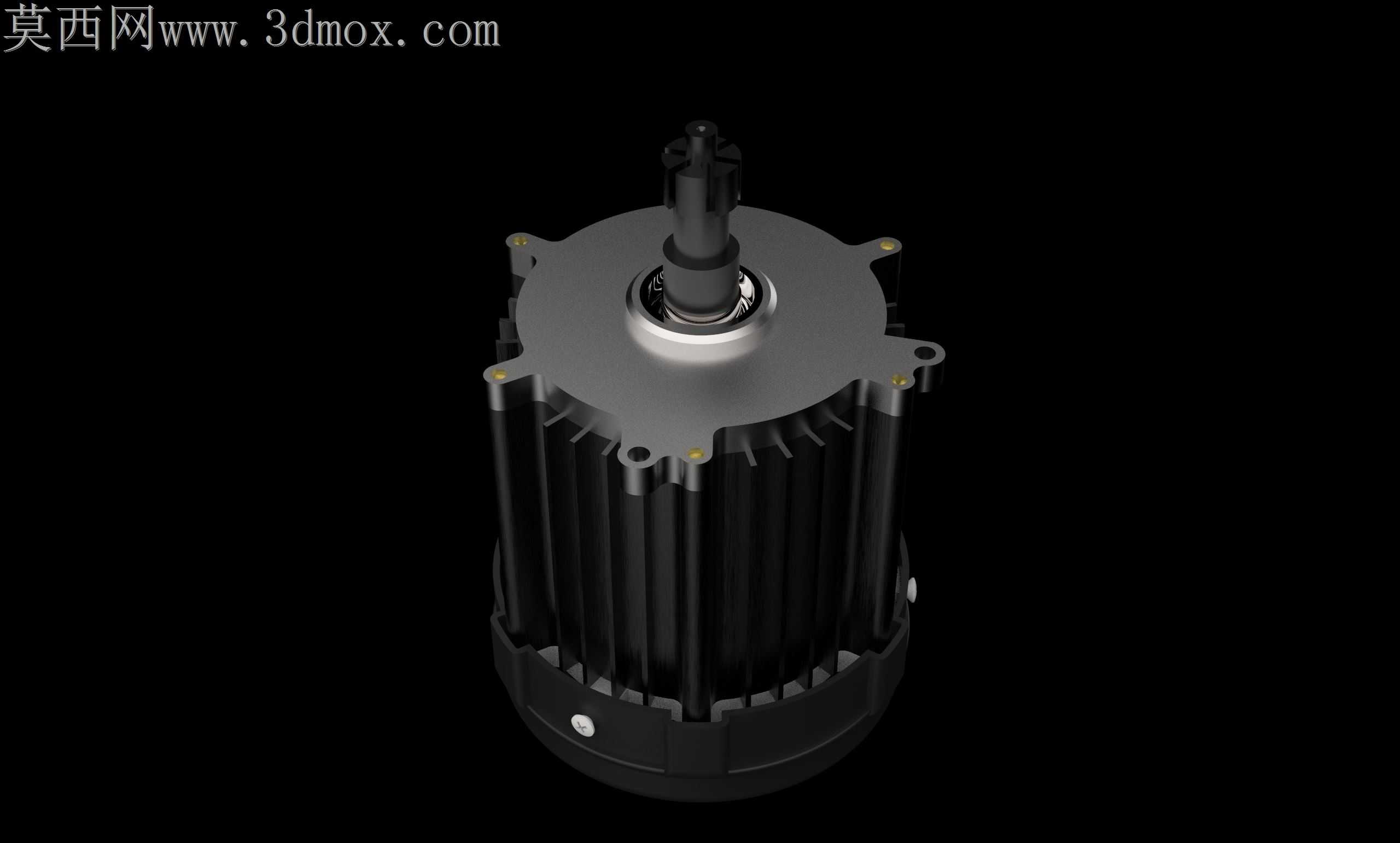

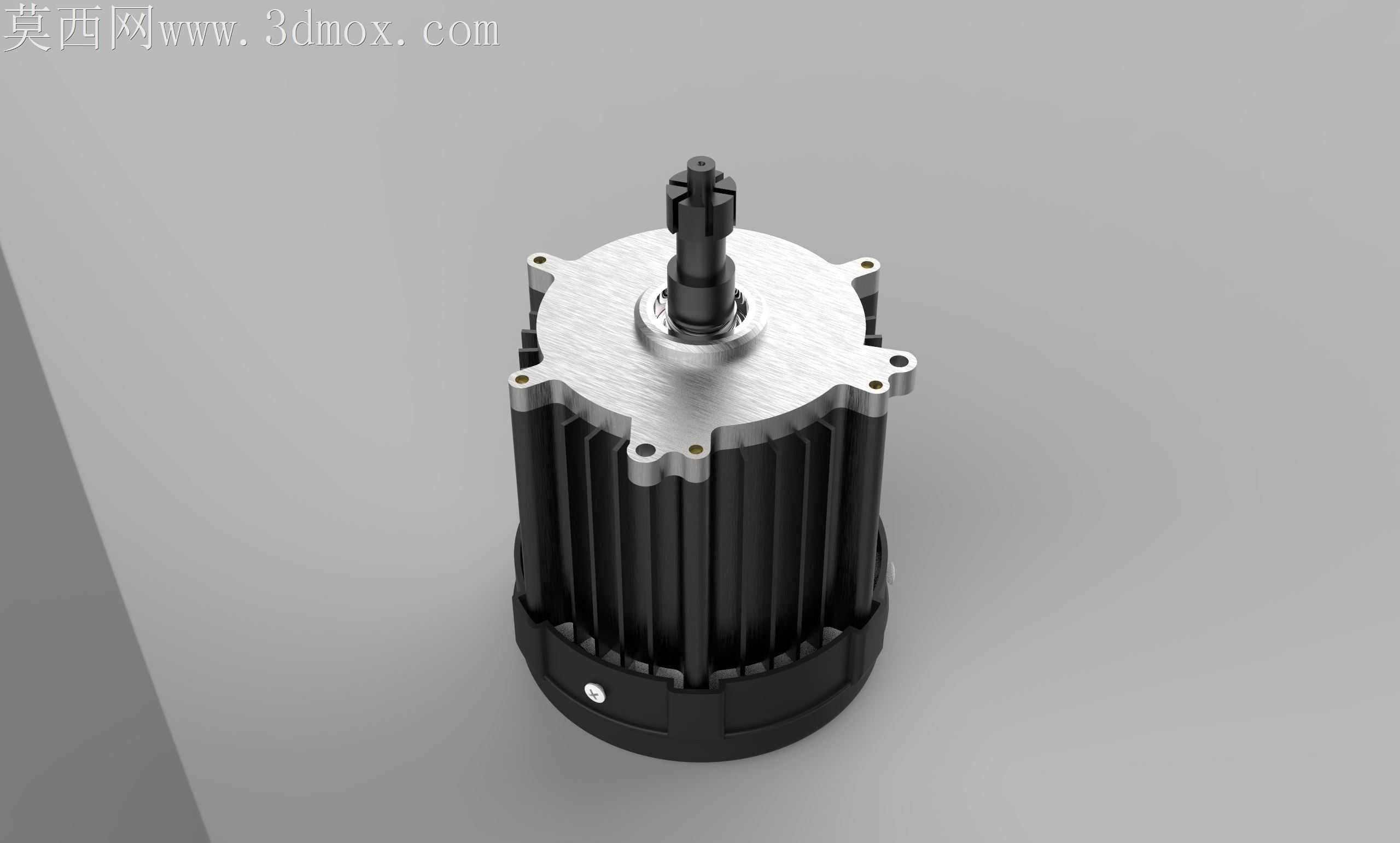

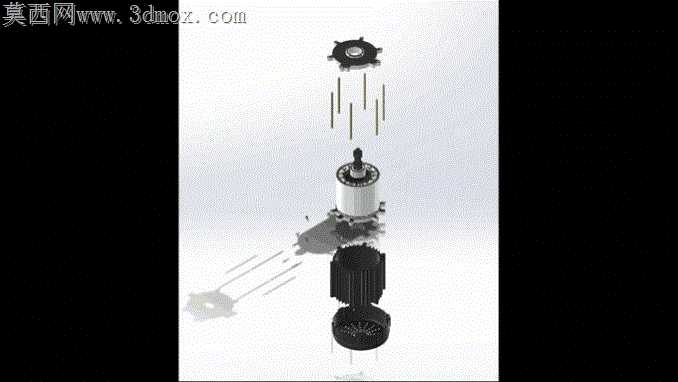

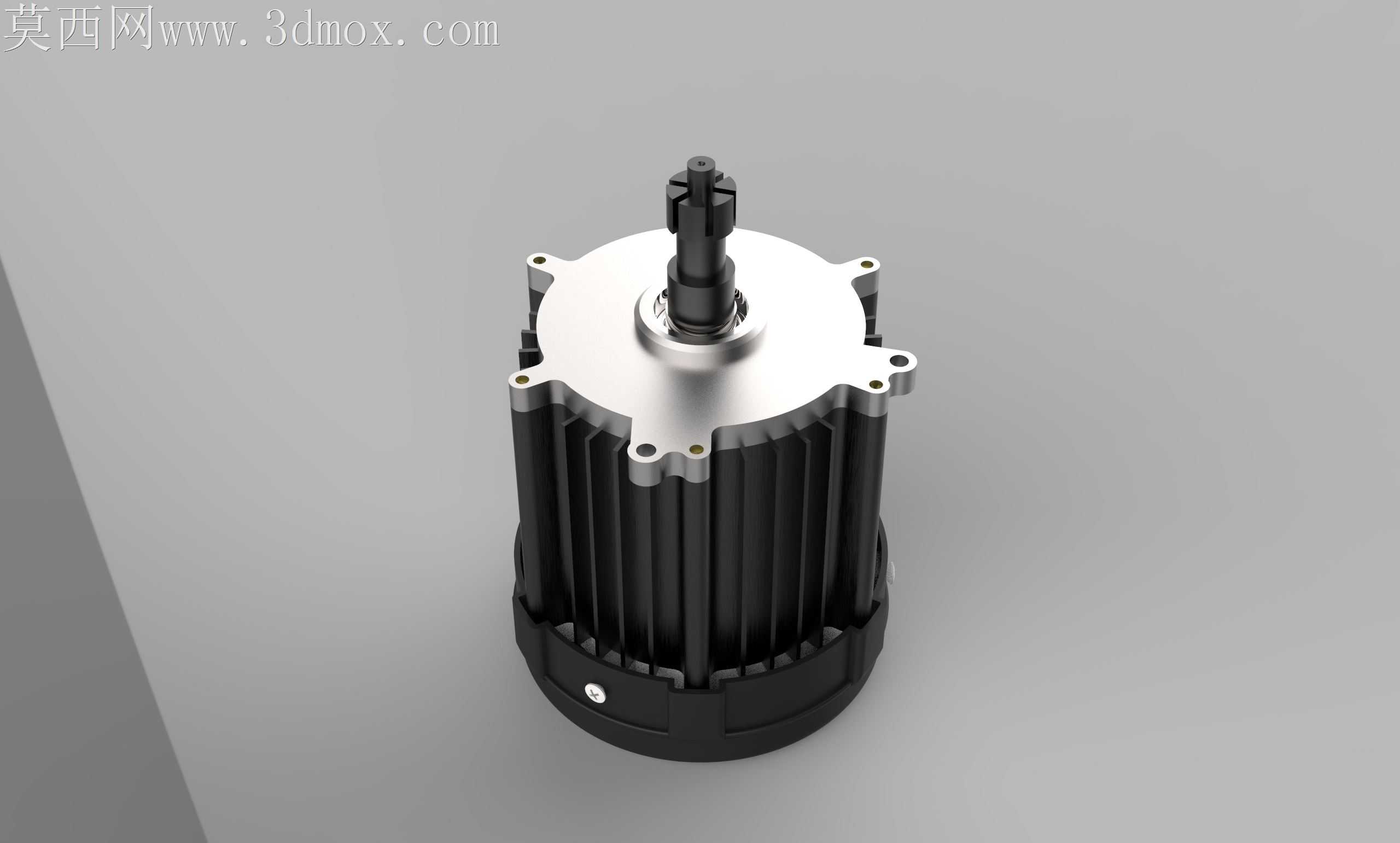

小功率驱动电机在轻工输送、小型泵组配套场景中，常因壳体散热筋排布不合理、端盖同轴度偏差导致运行温升超标、轴承偏磨，早期失效案例占比远超绕组本身故障。这款750W功率等级的电机结构，在散热筋的排布上做了针对性调整，没有沿用等间距等厚度的常规筋条设计，靠近输出端的筋条厚度比尾端厚1.2mm，间距收窄0.8mm，刚好对应定子绕组前端发热更集中的区域，铸造成型时不会出现筋条根部缩孔，同时能把前端热量更快传导到壳体外表面，配合端盖的凸台定位结构，能让轴承室与定子内腔的同轴度公差控制在0.02mm以内，避免输出轴高速转动时出现径向窜动。输出轴的轴伸端做了退刀槽的圆角过渡处理，没有采用直角退刀结构，能大幅降低轴件在交变载荷下的应力集中风险，配套的平键槽对称度公差严格匹配通用泵组、传动辊的安装接口，不用二次修配就能直接完成对接。端盖与壳体的连接耳位做了加厚处理，安装孔内嵌的衬套能避免反复拆装螺栓时出现铝制壳体螺纹滑牙，日常维护拆解后重新装配，依然能保证定位精度不出现偏差。尾部的接线盒位置做了下沉式设计，线缆接入后弯折半径符合布线规范，不会出现线缆根部被端盖挤压破损的隐患，壳体表面的散热筋边缘做了R0.5的圆角处理，搬运装配时不会划伤操作人员，也不会在喷涂表面处理时出现漆料堆积在筋条缝隙的问题。转子与定子的气隙均匀度在结构设计时就通过两端轴承室的尺寸链校核做了预留，哪怕是普通精度等级的轴承装配后，气隙偏差也不会超过设计允许值，不需要额外做动平衡校正就能满足3000转额定转速下的运行平稳性要求。配套的安装法兰孔位完全兼容通用750W电机的安装尺寸，旧设备替换时不用改动安装基座，直接对位锁紧螺栓就能完成更换，散热筋之间的间隙宽度刚好适配常规高压气枪的吹嘴直径，日常运维时能轻松吹走积存在缝隙里的纤维、灰尘，不会因为杂物堵塞影响散热效率。
