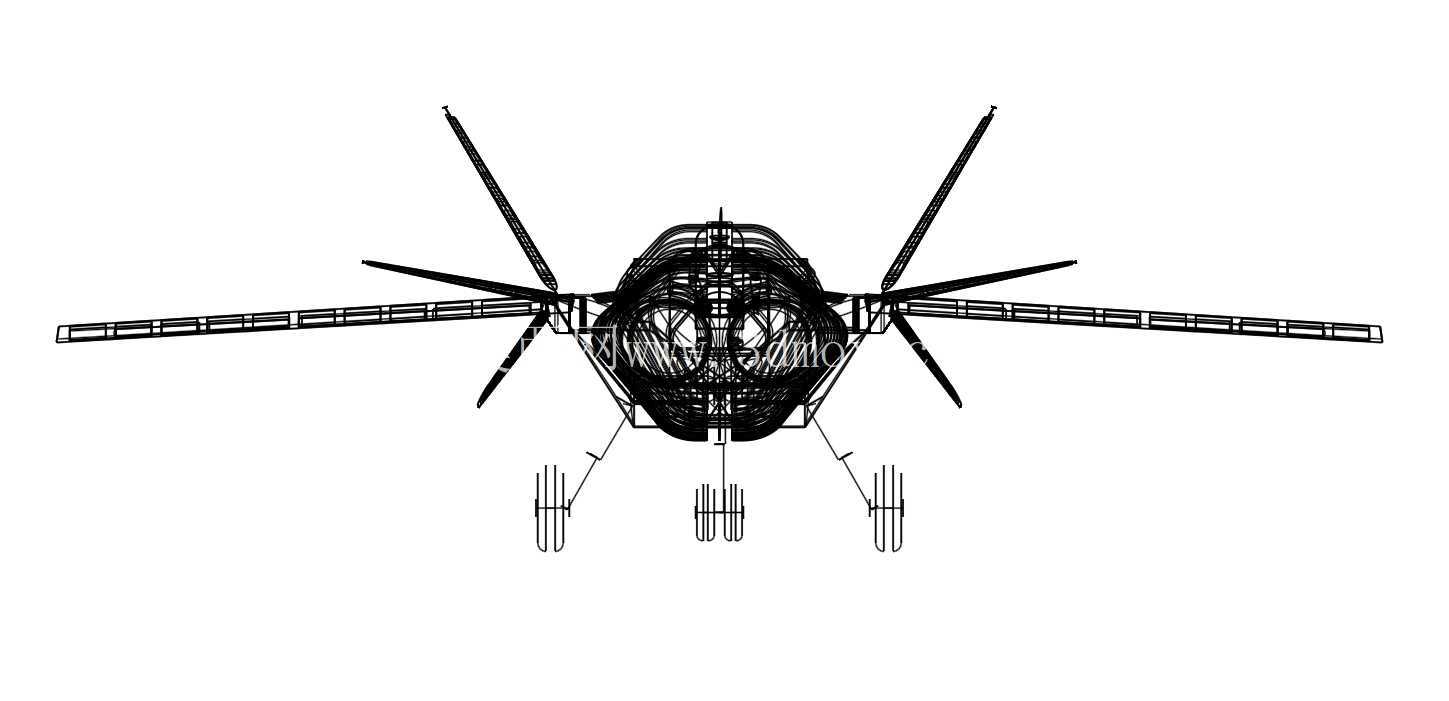

歼20隐身战机整机装配结构三维数模

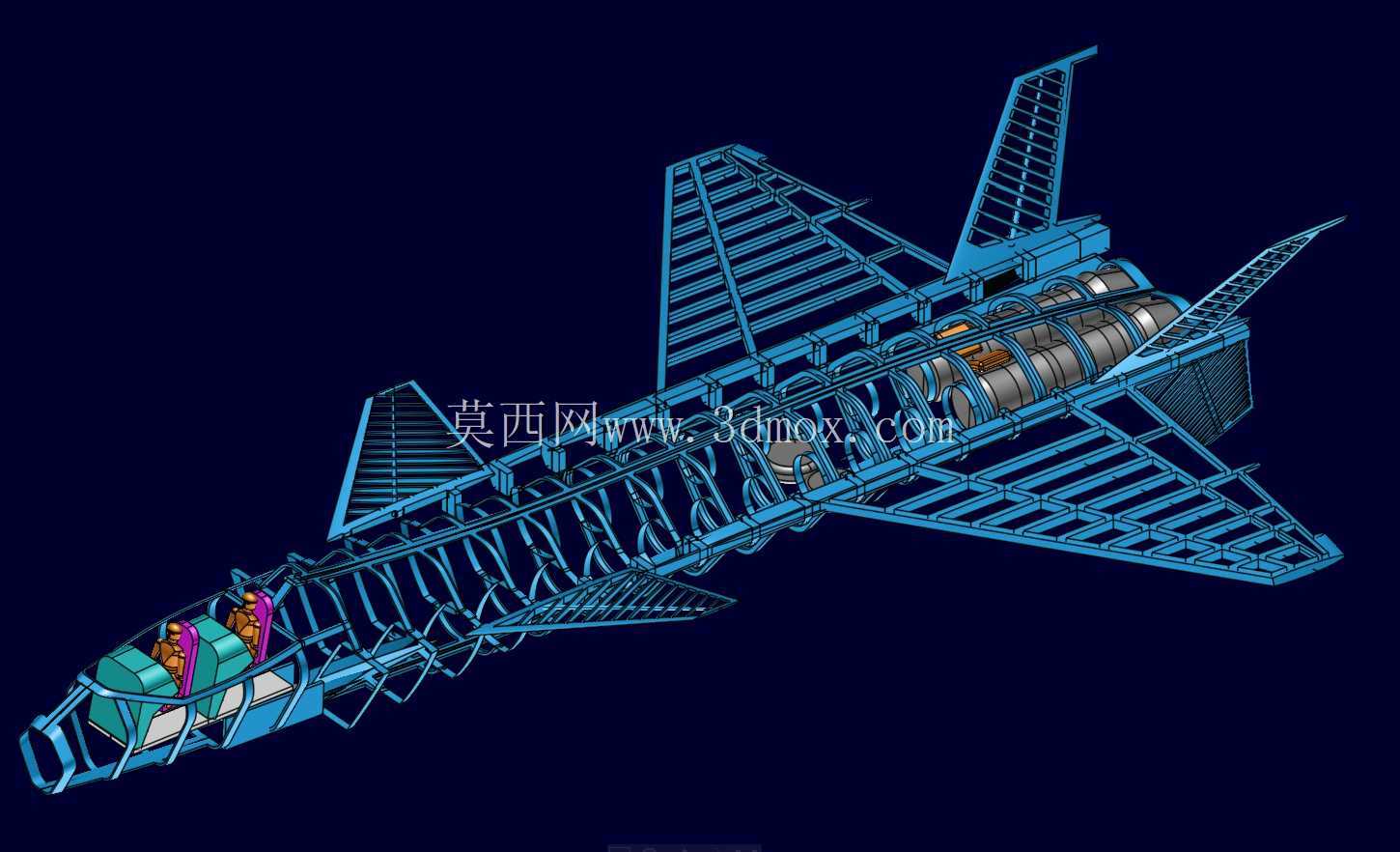

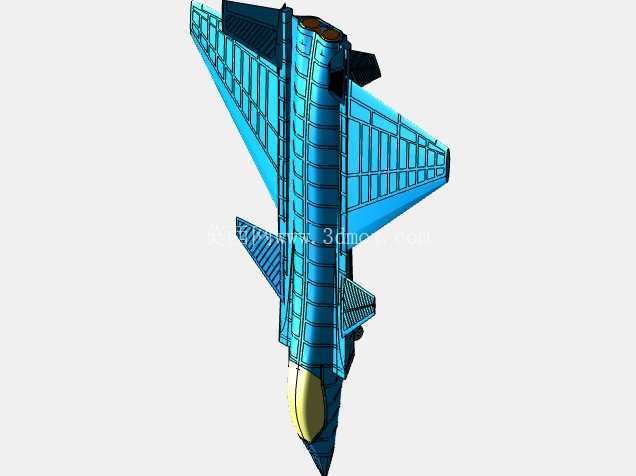

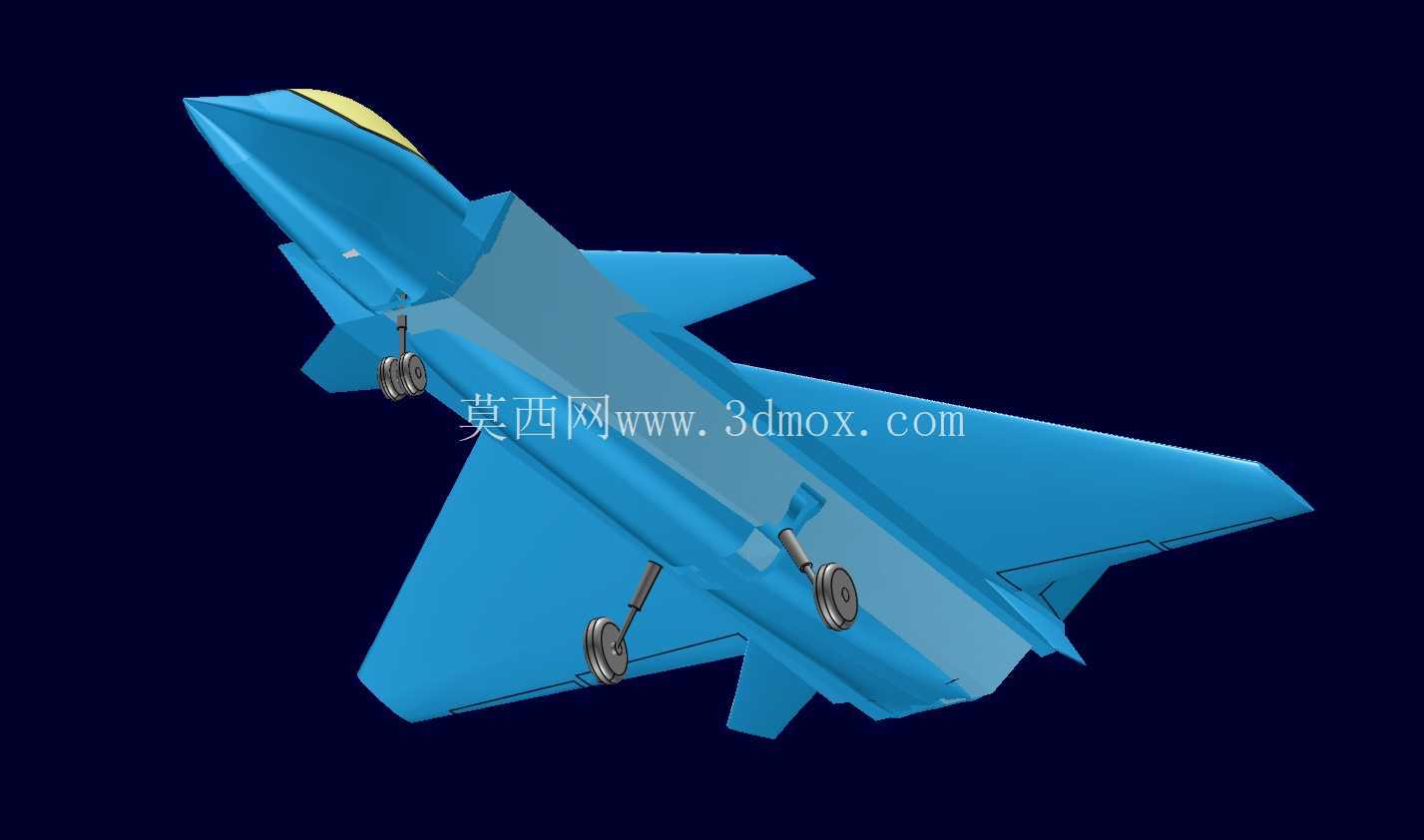

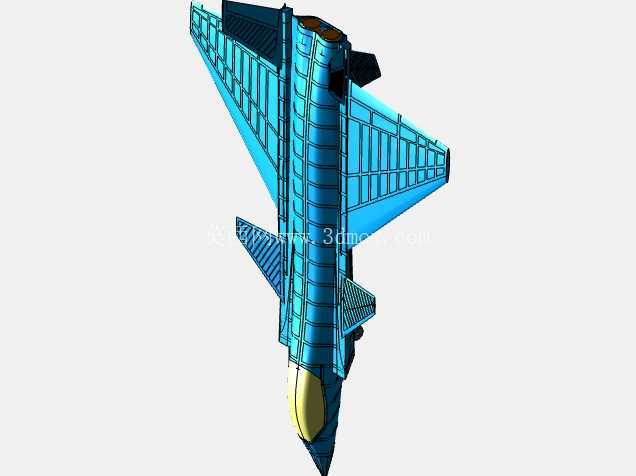

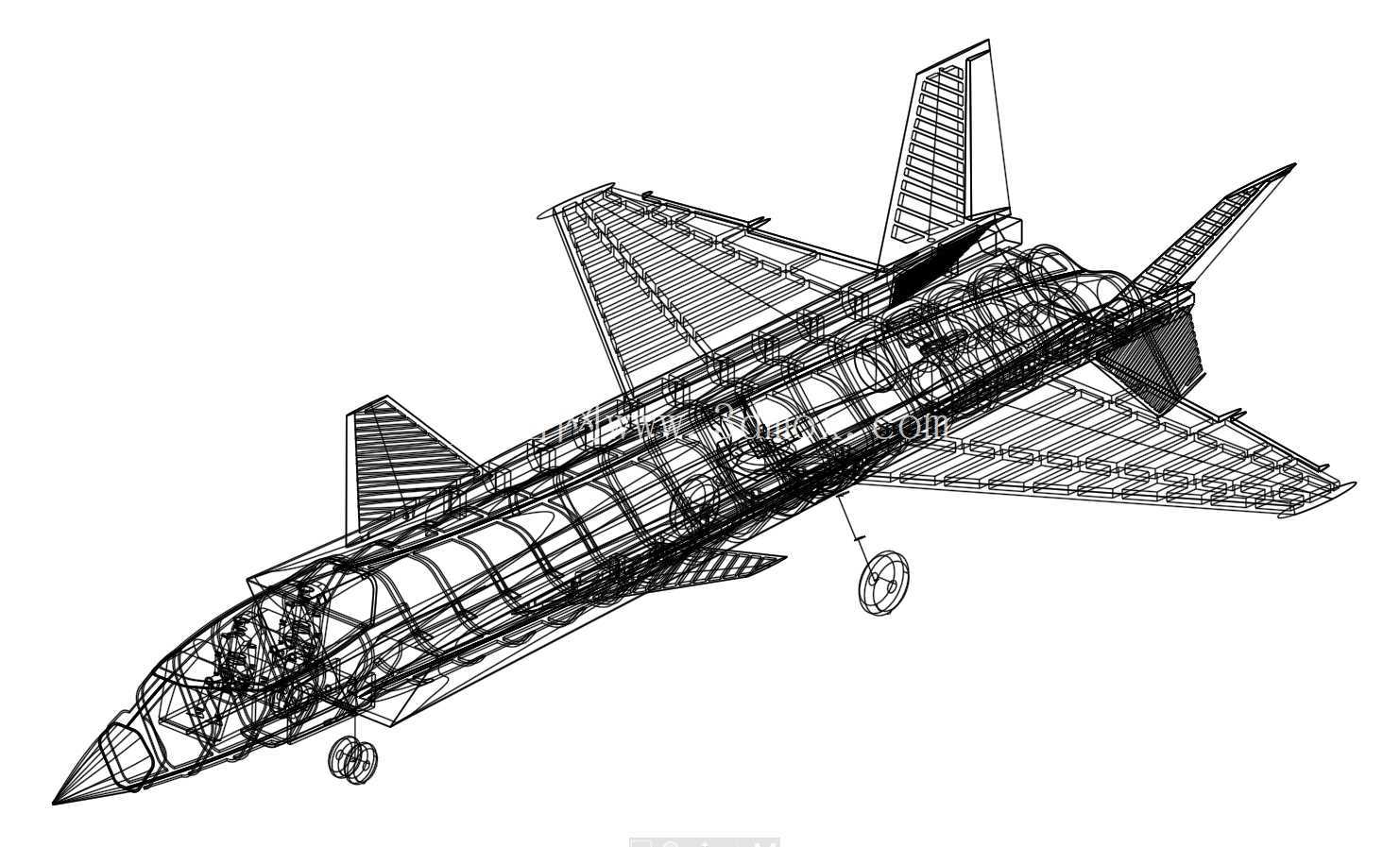

这套歼20战机装配数模的搭建逻辑，完全围绕航空制造场景下的总装对接、部段校验、结构教学需求展开，没有做过度的外观曲面美化，所有结构拆分都对应实际战机的部段划分逻辑。整个数模拆分为20个子装配模块，累计包含151个独立零件基元，每个子装配都对应实际生产中的工位划分：机头雷达罩段、前机身座舱段、进气道段、中机身主承力框段、机翼连接段、后机身发动机舱段、垂尾安定面、全动鸭翼、起落架舱段都做了独立的装配约束，使用者可以单独拆解任意部段查看内部的结构搭接关系，不需要整体打散整个装配树。

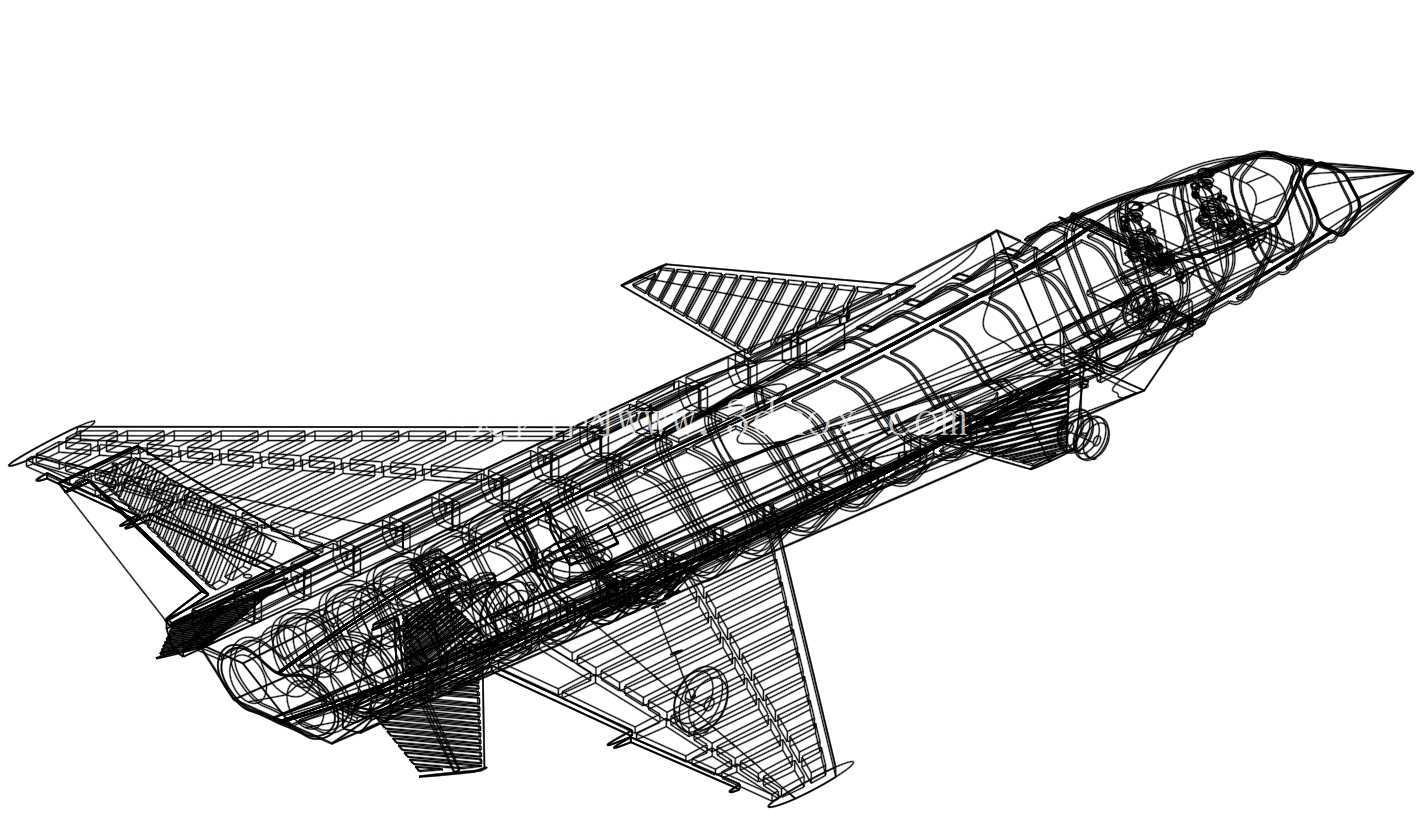

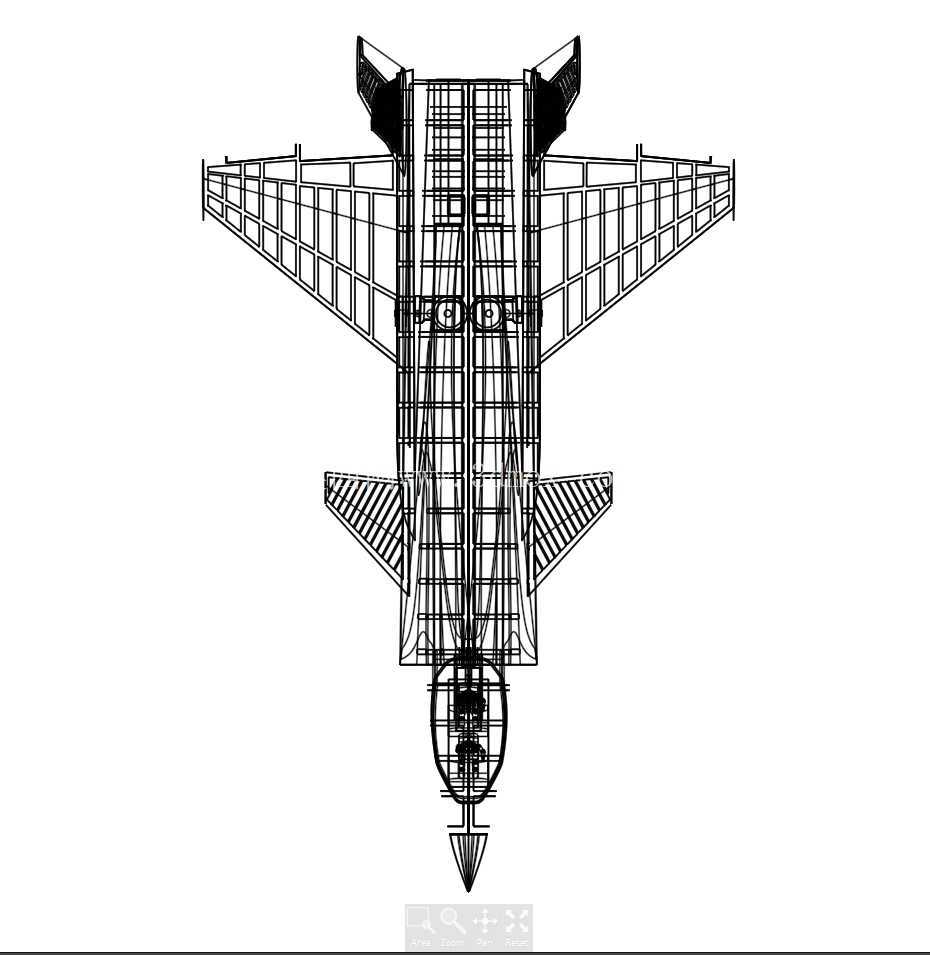

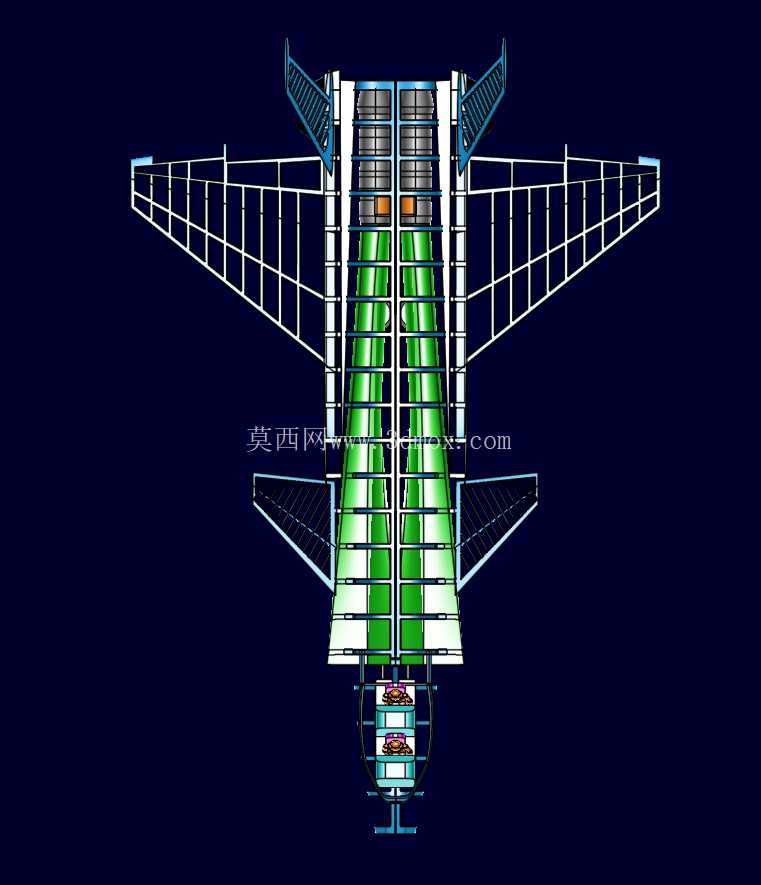

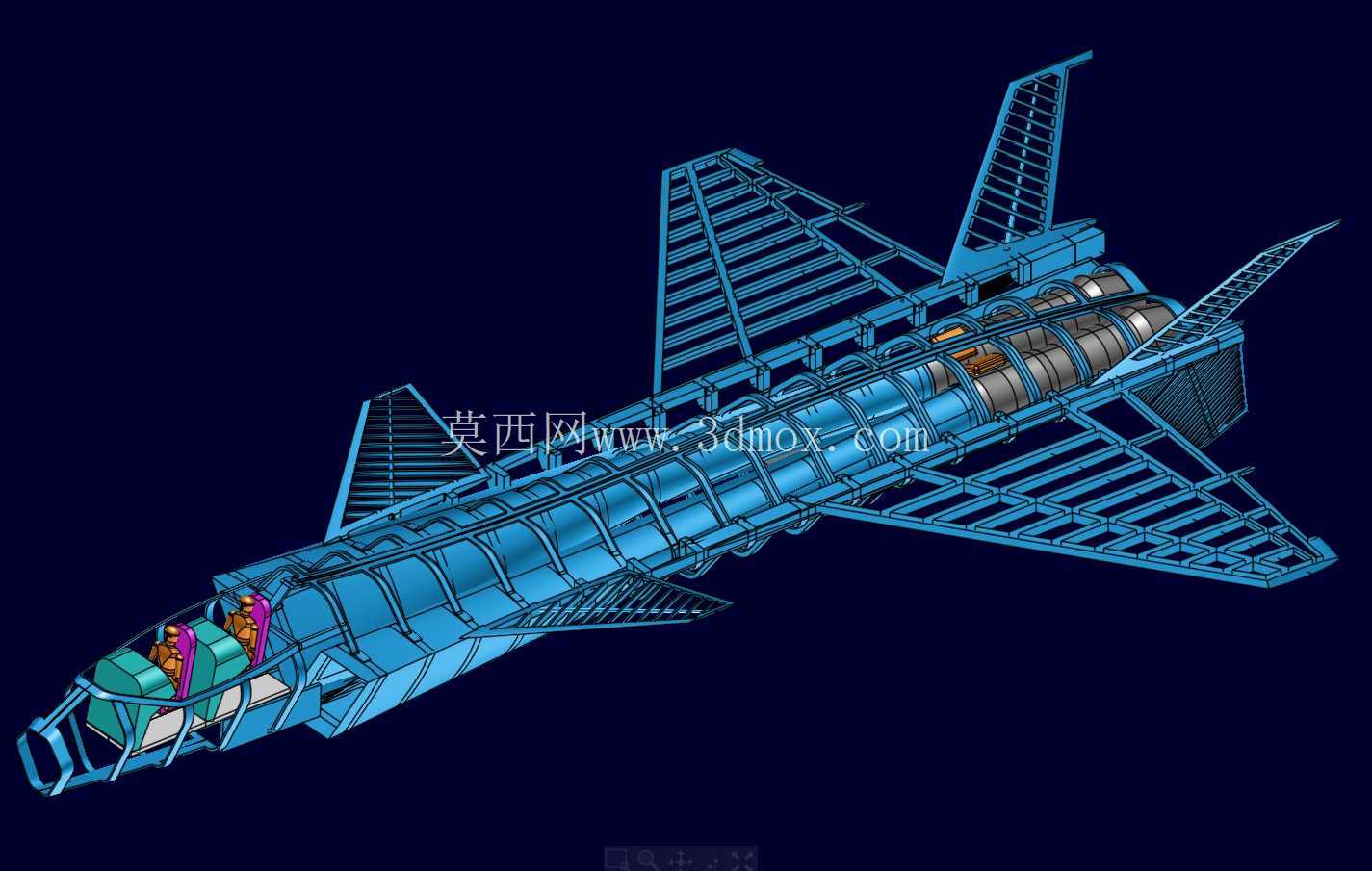

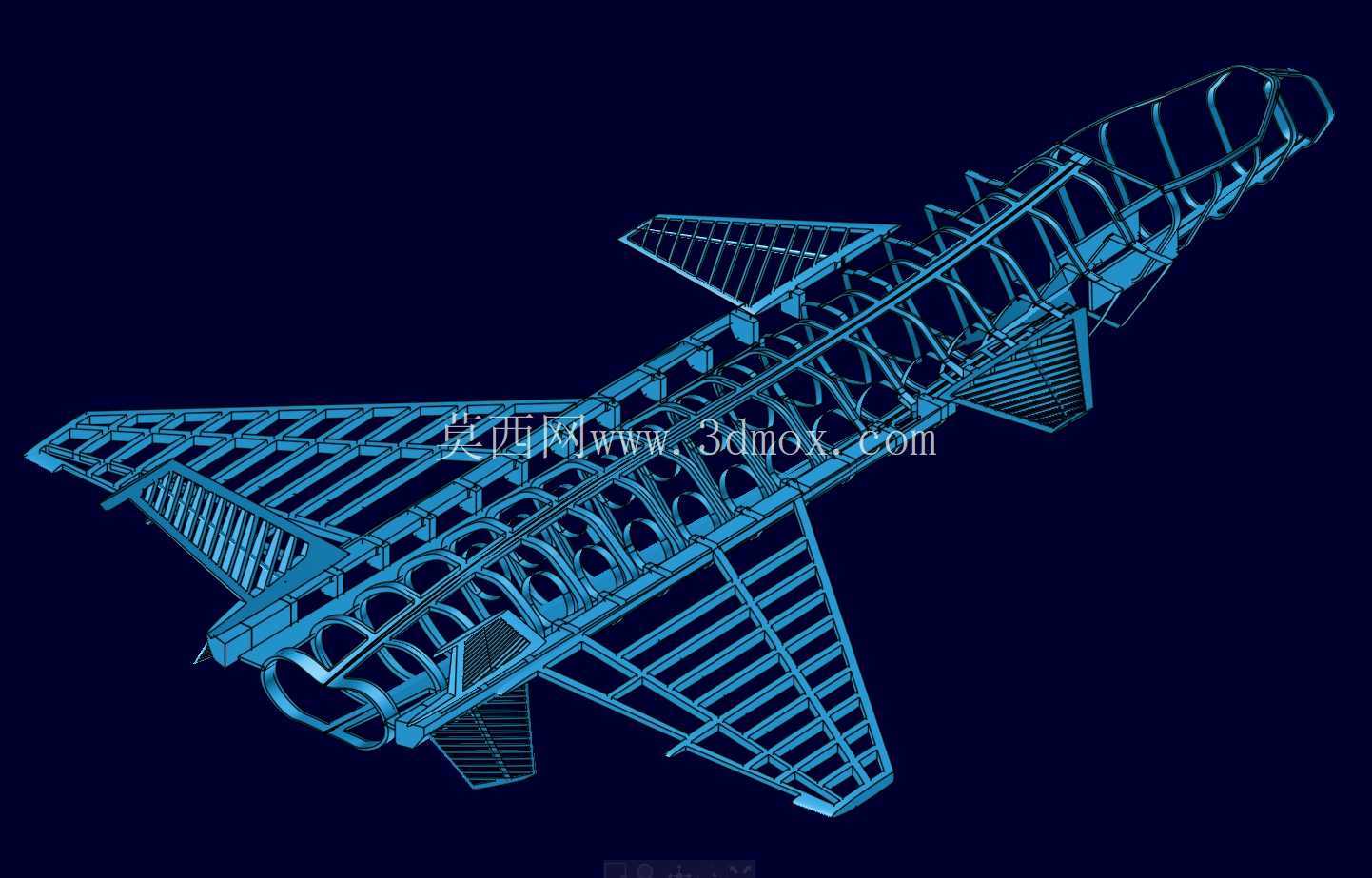

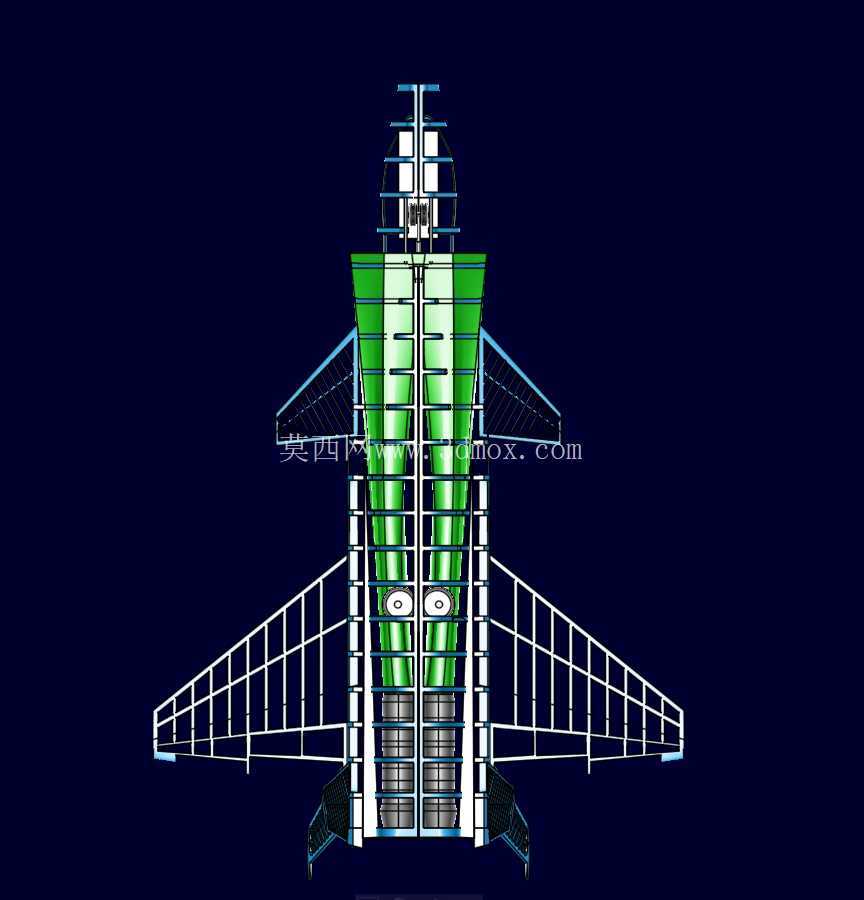

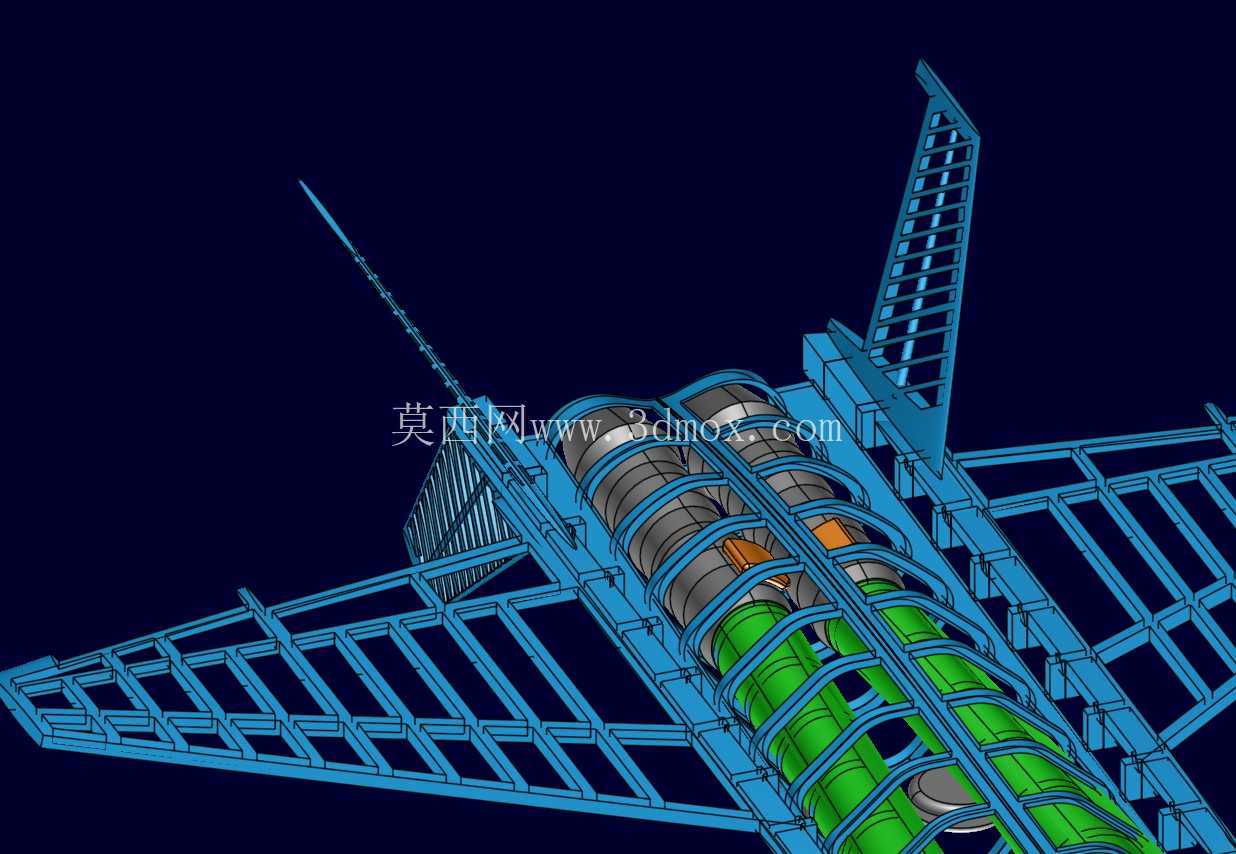

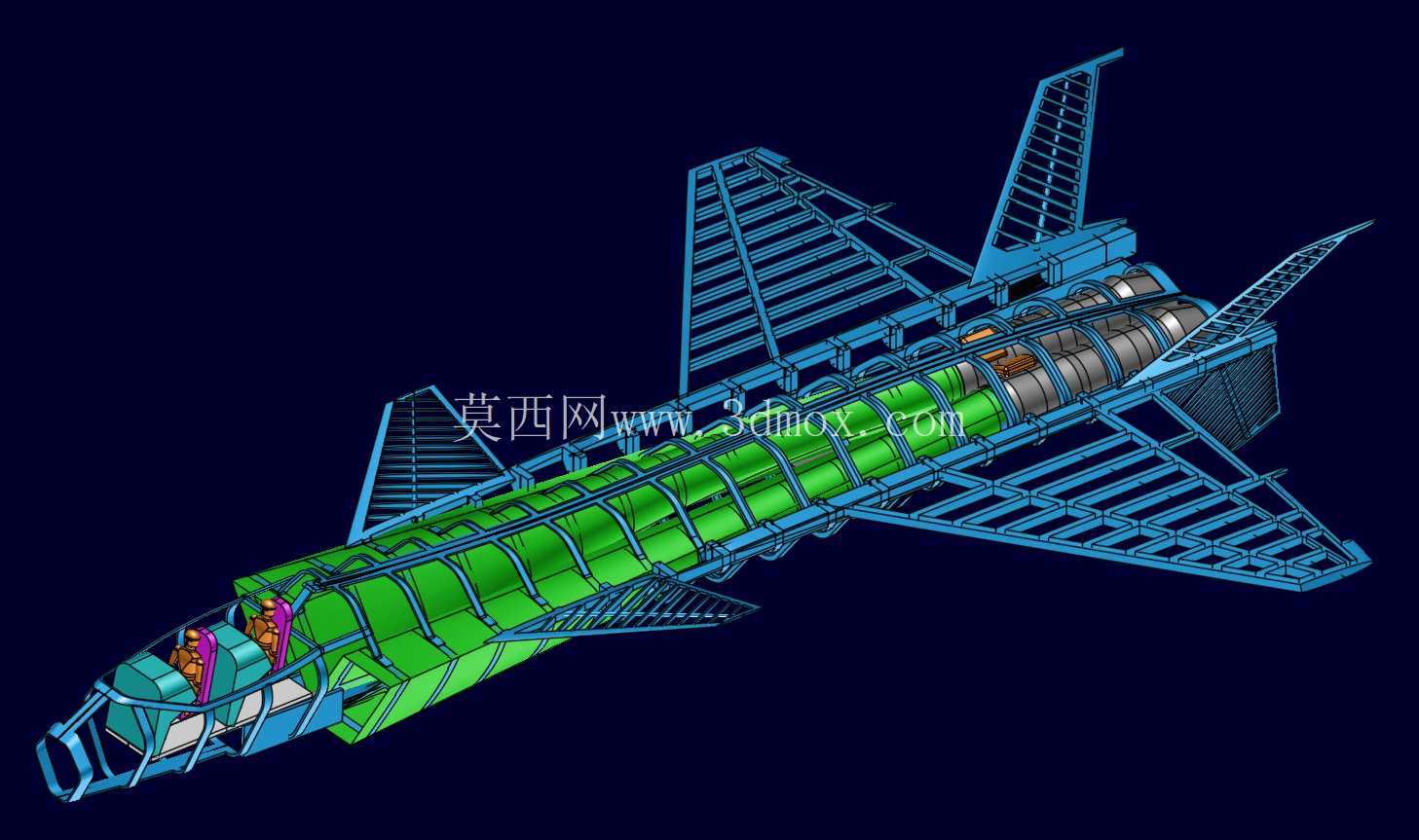

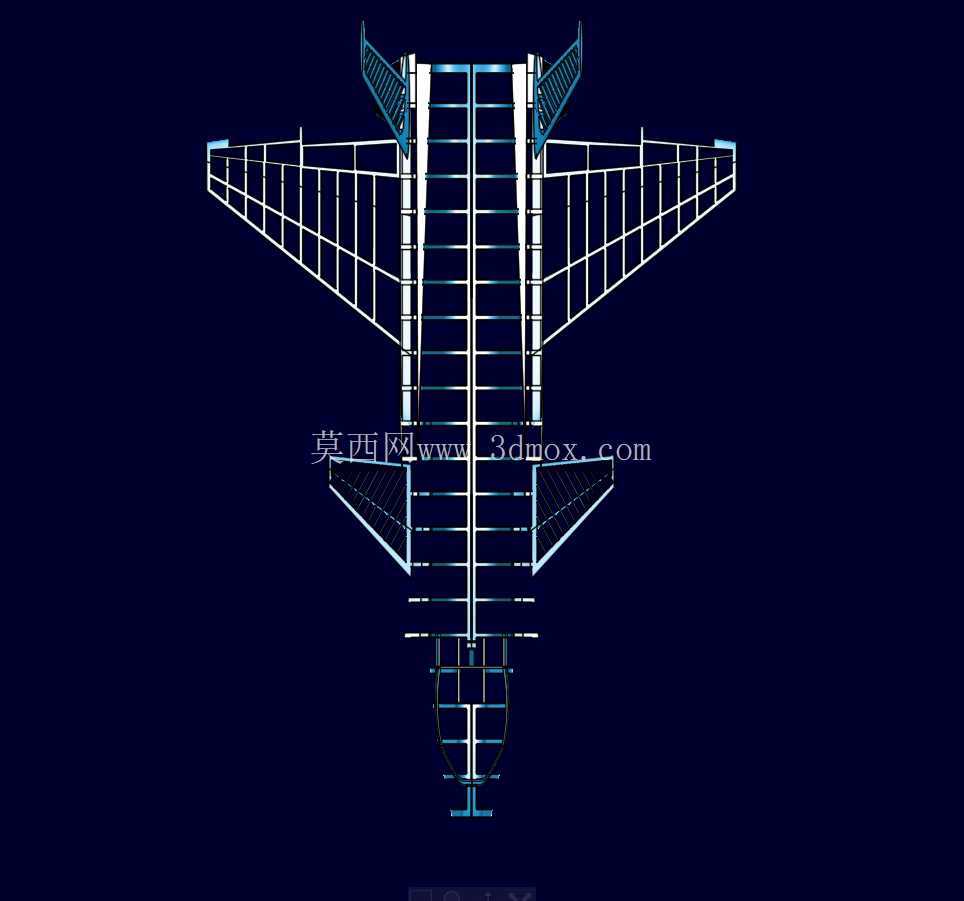

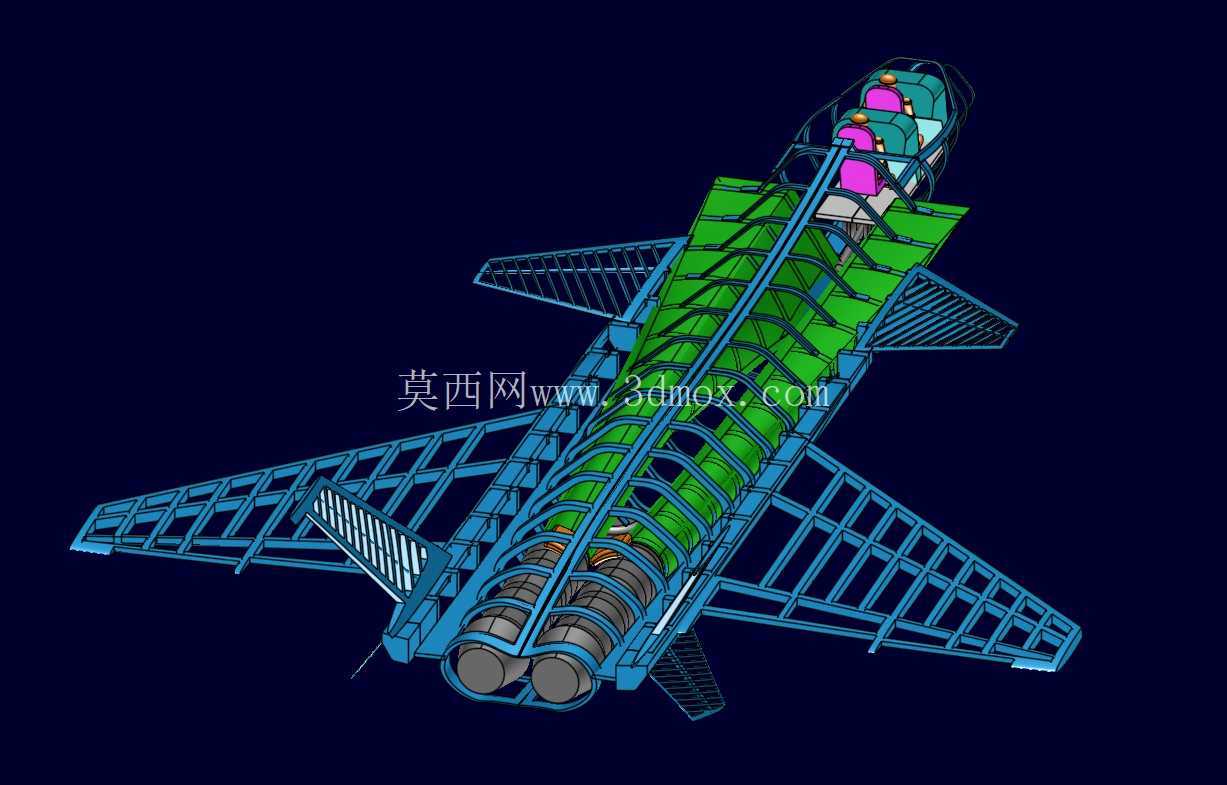

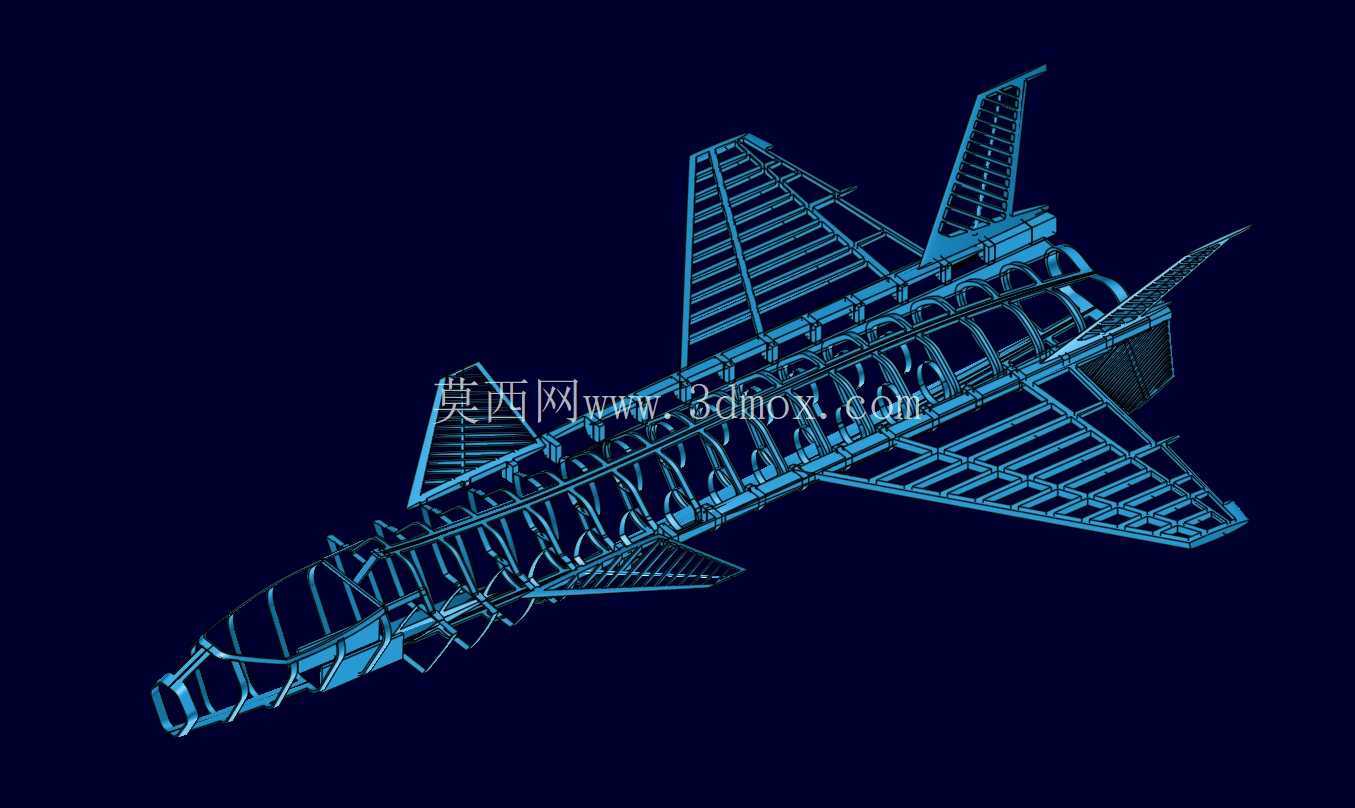

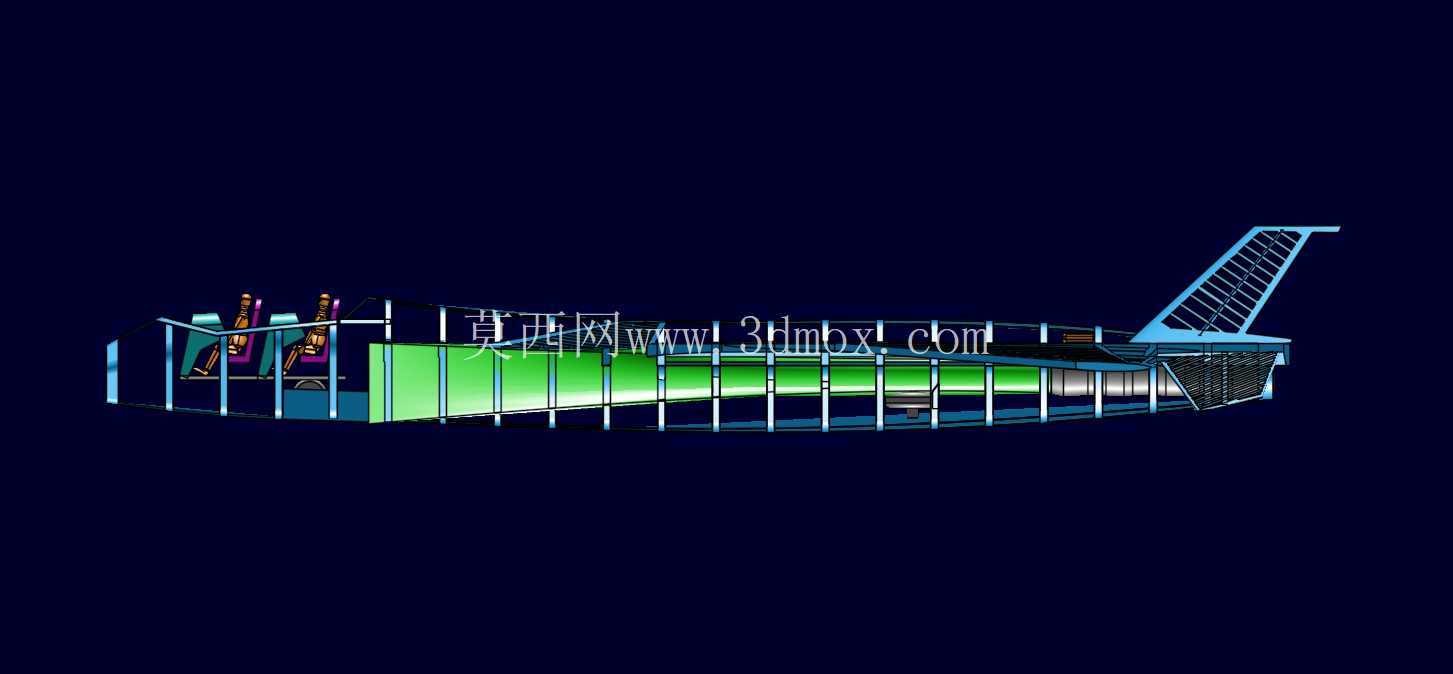

数模搭建时采用1:1等比例缩放基准，单位采用工程领域通用的英制英尺计量，所有部段的对接面都预留了实际装配需要的安装边界，比如机身与机翼的对接框位置，保留了连接耳片、紧固件的排布位置参考，没有做一体化的曲面合并，方便结构设计人员参考战机的承力路径分布：主承力框沿机身航向等距排布，进气道S型弯道的结构避让空间做了完整保留，弹舱位置的内部轮廓、舱门开合的转动副约束都做了对应设置，能够直观展示隐身战机的内部空间利用率设计逻辑。

从实际应用场景来看，这套数模既可以作为航空类院校飞行器设计专业的结构教学案例，帮助学生理解第四代隐身战机的部段划分逻辑、承力结构分布、气动外形与结构约束的平衡思路；也可以作为航模设计、仿真验证的基础参考框架，设计人员可以在现有装配结构的基础上，替换对应零件的材料参数、调整局部结构尺寸，完成气动仿真、结构强度校核的前处理工作，不需要从零开始搭建整机外形基准。

设计思路上没有追求极致的曲面光顺效果，而是优先保证装配逻辑的合理性：所有零件之间的约束都采用实际装配中的贴合、同轴、对齐约束，没有出现无基准的浮动零件，子装配之间的层级关系和实际战机的装配流程一致——先完成机身主框的拼接定位，再依次进气道、翼面、舱段、起落架的部段安装，最后完成外覆件的装配，整个装配树的层级完全匹配实际总装的工位顺序，能够帮助从业者理解大型航空装备的层级化装配逻辑。

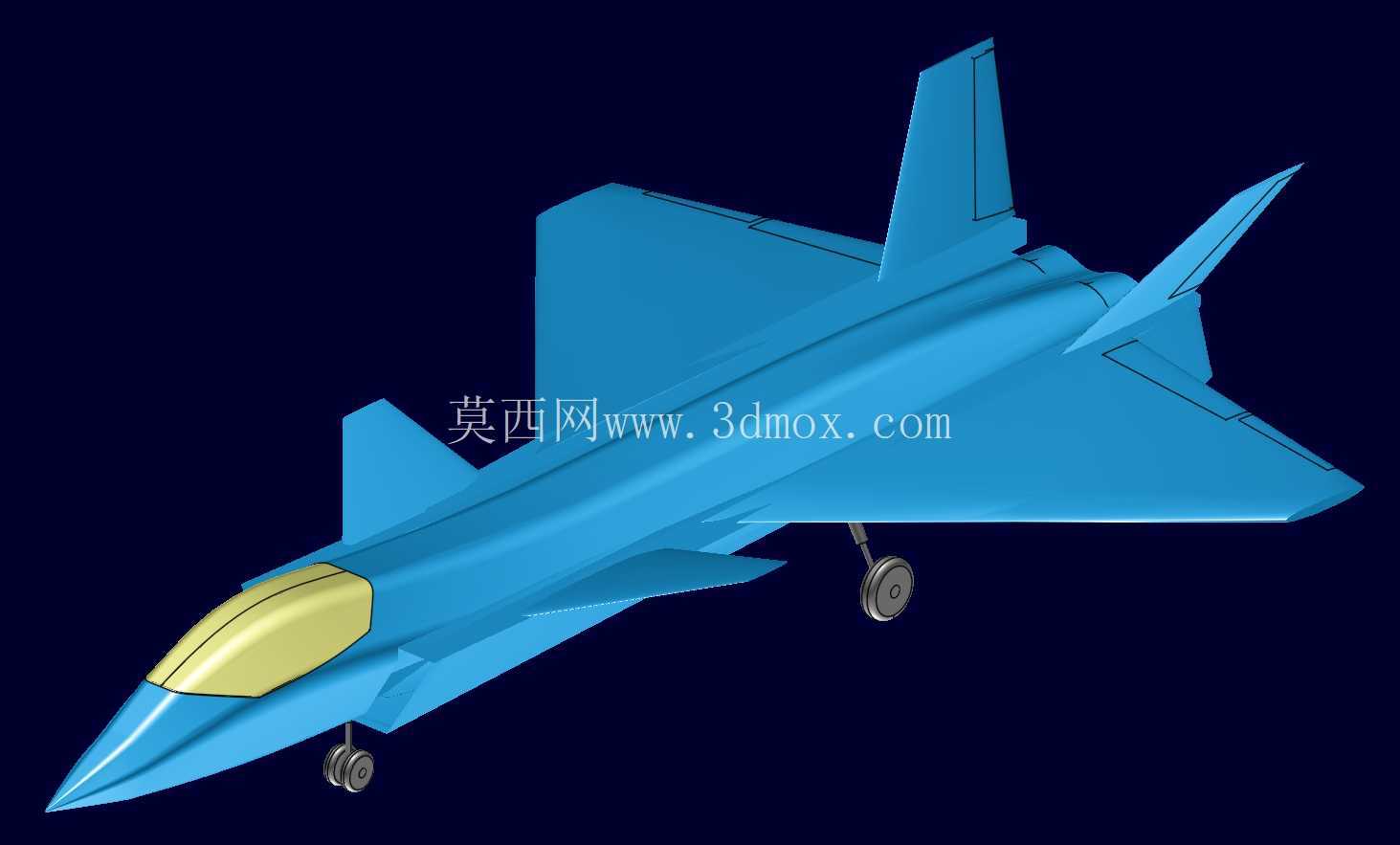

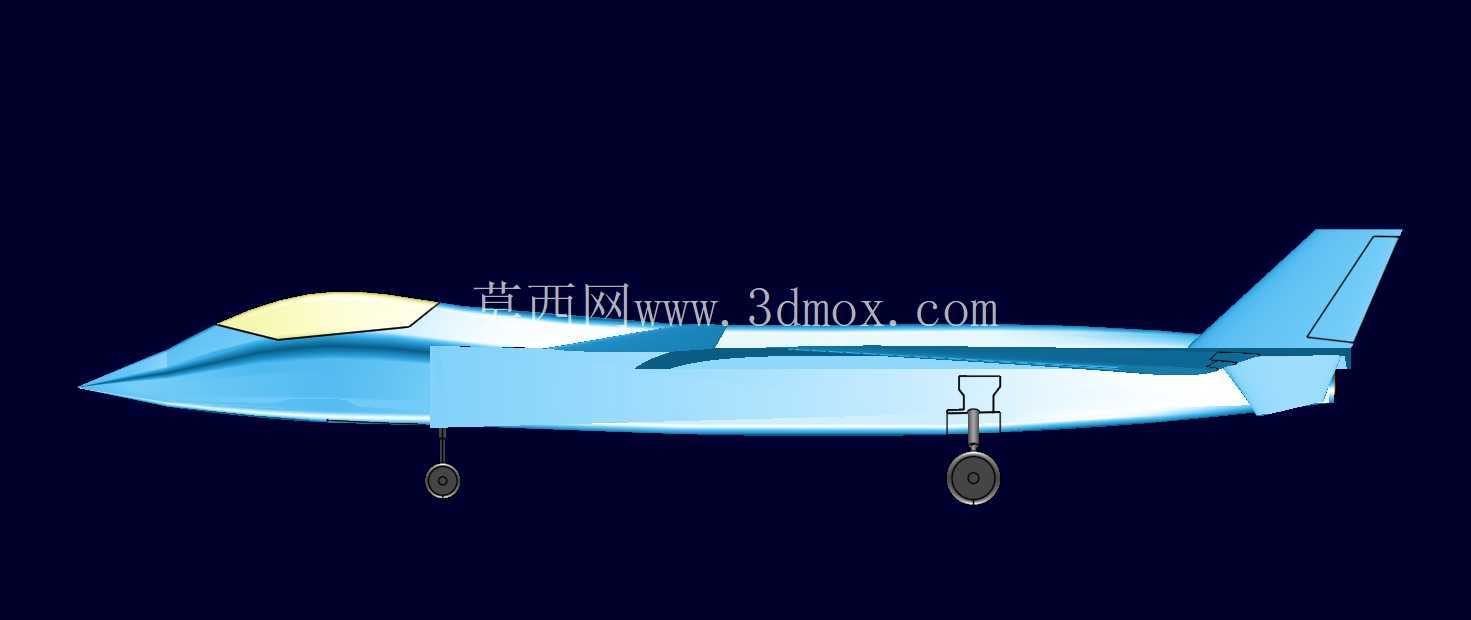

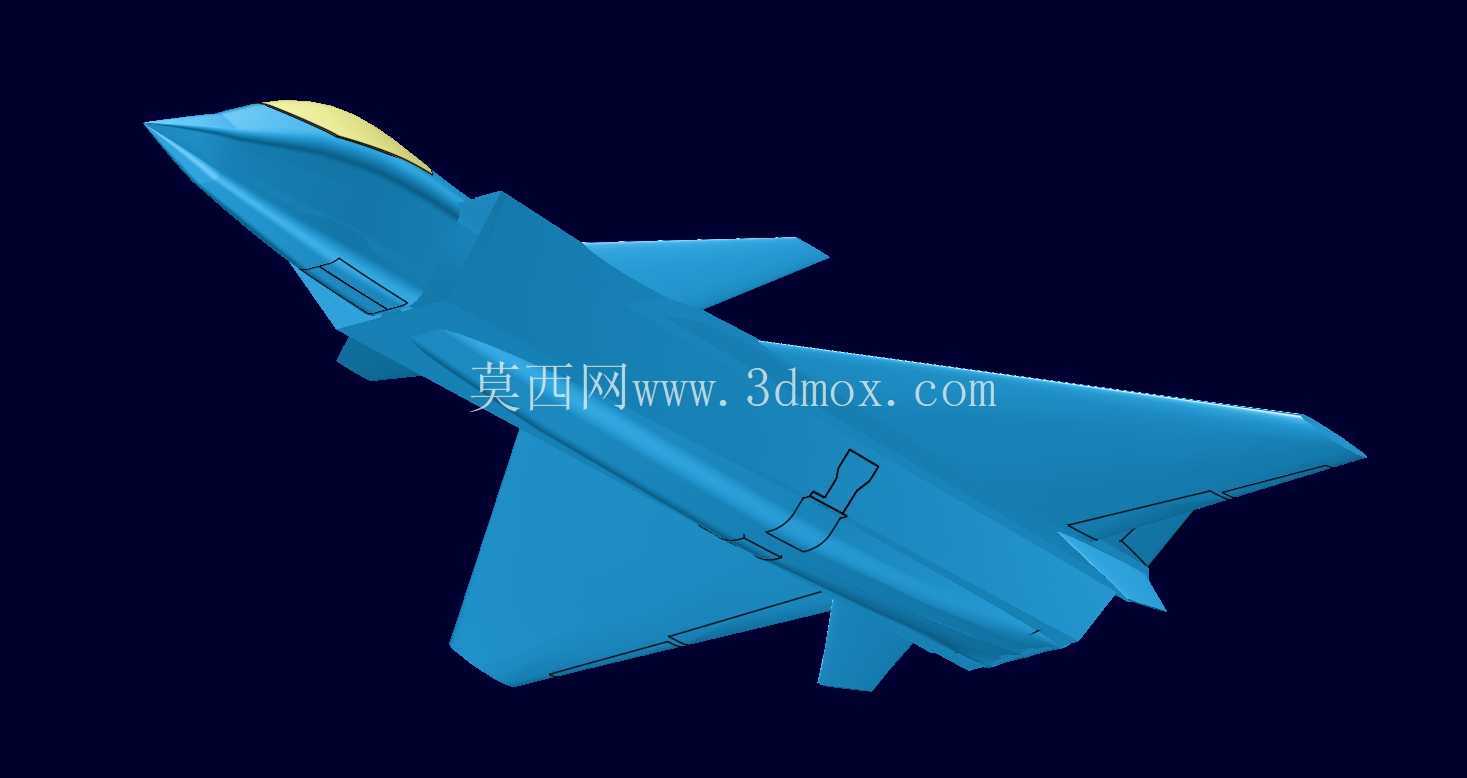

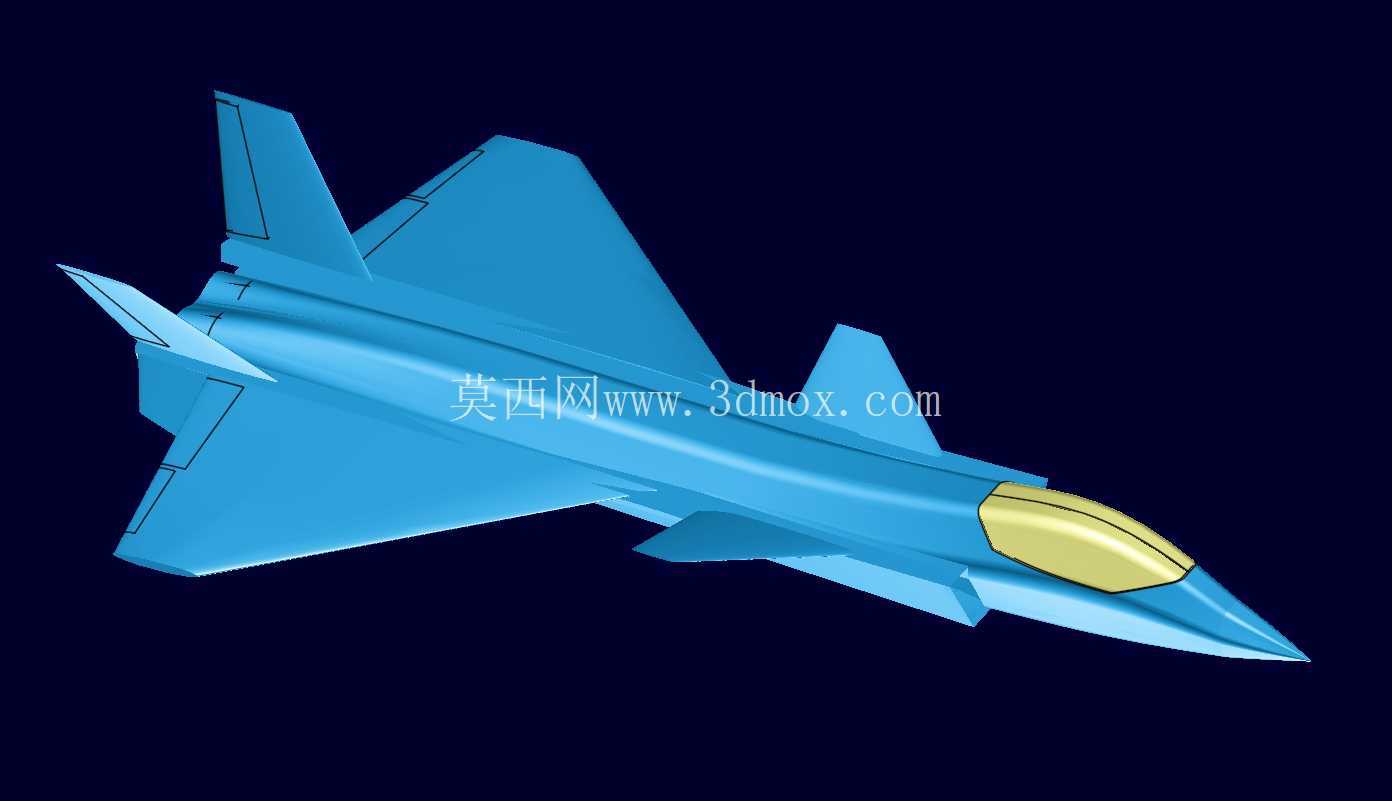

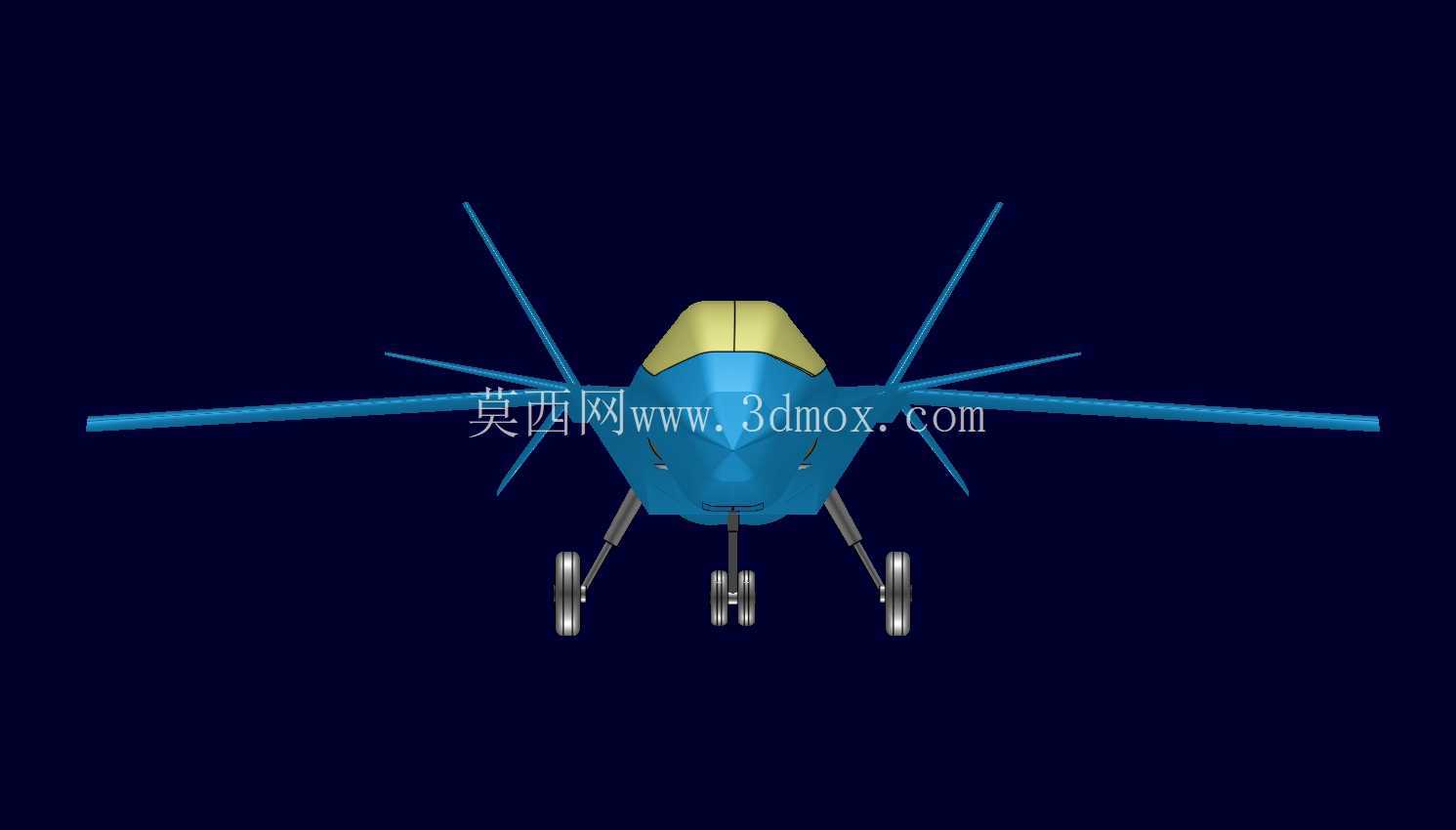

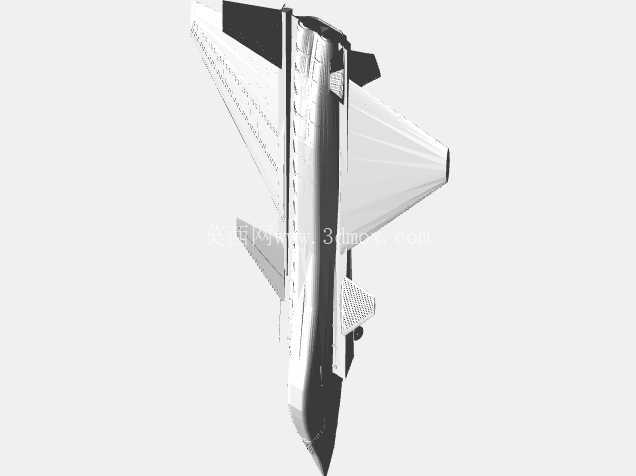

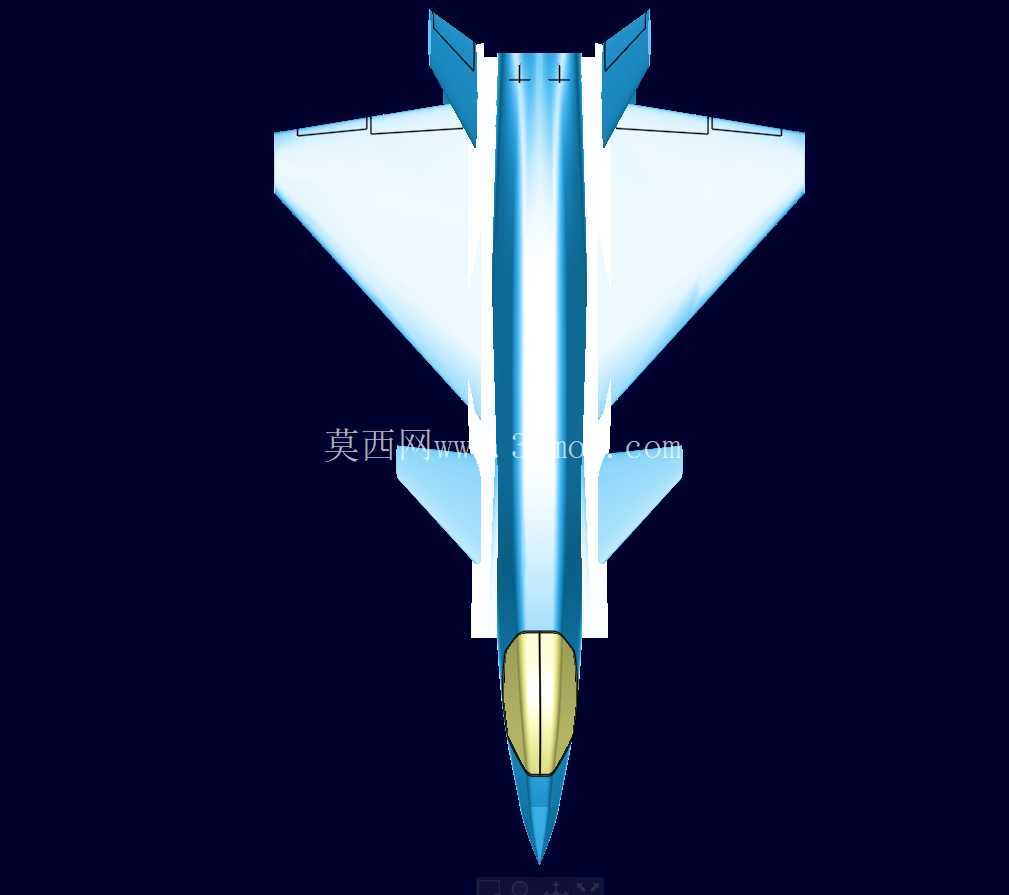

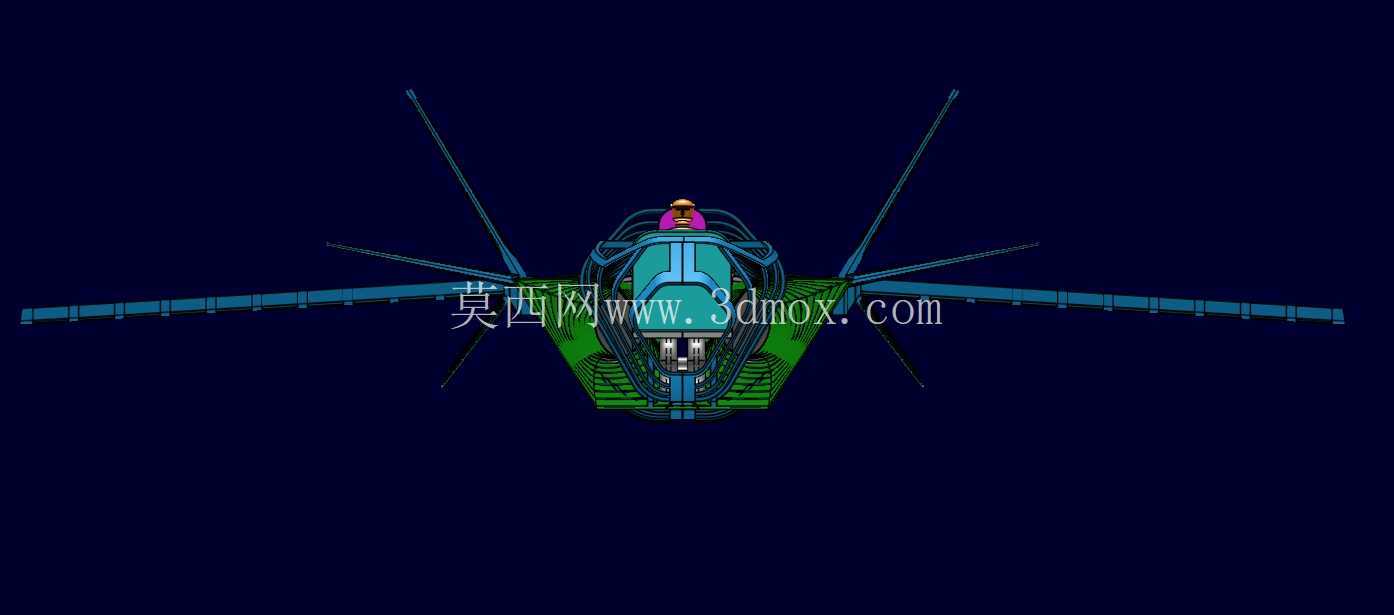

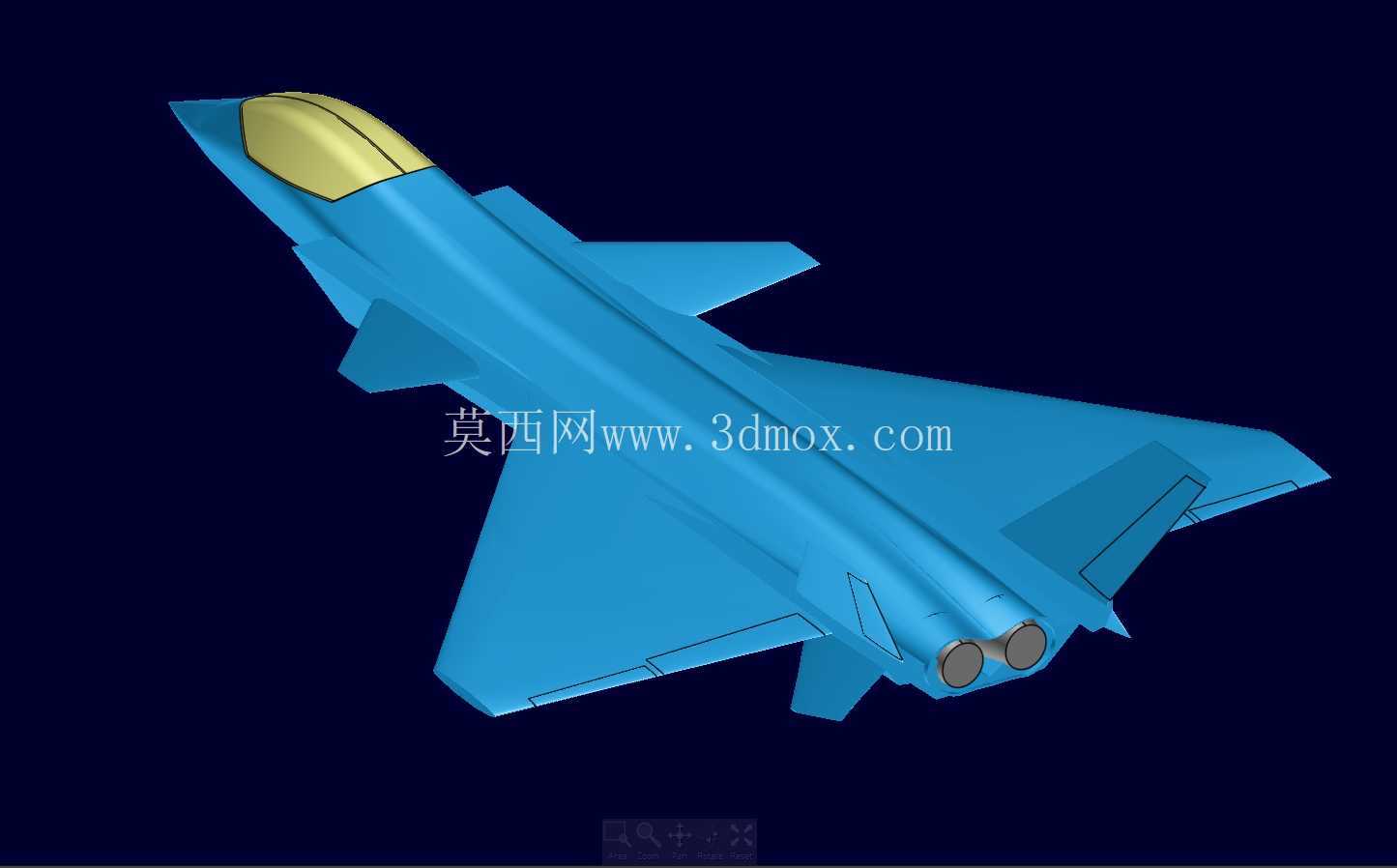

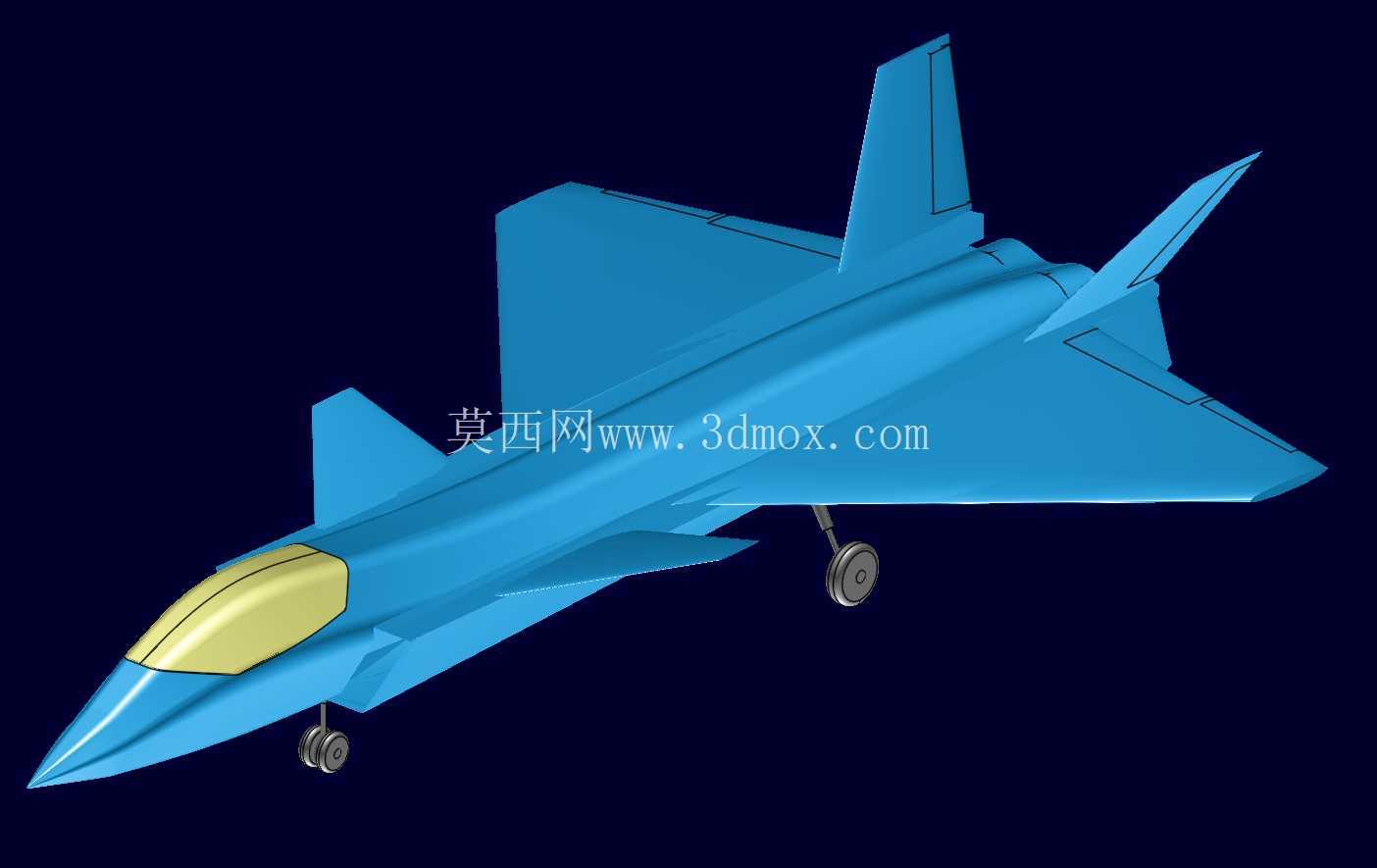

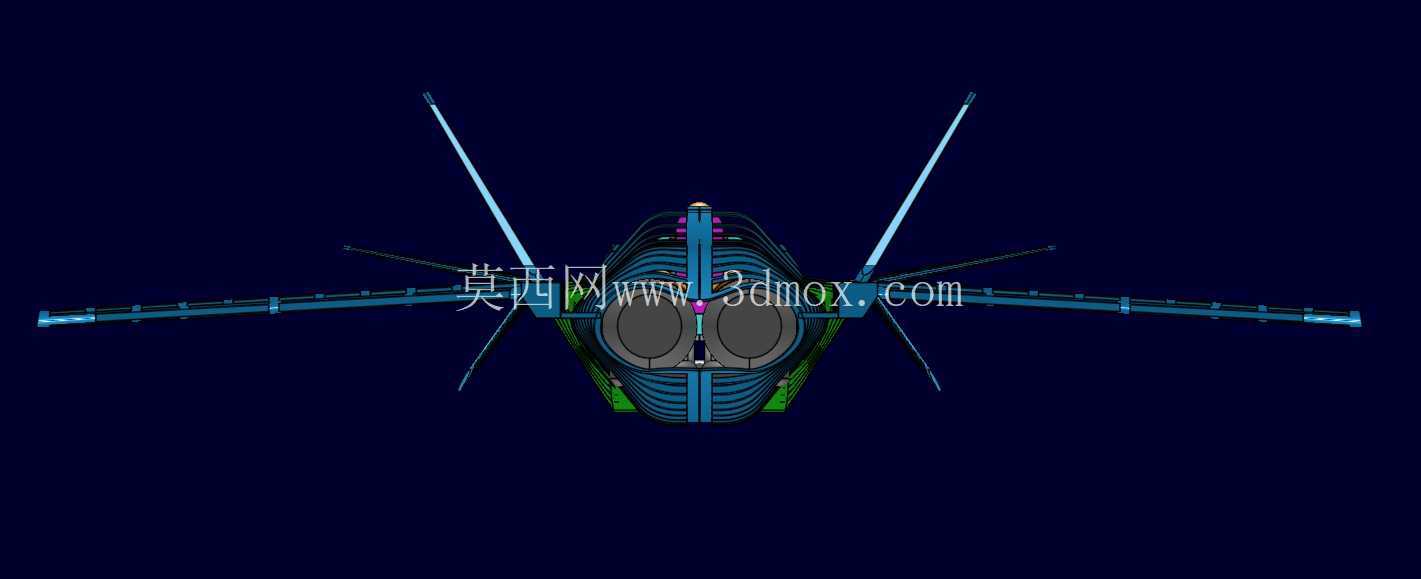

外形尺寸上严格对应实机的轮廓边界，机长、翼展、机高的比例完全符合公开的实机参数，鸭翼与主翼的相对位置、垂尾的外倾角度、DSI进气道的鼓包轮廓都做了准确还原，没有出现比例失真的问题；安装边界方面，所有活动翼面的转动行程都预留了足够的空间，没有出现结构干涉，舱门的开合路径、起落架的收放路径都做了干涉检查，能够直接用于运动仿真的演示场景。

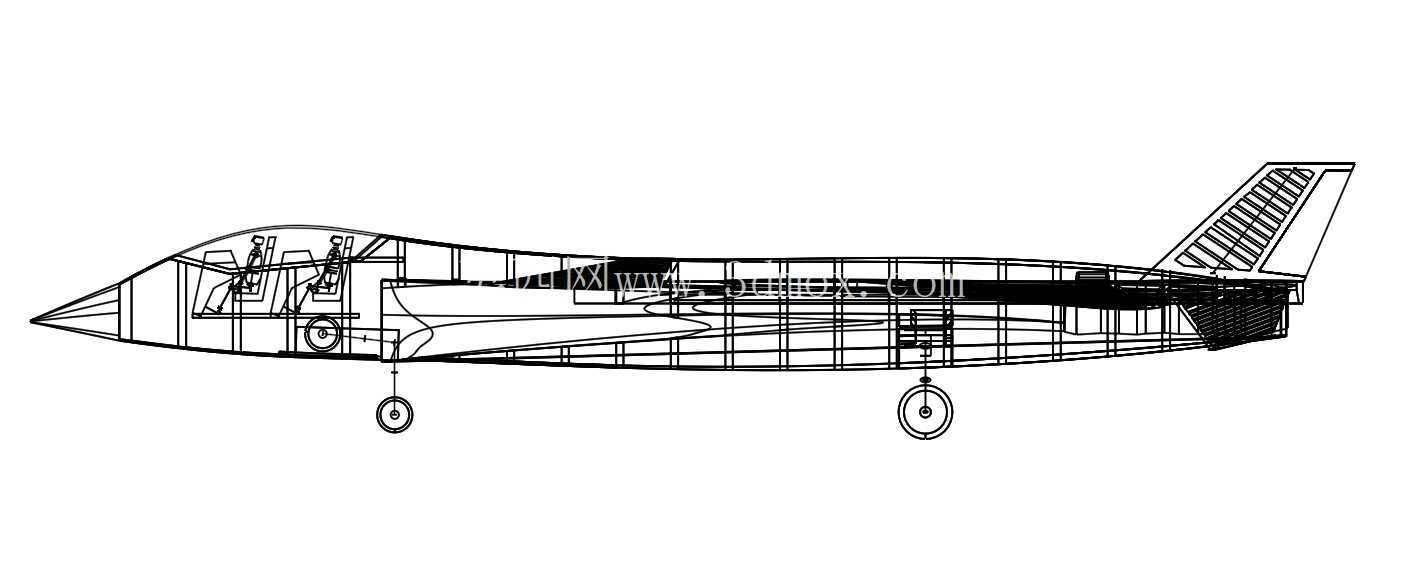

需要注意的是，这套数模是基于三视图纸理缩放搭建的近似模型，部分内部细节结构做了简化处理，比如航电系统、发动机内部结构、管路线缆排布没有做细化建模，整体准确性适合用于结构认知、装配逻辑演示、外形参考类场景，不能直接用于实际零件的生产加工，使用时需要根据实际需求补充对应的细节结构、调整精度参数。对于三维建模从业者来说，这套数模的装配层级划分、大装配的约束管理方法也有很高的参考价值，能够学习如何将数百个零件按照功能、工位、部段划分成清晰的子装配模块，避免大装配打开卡顿、约束混乱的常见问题。
