NASA波音翼身融合体飞行器实体装配结构

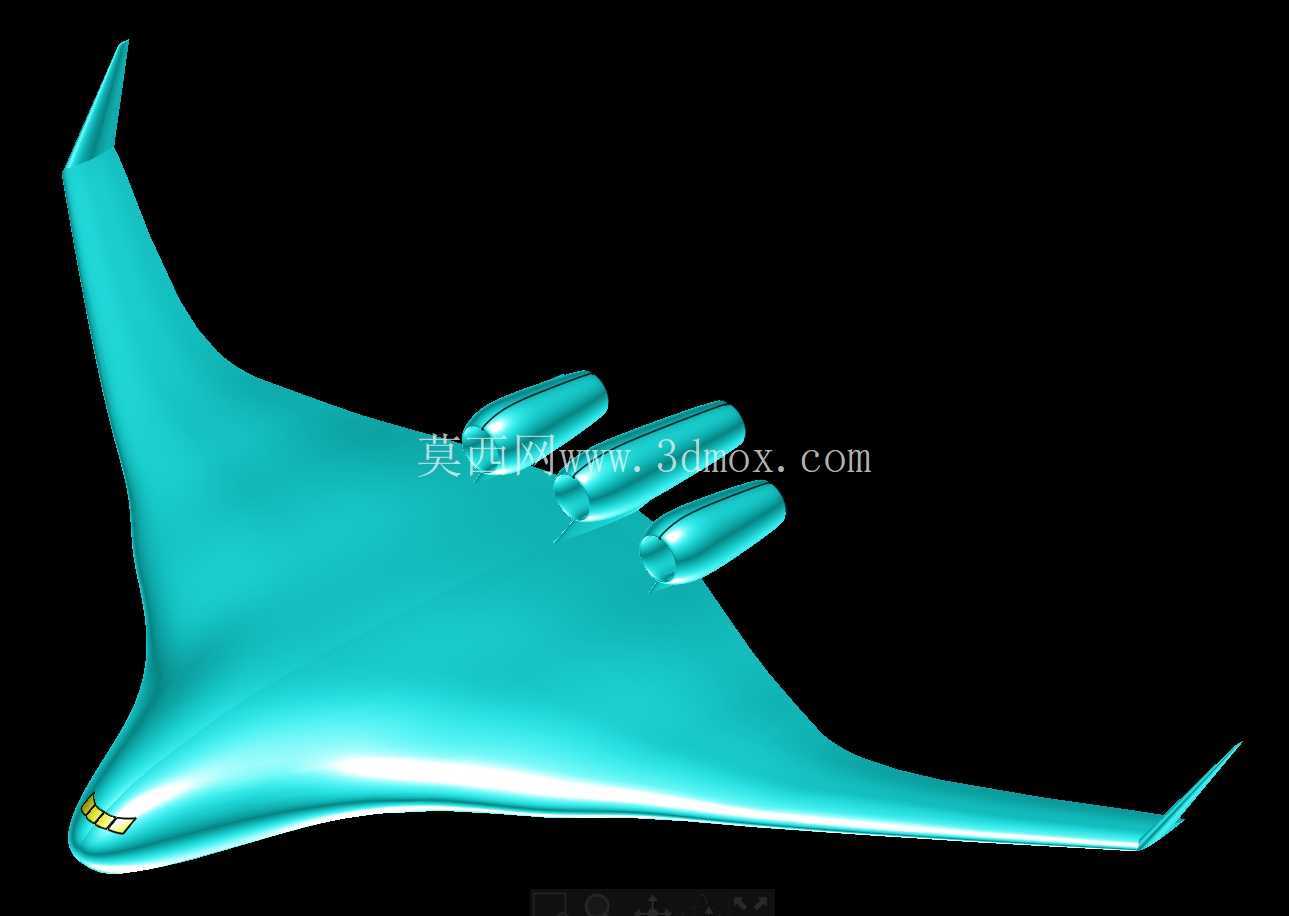

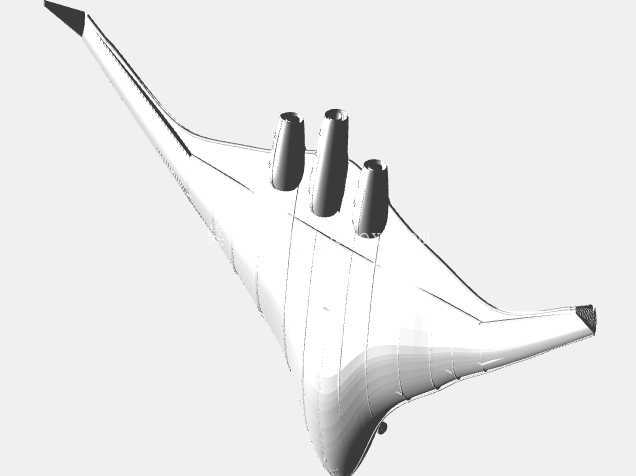

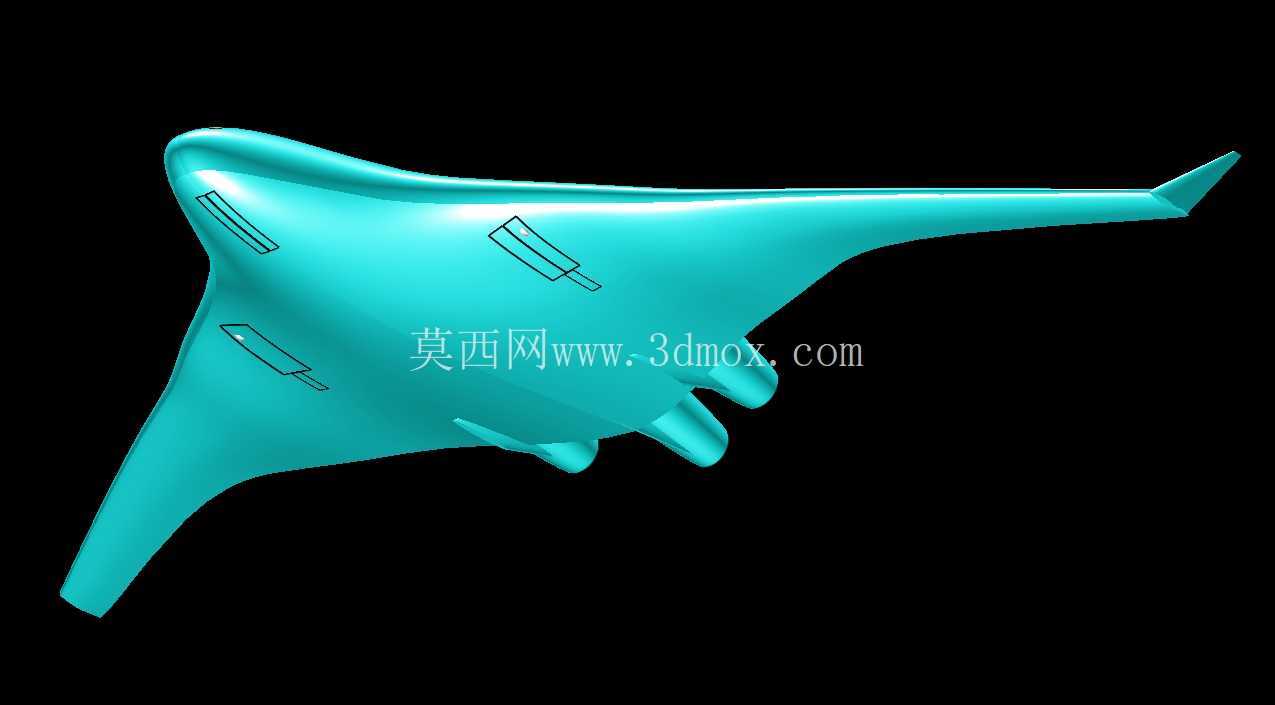

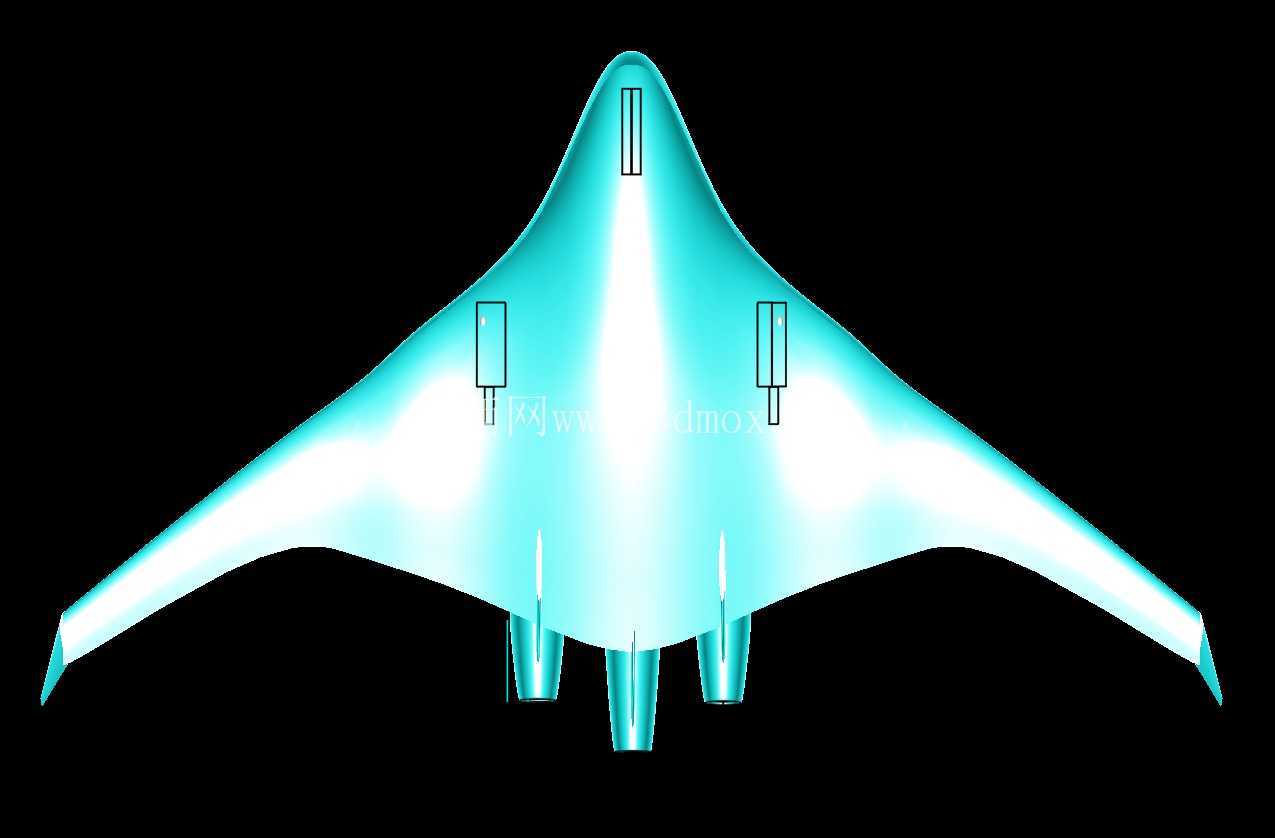

　　这款翼身融合布局的飞行器结构，核心设计逻辑是打破传统筒身加机翼的分离式构型，将机身与机翼完全融合为一个整体升力面，从气动效率层面降低巡航阶段的诱导阻力，相比传统窄体民航机能够在同等燃油载荷下提升超过三成的航程，或是在同等航程下降低燃油消耗，适配下一代亚音速民航干线运输、长航时特种航空作业的场景需求。整个装配体的零件拆分逻辑完全遵循实际航空制造的工艺分离面要求，458个实体零件按照机身主承力结构、翼面操纵组件、动力系统安装段、机载设备舱段四大类划分，归集到18个子装配模块中，每个子模块都预留了标准的安装定位接口，能够直接对接后续的结构强度仿真、气动载荷校核工作，不需要重新拆分几何特征。

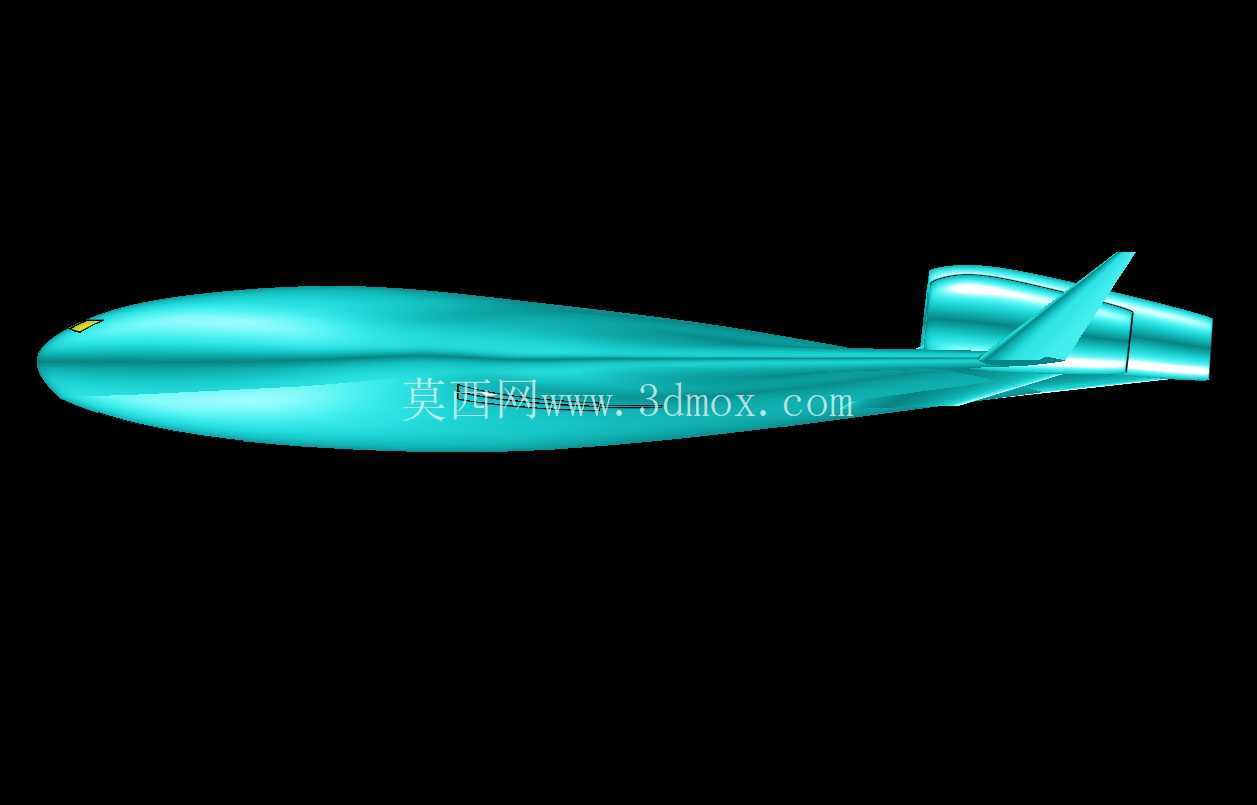

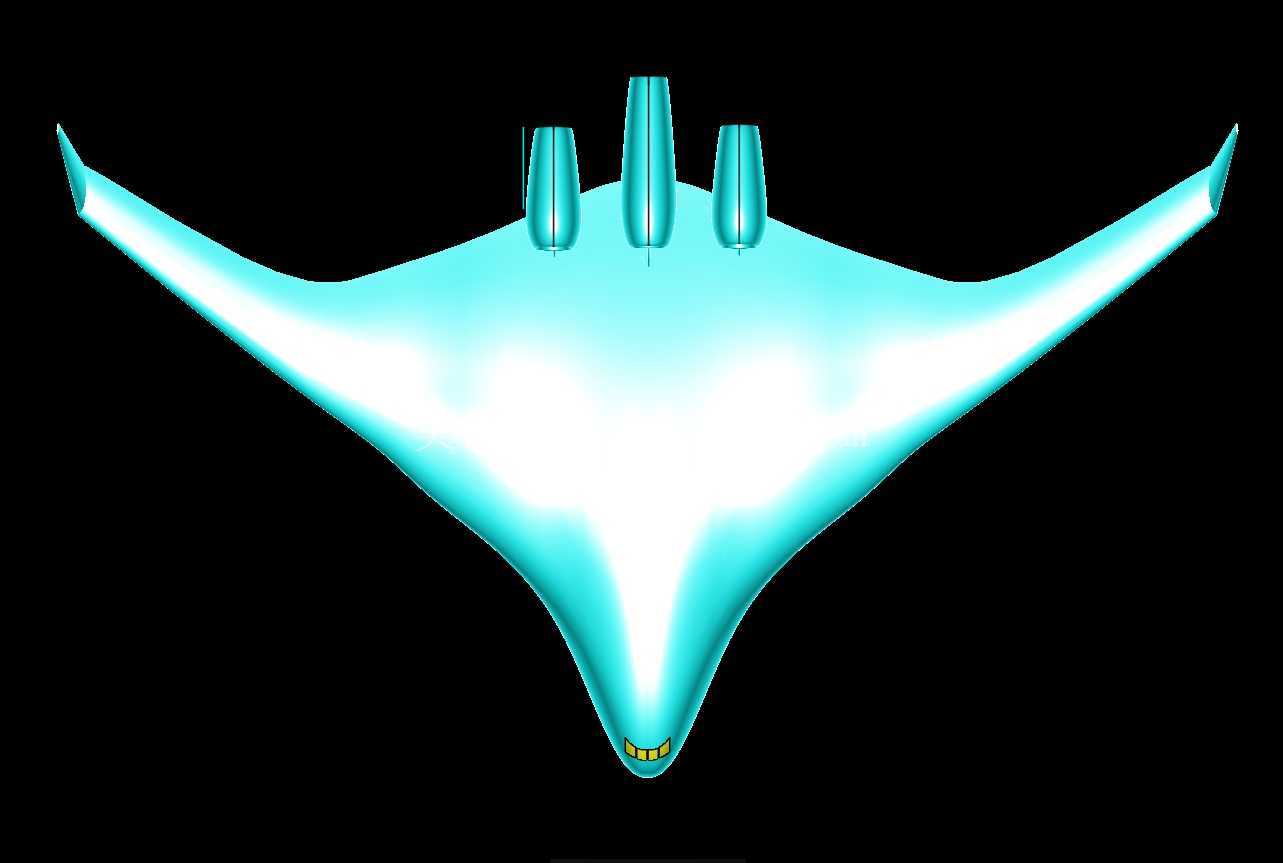

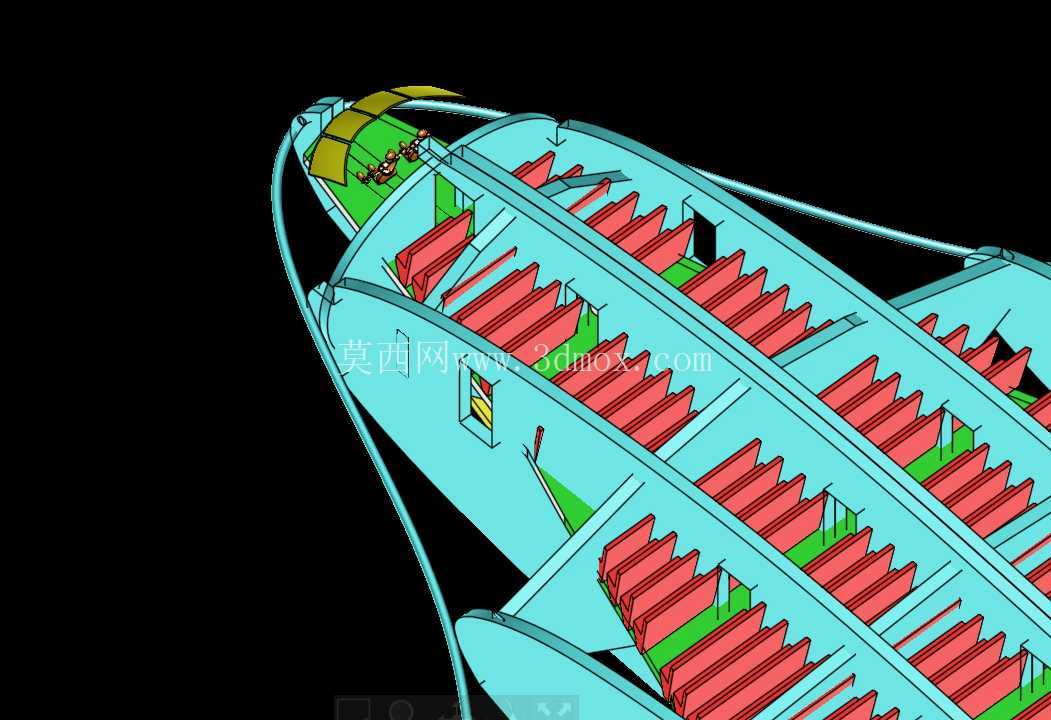

　　从安装边界来看，整体构型的基准平面完全匹配8.5英寸×11英寸的标准工程图幅缩放基准，所有翼面的后掠角、翼尖小翼的上反角度、动力吊舱的安装位置都严格贴合初始草图的气动外形约束，虽然缩放建模过程中存在一定的尺寸公差，但整体形面的连续性完全满足前期方案论证阶段的模型精度要求，不会干扰气动仿真的流场计算结果。在实际应用场景中，这类翼身融合构型既可以作为下一代民航客机的方案验证载体，也可以改装为长航时无人货运平台、特种侦察载机，其宽大的中央翼身融合段能够提供远超传统筒身机身的内部容积，既可以布置更大容量的燃油箱，也可以装载更多的任务载荷或是客舱设施，同时整个升力体结构的升阻比特性更优，能够在高亚音速巡航阶段保持更好的稳定性。

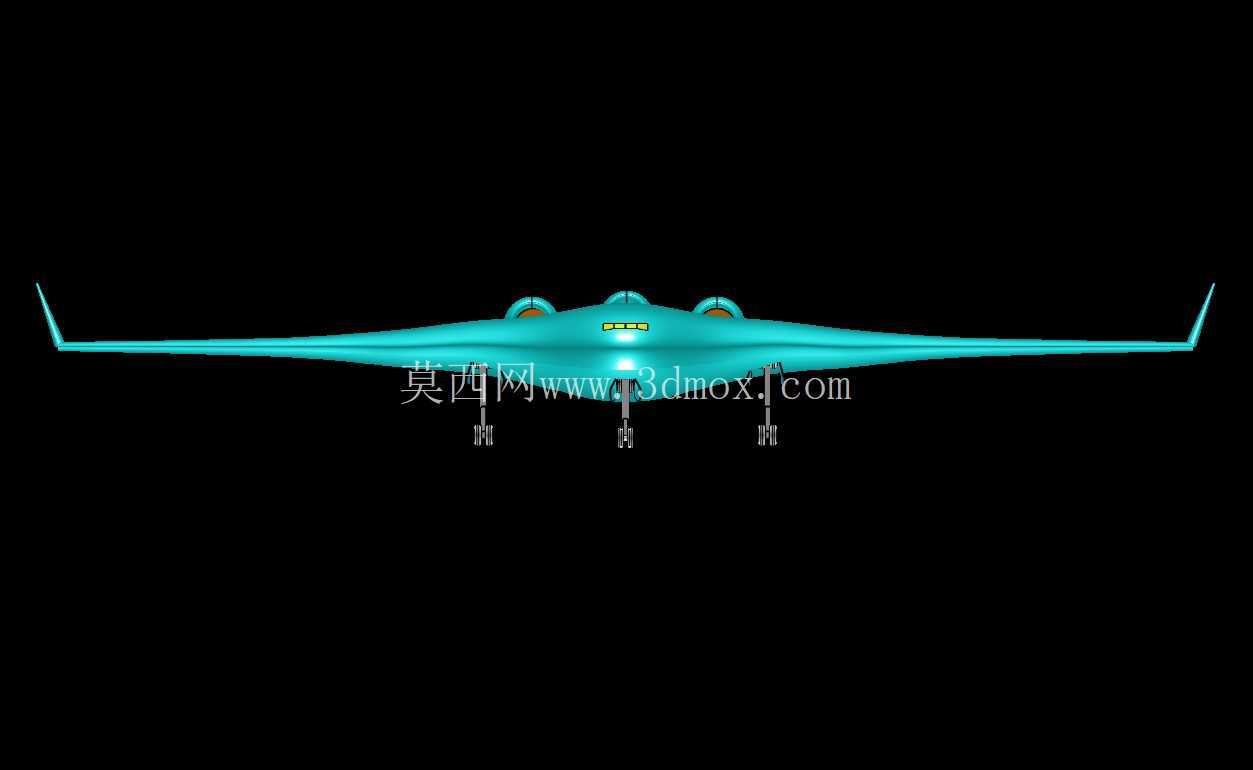

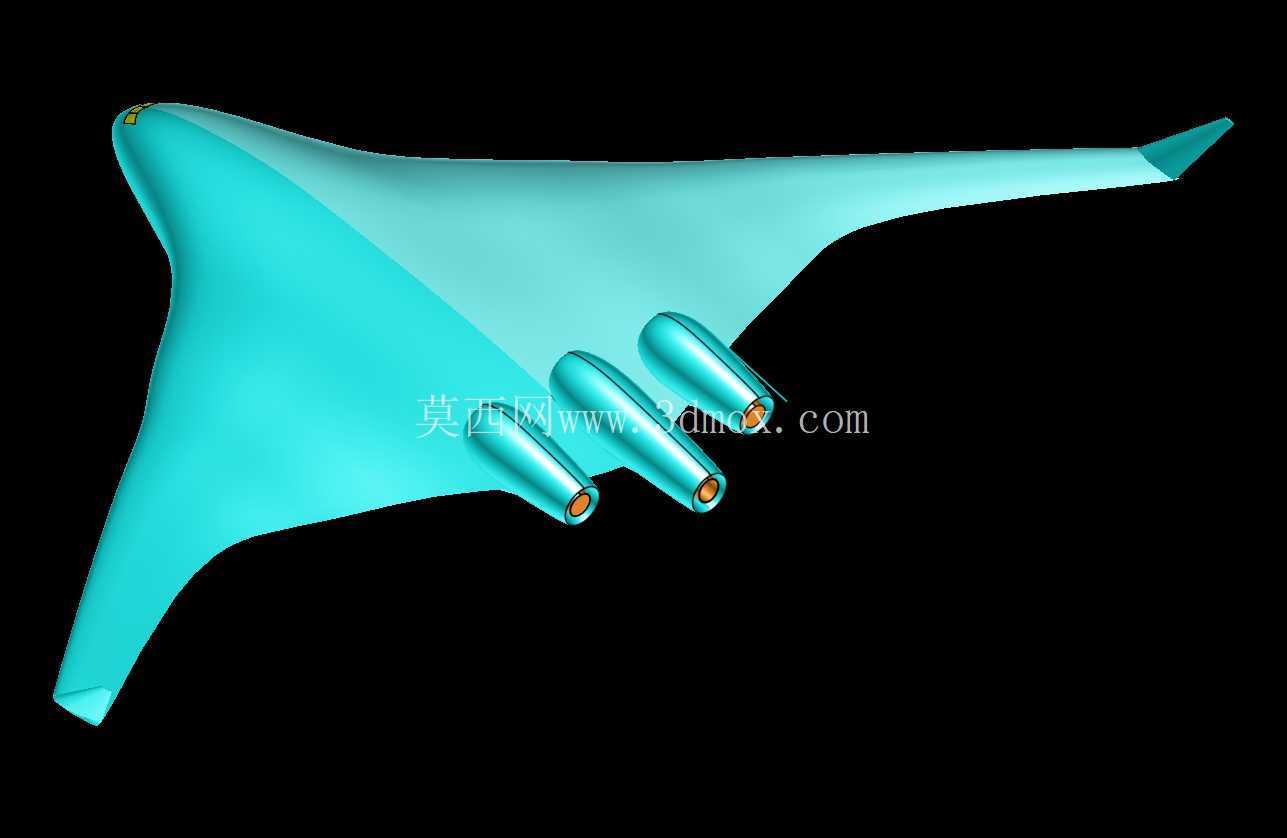

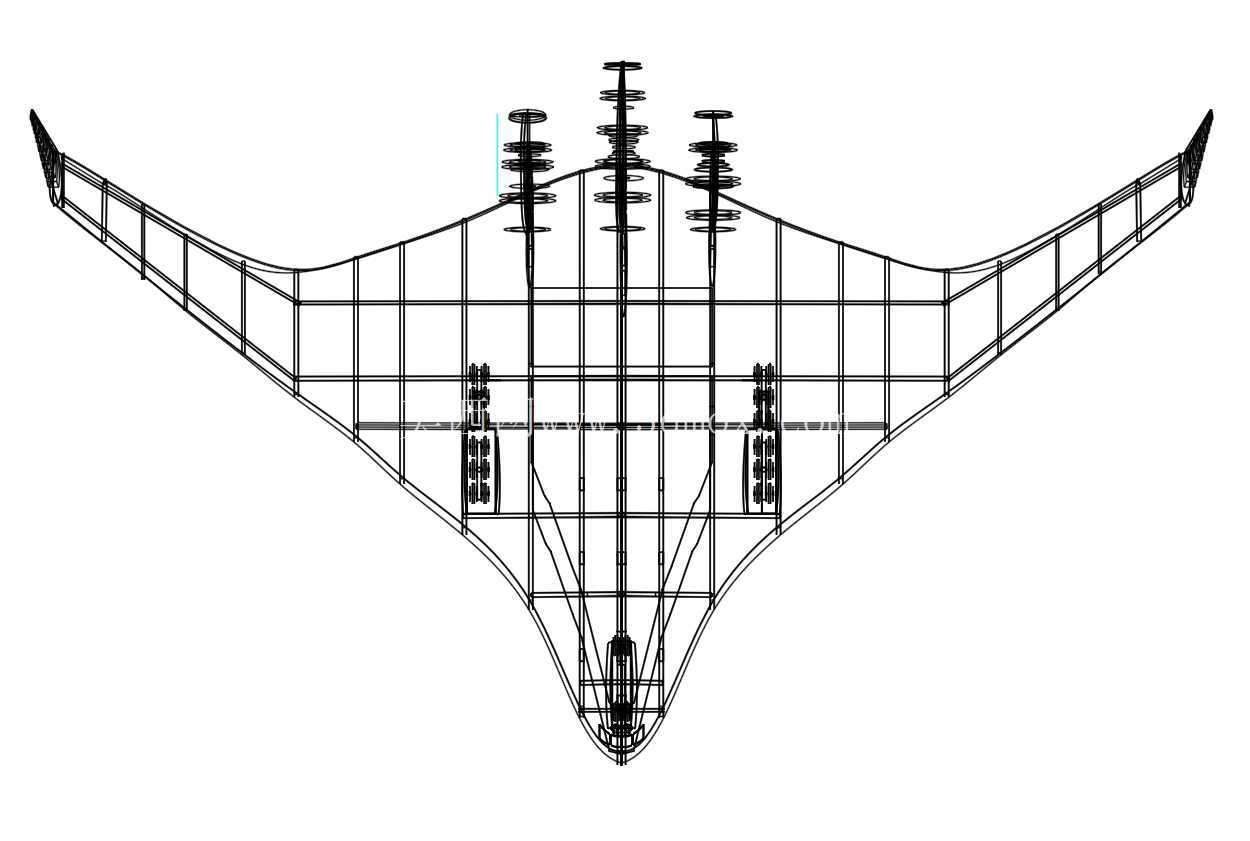

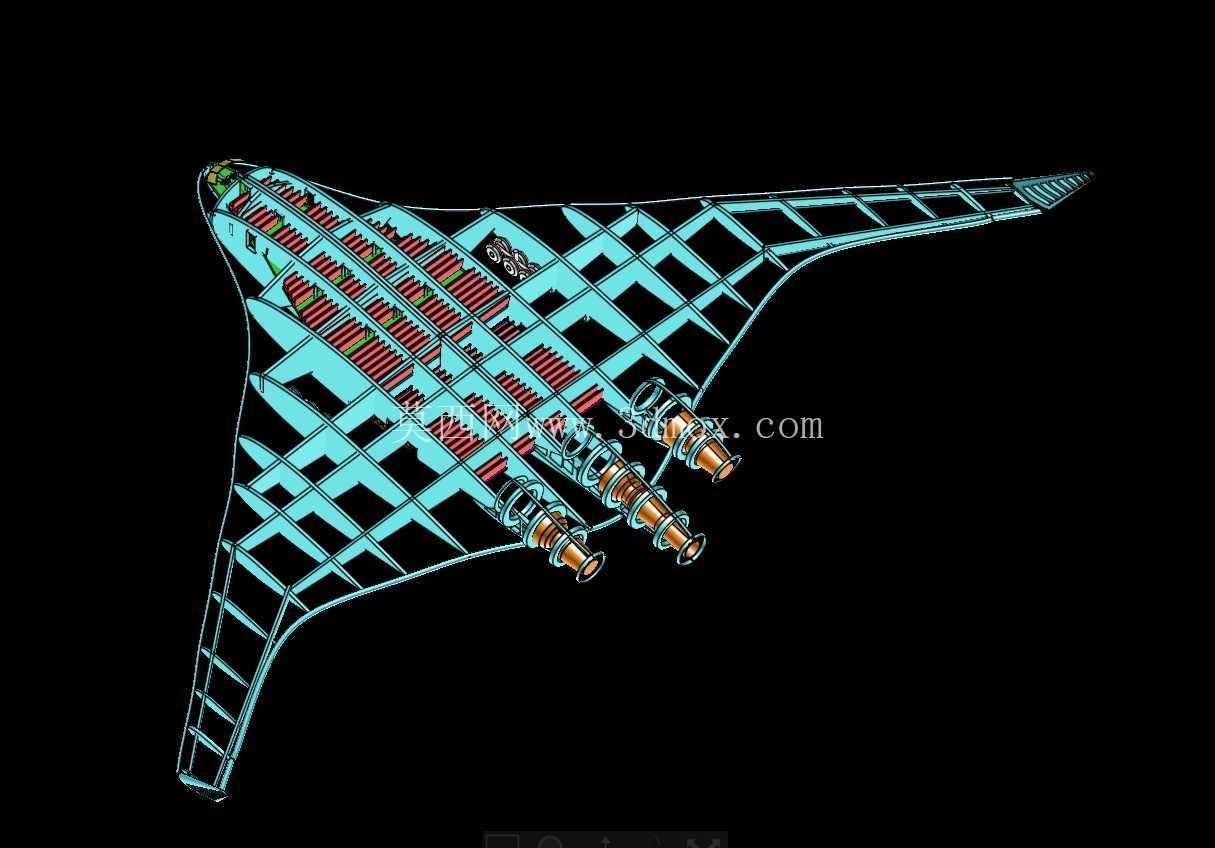

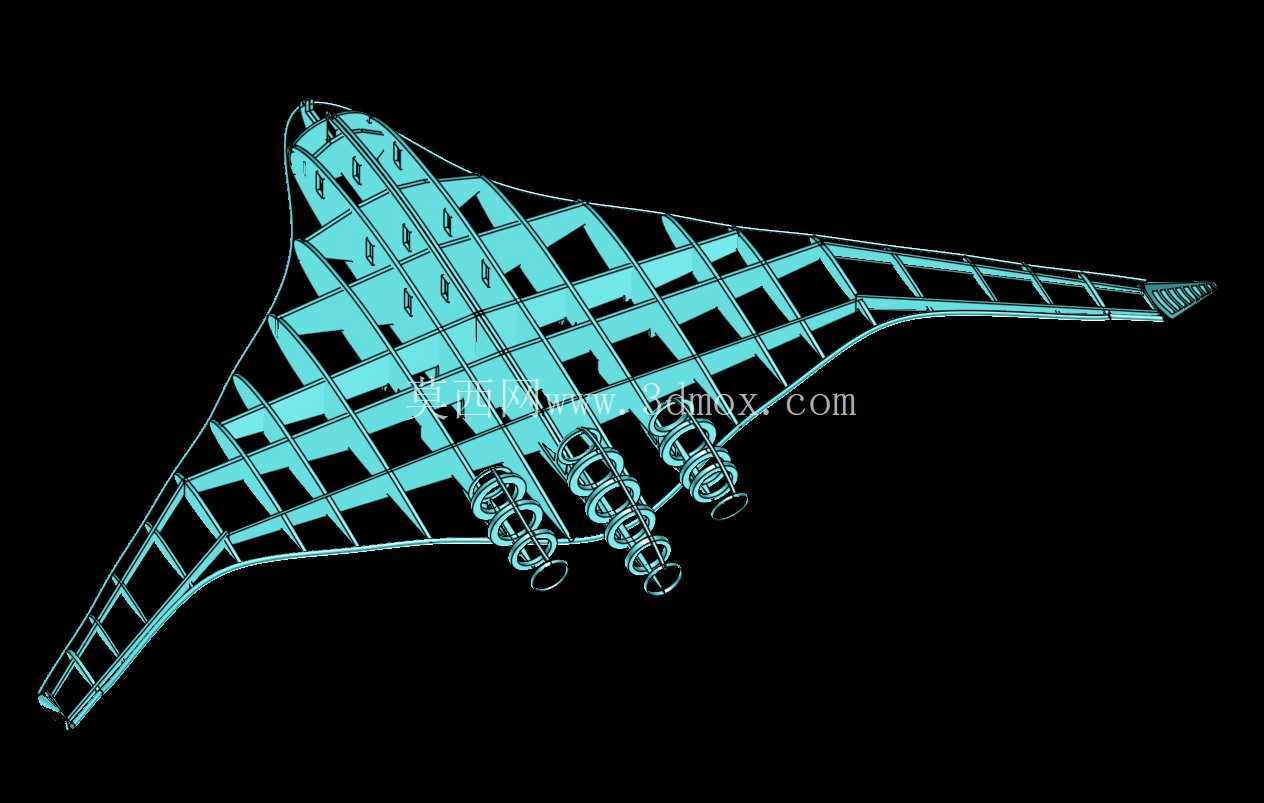

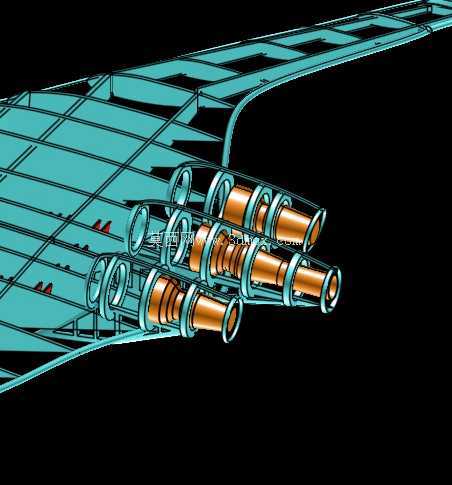

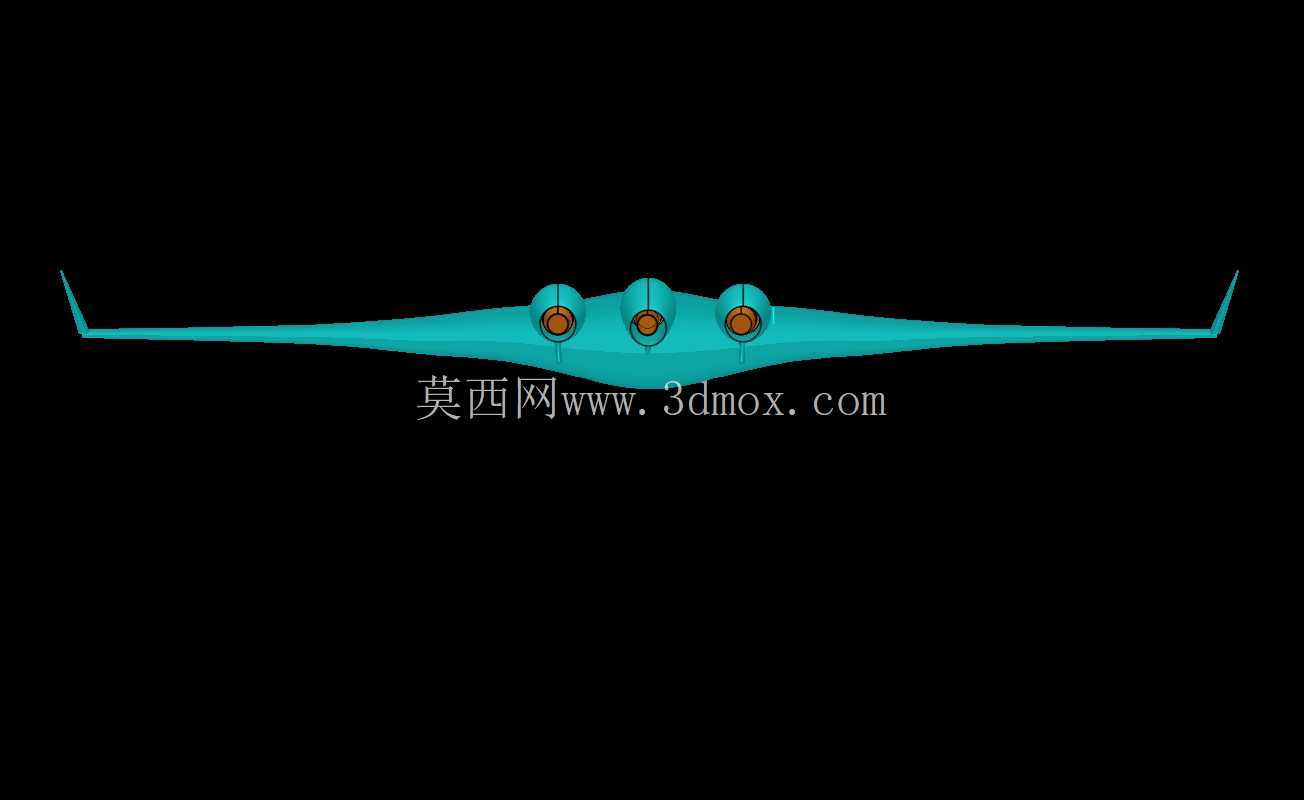

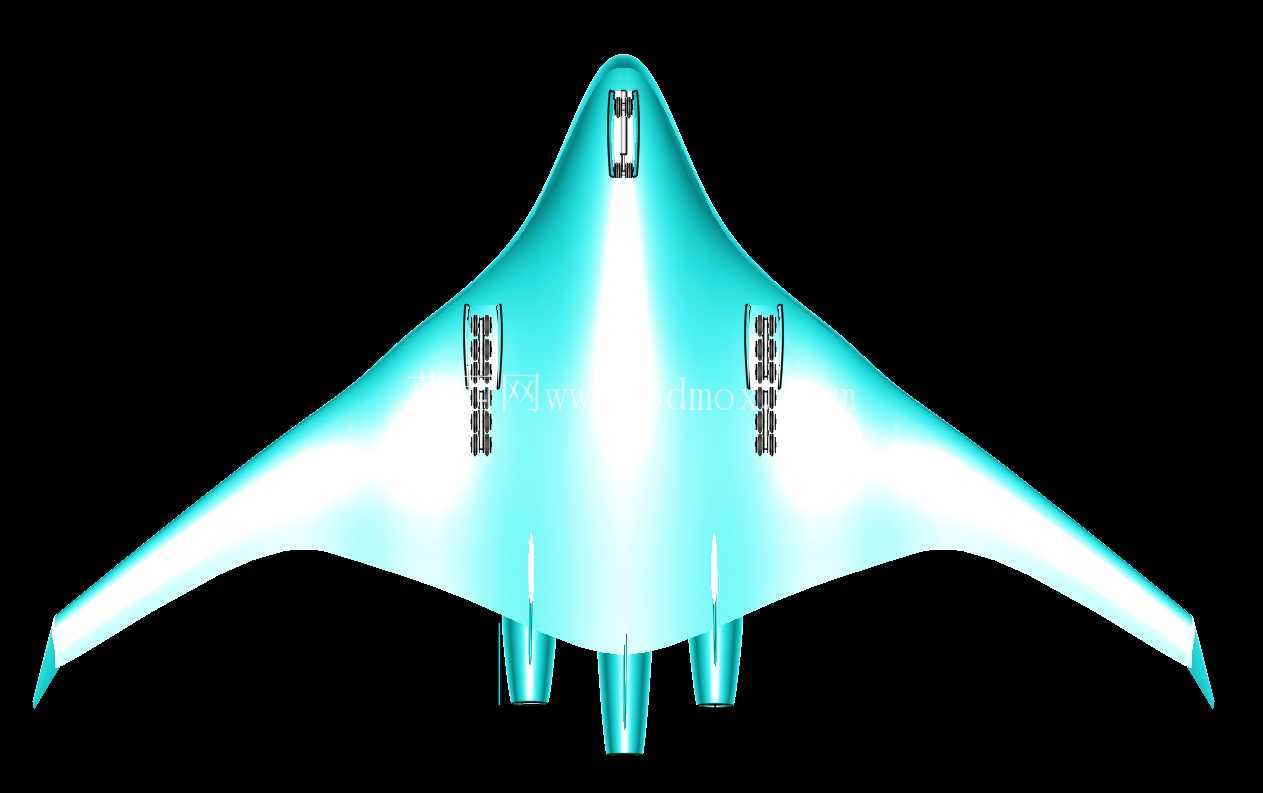

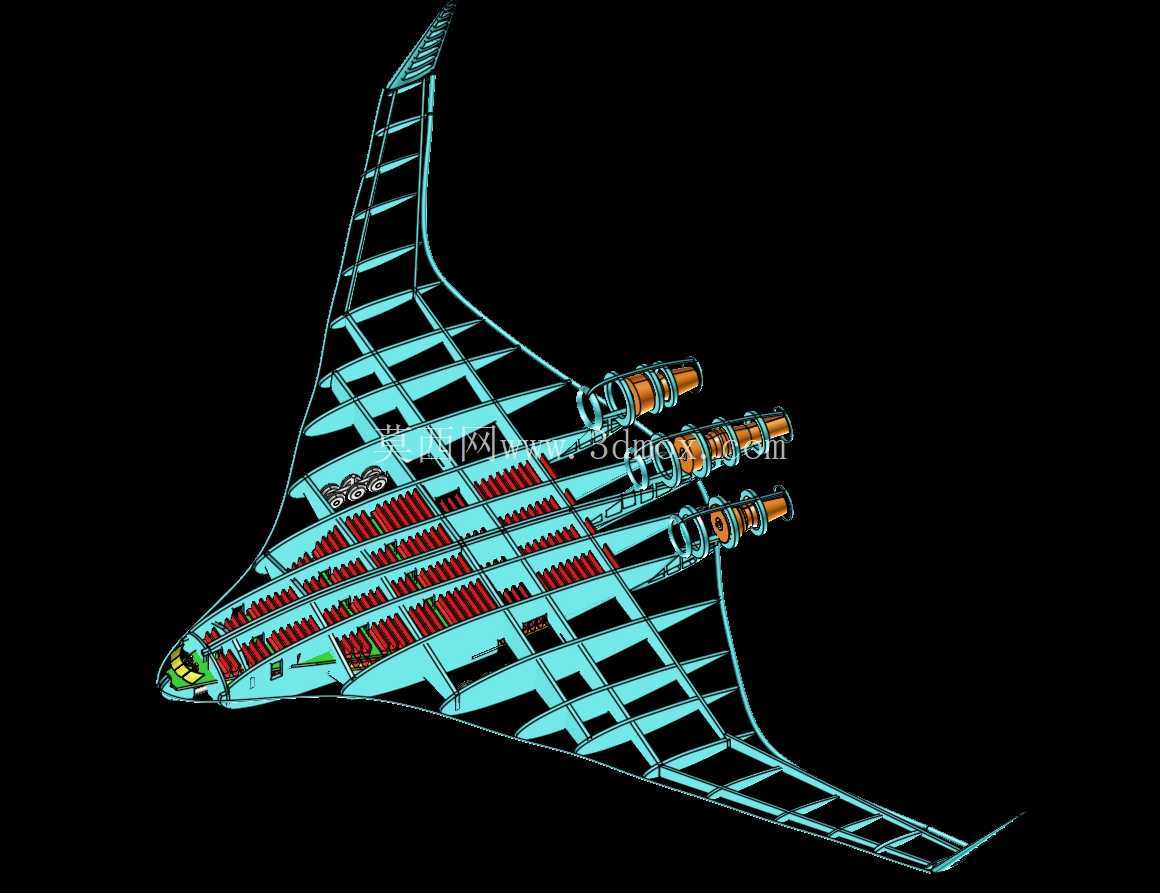

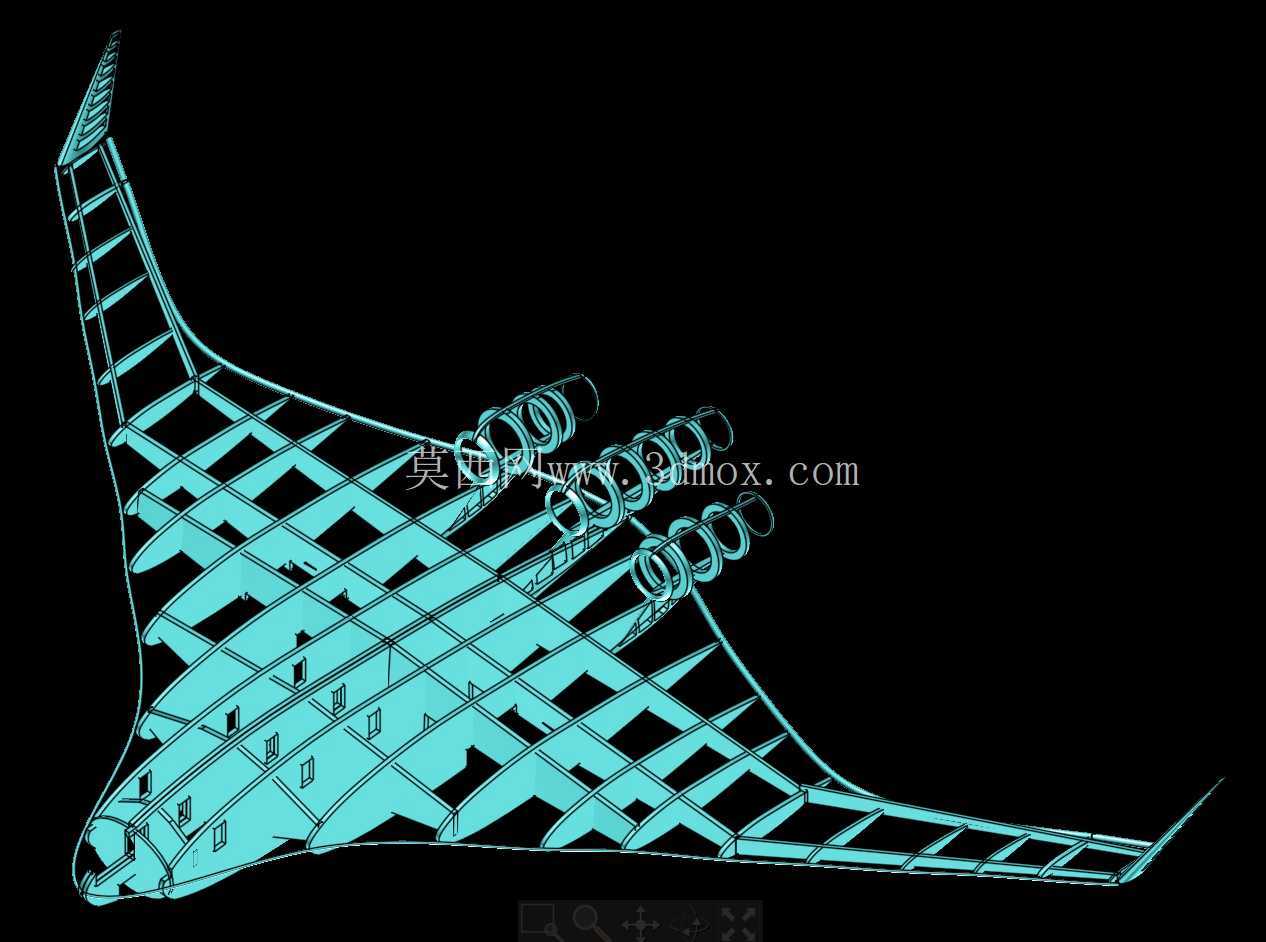

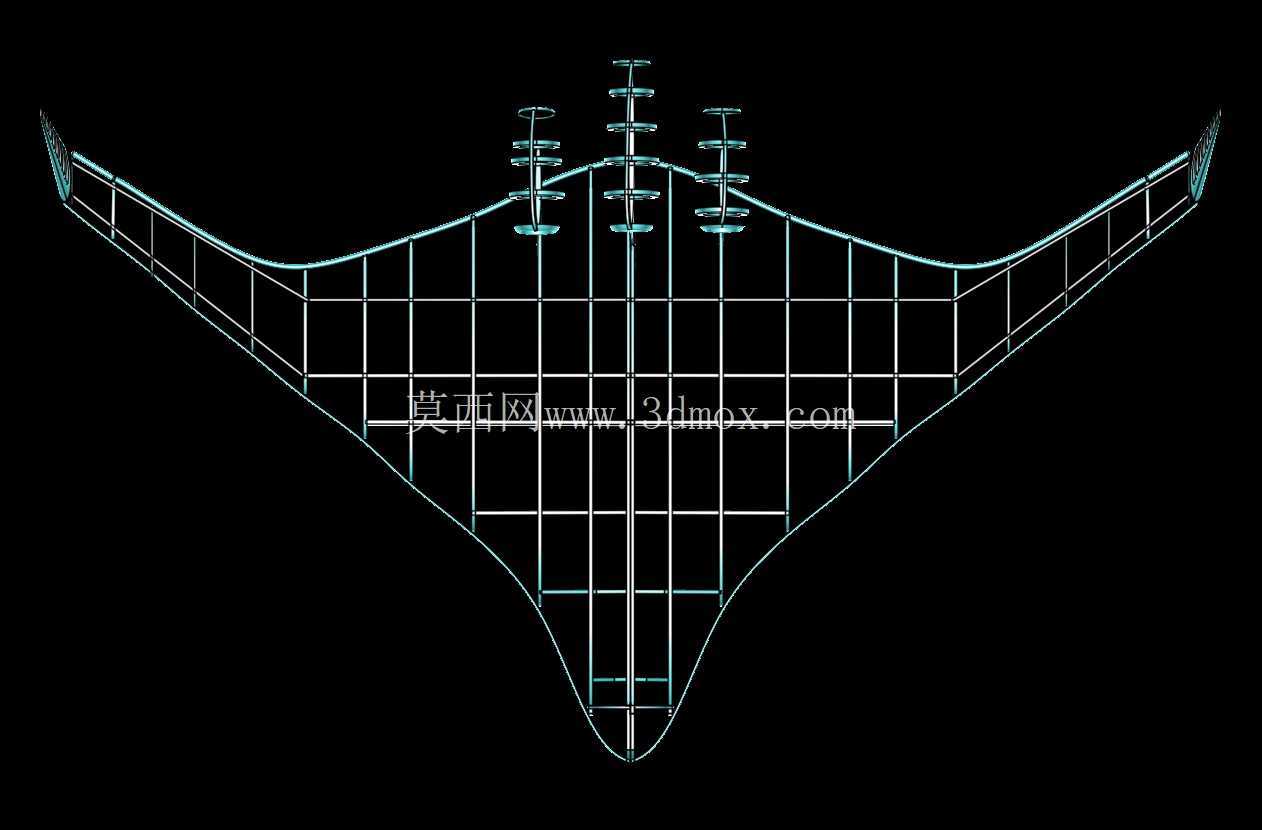

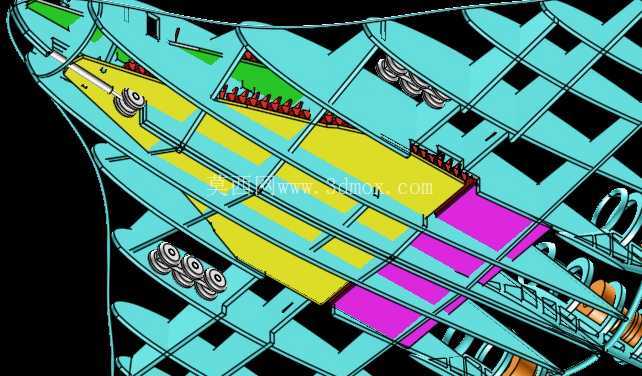

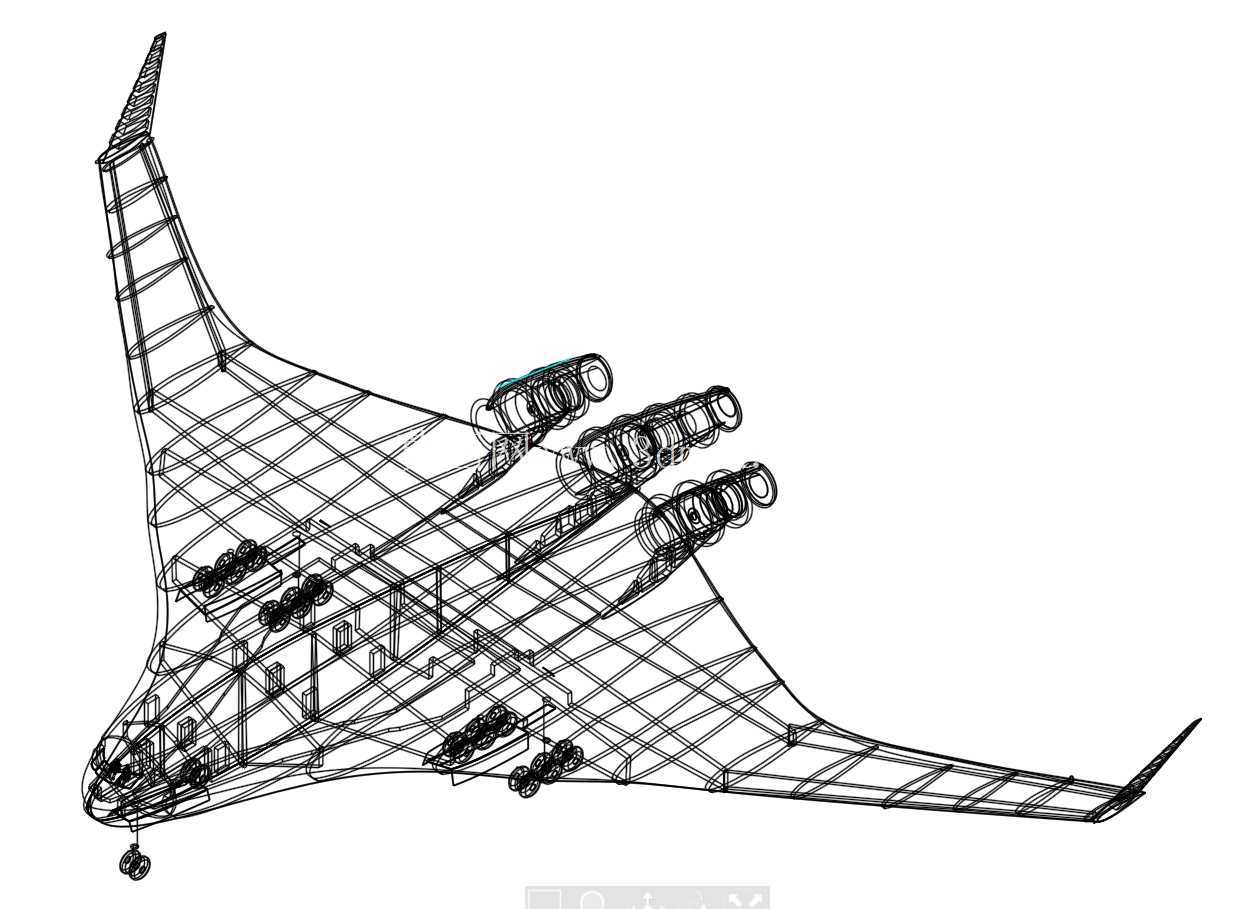

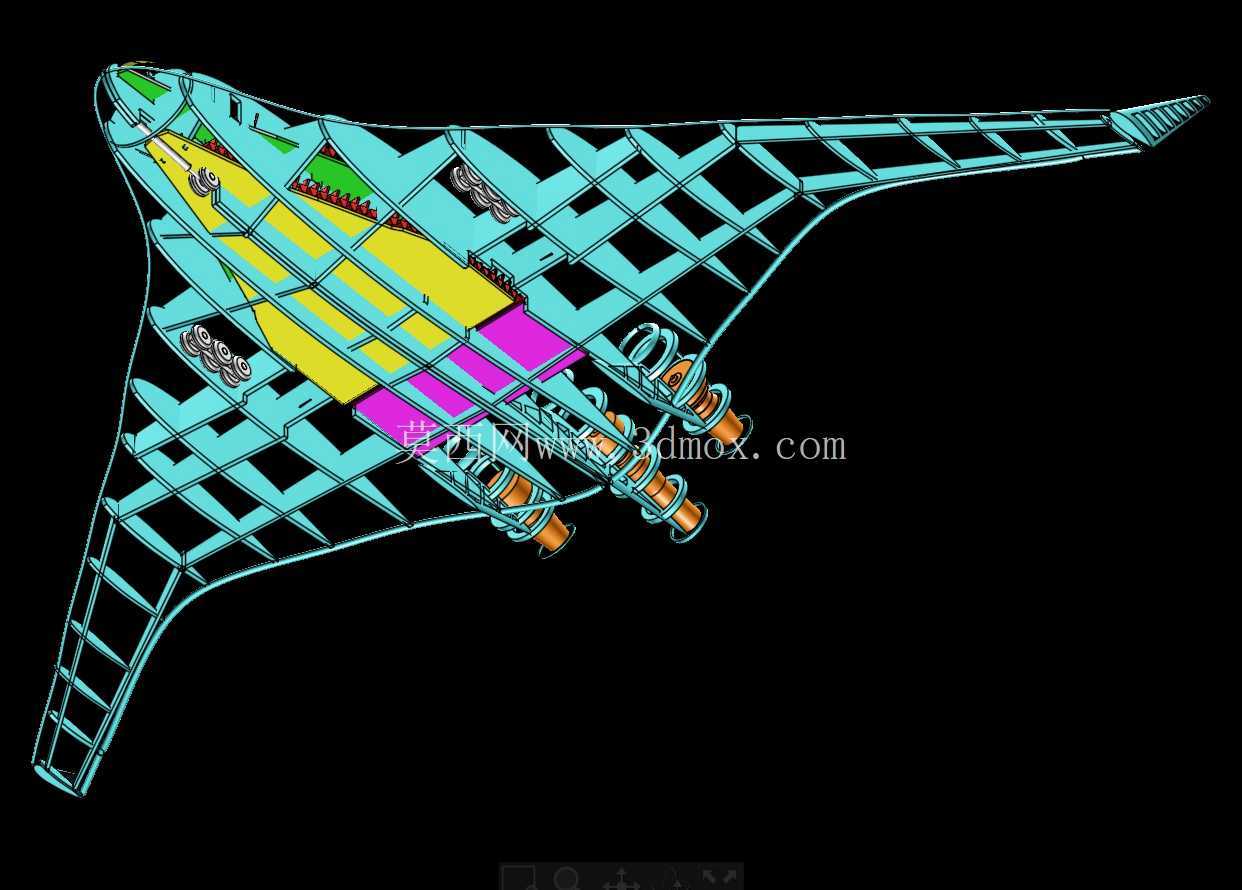

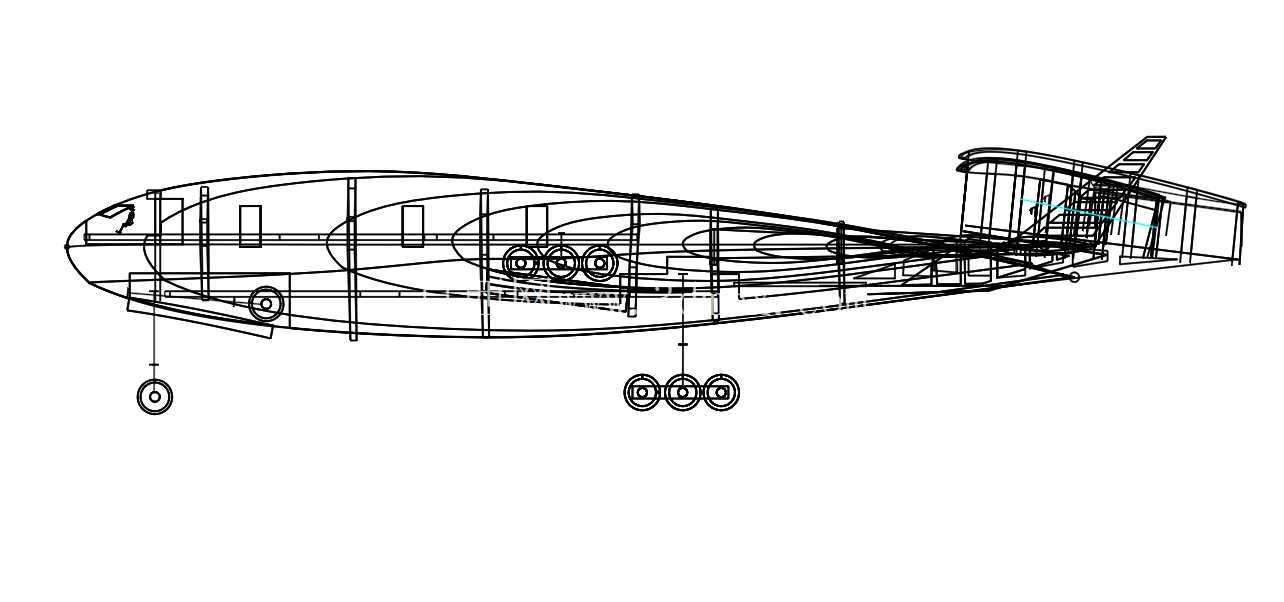

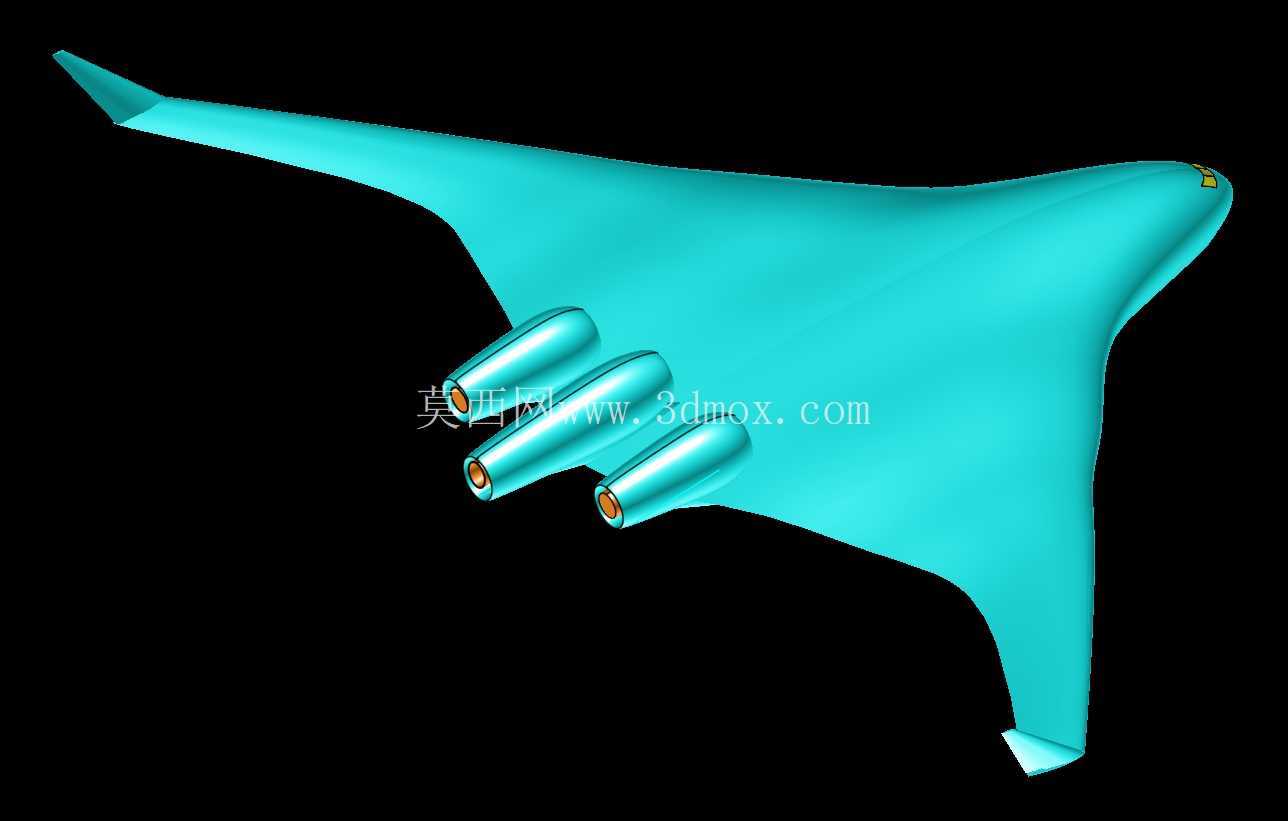

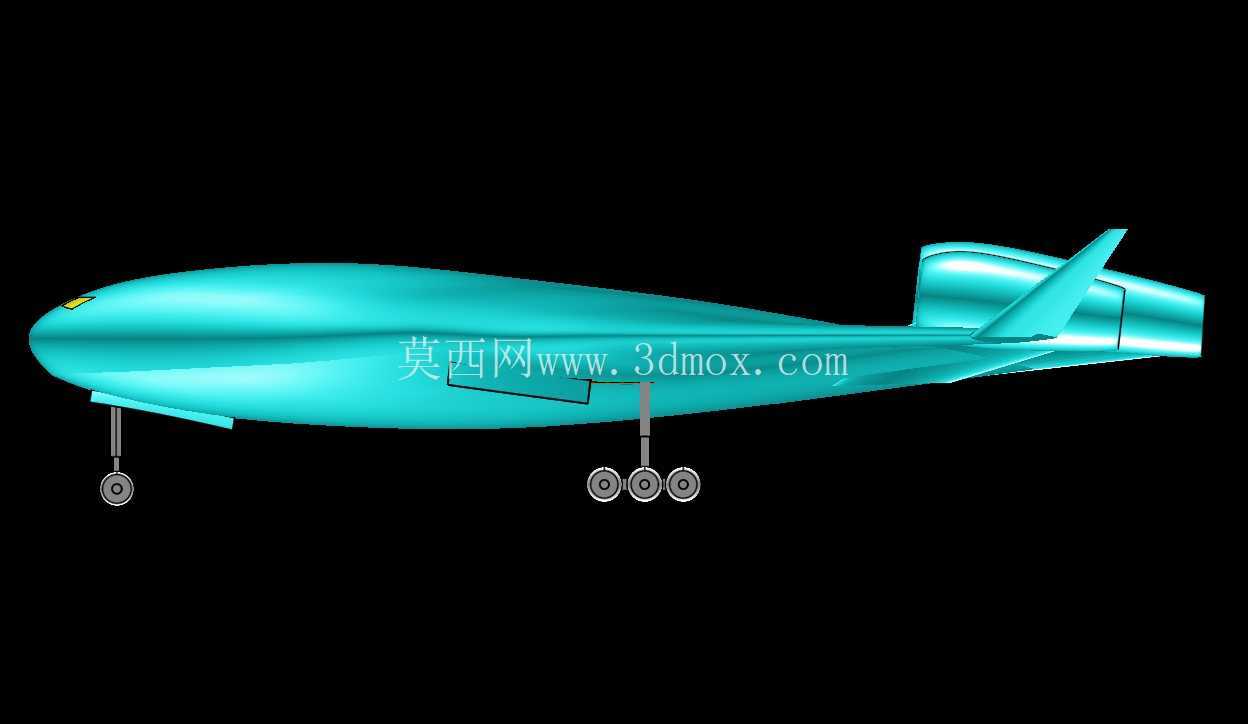

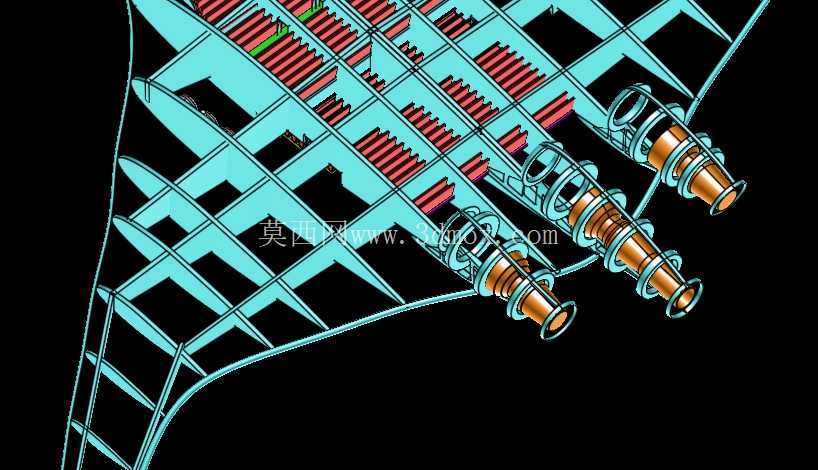

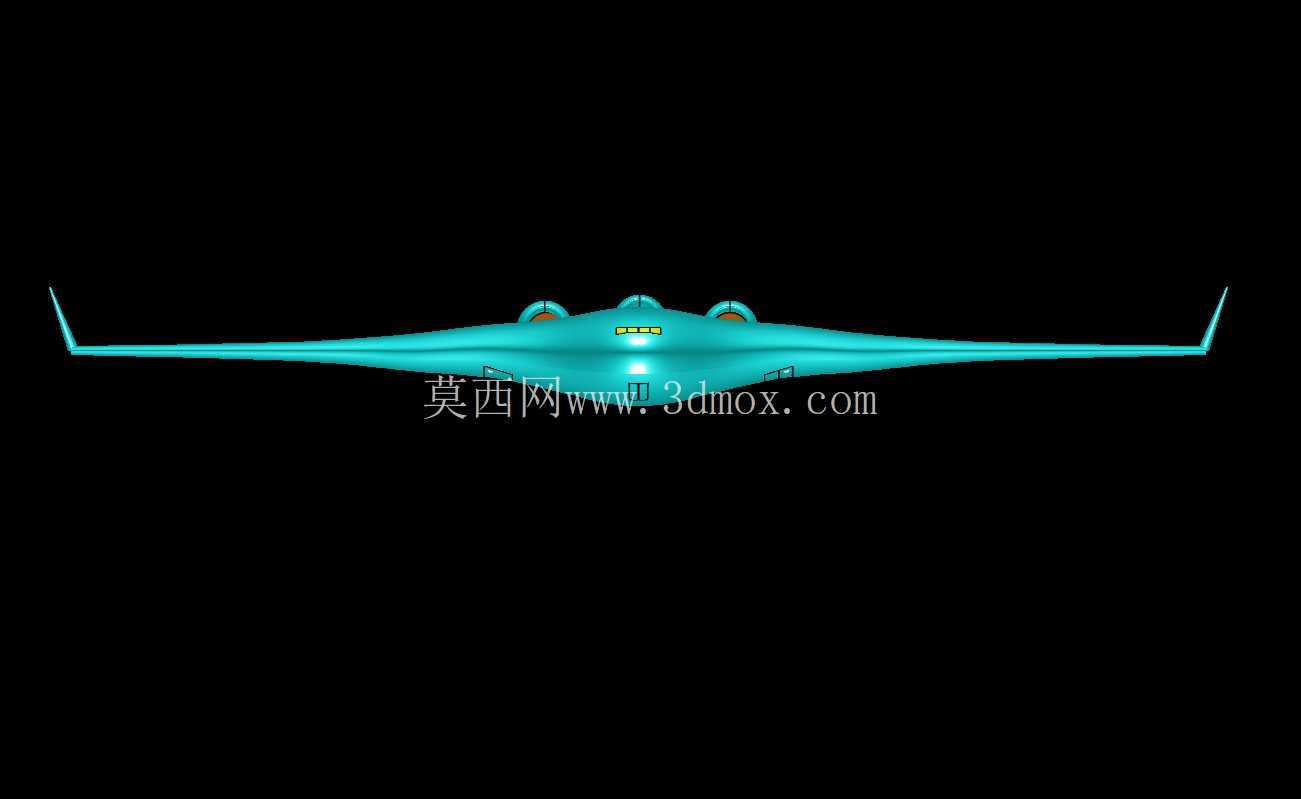

　　设计过程中，动力系统的安装位置特意布置在机身上表面的后缘区域，三个发动机吊舱采用等间距排布，既能够避免地面吸入异物的风险，也可以利用翼面的屏蔽效应降低发动机噪声向地面的传递，匹配民用航空的噪声管控要求；翼尖的上反小翼设计能够进一步削弱翼尖涡流的强度，降低巡航阶段的诱导阻力，同时提升飞机的横向静稳定性，减少飞控系统的配平负担。承力结构的设计上，整个翼身融合段采用一体化的翼盒承力逻辑，没有传统机身与机翼连接的接头应力集中区域，载荷能够沿着整个翼面均匀传递到中央翼盒，大幅降低结构重量系数，提升整机的结构效率；机身前部的驾驶舱视窗模块预留了标准的航电设备安装接口，能够直接对接航电系统的装配仿真，起落架舱段的位置也在中央翼盒的下部预留了足够的收放空间，不会与内部的燃油箱、设备舱产生干涉。

　　对于结构设计从业者来说，这个装配模型最大的参考价值在于其零件拆分的逻辑完全贴合航空制造的实际工艺要求，没有出现理想化的一体成型结构，每个零件都具备实际的加工可行性，子装配的划分也符合实际总装的工位排布逻辑，能够作为翼身融合类飞行器方案设计阶段的参考模板，用于快速搭建初始构型，再根据具体的性能指标调整形面参数、动力配置、结构尺寸。在三维建模层面，整个模型的曲面连续性达到G2级别，翼面与机身的过渡区域没有明显的折角，能够直接导入CAE软件进行流场网格划分，不需要额外修补几何破面；所有零件的装配约束都采用完全定位的方式，没有冗余约束或是欠约束的组件，在进行干涉检查时能够快速定位零件之间的间隙与干涉问题，提升方案迭代的效率。需要注意的是，由于该模型是基于基准图幅缩放开发的，具体的尺寸参数需要根据实际的设计指标进行等比例放大，同时要根据实际选用的材料属性调整结构件的壁厚、筋条布置，确保结构强度满足适航要求，动力吊舱的安装接口也需要根据实际选用的发动机尺寸进行适配调整，预留足够的维护操作空间。
