剪式车载汽车千斤顶三维结构设计

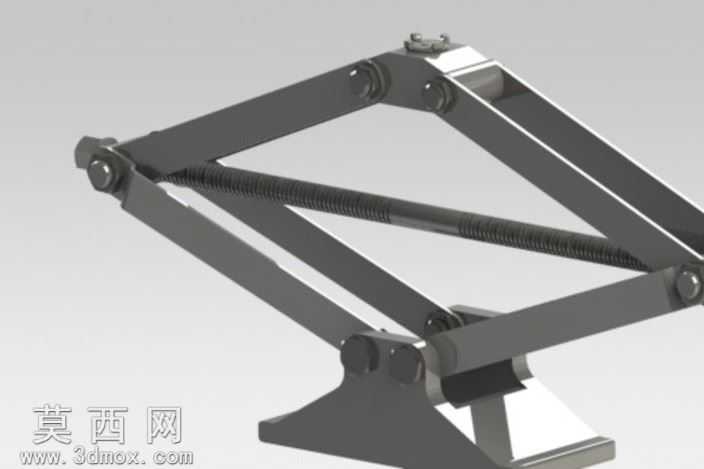

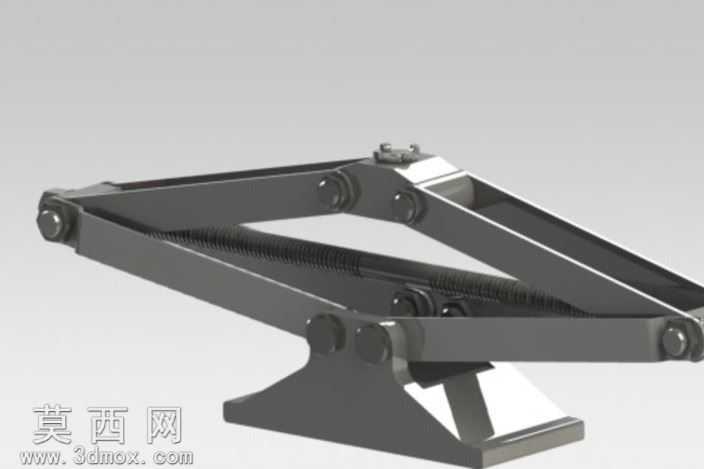

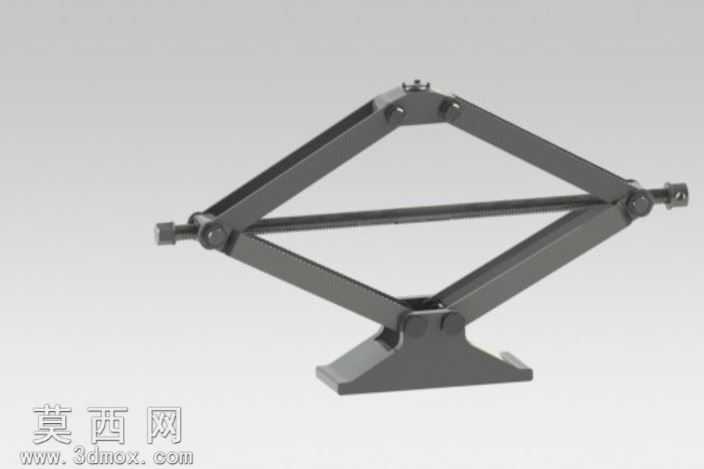

本作品为剪式结构车载汽车千斤顶的三维建模设计，建模过程严格遵循机械设计规范，依托三维参数化建模逻辑完成全零件的精准绘制，首先对千斤顶的核心组成部件进行逐一拆解建模：包含上下两组对称布置的剪式支撑臂、中部传动螺杆、顶部承载托座、底部支撑底座以及铰接销轴、端部限位结构等附属零件。建模阶段对每一处铰接配合位置都做了公差适配的结构预留，确保剪臂的开合转动无结构干涉，传动螺杆的螺纹特征采用精准螺旋扫描生成，还原梯形传动螺纹的真实牙型结构，保证螺杆转动带动剪臂张合的动作逻辑符合实际机械传动原理。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：剪式支撑臂、底座、托座等承重结构件采用哑光金属钢材材质，调整金属粗糙度参数还原冷轧钢材的磨砂质感，同时做了边缘倒角的光影处理，凸显金属构件的厚重承重属性；中部传动螺杆采用表面发黑处理的金属材质，添加细微的使用纹理提升真实感；铰接销轴部位做了亮面金属质感处理，区分转动副与固定结构的材质差异。整体渲染采用柔和的影棚布光，多角度呈现千斤顶的结构细节，避免强反光遮挡结构特征，同时通过光影层次凸显剪臂之间的层叠结构与铰接关系。结构设计上，该剪式千斤顶采用菱形剪臂铰接结构，通过螺杆的旋转带动两侧铰接点距离变化，实现顶部托座的升降动作，相比其他结构千斤顶具备折叠后体积小巧、收纳便捷、承重稳定性强的特点，适配车载应急更换轮胎的使用场景。建模过程中对剪臂的受力角度做了结构优化，在最大举升高度时保证剪臂支撑角度处于合理受力区间，避免出现结构失稳风险，同时在底座底部添加了防滑纹理结构，顶部托座做了与汽车底盘支撑位匹配的凹槽造型，提升使用时的贴合度与防滑性能。所有零件的装配配合关系均按照实际装配逻辑设置，可直观演示千斤顶从完全折叠收纳状态到最大举升高度的完整动作过程，清晰展现剪式结构的传动原理与各部件的配合关系，整体模型结构完整，细节还原度高，可用于机械结构教学、车载工具产品设计参考等场景。
