2.54mm间距杜邦电缆连接器结构设计

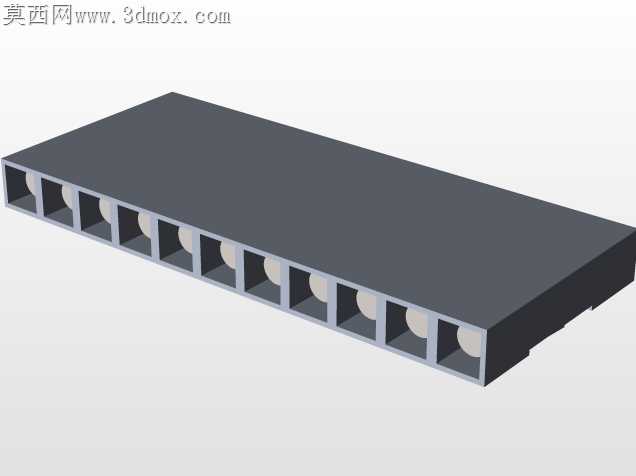

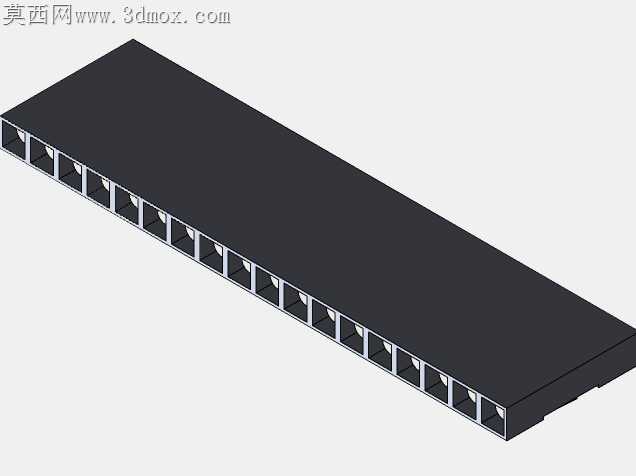

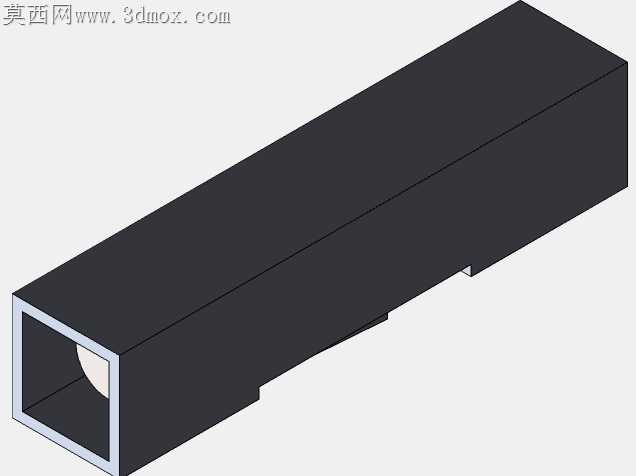

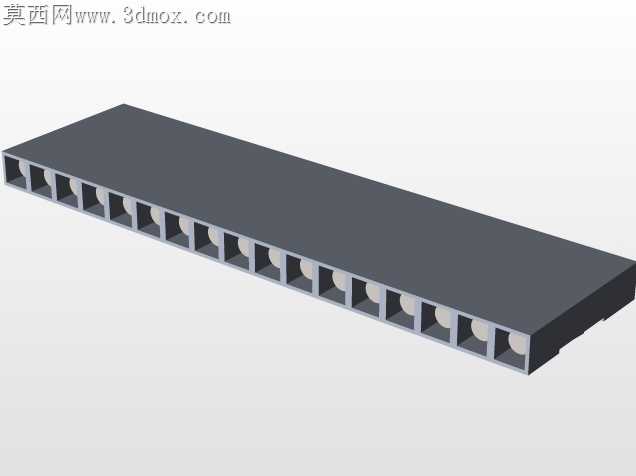

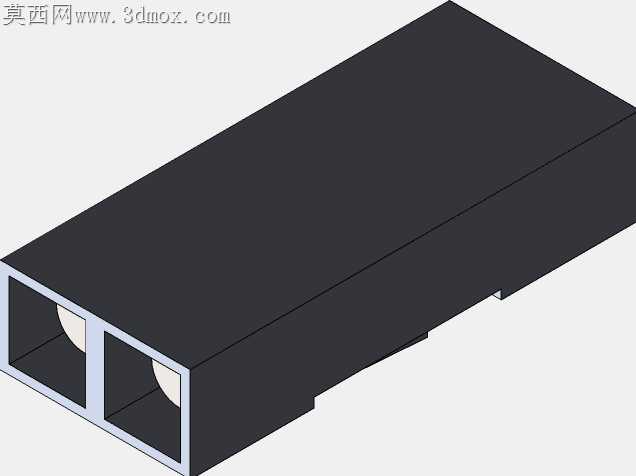

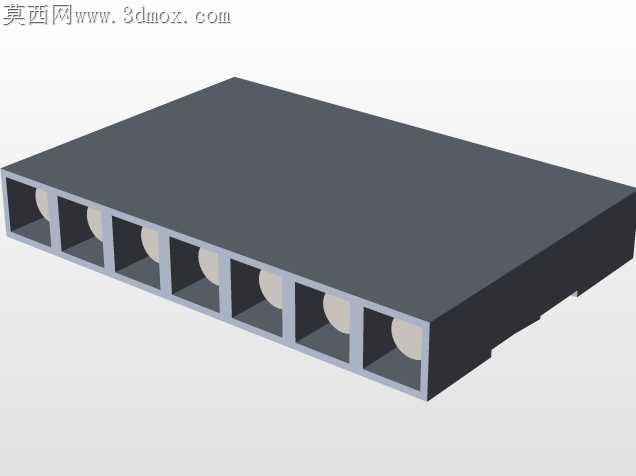

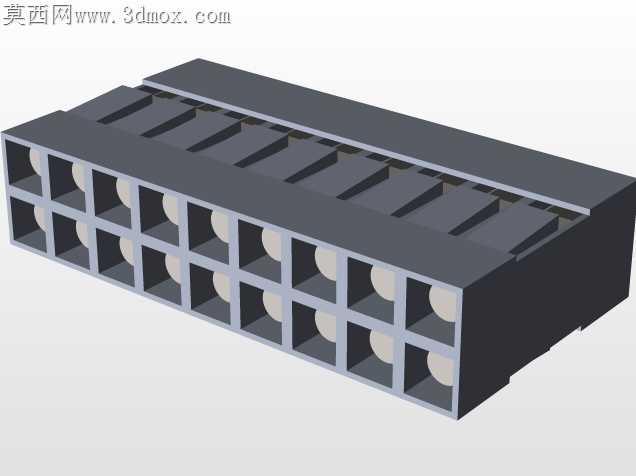

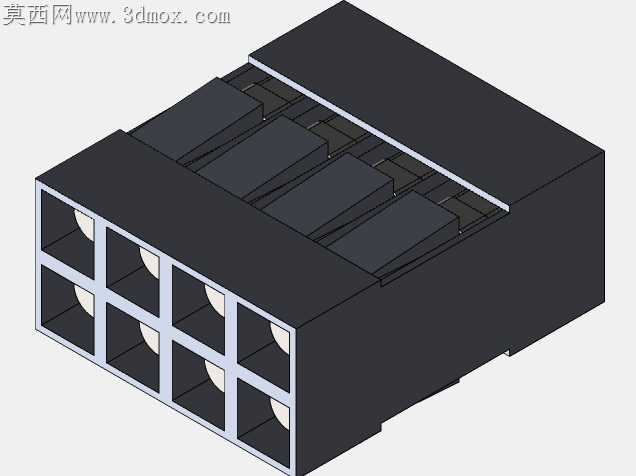

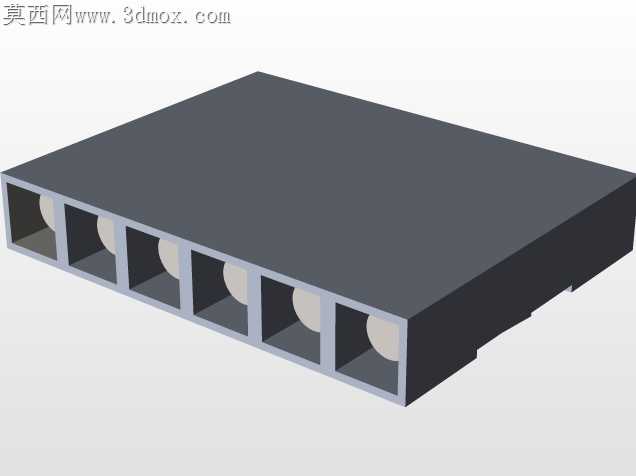

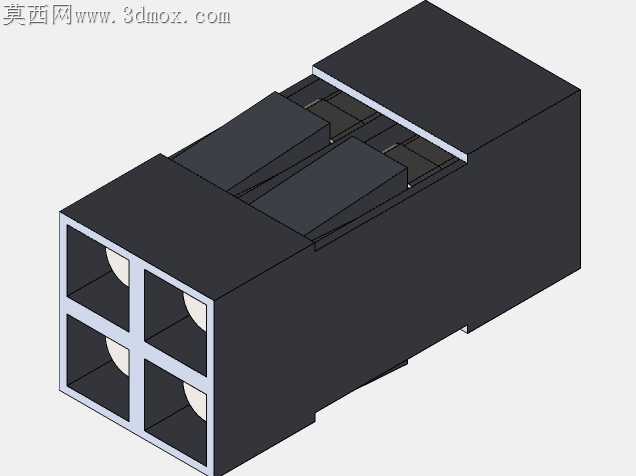

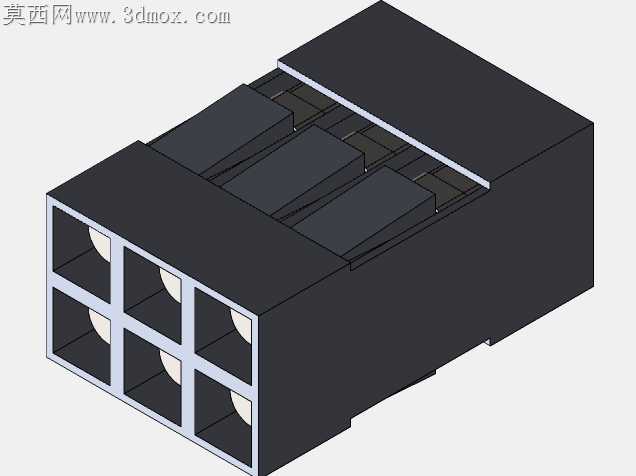

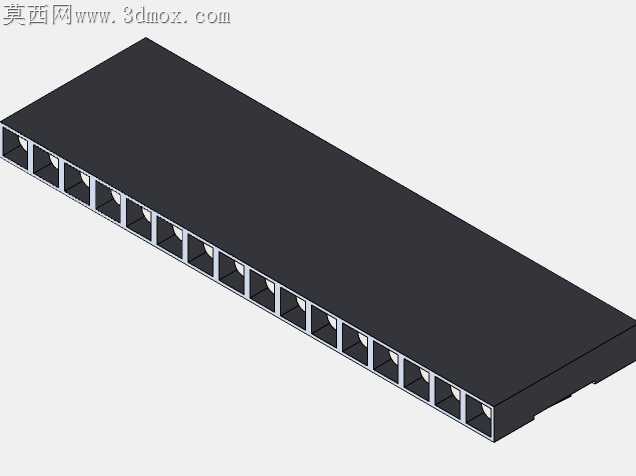

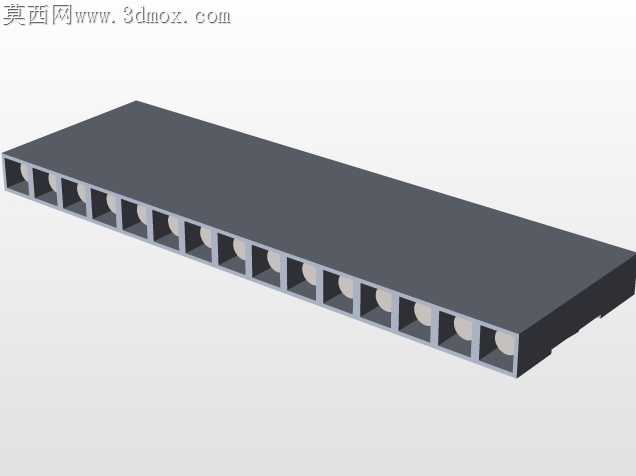

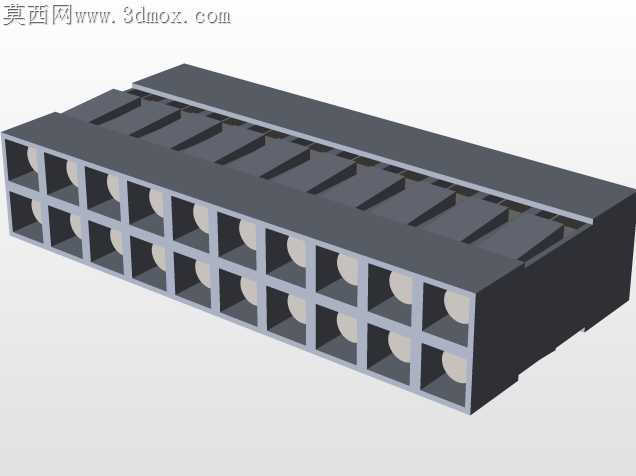

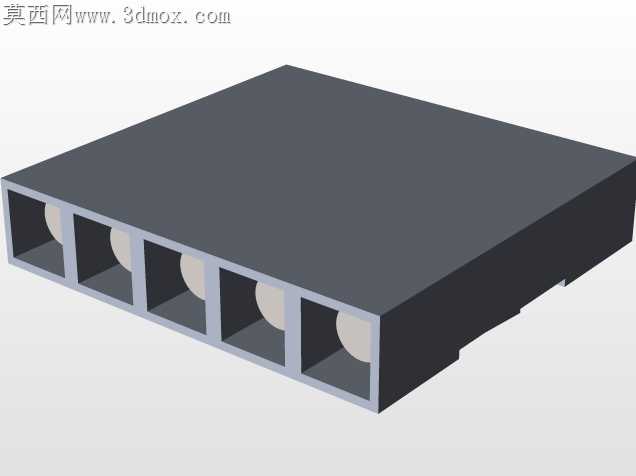

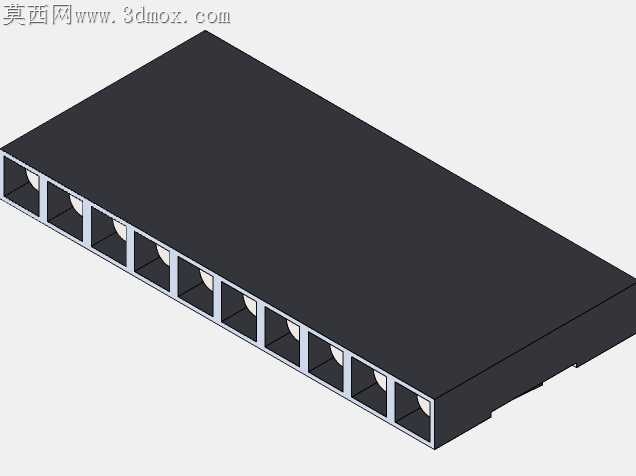

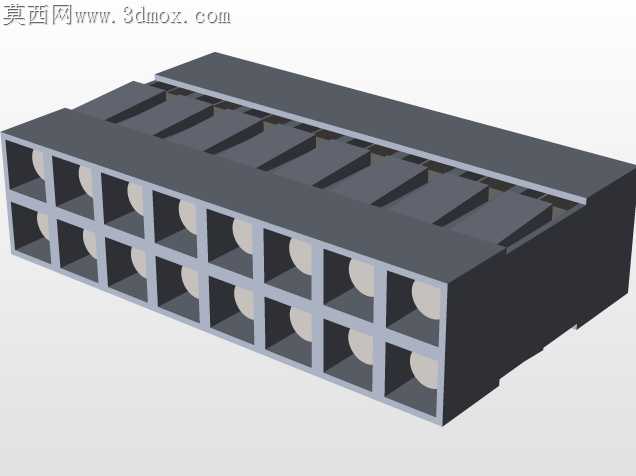

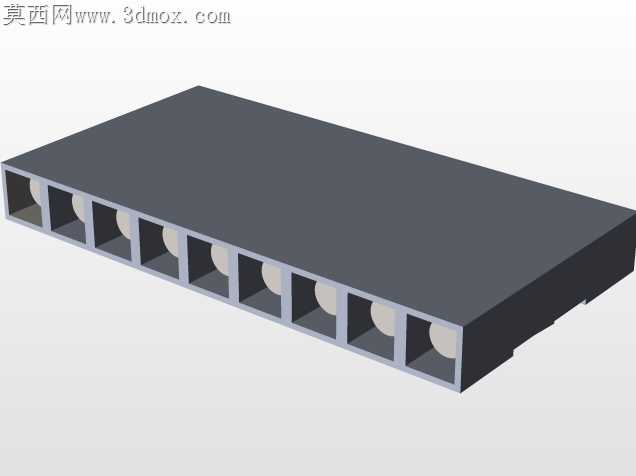

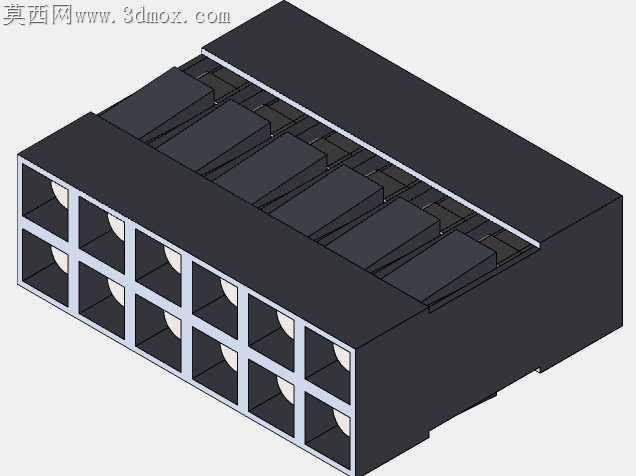

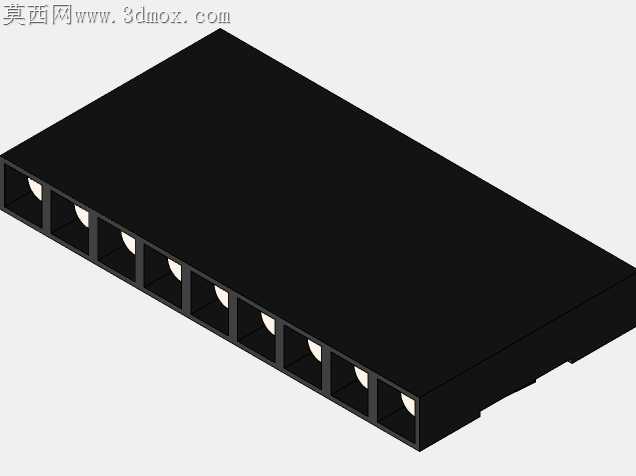

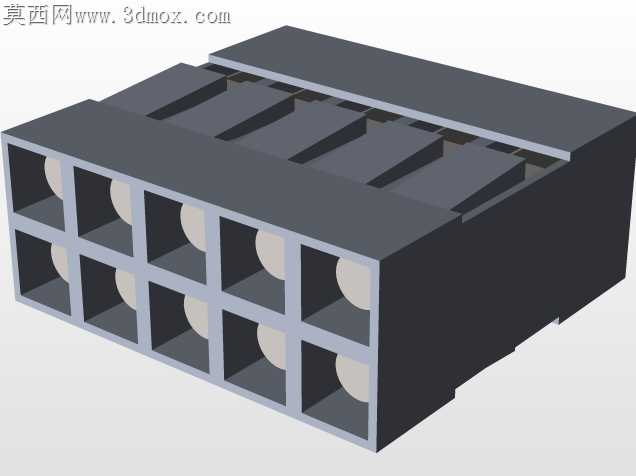

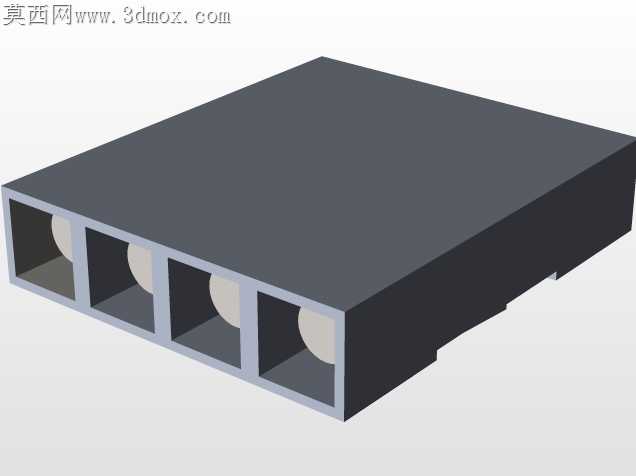

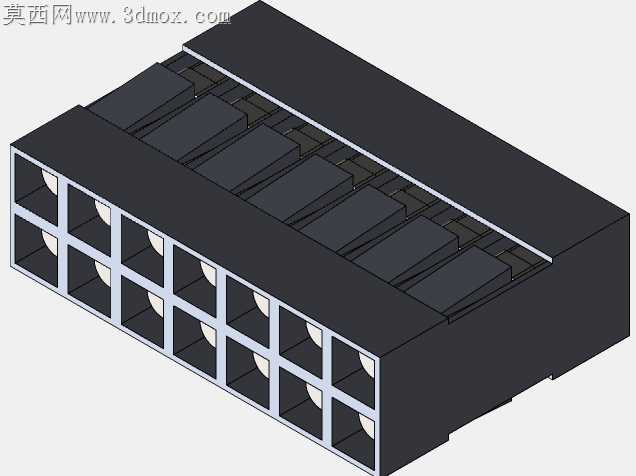

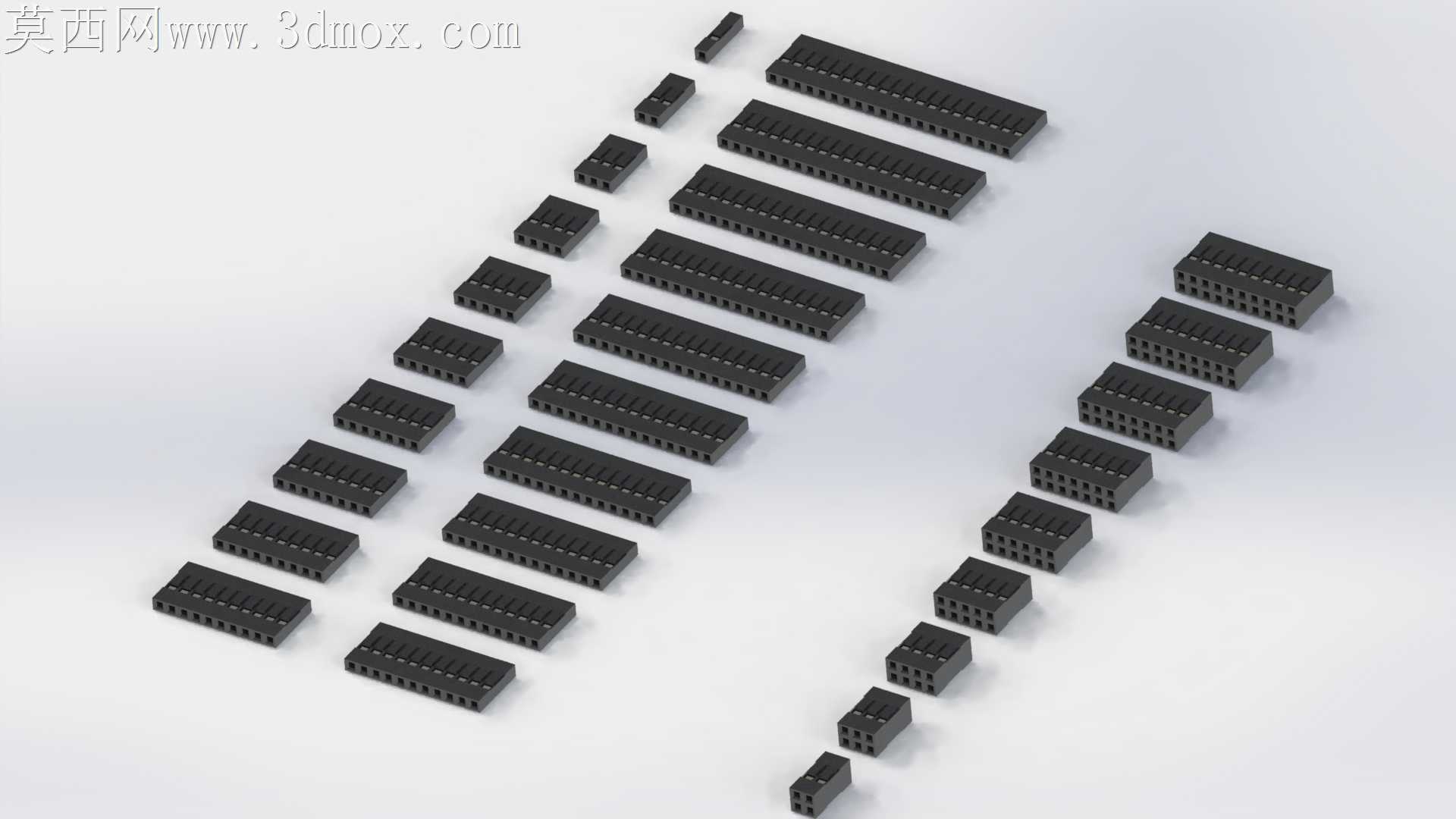

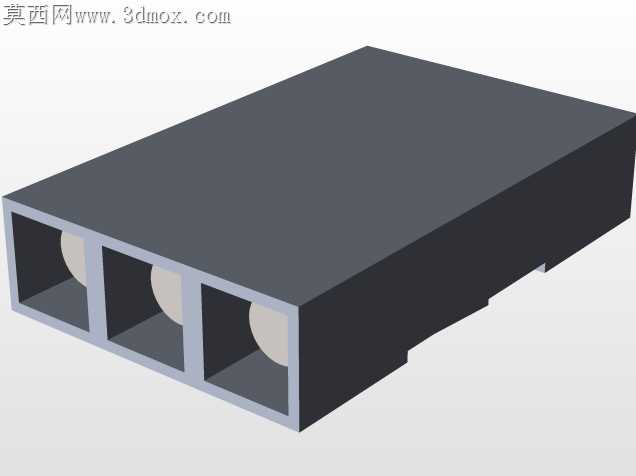

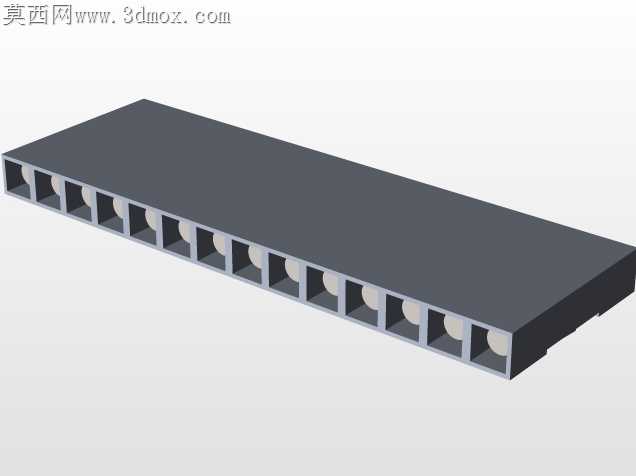

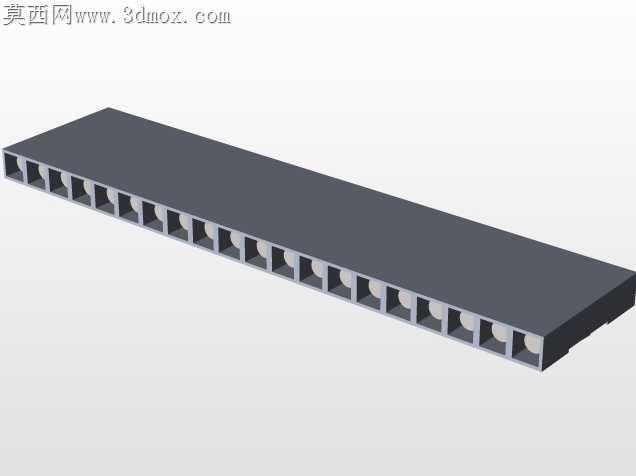

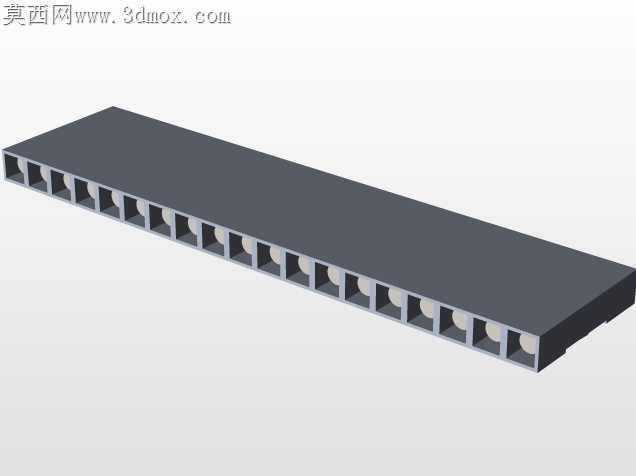

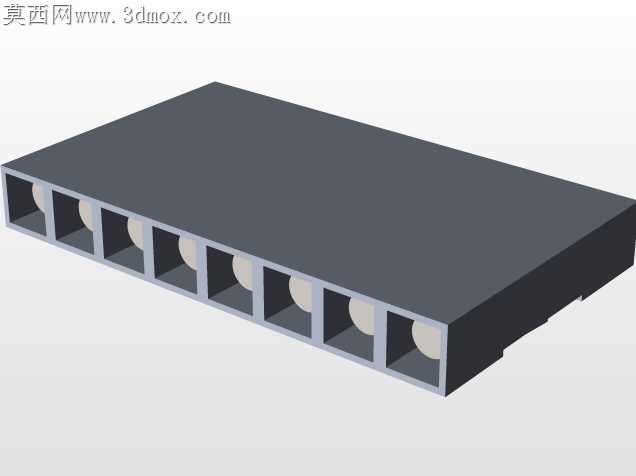

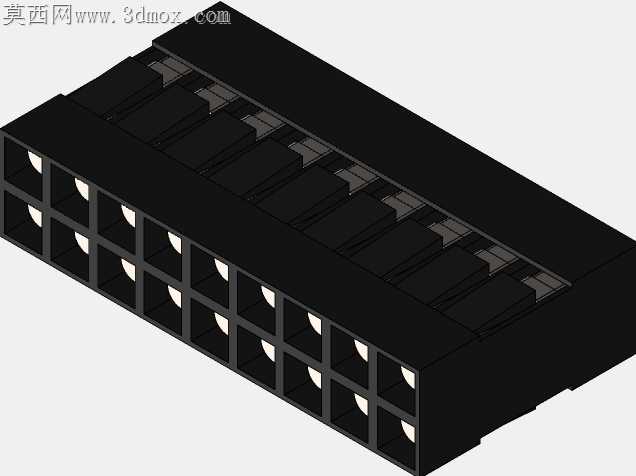

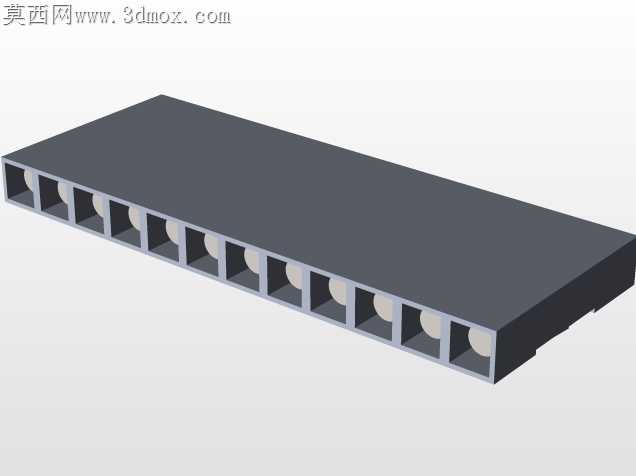

电子原型搭建场景里，杜邦连接器的插拔卡顿、针脚对位偏移是长期困扰实训人员与小批量试制团队的常见问题，很多市售接插件在多次插拔后会出现塑壳开裂、接触片松脱的情况，根源在于塑壳内腔的卡扣槽与接触端子的配合公差没有做适配性调整。这套2.54mm间距的连接器模型，从装配逻辑视角出发，针对不同引脚数量的单排、双排接插件做了统一的公差基准校准，所有规格的塑壳插拔导向斜面都做了0.15mm的倒角延伸，避免插针在对接时顶到塑壳端面造成针脚弯折。单排规格从2pin到16pin、双排规格从2*2pin到2*20pin的所有型号，塑壳内部的端子卡位槽深度统一控制在1.2mm，既保证接触端子压入后不会因日常插拔受力脱出，又不会因为槽深过大造成端子压装时塑壳侧壁被撑裂，针对Arduino、面包板这类常用对接场景，接插件的插针外露长度做了0.3mm的冗余调整，刚好适配面包板弹片的接触深度，不会出现插到底仍接触不良、或是插接过深顶坏面包板内部弹片的问题。双排型号的塑壳中间定位筋宽度做了0.1mm的收窄处理，避免对接时两排针脚之间的塑壳筋位顶住排针隔板造成无法完全插合，每个引脚对应的塑壳插孔入口都做了微锥形导向，哪怕手动对接时有轻微的角度偏移，也能顺着锥面滑入正确位置，降低实训场景下新手操作的损坏率。塑壳外壁的防滑纹路深度控制在0.2mm，既保证插拔时手指有足够摩擦力不会打滑，又不会因为纹路过深造成注塑时脱模困难、或是使用时积灰难以清理。不同引脚数的接插件都做了可堆叠适配的侧边限位凸台，多个连接器并排使用时，凸台刚好卡入相邻接插件的侧边凹槽，不会出现并排插接时连接器歪斜、针脚错位短路的问题。接触端子的弹片接触区做了弧形凸起设计，对接时弹片的接触压力稳定在0.8N左右，既能保证接触电阻足够小，又不会因为压力过大造成插拔力过大、多次插拔后弹片疲劳失效。整套模型的所有规格都遵循统一的装配基准，不管是单排还是双排型号，塑壳的外形宽度、插拔受力点位置都保持一致，批量组装线束时可以适配通用的压接工装，不需要针对不同引脚数的型号频繁调整工装参数，小批量加工时能大幅减少调机耗时。针对手工焊接的场景，接插件的焊杯位置做了0.2mm的下沉设计，焊锡熔化后不会顺着针脚流到塑壳内部造成接触不良，焊杯内壁的粗糙度也做了适配调整，焊锡的浸润效果更好，手工焊接时不容易出现虚焊、脱焊的问题。
