电池生产用自动堆垛作业设备结构设计

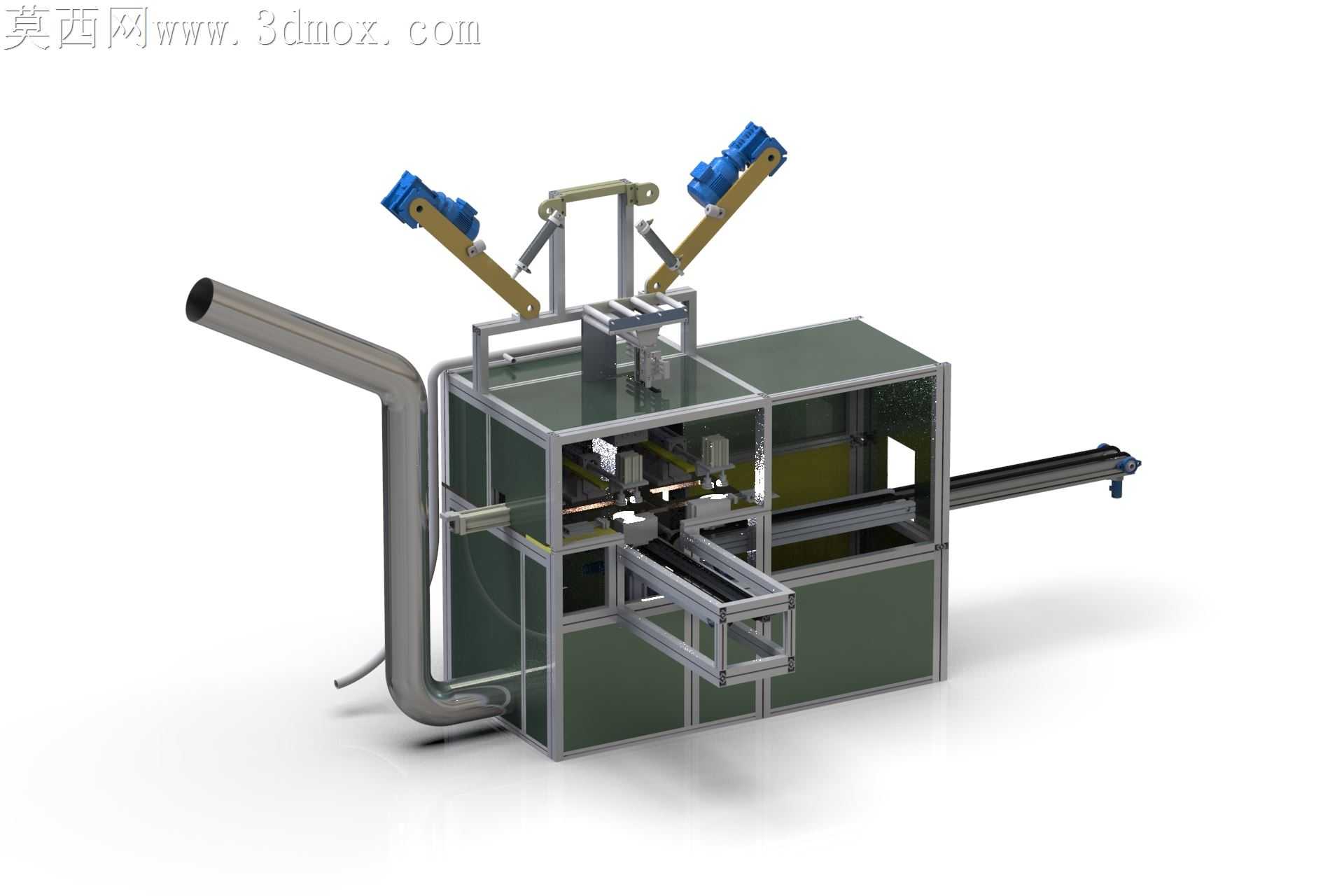

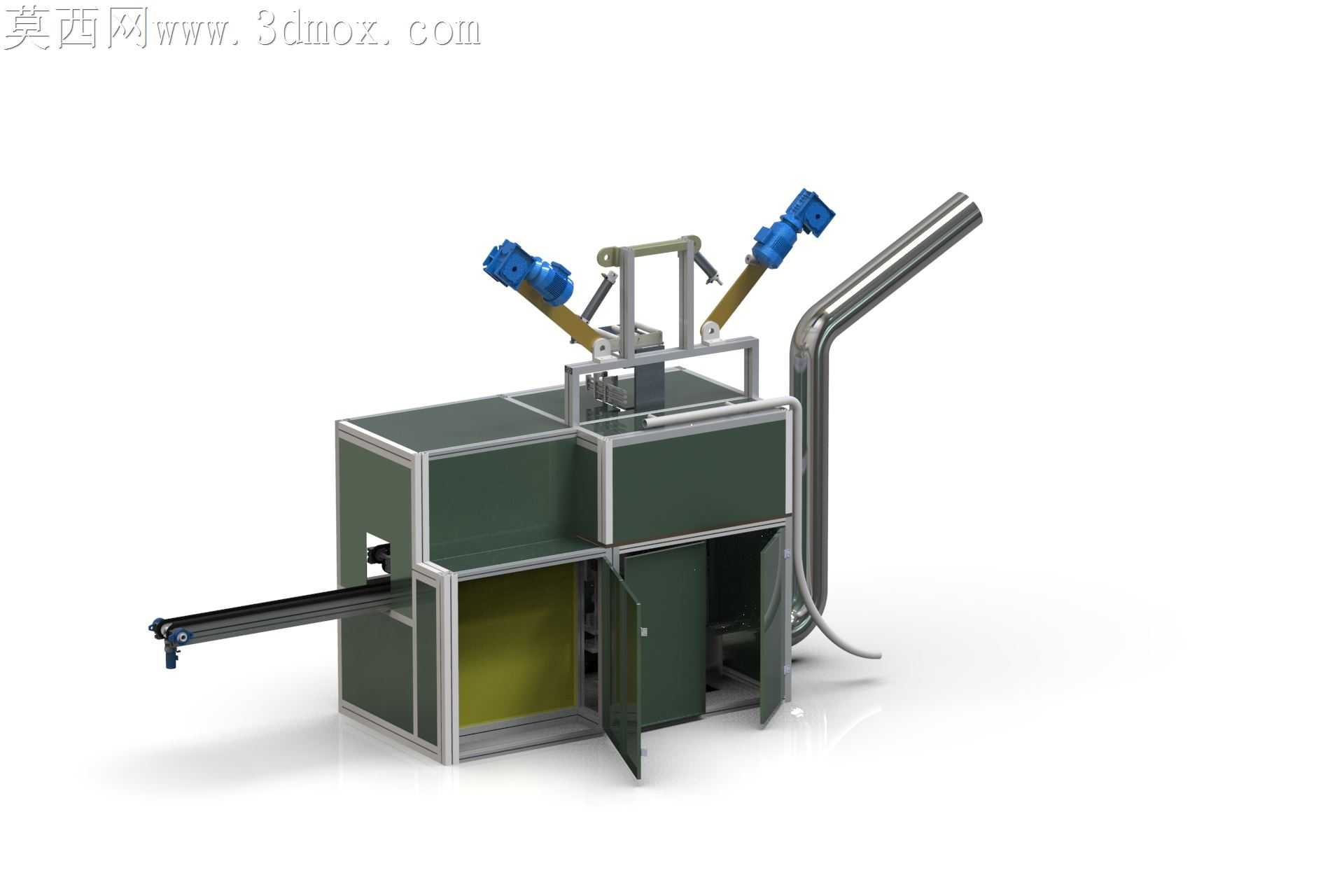

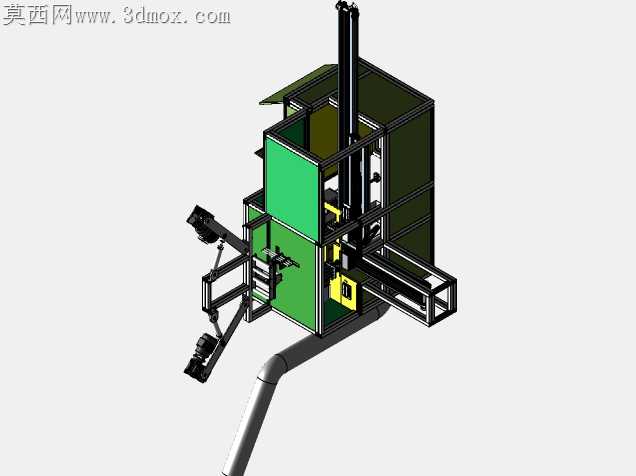

软包动力电池模组堆叠工序里，电芯来料的轻微形变、定位偏差很容易在堆垛过程中造成极片刮蹭、壳体压伤，这款堆垛设备的结构设计从根源上规避了这类加工适配层面的隐患。设备主框架采用欧标4040铝型材拼接，型材槽口内嵌的密封条直接和侧封亚克力板卡接，不用额外打胶固定，后期维护拆换护板时不会残留胶渍，也不会因为车间温湿度变化出现胶层开裂漏尘的问题。伸出的水平输送导轨没有采用常见的悬臂式单轨结构，而是在导轨下方加了两根斜向支撑型材，直接连到主机架底部的方钢横梁上，满负载堆叠电芯托盘时，导轨末端的形变量能控制在0.02mm以内，不会因为长期负重出现导轨下沉、托盘卡滞的问题。顶部的两组气动摆臂没有直接固定在型材顶面，而是通过一块整体铣削的6061安装板转接，安装板和型材接触面做了0.1mm的刮研处理，锁紧后摆臂的重复定位精度不会因为频繁启停的震动出现偏移，摆臂末端的真空吸盘座预留了3mm的浮动间隙，接触电芯表面时能自适应贴合，不会因为硬接触压伤电芯外包的铝塑膜。左侧伸出的除尘管道接口直接对准堆垛工位的正上方，管道转弯处做了大圆弧过渡，没有直角死角，生产过程中产生的极片粉尘不会在管道拐角堆积，不用频繁拆管清理。设备内部的走线全部藏在型材的内置槽里，气管和电缆分开排布，中间加了绝缘隔片，不会因为长期摩擦出现气管磨破、线缆绝缘层破损的问题。下层伸出的出料输送带和主机架的连接位置做了快拆结构，更换不同规格的电芯托盘时，只需要松开两个快拆手柄就能调整输送带的宽度，不用整体拆卸机架部件。护板上的观察窗采用茶色半透明亚克力，既能看清内部运行状态，又能阻挡车间强光对内部光电传感器的干扰，不会出现误触发停机的情况。摆臂的铰接位置采用自润滑铜套，不用定期加注润滑脂，适配电池生产车间的无尘要求，不会有油污滴落污染电芯的风险。
