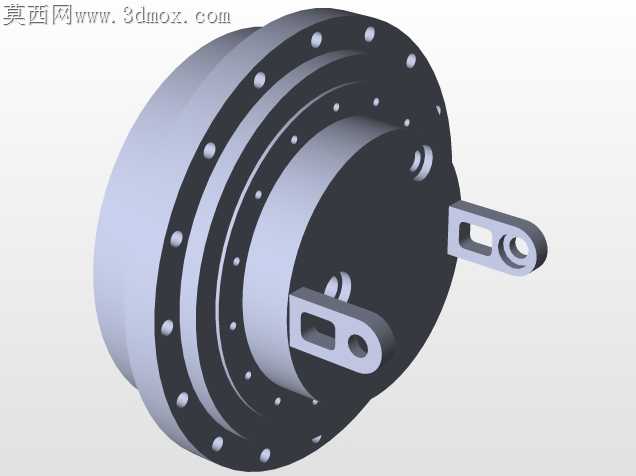

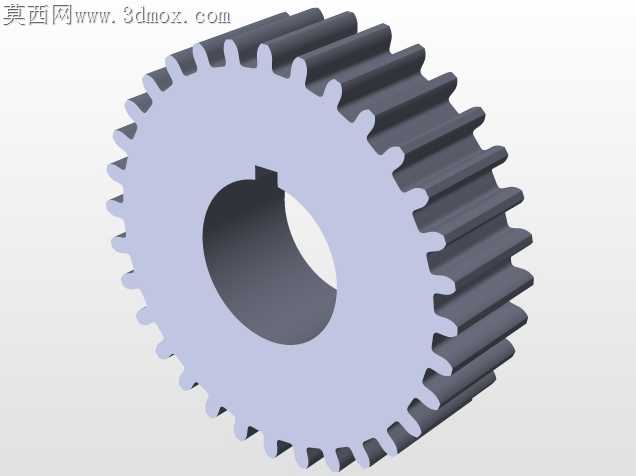

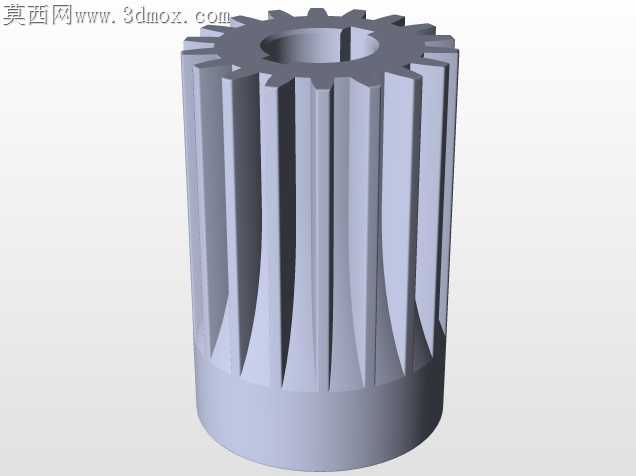

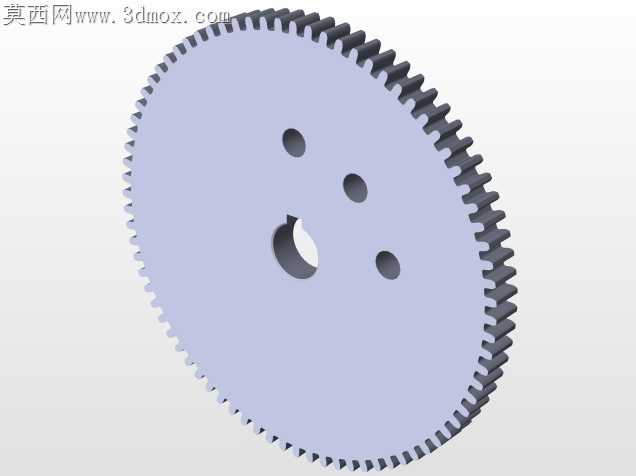

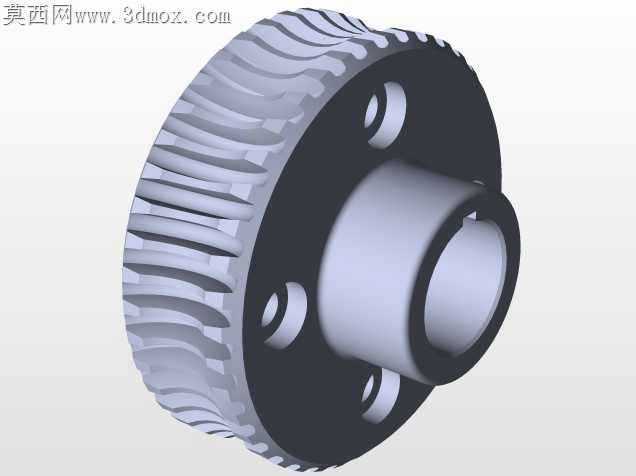

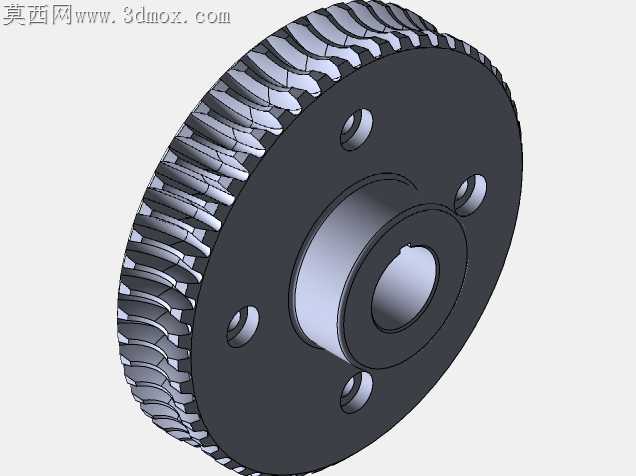

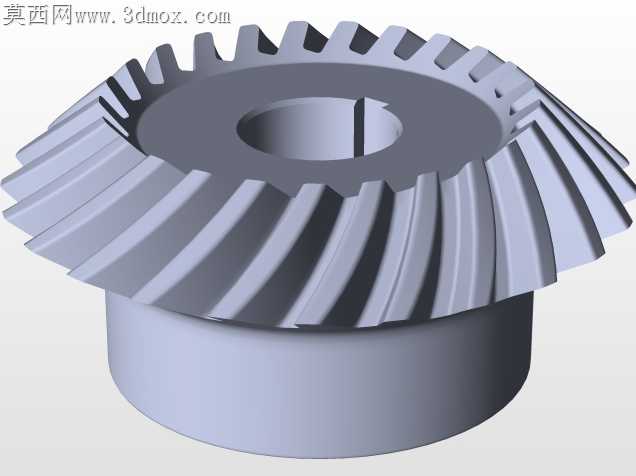

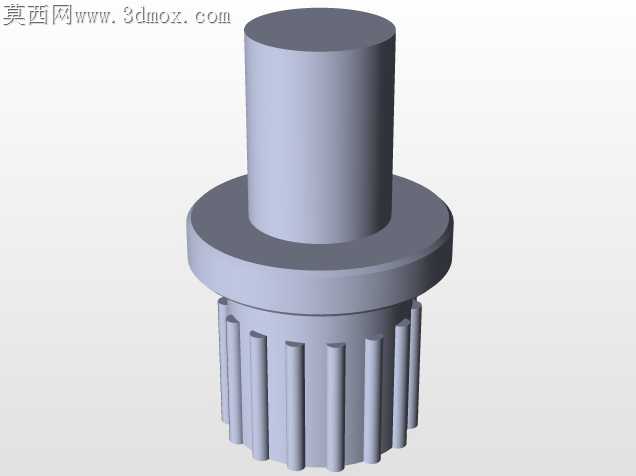

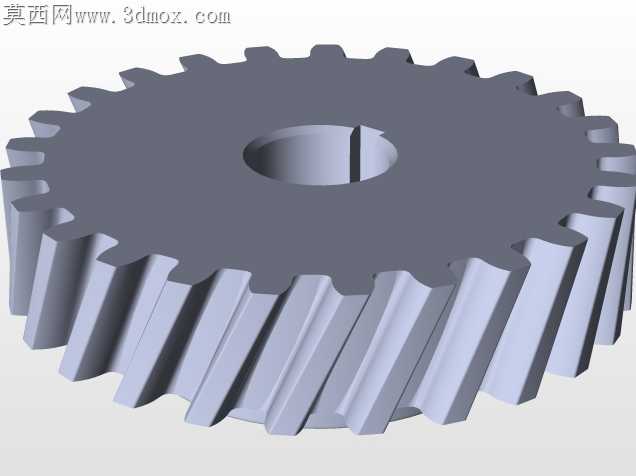

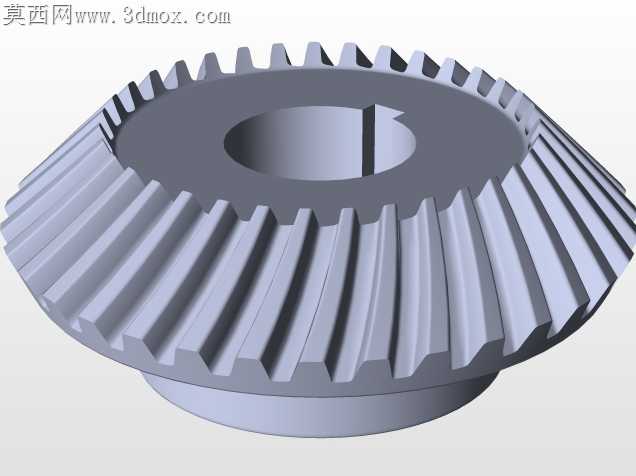

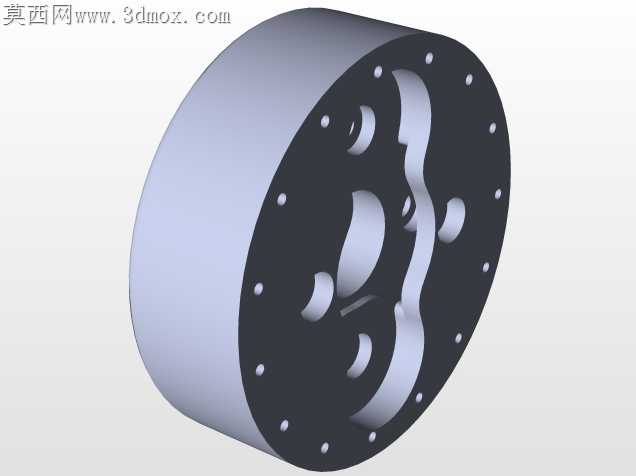

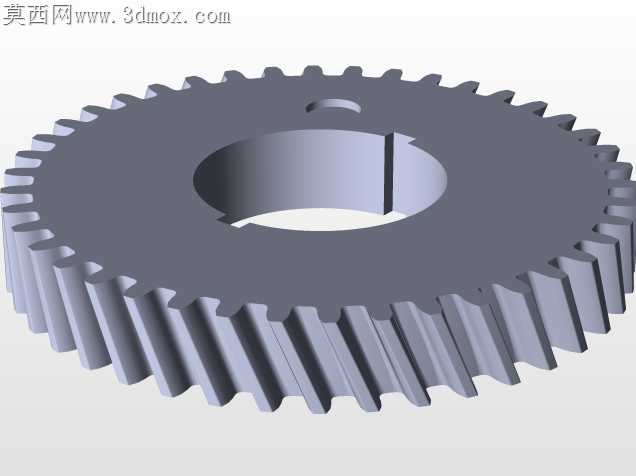

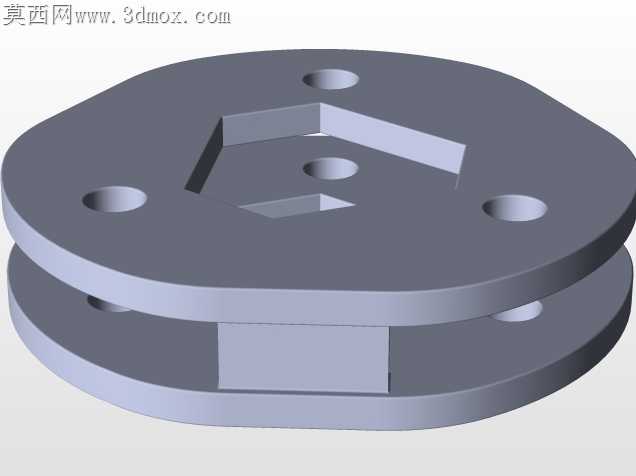

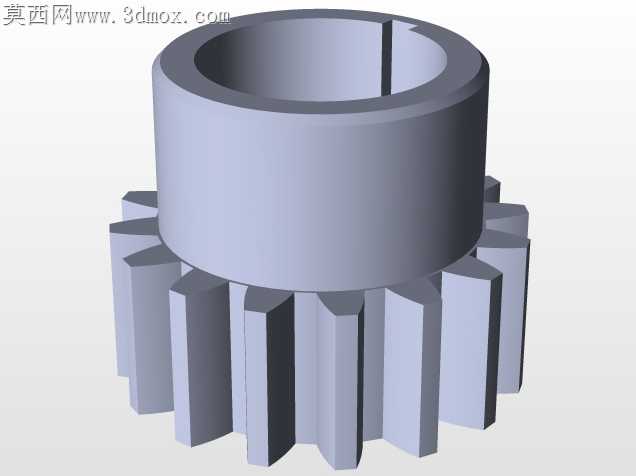

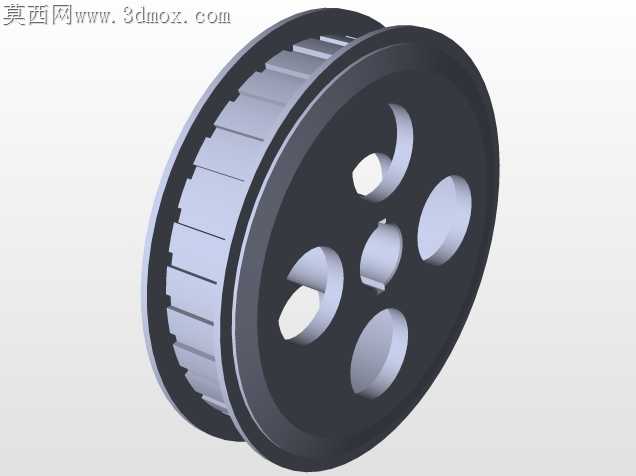

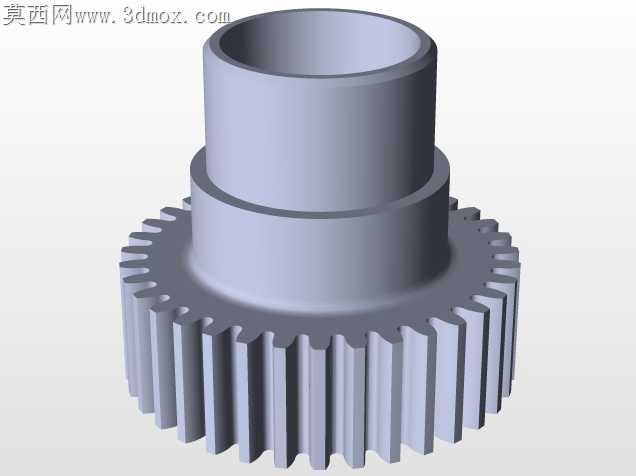

库卡六轴设备底座行星变速传动结构

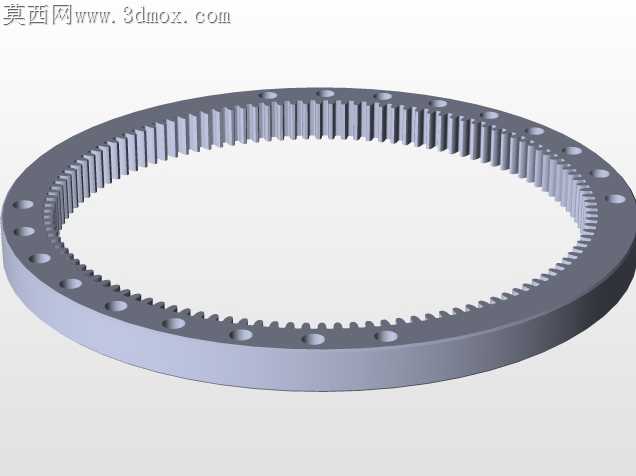

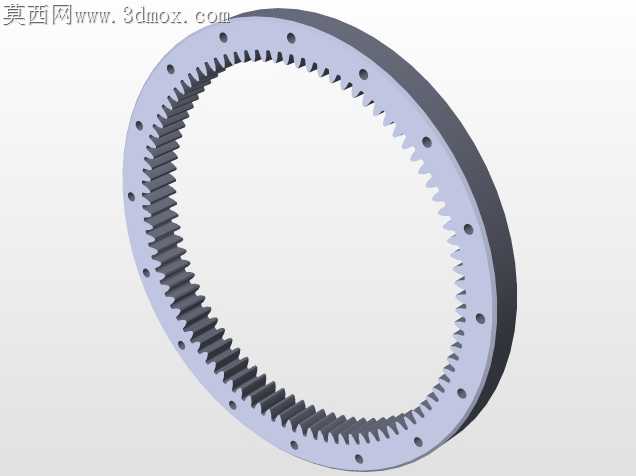

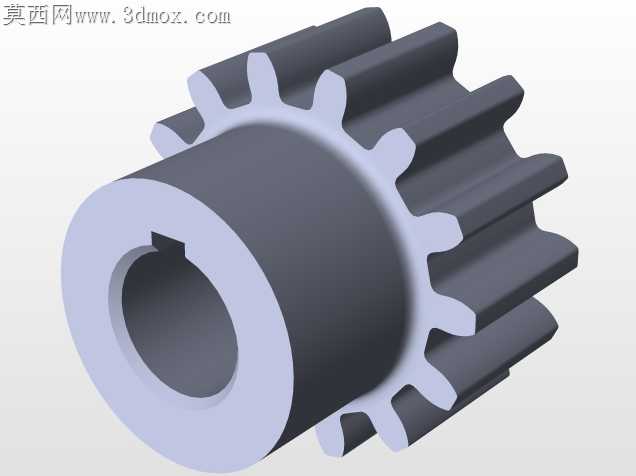

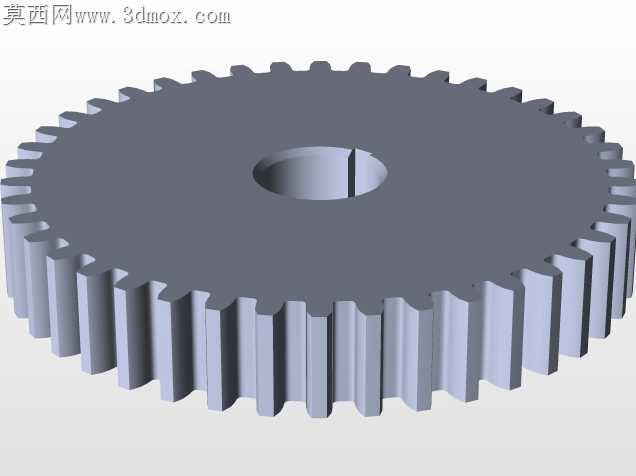

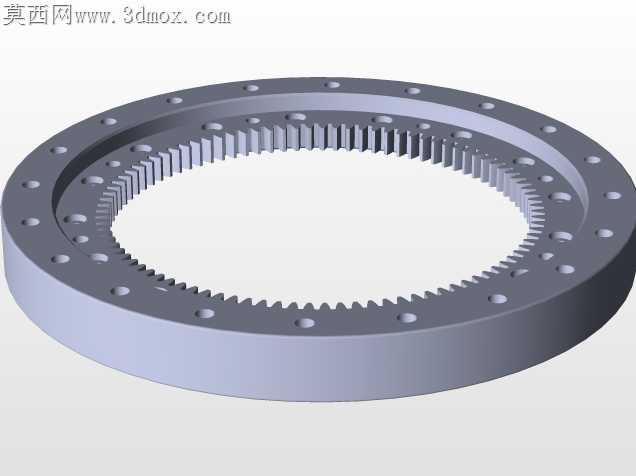

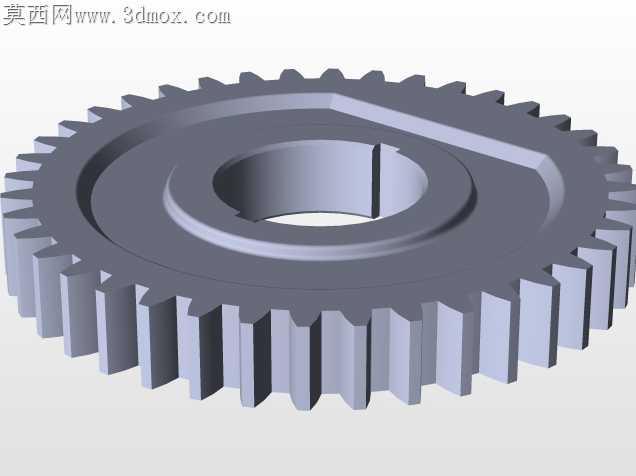

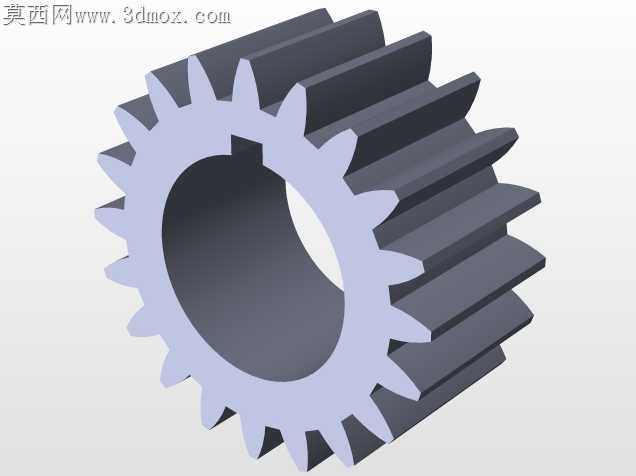

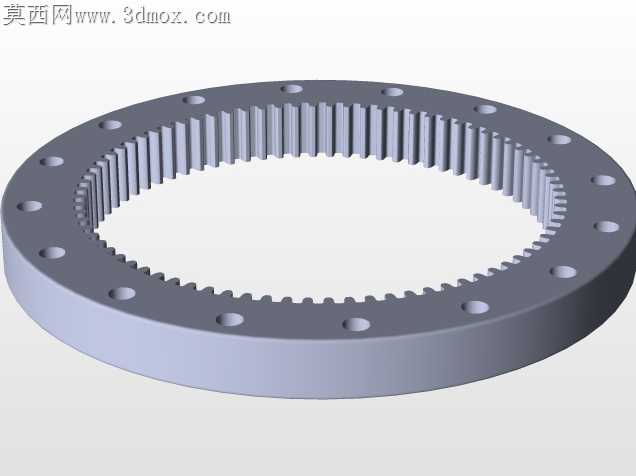

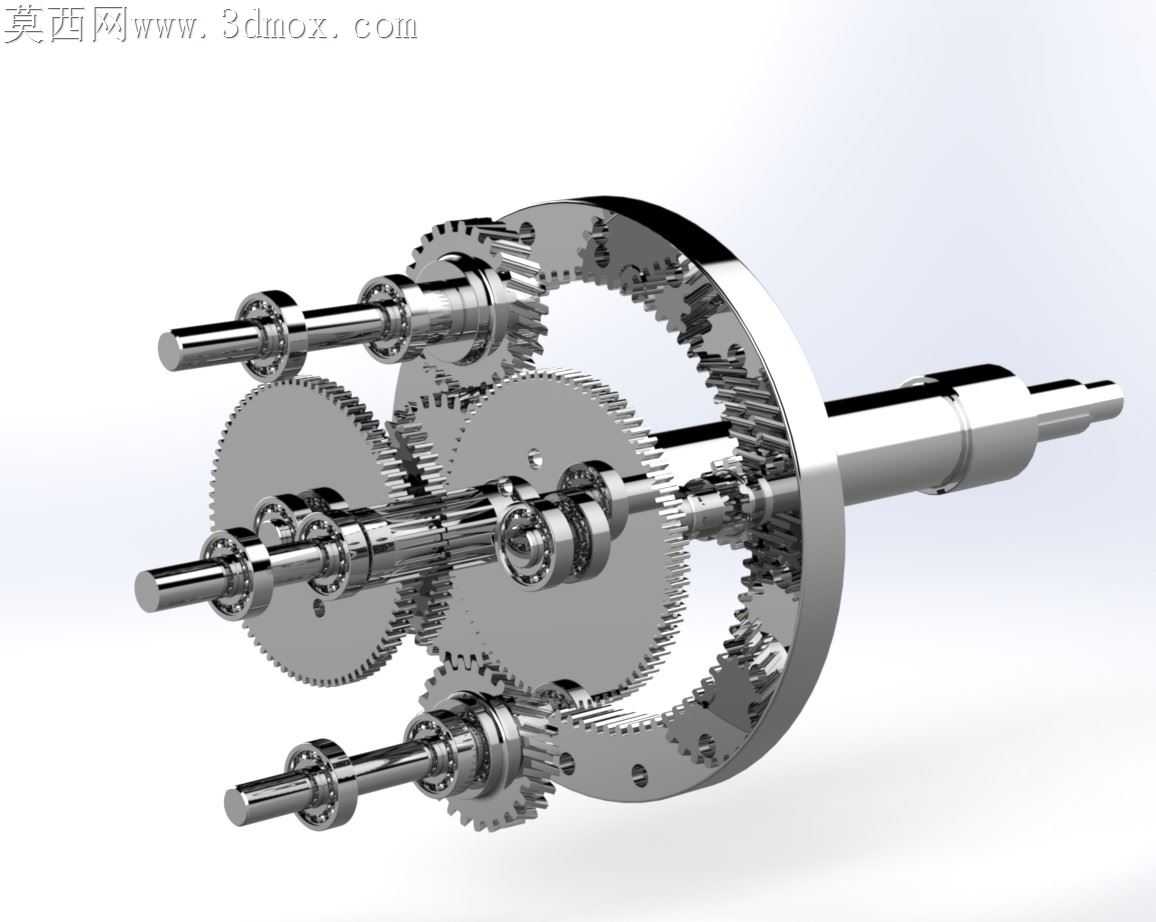

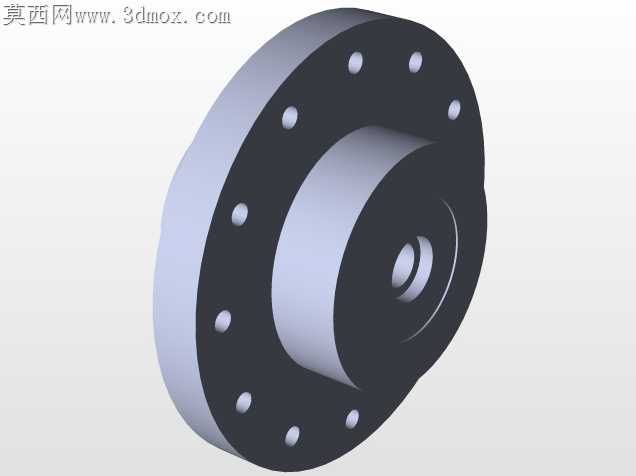

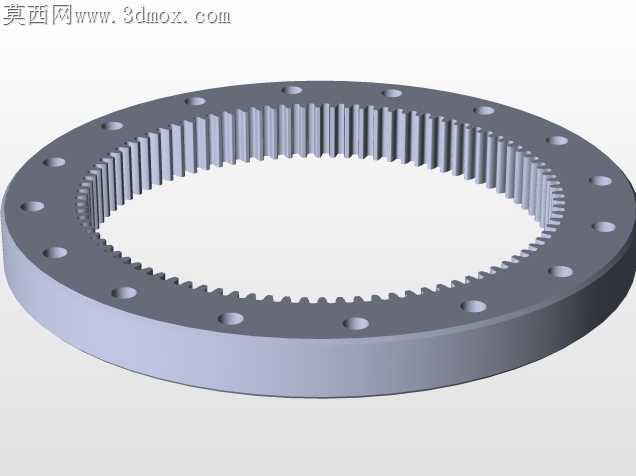

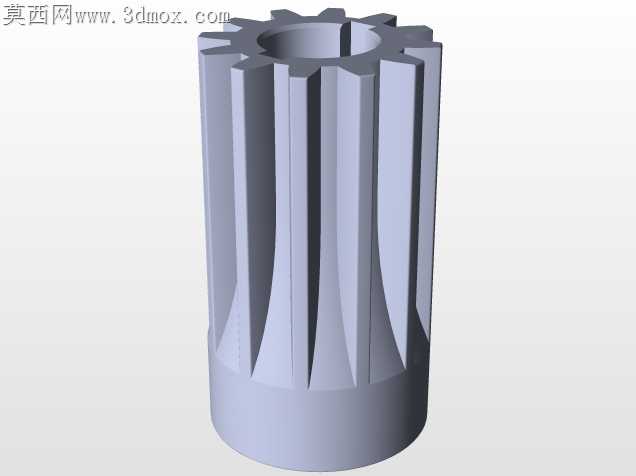

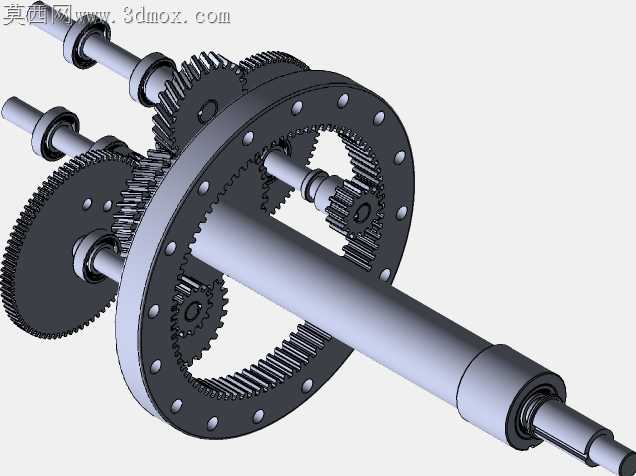

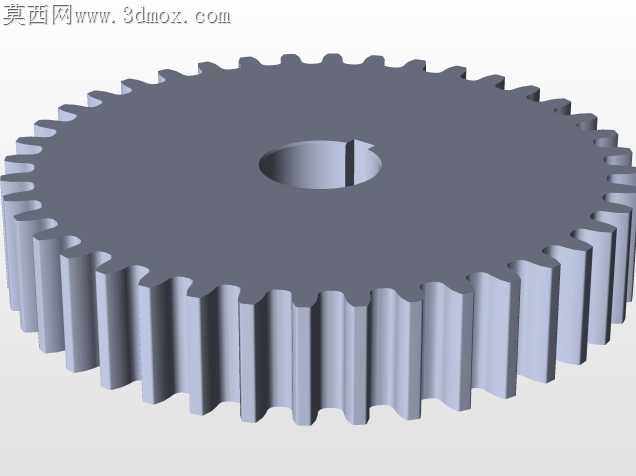

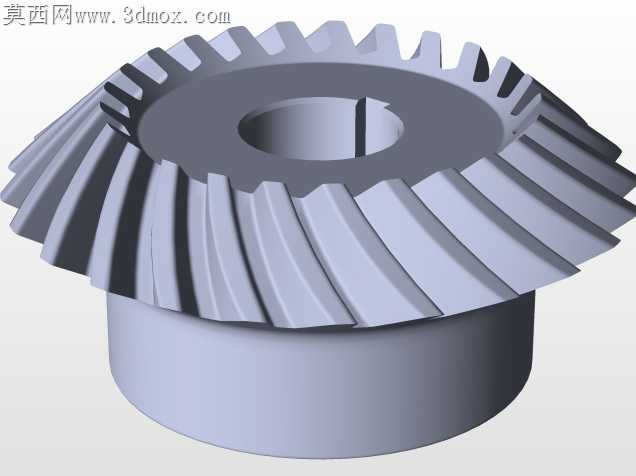

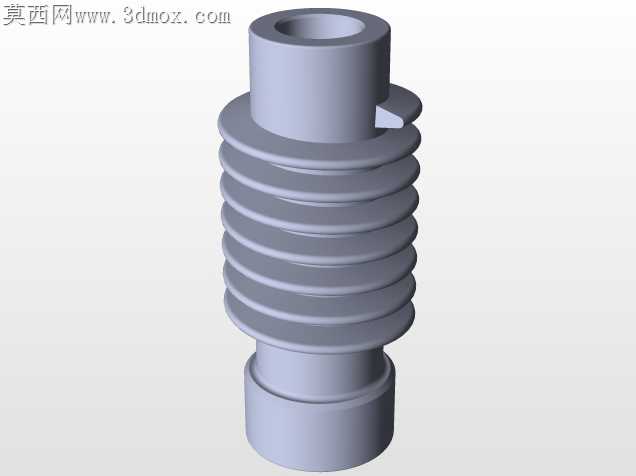

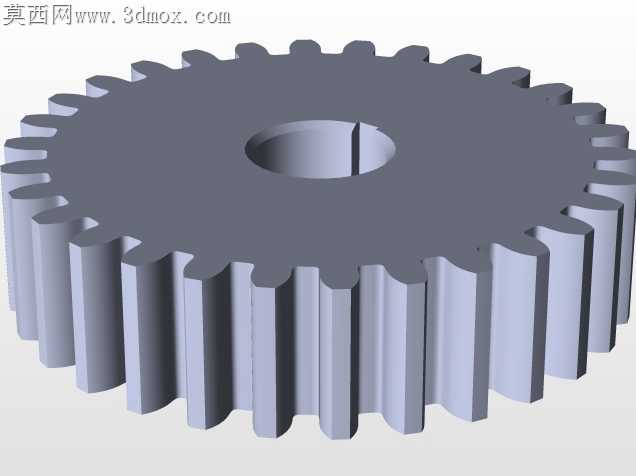

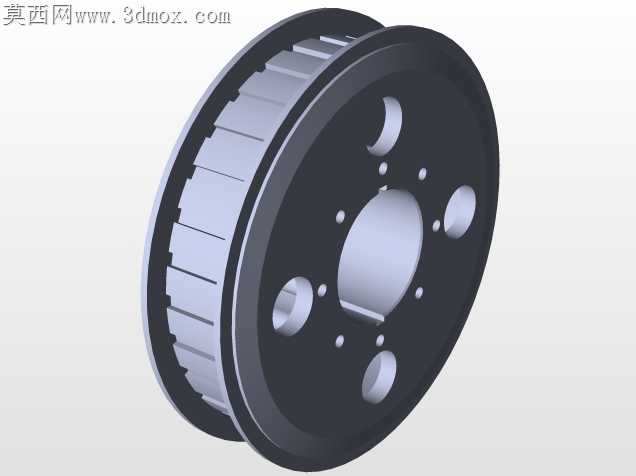

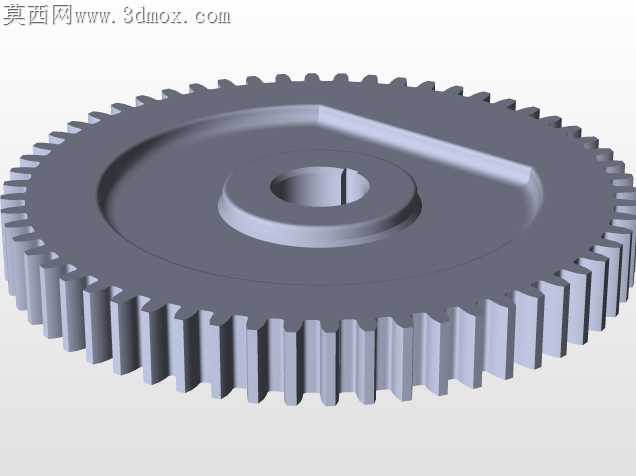

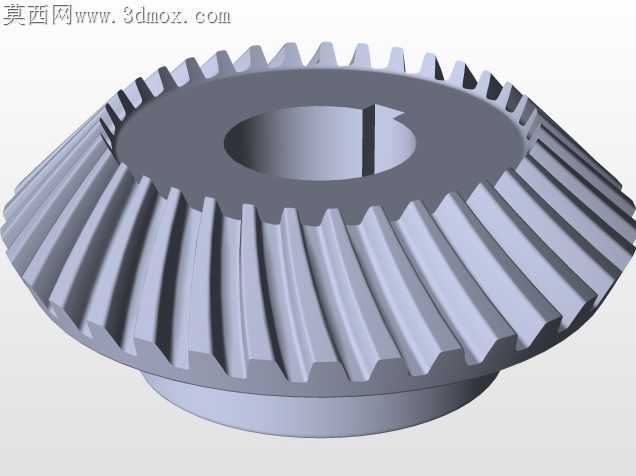

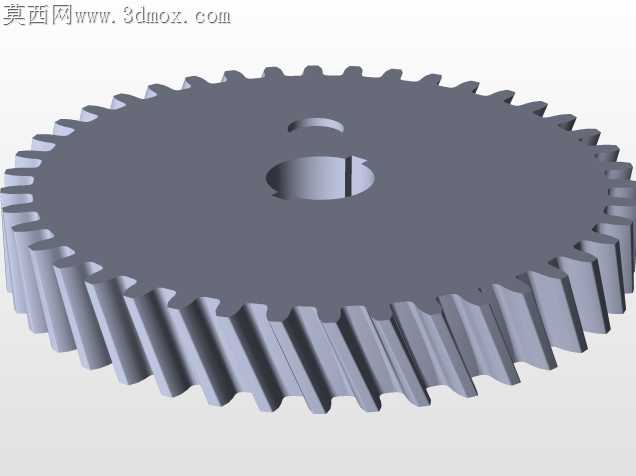

重载工业设备底座的变速机构常年承受交变径向载荷，传统定轴轮系布局在大扭矩输出场景下，常出现轴端挠度超差、齿轮偏磨、轴承座应力集中的问题，这套行星结构的布局逻辑，恰好针对这类现场痛点做了针对性的结构适配。内齿圈采用一体式法兰连接结构，直接和底座安装位贴合，省去了额外的转接支撑环，减少了三个装配累计公差环节，齿圈内壁的齿向做了微米级的修形处理，对应行星轮啮合时的轴线倾斜补偿量，避免满负载工况下轮齿边缘出现点蚀失效。三根行星轴的支撑位采用跨距不等的轴承布置，靠近输入侧的轴承选用宽系列深沟球轴承，抵消输入轴带来的轴向窜动，靠近输出侧的轴承搭配滚针轴承缩小径向尺寸，给输出轴的花键连接段留出足够的安装空间，不会出现轴系阶梯处应力突变的问题。输入轴和输出轴采用同轴穿设布局，中间的太阳轮通过浮动花键和输入轴连接，没有做刚性固定，允许轮系在负载波动时产生微小的自适应位移，抵消三个行星轮因为加工误差带来的载荷分配不均问题，不需要额外增加均载机构就可以实现95%以上的载荷均匀度。所有齿轮的啮合侧隙控制在0.08-0.12mm区间，既不会因为侧隙过小出现卡滞发热，也不会因为侧隙过大导致传动回差超标，满足工业机器人底座重复定位的精度要求。轴系上的挡圈槽位置避开了轴的应力集中截面，所有轴肩过渡处都做了R0.5的圆角处理，避免热处理和负载冲击下出现裂纹。润滑通道直接开设在内齿圈的法兰端面上，装配完成后可以直接从注油孔加注润滑脂，不需要拆解轮系就可以完成日常维护，适配工业现场长时间连续运行的维护需求。每个行星轮的轴承都做了预紧力调整，预紧量控制在轴承额定动载荷的3%，既消除了轴承的径向游隙，也不会因为预紧过大导致轴承温升过快。输出轴端的连接法兰做了止口定位设计，和负载端的安装止口配合公差选H7/h6，装配时不需要反复调整同轴度，靠止口就可以保证0.02mm以内的同轴度误差，减少现场安装的调试工作量。
