焊接作业用可调式托辊滚动支撑装置

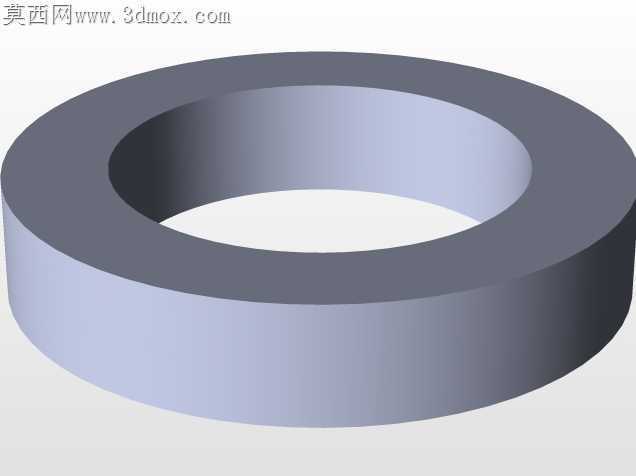

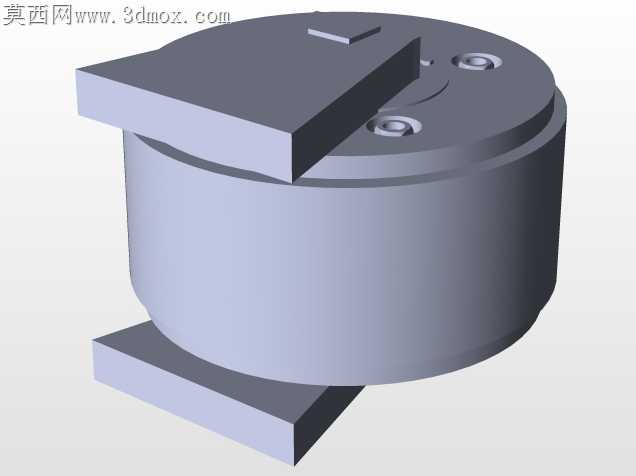

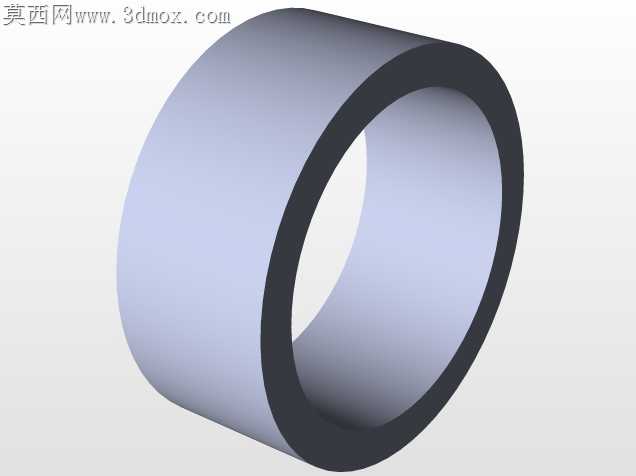

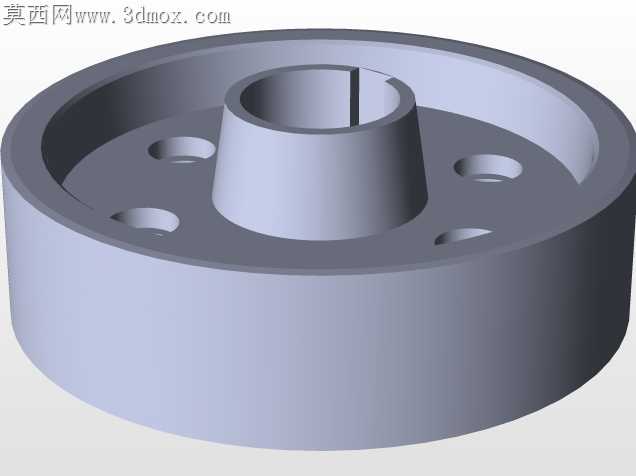

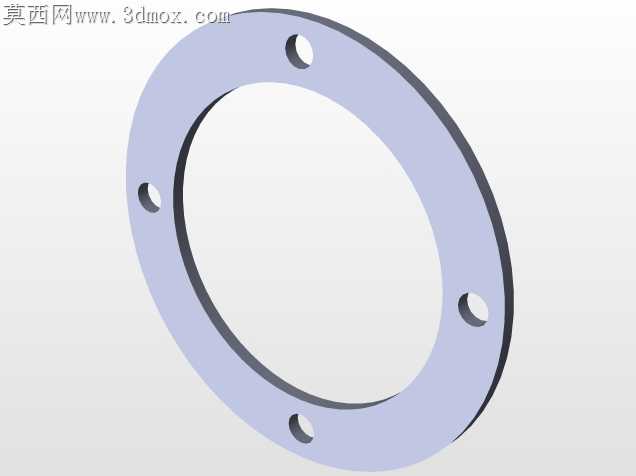

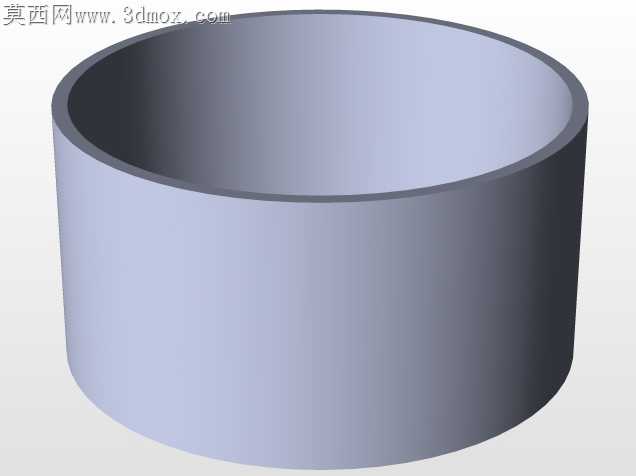

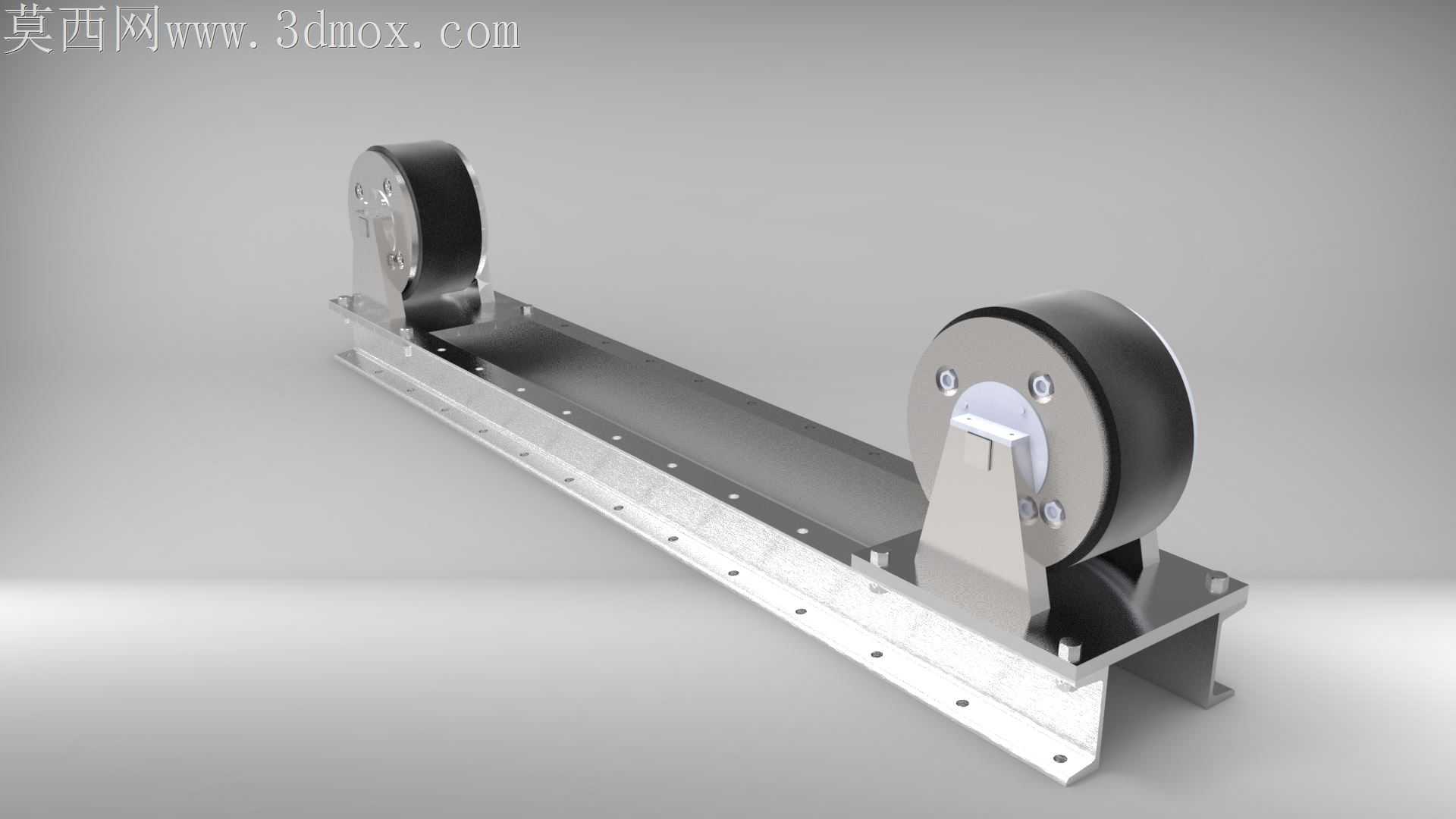

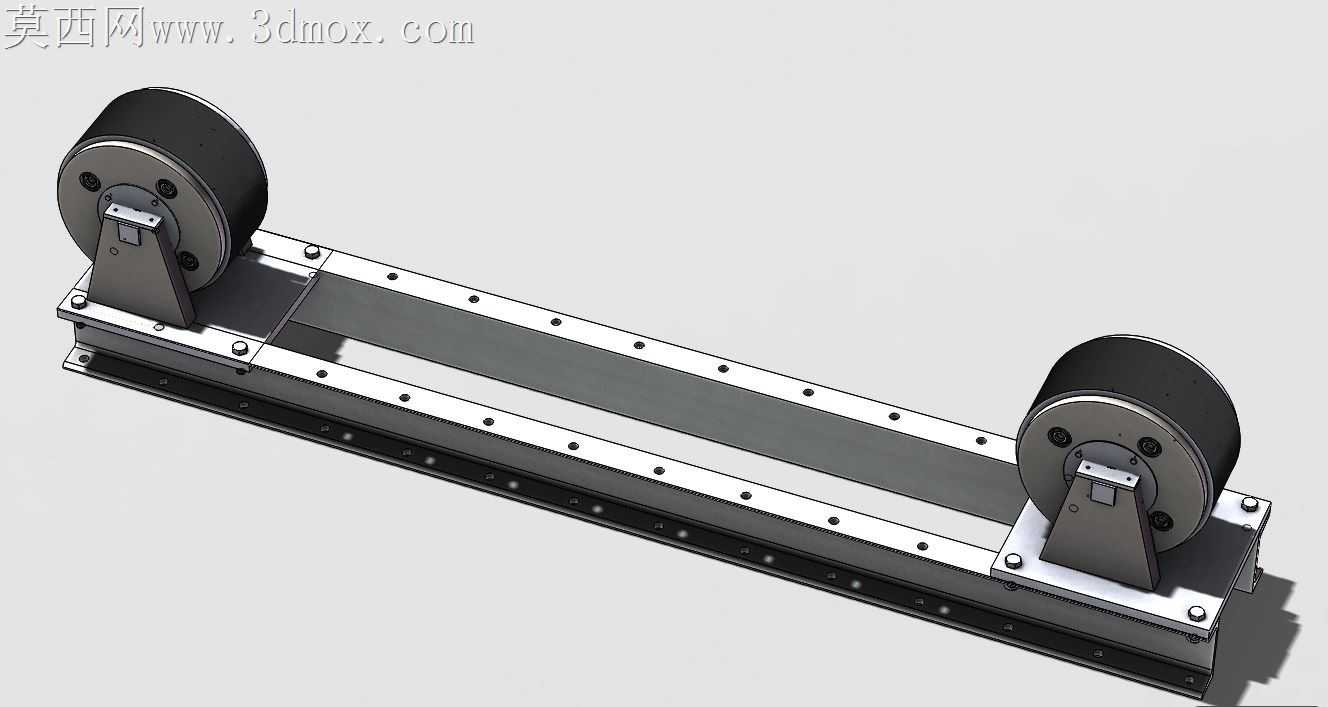

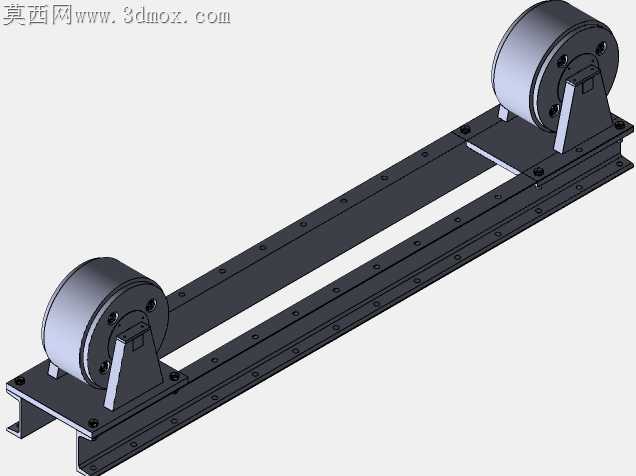

长轴类、筒形焊件在环缝焊接工位上，最常出现的问题是支撑辊同轴度偏差带来的工件窜动，轻则焊道偏移需要补磨，重则整段焊缝报废，这套托辊滚动支架的结构设计，恰好针对这类现场加工痛点做了针对性的公差适配。底座采用长条形一体化型材加工基准面，安装孔位沿长度方向做等距排布，单侧托辊组件可沿底座滑槽自由调整跨距，适配不同直径、不同长度的焊件支撑需求，不需要额外制作过渡垫块，避免了多层垫铁叠加带来的支撑刚性下降问题。主动托辊的支座做了下沉式嵌装设计，辊轮轴与支座轴承位的配合公差选了H7/k6过渡配合，既保证转动时无多余旷量，又不会因为过盈量太大导致装配时需要暴力敲击损伤轴承座。辊轮表面包覆的耐磨橡胶层做了微弧面处理，接触焊件时不会因为硬接触刮伤工件表面，橡胶层的邵氏硬度控制在65度左右，既能提供足够的摩擦力带动焊件平稳转动，又不会因为硬度太高在薄壁筒件表面压出凹痕。固定侧托辊的侧面加装了轴向定位挡块，焊件转动时的轴向窜动量被限制在0.2mm以内，焊枪不需要额外做随动跟踪就能保证焊道的直线度，大幅降低环缝焊接的操作难度。底座两端的支撑脚做了外翻式折弯结构，通过膨胀螺栓固定在车间地面时，受力点向外偏移，大重量焊件上架时不会出现底座侧翻的隐患，滑槽内的调节螺栓做了防松垫片设计，调整完跨距锁紧后，长时间承受交变转动载荷也不会出现位置偏移。辊轮与支座的连接位置预留了润滑脂注油通道，日常维护时不需要拆解整个组件就能直接加注润滑脂，减少停机维护的时间成本。这套支撑结构没有多余的复杂传动部件，所有受力件都做了圆角过渡处理，避免应力集中导致的长期使用变形，哪怕是连续24小时的焊接作业工况，也能保持稳定的支撑精度，不需要频繁校准托辊的同轴度。
