带滑动工作台的铭牌激光打标设备结构设计

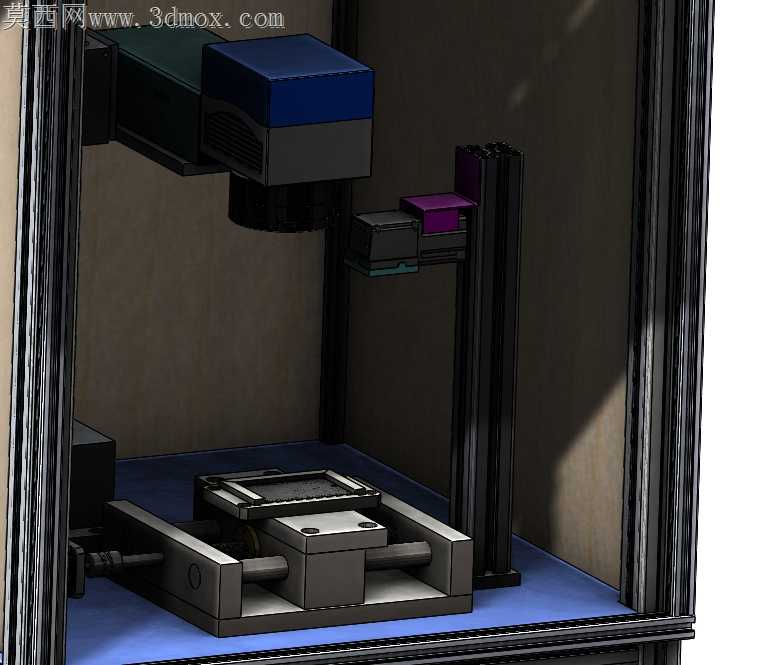

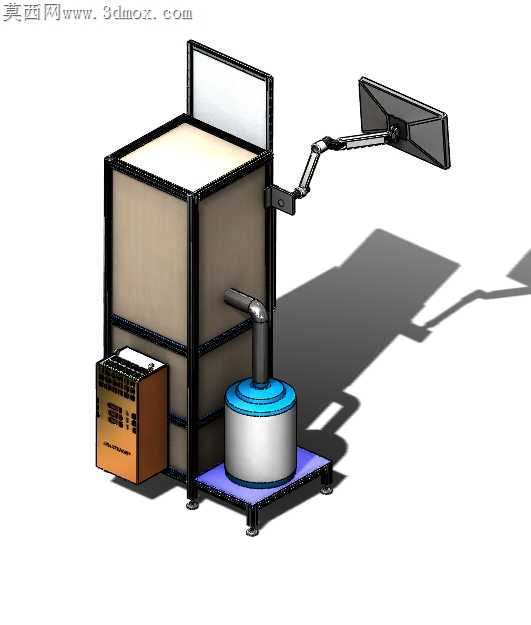

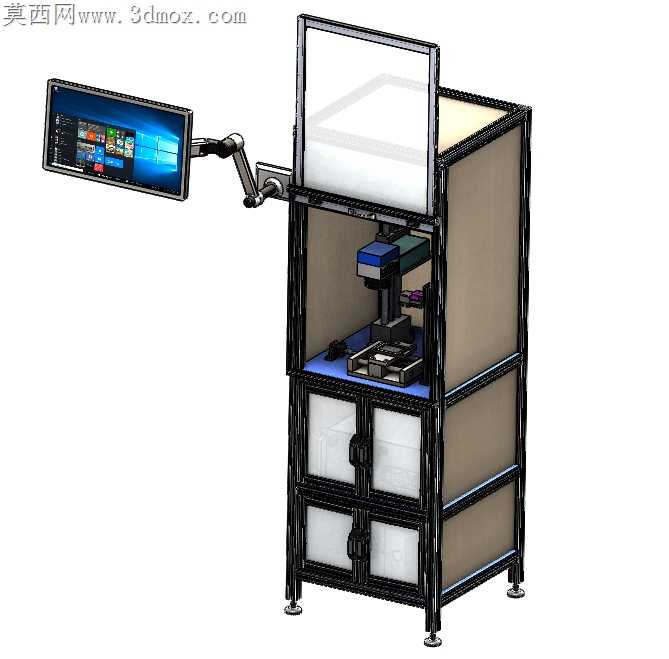

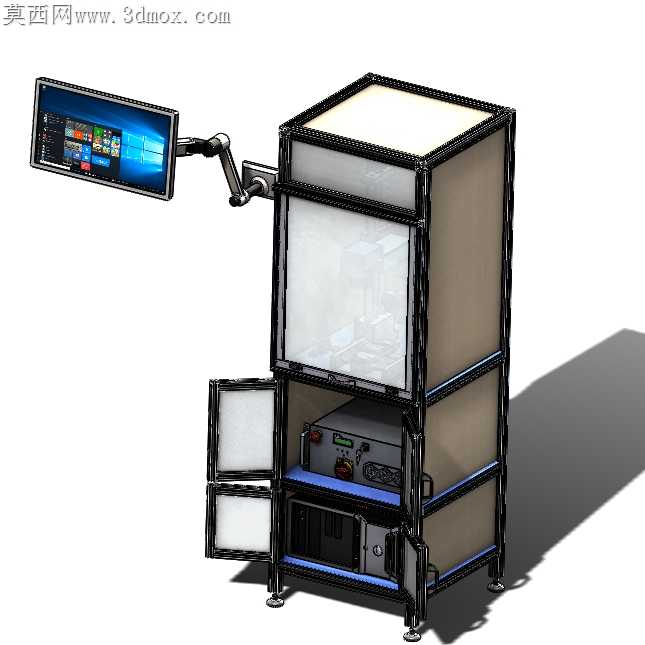

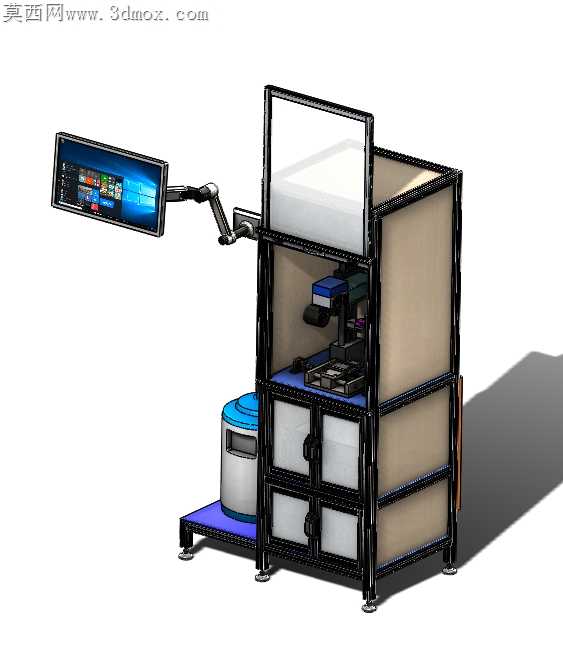

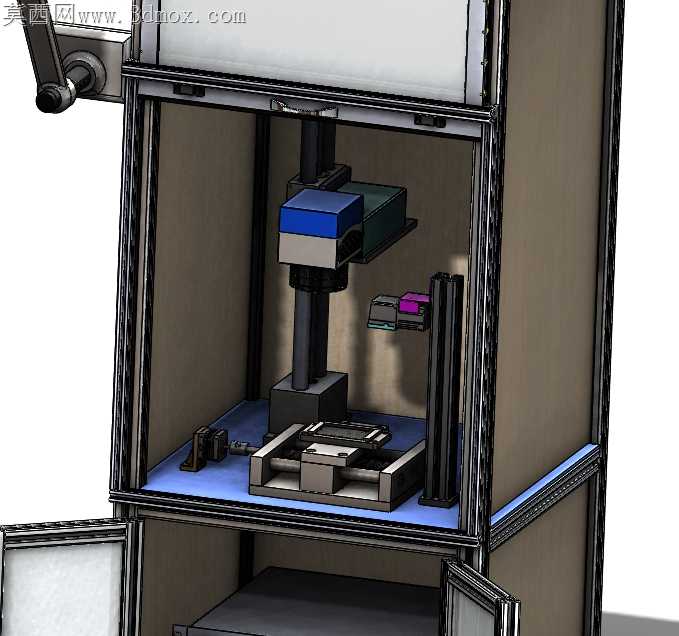

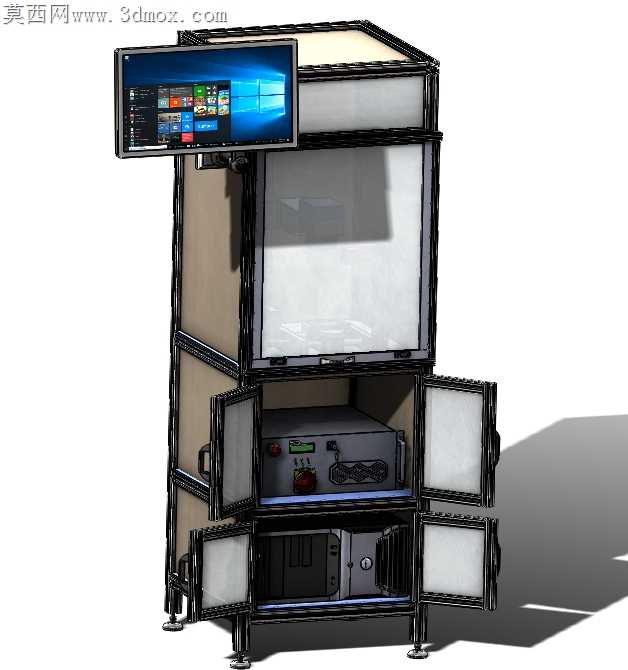

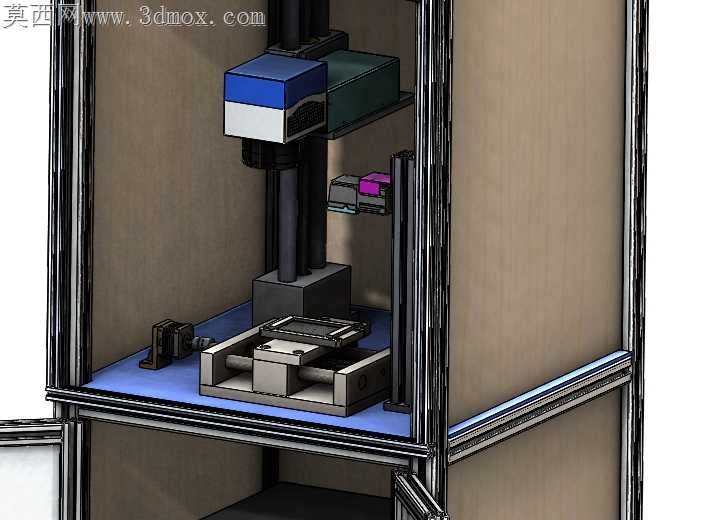

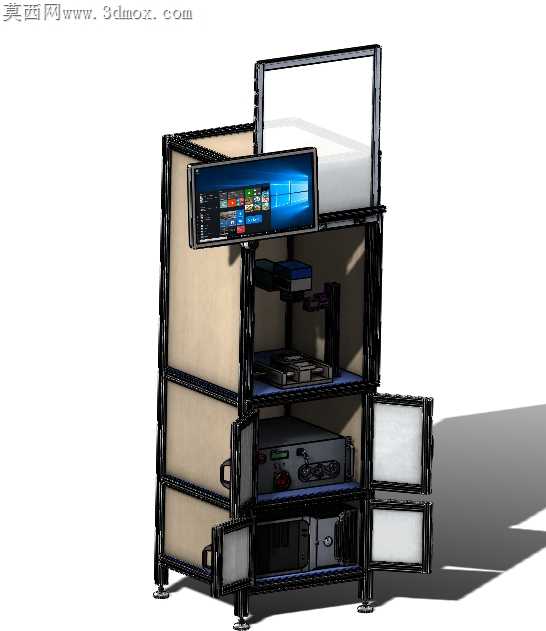

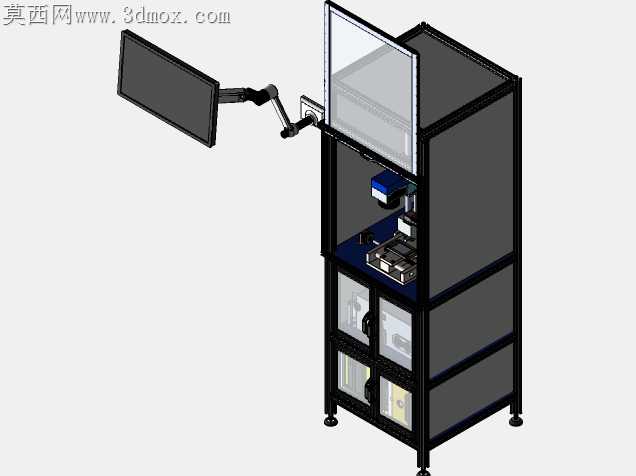

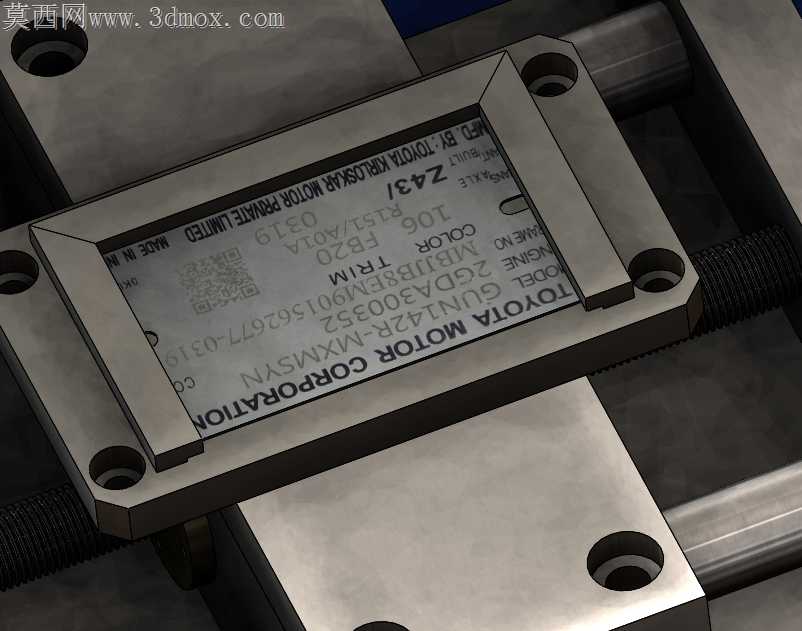

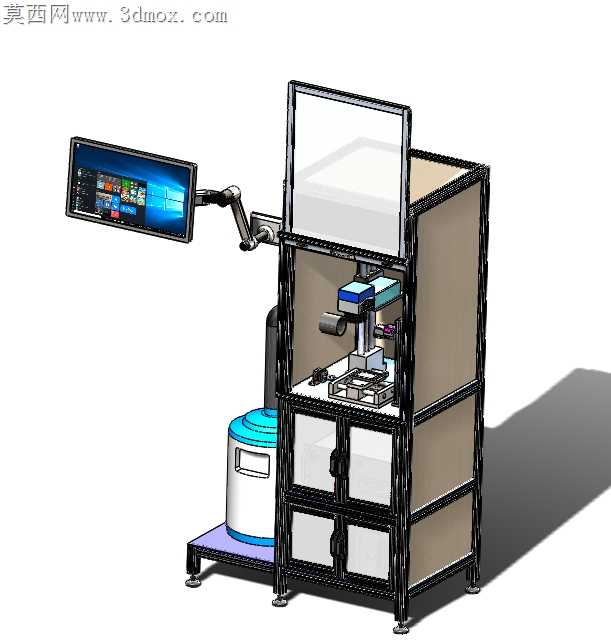

薄金属铭牌打标现场常遇到工件定位偏移、防护门开合干涉操作的问题，0.6mm厚的金属板本身刚性弱，装夹时稍不注意就会产生翘曲，打标出来的字符深浅不一，传统打标机的固定工作台还会让上下料时工人的手部过于靠近激光发射端，存在不小的安全隐患。这套设备的机架采用工业铝型材拼接，没有采用满焊的方钢框架，就是考虑到后期调整光路时可以快速拆装侧封板，铝型材的槽道还能直接走线，避免激光线缆外露被磨损。侧置的悬臂显示屏没有固定在机架顶部，而是选了可多维度调整的机械臂支架，操作人员站着或者坐着调整打标参数时，都能把屏幕转到舒适的视角，不用歪着身子操作，长时间作业也不容易疲劳。设备下部设置了带锁止的抽屉，用来存放不同规格的铭牌定位治具，不用的时候收进抽屉里，不会像外置置物架那样积灰，也避免治具被磕碰变形。打标工位的滑动工作台是这套结构的核心设计点，工作台沿垂直于操作面的方向上下滑动，上下料时把工作台滑到低位，工人的手完全在激光防护范围外，放好0.6mm厚的金属板之后，把工作台推到打标位，手动锁止结构能直接卡紧定位，不会因为打标过程中的微小振动出现位移，锁止的卡扣特意做了圆角处理，戴劳保手套操作也能顺利扣合，不会勾住手套纤维。激光头的安装座预留了三个方向的调节余量，不用拆整个安装板就能微调焦距，适配不同厚度的金属铭牌，侧封板用了半透明的茶色亚克力，既能挡住激光散射，又能让操作人员随时观察内部打标状态，不用频繁开门查看。设备底部的脚轮搭配可调支撑脚，移动的时候把支撑脚抬起就能推走，固定作业时把支撑脚拧到接触地面，整个机架不会因为脚轮的间隙出现晃动，打标时的稳定性完全能满足0.1mm级的字符精度要求。旁边放置的除尘桶直接对接打标工位的吸尘口，打标产生的金属烟尘不会散到车间里，桶身的快拆结构清理积尘的时候不用拆管路，抬下来就能倒灰。整个结构没有多余的装饰件，所有连接位置都做了沉头处理，不会有突出的螺栓头刮蹭操作人员的衣物，滑动导轨选了带自润滑的型号，日常使用不用频繁打油维护，手动锁止的结构没有用复杂的气动或者电动元件，纯机械卡扣的故障率极低，车间里电压不稳的时候也不会出现锁止失效的问题，完全适配中小加工车间的日常铭牌打标作业需求。
