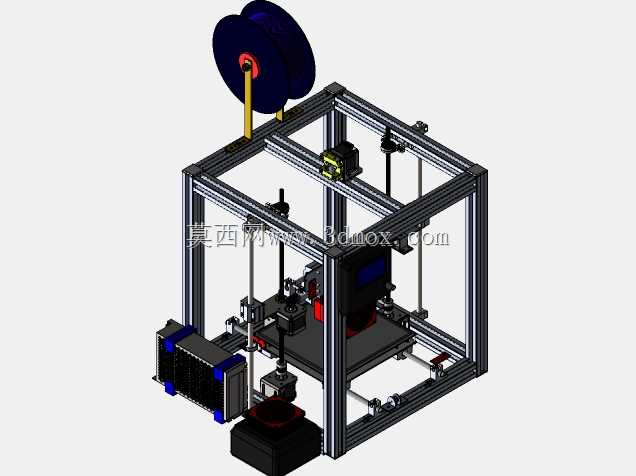

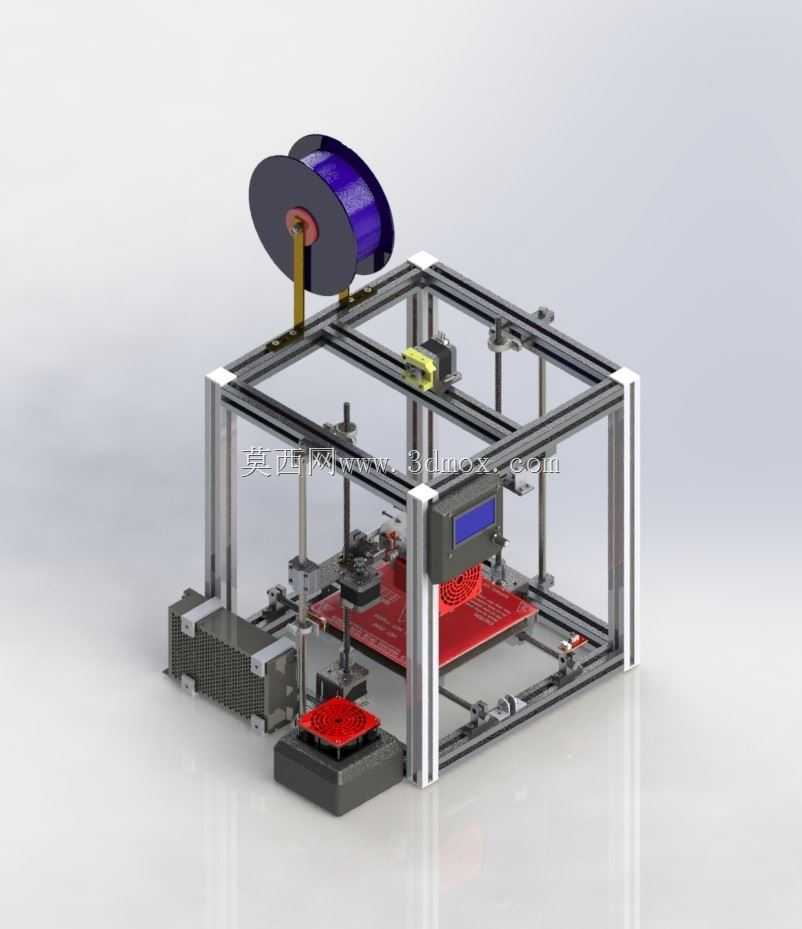

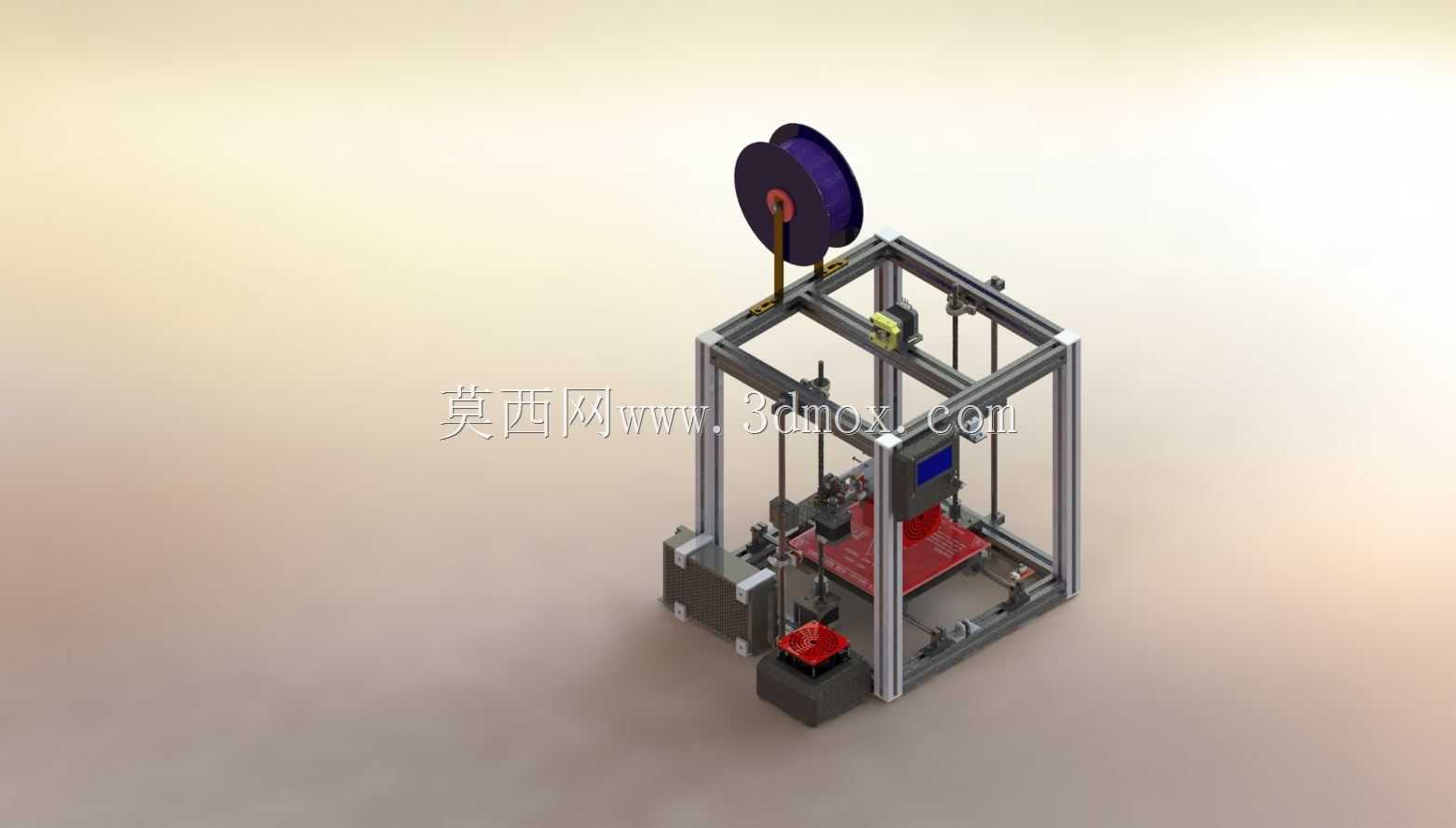

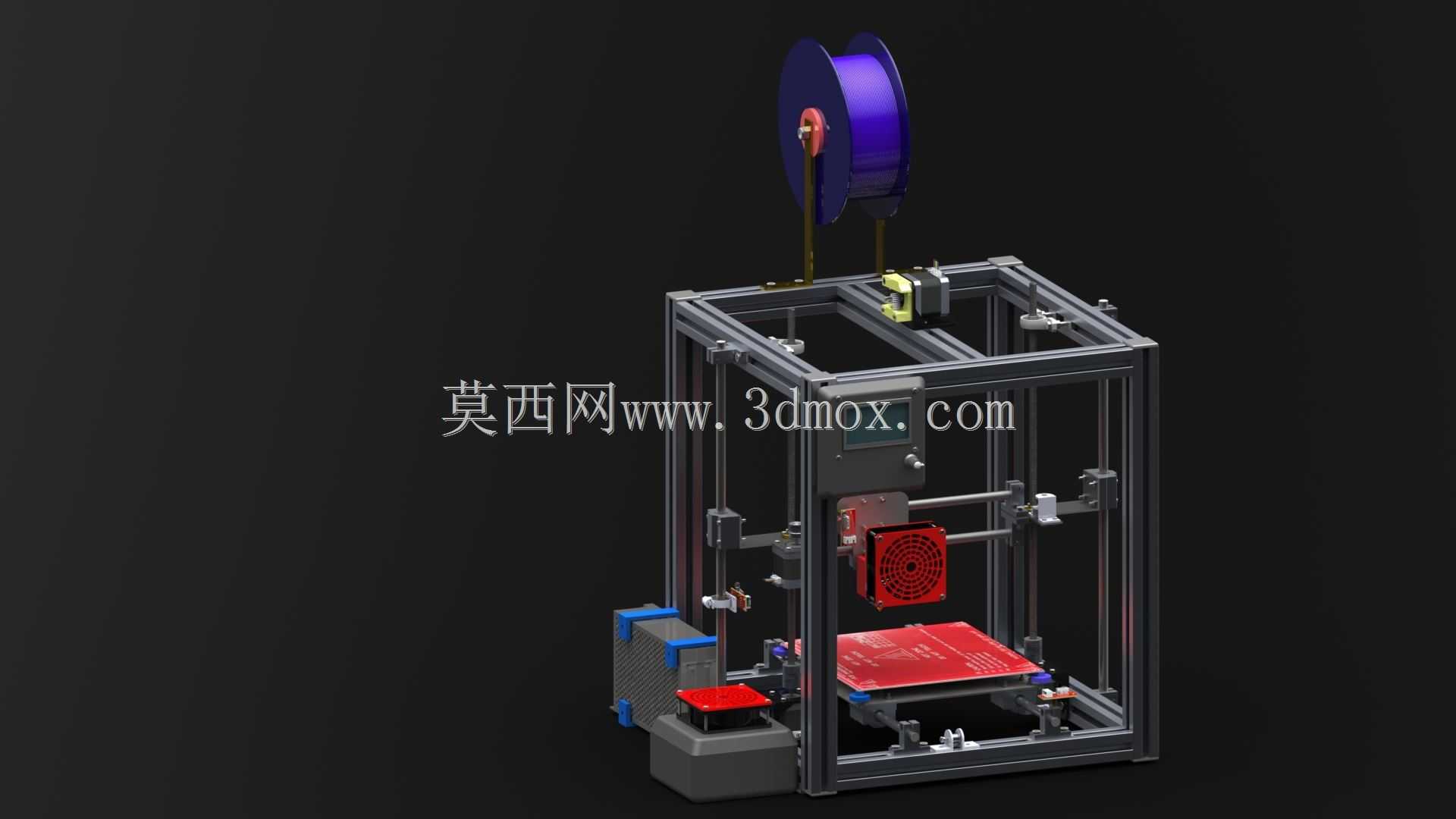

铝型材框架FDM熔融沉积成型3D打印设备

　　这款FDM工艺的3D打印设备，采用工业铝型材搭建整体框架结构，在桌面级增材制造场景中，可覆盖手板样件制作、工装夹具快速打样、小批量定制零件生产、教学实训操作等多类实际需求，相比封闭式商用打印设备，铝型材框架的结构形式更便于后期维护改装，使用者可根据自身加工需求拓展打印幅面、更换不同规格的挤出组件，适配不同材质的打印耗材。设备顶部设置独立的耗材挂装工位，可直接放置1kg标准规格的耗材卷，送料路径采用垂直导向设计，减少耗材输送过程中的弯折阻力，避免耗材因过度弯折出现脆断、送料卡顿的问题，送料机构采用近端挤出与远端送料结合的布局，既保证耗材推送的稳定性，也能降低打印头运动部分的负载，提升高速打印过程中的运动精度。

　　打印运动部分采用十字轴联动的传动布局，X、Y轴负责打印头的平面轨迹运动，Z轴负责打印平台的垂直升降，传动部件搭配线性导轨与同步带组合，导轨安装面依托铝型材的槽道做定位基准，安装时可通过百分表打表调整导轨平行度，将运动过程中的反向间隙控制在合理范围内，保证打印件的尺寸精度与表面成型质量。热床平台采用平整度较高的基板搭配表面贴膜，平台调平结构采用多点弹簧支撑设计，使用者可通过调节支撑螺母调整平台与打印头的间距，保证首层打印时耗材能够均匀附着在平台表面，减少翘边、首层脱落等常见打印问题；打印头组件集成加热块、热敏电阻、散热风扇与喷嘴，可根据打印耗材的熔点调整加热温度，散热风扇负责对耗材挤出后的冷却定型，保证悬垂结构、

　　薄壁结构的打印成型效果。设备的电控部分集中布置在框架侧方的独立安装位，预留了足够的走线空间与散热空间，所有运动线缆采用拖链收纳，避免运动过程中线缆出现拉扯、磨损的问题，安装边界上，设备整体占地尺寸适配常规工作台面放置，无需额外做地基固定，底部可加装减震脚垫减少打印过程中的振动传递，降低运动噪音对周边环境的影响。从设计思路来看，这款设备优先考虑了结构的可拓展性与维护便捷性，所有标准件均采用市面通用规格，使用者更换易损件时无需定制特殊配件，框架的铝型材连接采用角码与螺栓锁紧的方式，装配时无需复杂的焊接工艺，普通使用者按照装配流程即可完成整机搭建；打印幅面的设计兼顾了日常打印需求与设备整体刚性，避免幅面过大导致框架刚性不足、

　　打印过程中出现晃动振纹的问题，运动轴的行程限位采用物理限位与光电限位结合的方式，既可以防止运动超程损坏部件，也能为设备归零提供精准的位置基准。在实际使用场景中，这类设备可适配PLA、ABS、PETG等多种常见的FDM打印耗材，能够满足结构设计人员快速验证零件装配关系、工艺人员制作简易工装定位件、教学场景演示增材制造流程等需求，相比工业级大型打印设备，它的采购与使用成本更低，操作门槛也更适合入门级使用者，同时开放式的结构也方便设计人员研究FDM打印的运动原理、调整打印参数，针对不同的打印材料优化温度、速度、冷却等工艺参数，获得更好的打印成型效果。设备的走线布局全部沿铝型材槽道布置，既保证外观整洁，也能避免线缆外露造成的安全隐患，侧方的电控盒预留了接口拓展位，后期可加装自动调平传感器、断料检测模块、静音驱动板等升级配件，无需对整体框架做大规模改动，适配不同使用者的个性化改装需求。
