双轴可调工业摄像机安装固定支架

　　在工业激光雕刻、数控铣削加工这类需要实时采集加工区域画面的设备内部，常规的单轴固定摄像机支架往往无法兼顾多视角观测需求，要么只能对准固定点位无法调整角度，要么调整后锁紧可靠性不足，设备运行产生的振动容易导致镜头偏移，直接影响视觉定位、加工过程监控的精度，这套双轴可调的摄像机安装支架，正是针对这类设备内部的紧凑安装空间、多维度视角调整需求设计的专用固定构件。

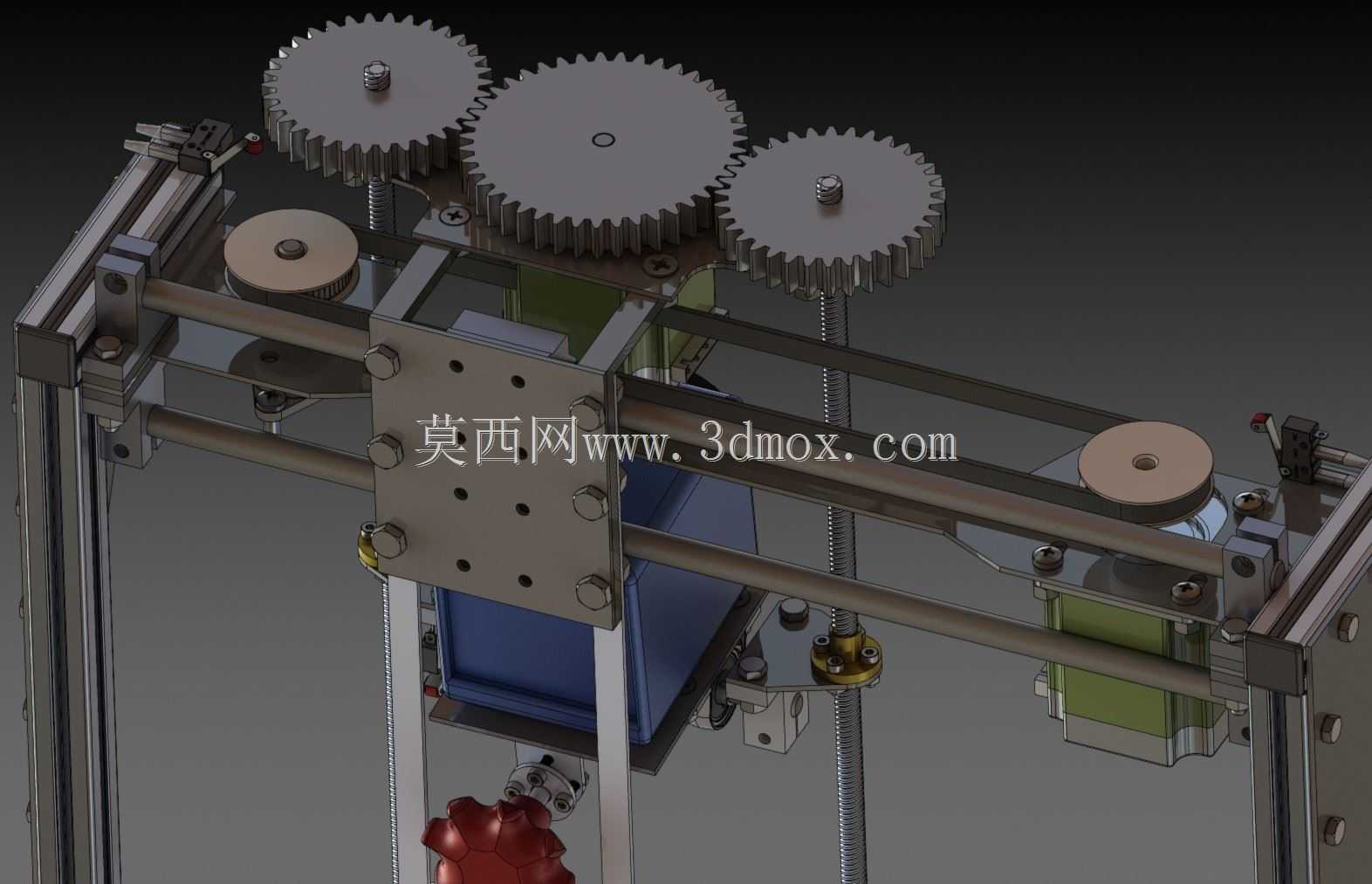

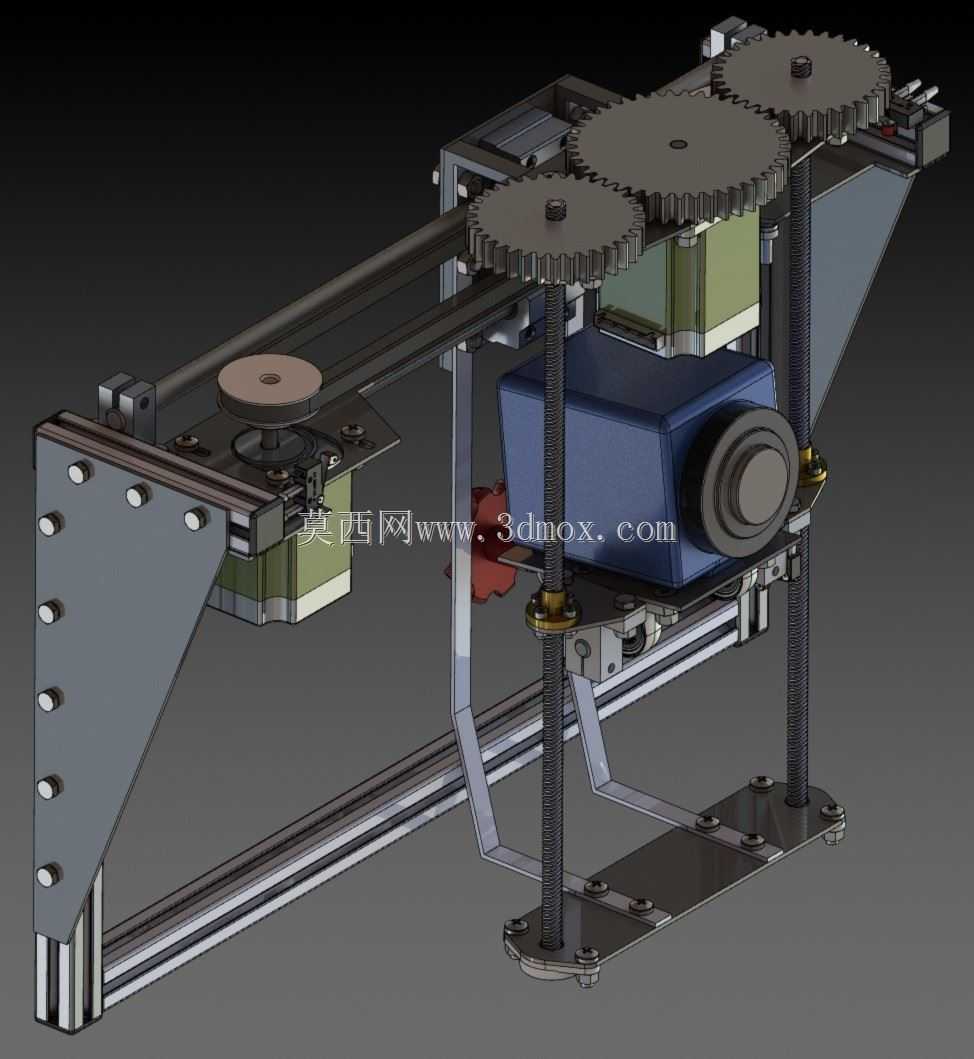

　　从结构设计逻辑来看，这套支架采用了三级齿轮啮合的传动结构来实现俯仰角度的调整，三个同模数的直齿轮依次啮合，输入端连接手动调节旋钮，输出端直接承载摄像机安装座，齿轮传动的反向自锁特性可以保证调整到任意角度后都能保持稳定锁紧，不需要额外增加锁紧螺钉之类的紧固件，在设备内部狭小的操作空间里，只需要转动端部的调节旋钮就能完成角度微调，操作便利性远高于摩擦锁紧、螺钉顶紧的常规支架结构。水平方向的调整则依托线性导轨实现，支架的侧装固定板通过多组内六角螺钉固定在设备的铝型材框架上，承载摄像机的滑座可以沿着导轨做水平方向的滑移，调整到位后通过侧面的紧定螺钉完成锁止，能够适配不同加工幅面的观测范围需求，不管是小尺寸工件的特写定位，还是大行程加工的全区域监控，都能通过两个轴的配合调整找到合适的拍摄位置。

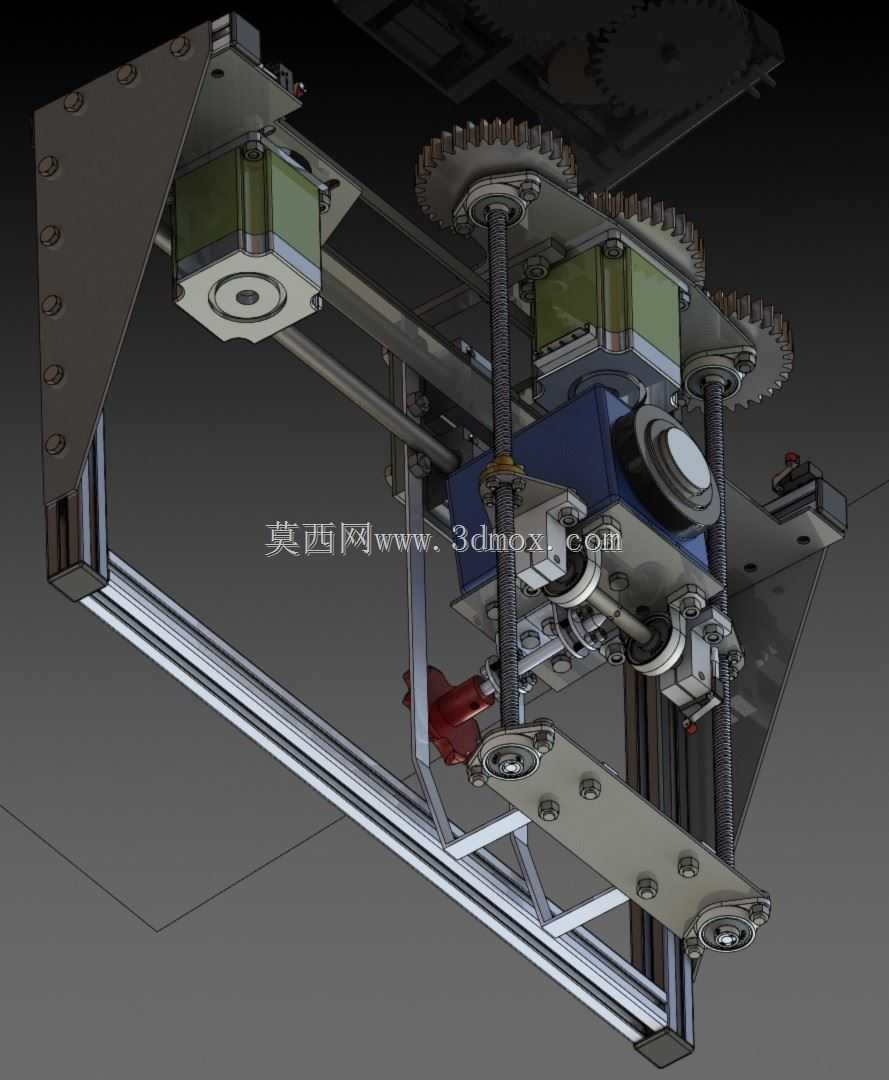

　　考虑到设备内部的安装空间限制，这套支架的整体结构做了极致的紧凑化处理，所有结构件都采用钣金折弯与机加工件组合的方式，侧装的三角加强板直接和导轨安装座焊接为一体，既保证了整体结构的刚性，又不会占用过多的Z向安装空间，不会和设备内部的主轴、拖链、管线等其他构件产生运动干涉。安装边界方面，支架的固定端预留了适配标准工业铝型材槽宽的安装孔位，孔距符合20系列、40系列铝型材的通用安装间距，不需要额外加工转接板就能直接固定在设备的型材框架上；摄像机安装座预留了通用的工业相机安装孔位，适配市面上绝大多数面阵工业相机的安装尺寸，不需要额外做转接处理就能直接完成相机装配。

　　在实际使用场景中，这套支架可以安装在激光雕刻机的加工腔侧方，通过双轴调整让镜头对准激光头的加工点位，实时采集雕刻过程中的火花、加工轨迹画面，既可以辅助操作人员判断加工参数是否合适，也能为视觉定位系统提供稳定的图像采集支撑；在数控铣床内部安装时，可以将支架固定在防护腔的内壁位置，调整角度对准刀具加工区域，实时监测刀具的磨损情况、工件的装夹定位状态，不需要操作人员打开防护门凑近观察，大幅降低高速切削过程中切屑飞溅带来的安全风险。

　　结构细节上，支架的所有传动部位都加装了铜质衬套，减少齿轮转动、滑座滑移过程中的磨损，长期使用也不会出现松动、卡顿的问题；所有外露的金属件都做了发黑防锈处理，能够适应加工设备内部存在切削液雾气、少量粉尘的工作环境，不会因为长期接触油雾出现锈蚀卡滞的问题。两个调整轴的运动行程都做了机械限位，俯仰角度调整范围覆盖-30度到+60度，水平滑移行程根据导轨长度可以覆盖150毫米的调整范围，足够满足绝大多数工业设备内部的视觉观测需求，不会出现调整超程导致结构脱开、相机碰撞设备运动部件的问题。

　　不同于市面上常见的民用相机支架，这套结构从设计之初就完全面向工业设备内部的严苛使用环境，没有多余的装饰性结构，每一处结构设计都围绕安装便捷性、调整可靠性、环境适应性三个核心需求展开，不管是做设备改造加装视觉监控模块，还是新设备研发阶段做视觉系统的结构配套，这套支架的结构形式都能提供稳定可靠的安装支撑，不需要设计人员再从零开始做支架的结构设计、传动校核，能够大幅缩短相关设备视觉模块的开发周期。
