空气质量监测四旋翼飞行载具结构设计

这款四旋翼飞行载具的结构设计，核心围绕低空域空气质量巡检的实际作业需求展开，区别于普通消费级航拍无人机的结构逻辑，在机架布局、载荷预留、动力匹配上都做了针对性调整。日常作业场景覆盖城市工业园区边界巡检、城市干道尾气扩散监测、突发环境事件应急空中采样、林区空气质量本底数据采集等，相比地面固定监测站点，能灵活覆盖垂直高度0-120米的立体监测区间，弥补地面监测点的空间覆盖盲区。

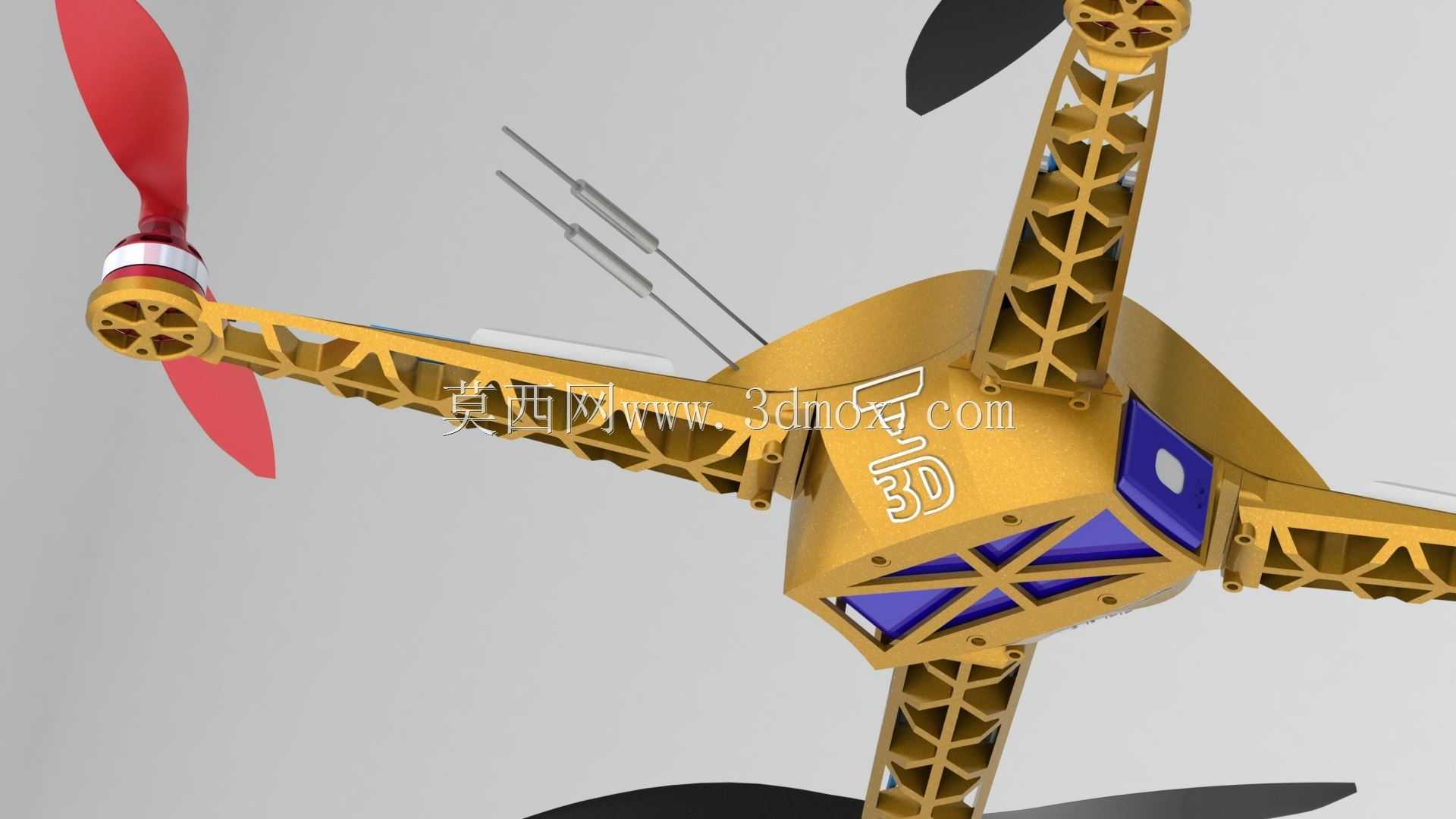

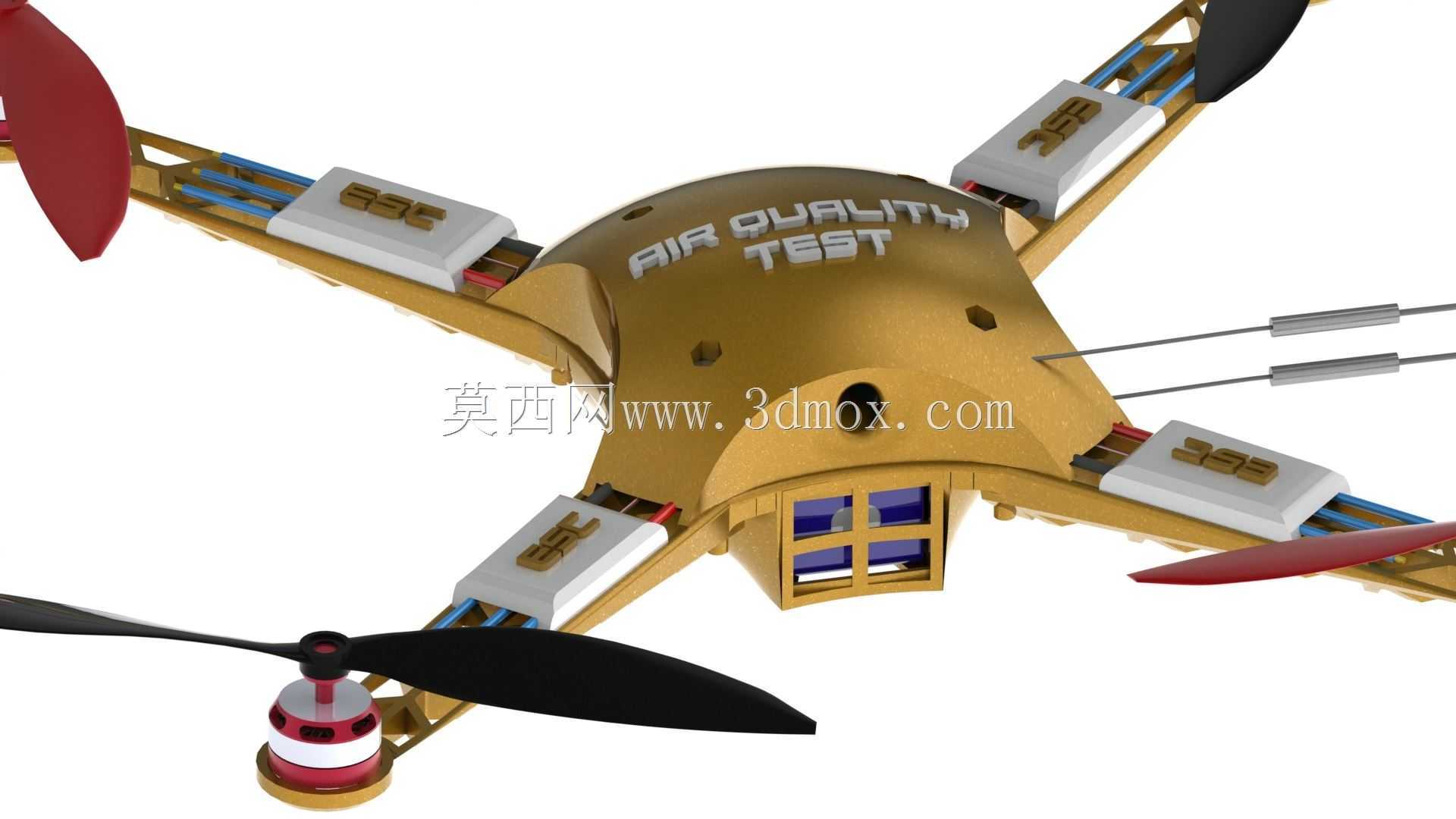

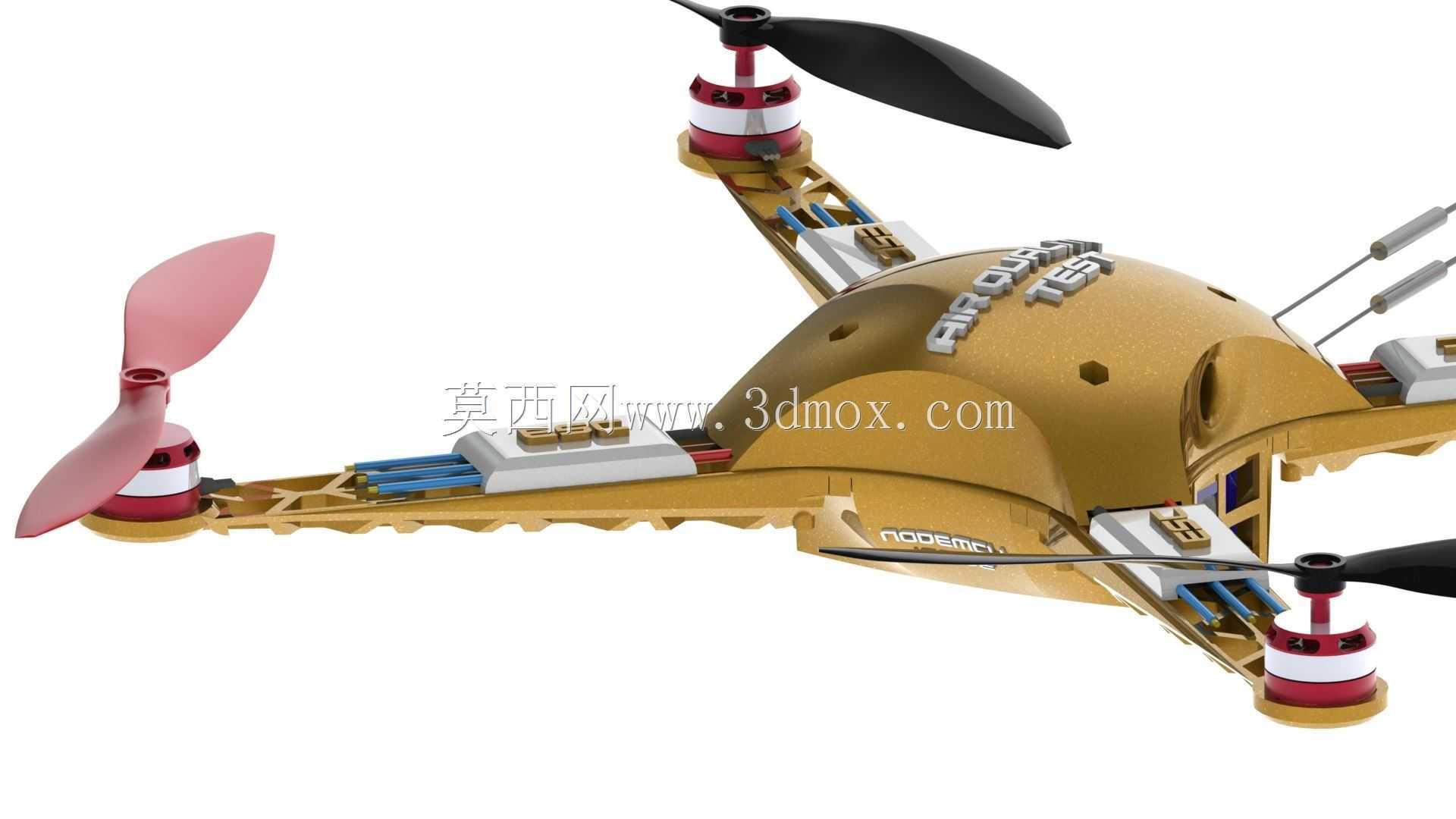

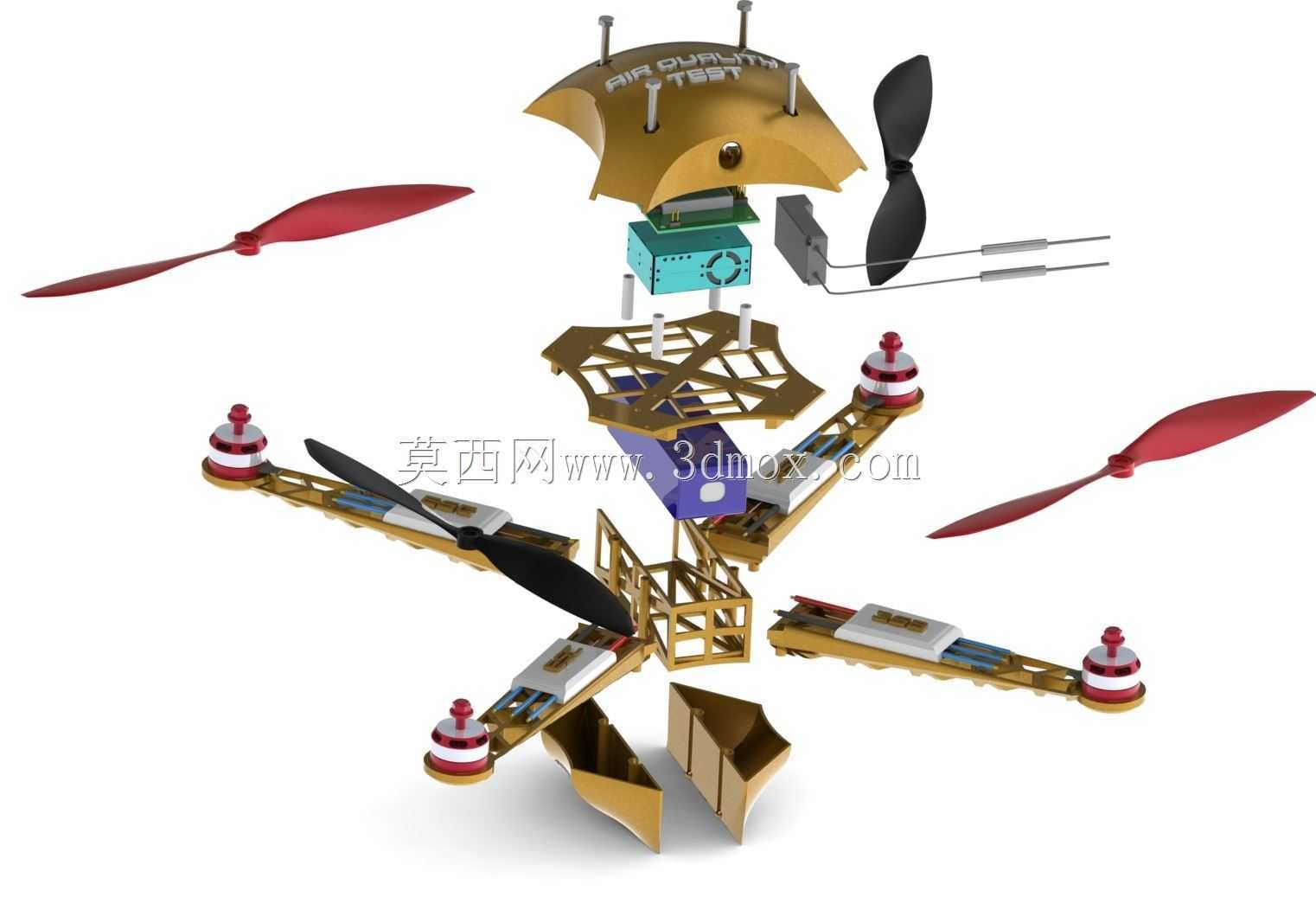

从功能特性来看，机身头部预留了两组可伸缩的传感器安装支杆，可根据作业需求搭载颗粒物浓度传感器、气态污染物采样头、温湿度气压集成模组，支杆采用快拆结构设计，无需拆解机身主体即可完成传感器更换校准；机身中部的舱体做了分层隔断设计，上层放置飞控与数传模块，下层预留电池仓与采样气泵的安装空间，隔层设置减震泡棉垫，避免旋翼运转的振动传递到传感器端影响检测精度。四个旋翼支臂采用镂空桁架结构，在保证结构强度的前提下尽可能降低机身自重，支臂与中心舱体采用插接式锁紧结构，日常收纳时可快速拆卸支臂，减小转运时的占用空间。

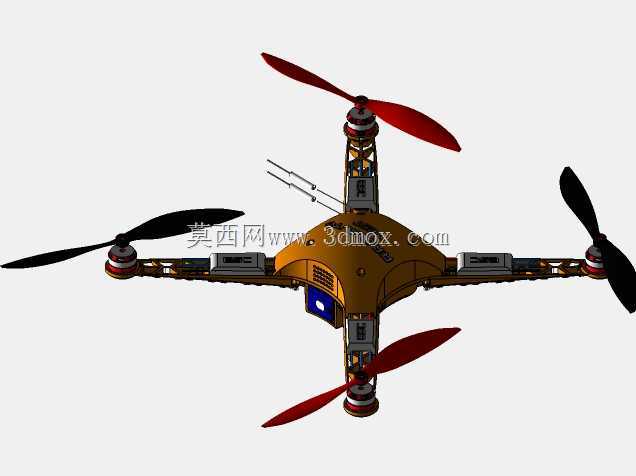

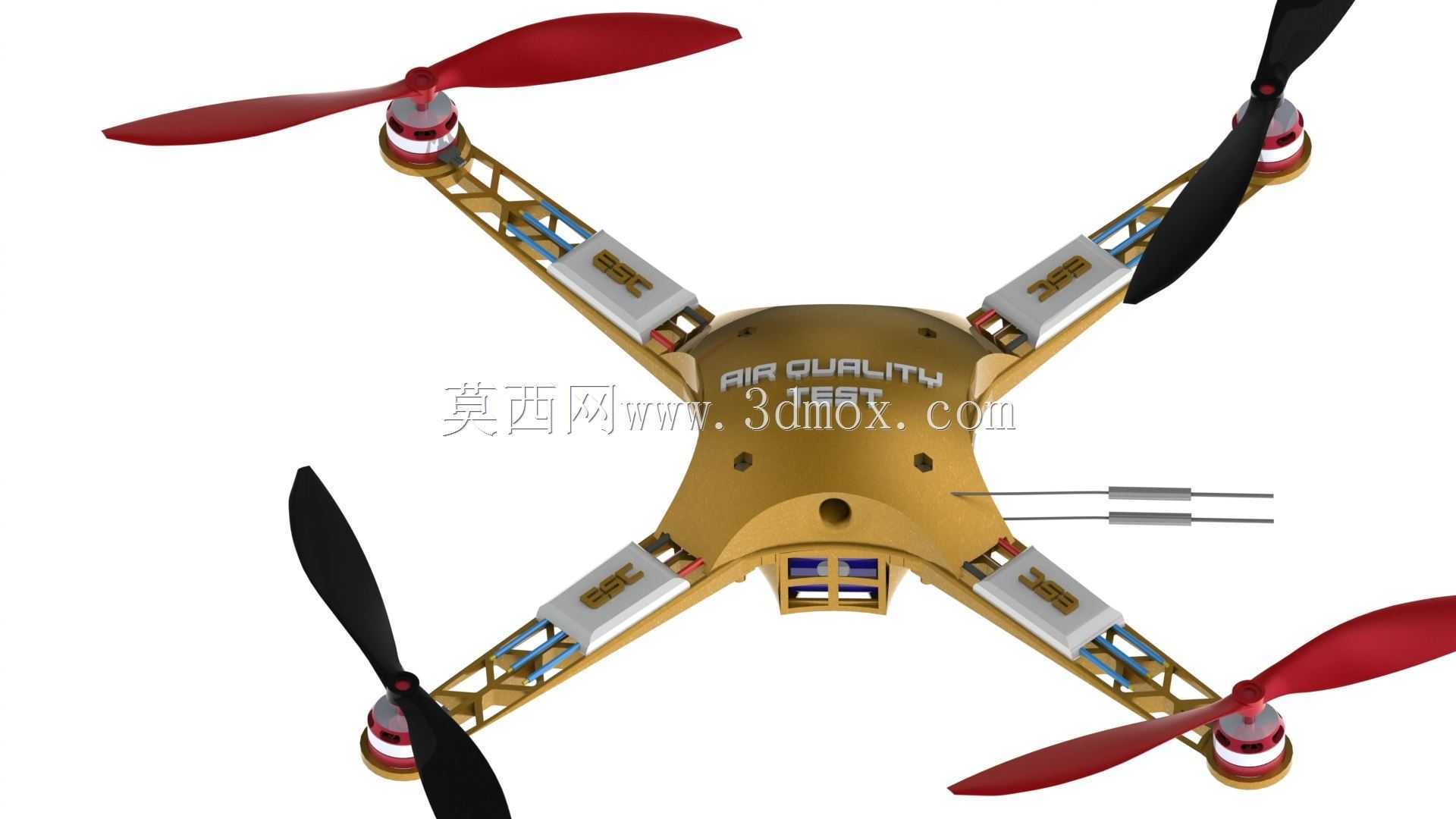

设计过程中优先考虑了作业时的气动稳定性，旋翼的安装座做了1.5度的外倾预角，抵消飞行时的自旋扭矩，提升悬停状态下的稳定性，保障采样数据的准确性；动力匹配上根据载荷重量做了冗余设计，单旋翼最大拉力可达到整机起飞重量的1.8倍，即便单支臂动力出现异常，也能维持稳定迫降，避免设备坠损。外形尺寸上，整机对角旋翼轴距为350mm，中心舱体最大直径120mm，机臂展开后整机最大宽度420mm，收纳拆卸后可放入常规尺寸的设备防护箱，适配户外作业的便携转运需求。安装边界方面，传感器安装位的通用接口兼容市面主流的小型空气质量检测模组，电池仓适配3S-4S规格的锂聚合物电池，安装卡位做了通用化设计，无需额外改件即可完成不同配件的换装。机身表面的走线全部内嵌于机臂的镂空槽内，避免外露线材在飞行过程中产生风阻，同时也能减少户外作业时树枝、线缆等外物勾挂的风险，提升复杂环境下的作业可靠性。
