2.5寸直角式消防软管截止控制阀

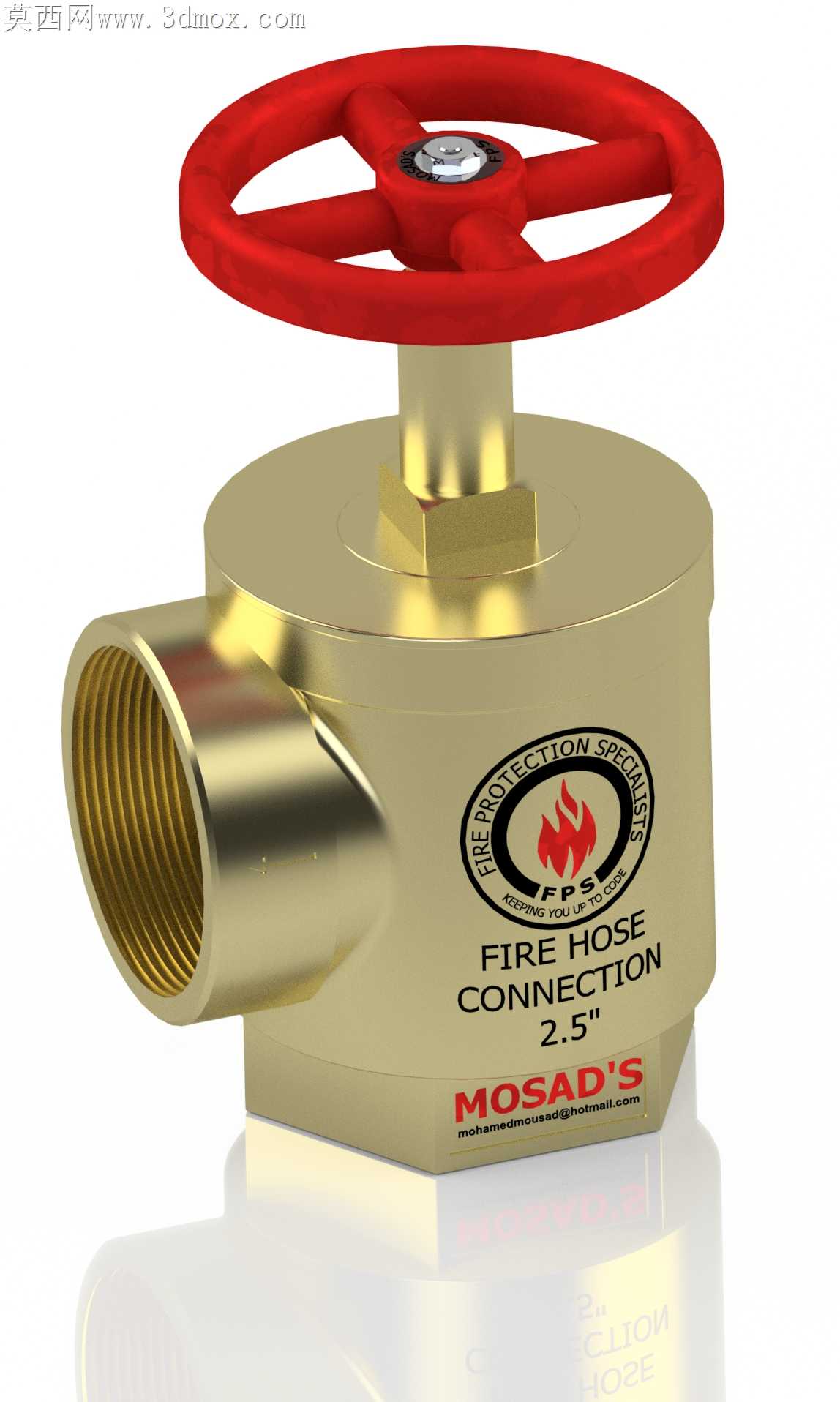

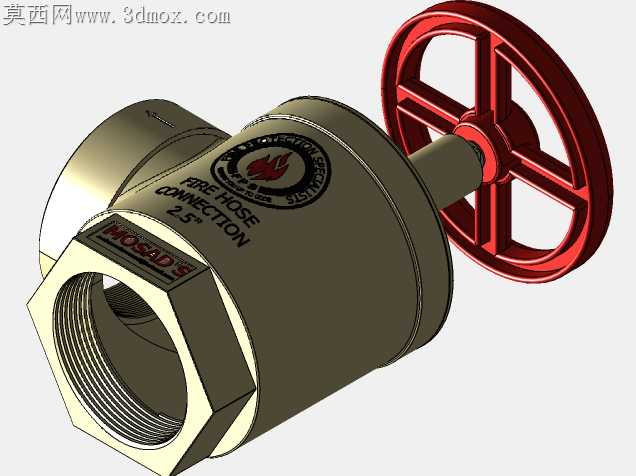

消防软管接驳端的角式阀，长期受管网水锤冲击、现场拖拽外力影响，最容易出现的失效点集中在螺纹接口变形、手轮传动卡涩、阀体密封面渗漏三个位置，做这款阀的结构设计时，所有细节都围绕这些现场痛点做适配调整。阀体采用黄铜锻压成型的六角基座，没有采用薄壳压铸结构，六角边的厚度比常规民用角阀厚出2.7毫米，就是为了现场安装时管钳咬合不会夹裂阀体侧壁，哪怕安装工施力过大，也只会在六角面留下压痕，不会出现阀体开裂渗水的隐患。侧出的内螺纹接口做了1.5度的锥度过渡，螺纹收尾处没有留尖锐退刀槽，而是做了R0.8的圆弧倒角，软管接头拧入时不会割伤接头表面的密封生料带，螺纹啮合长度达到5个完整牙型，哪怕管网压力冲到1.6MPa，也不会出现接头崩脱的问题。顶部手轮和阀杆的连接位，没有采用常见的四方插销结构，而是做了带定位凸台的嵌装结构，手轮是红色酚醛树脂材质，和黄铜阀杆的接触位加了一圈黄铜耐磨衬套，频繁开关的时候不会因为树脂和金属的硬摩擦磨出旷量，哪怕手轮转过上千次开关循环，手轮和阀杆的同轴度依然能保持在0.1毫米以内，不会出现开关时手轮晃荡、关不到位的情况。阀体正面的标识区域做了下沉0.3毫米的蚀刻位，不是后期丝印的标识，不会因为长期潮湿、灰尘附着出现标识脱落，现场检修人员一眼就能识别阀门口径和承压参数。阀杆的密封填料腔做了双道O型圈的冗余设计，两道密封圈的间距留了4毫米的存脂空间，出厂时填充耐水硅脂，哪怕长期处于常开状态，突然开关也不会因为填料干涩出现阀杆处渗漏。阀体底部的平面做了精磨处理，平面度控制在0.05毫米以内，如果现场需要加装底部堵头或者外接压力表，不需要额外打磨密封面就能直接装接，不会出现密封面不平导致的渗漏。手轮的轮辐做了圆弧过渡，没有尖锐棱角，现场紧急操作时哪怕戴着手套快速拧动，也不会勾挂消防服的缝线或者手套纤维，操作时的施力臂长度刚好适配成年人手掌的握持宽度，开关全程不需要加接延长管，单手就能完成全行程开关动作。阀体内部的流道做了顺滑圆弧过渡，没有直角台阶，水流通过时的压损比普通直角阀低17%左右，消防送水时不会因为流道阻力损失出水压力，能保证软管末端的水枪出水压力满足灭火要求。
