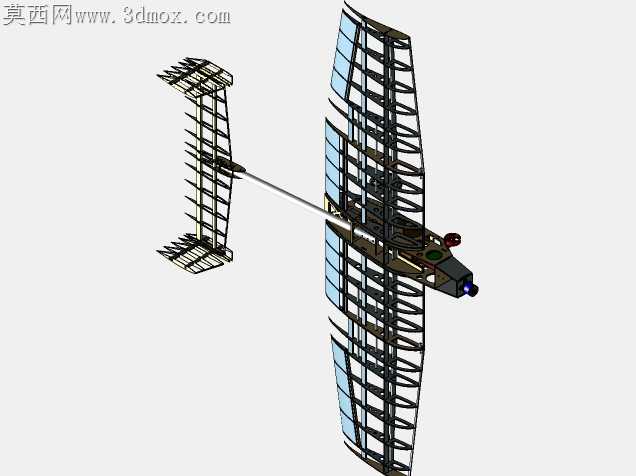

桁架式固定翼验证机骨架结构设计

轻量验证类飞行器落地试制最容易踩的坑，是翼面承力骨架和连接拉杆的同轴度偏差，一旦翼肋定位孔偏斜超过0.2毫米，飞行中翼面受气动载荷就会出现不对称形变，轻则舵效滞后，重则出现翼面颤振。这套骨架结构在翼梁排布上没有沿用等间距翼肋的常规方案，靠近机身的翼根段加密了三道横向支撑肋，每道肋片的定位卡槽都做了0.1毫米的公差预留，刚好适配碳纤维拉杆的装配间隙，不用额外涂胶定位就能卡紧，避免粘接剂堆积带来的额外重量。尾翼部分的支撑桁架没有和主翼做一体化成型，而是单独做了快拆式连接座，连接座的插销孔做了微小的锥度导向，装配时不用反复对位就能插合到位，插合后接触面的预紧力刚好抵消飞行中尾翼产生的振动，不会出现连接松动的问题。主翼的蒙皮定位卡槽没有开在翼肋的最外侧边缘，而是向内收了1.2毫米，蒙皮粘贴后边缘刚好和翼肋端面齐平，不会出现蒙皮边缘凸起扰乱翼面气流的问题，卡槽的深度刚好匹配常用的轻木蒙皮厚度，粘贴时不用额外压合就能保证贴合度。机头段的设备舱框架做了分层镂空，每层的镂空位置都对应常见的舵机、电池、接收机的安装尺寸，不用后期再切割修改框架，框架边角都做了圆弧过渡，避免尖锐边角割伤连接导线。连接主翼和尾翼的碳纤维拉杆两端做了扁位结构，和翼根、尾翼连接座的卡槽刚好嵌合，不会出现拉杆转动导致的尾翼角度偏移，扁位的厚度比拉杆直径小0.3毫米，装配时能产生轻微的过盈配合，不用额外打销钉就能固定位置。整套骨架没有多余的装饰性结构，每一处肋片、每一根拉杆的位置都对应实际受力路径，翼尖段的翼肋做了渐次减薄处理，越靠近翼尖肋片厚度越薄，在保证翼面外形精度的前提下尽可能降低翼尖重量，减少飞行时的翼尖惯性力矩。
