大涵道比涡扇发动机风扇结构设计

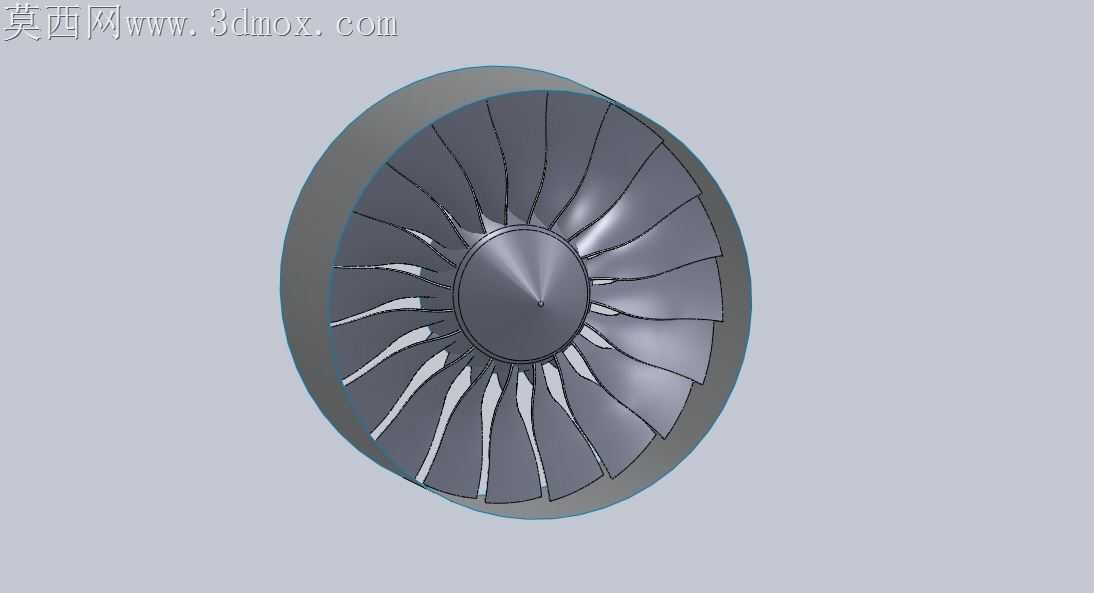

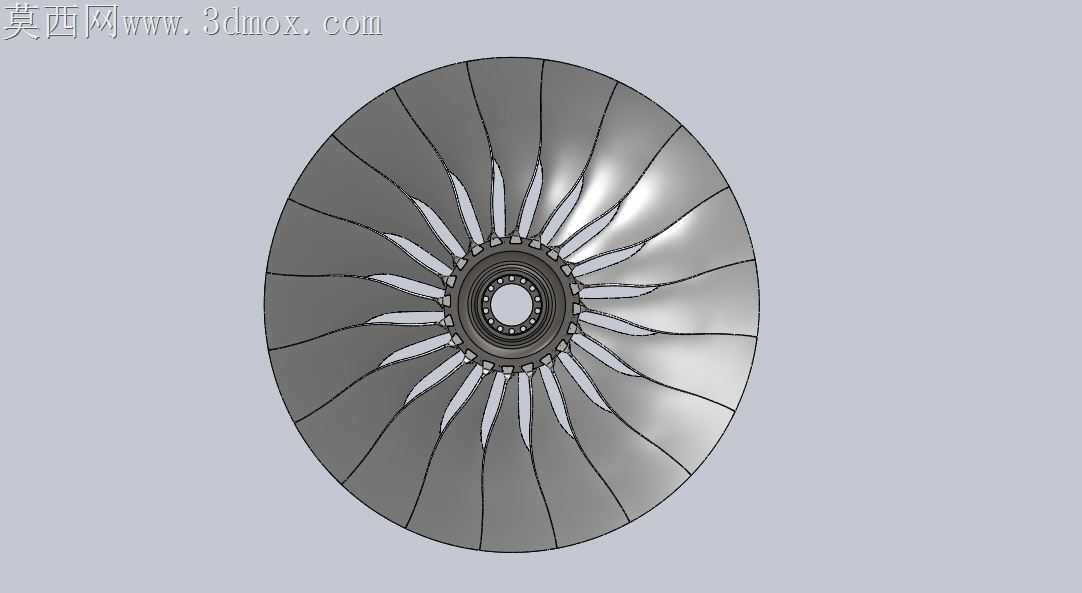

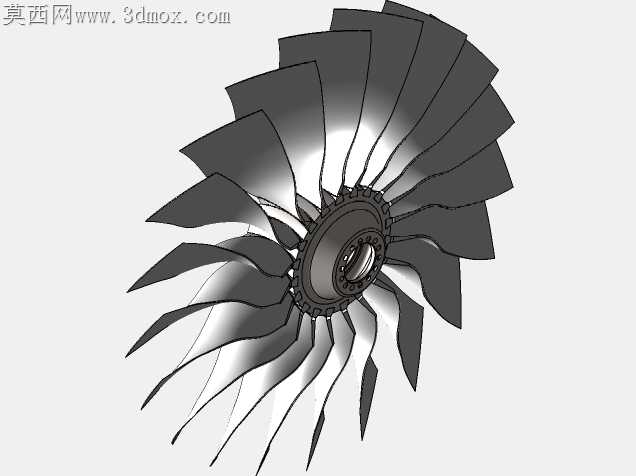

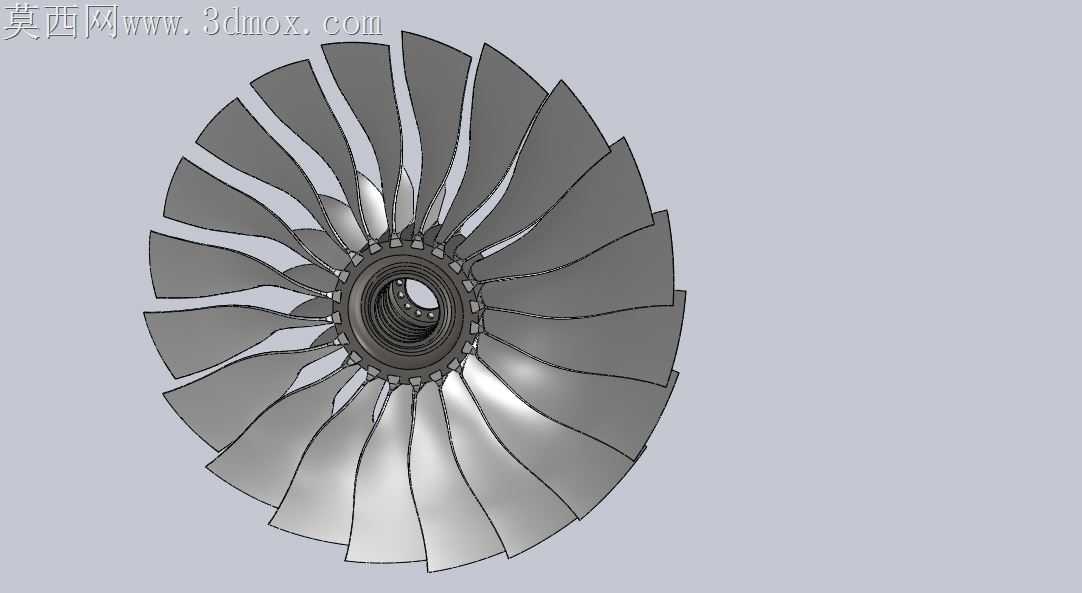

航空发动机风扇叶片长期承受高转速离心载荷、进气道紊流冲击与高低温交变工况，叶根与轮盘连接区域的应力集中是早期失效的核心诱因，这款风扇的叶根榫头采用了圆弧过渡的燕尾型结构，没有沿用直边榫头的传统设计，能将接触应力分散到更大的配合面上，避免局部应力超过钛合金材料的疲劳极限。叶片型面从根部到叶尖的扭转角做了连续渐变处理，靠近轮盘的根部弦长短、厚度大，能扛住高转速下的巨大离心拉力，叶尖位置弦长拉长、厚度减薄，配合前掠的叶型边缘，能降低进气端的气流分离损失，减少高亚音速飞行时的激波阻力。轮盘中心的安装孔做了多层台阶设计，不同台阶的公差带单独控制，和主轴配合的接触面粗糙度要求控制在Ra0.8以内，过盈量控制在0.02-0.03mm区间，既保证高速旋转时不会出现配合松动，又不会因为过盈量太大导致孔壁产生初始装配裂纹。相邻叶片之间的叶尖间隙留了0.5mm的均匀缝隙，没有做等距的直缝设计，而是顺着叶型扭转方向做了斜向间隙，能减少叶尖漏气损失，同时避免发动机工作时热胀冷缩导致叶片碰磨轮盘罩。叶片表面的曲面做了G2连续处理，没有出现曲率突变的折面，后续做表面喷丸强化时，丸料能均匀冲击整个叶型表面，不会在曲率突变位置形成应力薄弱区。轮盘上的叶片安装槽做了对称度校验，每个槽的位置度公差控制在0.01mm以内，保证整圈叶片装配完成后，动平衡量能控制在G2.5级以内，不需要额外打太多平衡块就能满足高转速运转的平稳性要求。叶身表面没有多余的凸台结构，仅在靠近根部的位置做了极小的阻尼凸棱，能在叶片发生振动时和相邻叶片的凸棱轻微接触，消耗振动能量，避免共振导致的叶片断裂，同时不会过多增加叶片重量、打乱整圈的质量分布。
