24厘米轴距小型FPV穿越竞速四轴飞行器

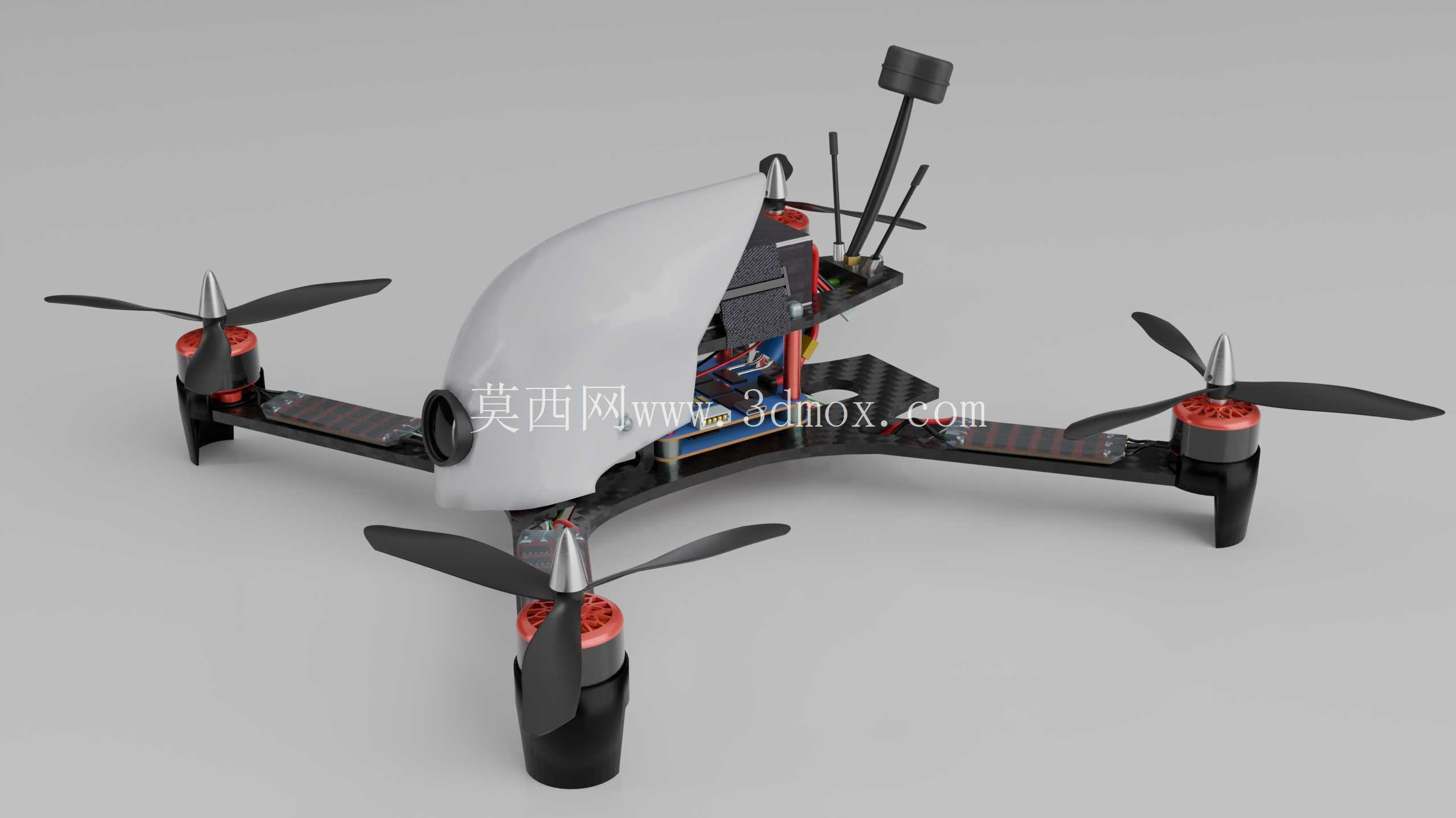

　　机身上部的流线型整流罩采用快拆卡扣结构固定，不需要额外工具即可快速拆卸，方便使用者调整飞控布线、更换电池或者调整图传天线角度，整流罩的曲面造型经过风阻优化，在高速前飞时能够减少正面迎风阻力，同时将飞控、电调、图传、接收机这类核心电子元件完全覆盖在内部，避免飞行过程中树枝、线缆剐蹭导致的元件脱落或者线路损坏。中心舱室的布局充分考虑了电子元件的配重平衡，电池安装位设计在整机重心正下方，能够通过调整电池前后位置适配不同重量的电池配置，保证不同挂载下整机重心始终落在四个旋翼的中心交汇点，减少飞控的姿态修正负担，提升飞行稳定性。这款24cm见方的小型四轴FPV飞行器，核心定位是近距离竞速飞行与低空穿越场景使用，整体机架采用X型布局设计，在保证结构强度的同时尽可能压缩整机重量，适配室内小场地竞速、户外林间穿越这类对飞行灵活性要求极高的使用场景。从结构设计逻辑来看，整机采用上下分层的板件拼接架构，机臂与中心底板采用一体化碳纤复合板材裁切成型，减少额外连接紧固件带来的重量冗余，四个机臂末端预留标准电机安装孔位，适配常用规格的无刷外转子电机，电机安装座带有轻微的上翘倾角设计，能够在飞行时提升姿态响应速度，减少大动作机动时的动力损耗。

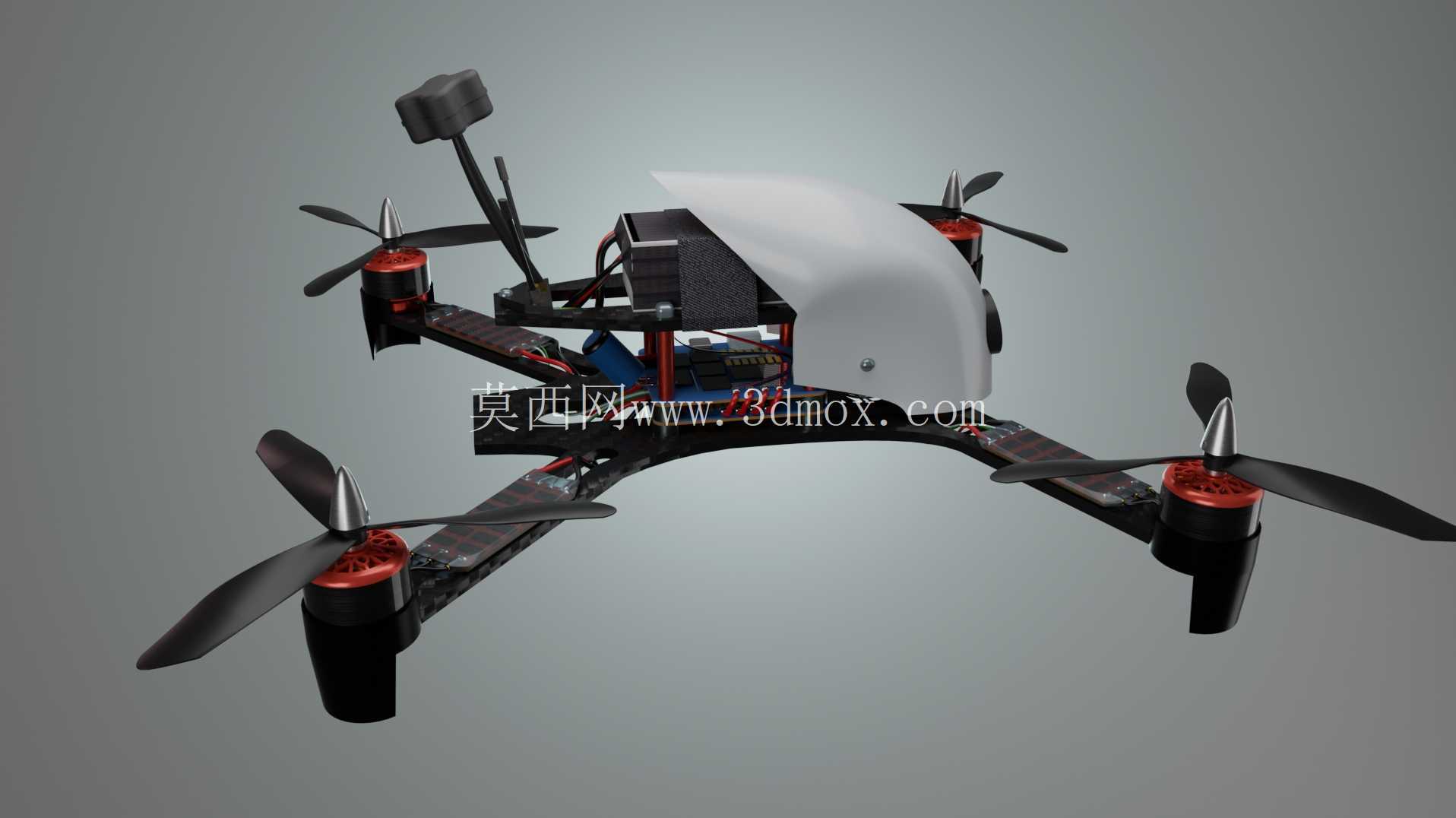

　　四个旋翼采用三叶螺旋桨配置，相比两叶桨能够在更小的轴距下提供更充足的拉力储备，同时提升机动动作时的响应速度，桨尖与机臂末端保留足够的安全间隙，避免大油门机动时桨叶打臂导致的射桨风险。机身后部预留了多根天线的安装固定位，分别对应图传信号、遥控接收机信号的传输需求，天线采用垂直向外倾斜的布置角度，能够在飞行器做翻滚、倒飞这类大角度动作时尽可能减少信号遮挡，保证操控链路与图传链路的连接稳定性。起落架采用短支脚一体化设计，直接固定在电机座下方，高度刚好能够让机身底部的摄像头与电池避开地面凸起，降落时能够吸收部分冲击，同时不会因为起落架过高增加整机风阻或者额外重量。

　　前部的摄像头安装位带有角度调节结构，使用者可以根据不同的飞行速度调整摄像头的俯仰角度，高速竞速时可以适当抬高摄像头仰角，保证飞行视线始终与前进方向匹配，慢速度穿越时可以调低角度获得更近的地面视野。整机所有的布线槽都设计在板材内部，线路沿着机臂内侧隐藏布置，既能够减少飞行时的线路风阻，也能避免线路外露被螺旋桨打到造成飞行事故。从安装边界来看，整机24cm的长宽尺寸能够适配绝大多数常规的FPV飞行包收纳，不需要拆解机架即可直接携带，机臂的厚度与安装孔位兼容市面上绝大多数同规格的通用替换配件，出现炸机损坏时可以快速更换对应部件，不需要整体更换机架。

　　在实际使用场景中，这类小型FPV飞行器既可以用于日常的飞行技巧练习，也能够搭载轻量化的运动相机完成第一视角的航拍素材拍摄，部分经过防尘改装的机型还可以用于小型厂房的管道内部巡检、狭窄空间的勘察作业，相比更大轴距的机型，它的转弯半径更小，能够在宽度不足一米的狭窄通道内灵活穿行，同时整机重量较轻，出现碰撞时对周边物体或者自身的损伤都更小。设计过程中充分考虑了日常维护的便捷性，所有连接位置都采用标准快拆结构，电调与飞控的安装位预留了足够的散热间隙，长时间大油门飞行时也能保证电子元件的热量及时散出，避免过热导致的动力失效。机架的板材边缘都做了倒角处理，既能够减少组装时的割手风险，也能降低应力集中导致的机臂断裂概率，在机臂与中心板的连接位置做了局部加厚处理，应对炸机时的冲击载荷，提升机架的整体抗摔性能。
