可折叠便携手动康复轮椅结构设计

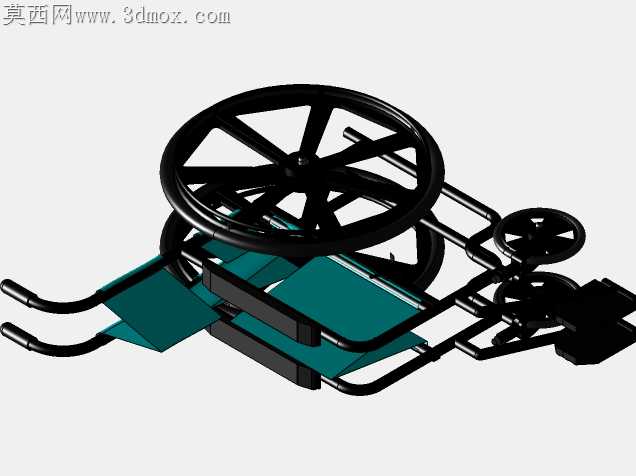

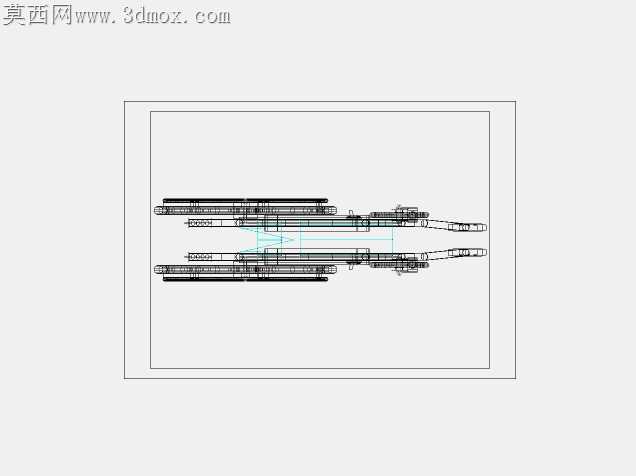

常规手动轮椅在日常转运、居家收纳场景中常暴露车架刚性冗余、折叠后轮廓突兀易剐蹭、布面承托应力集中的问题，这款轮椅的结构设计完全围绕加工适配的核心逻辑展开，每一处弯折、每一个连接位都对应着量产环节的工艺取舍。车架采用圆管弯折成型，没有采用异形截面管材，就是为了适配常规弯管机的加工半径，避免定制模具带来的成本抬升，所有弯折处的圆角都控制在管材直径的1.5倍，既不会因为弯折半径过小导致管壁内侧起皱、外侧拉薄开裂，也不会因为圆角过大浪费管材长度，增加整体重量。布面承托区域的固定位没有采用焊接螺柱的方案，而是在管材上冲压出定位凹点，搭配塑料卡扣固定帆布，省去了焊接后打磨、电泳补漆的工序，同时避免焊接螺柱在长期受力后出现脱焊的隐患，凹点冲压的深度严格控制在0.8mm，既能够给卡扣提供足够的限位摩擦力，也不会因为冲压过深导致管材截面变形，影响后续轮轴的装配同轴度。大轮的轮辐采用一体化注塑成型，没有做多余的镂空装饰，轮辐的厚度从轴心到轮缘逐渐递减，对应注塑过程中的熔胶流动路径，避免厚壁位置出现缩痕，同时轮缘处做了1mm的加厚包边，能够承受日常使用中磕碰路沿的冲击力，不需要额外加装金属防撞条。小转向轮的支架采用冲压折弯件，没有采用铸造结构，冲压件的壁厚均匀，焊接到主车架时的热变形量更小，支架上的轮轴孔采用冲孔后翻边的工艺，直接替代了焊接轴套的工序，翻边形成的轴套长度刚好匹配轮组的轴承宽度，既保证了轮组转动的间隙公差，也减少了零件数量。折叠机构的铰接位没有采用定制的异形销轴，而是选用标准件的圆柱销搭配开口销限位，铰接处的管材之间预留了0.2mm的装配间隙，这个间隙刚好抵消管材电泳漆层的厚度，不会因为漆层堆积导致折叠卡滞，也不会因为间隙过大出现车架晃动的问题。推把位置的橡胶套直接套在管材末端，管材末端做了圆弧收边，没有尖锐的切口，避免橡胶套被割破，同时橡胶套的内壁做了三道环形凸筋，卡入管材上预先冲压的环形凹槽内，长期推拉也不会出现橡胶套滑脱的问题。脚踏位置的承托布和主座面采用同一种耐磨帆布材质，固定卡扣的位置和座面卡扣位置在折叠时刚好对齐，不会出现布面互相勾挂、褶皱堆积的情况，折叠后整车的轮廓刚好是大轮直径对应的矩形，没有突出的杆件，方便放入汽车后备箱或者居家角落收纳。
