立式伺服驱动直线滑台垂直运动模组

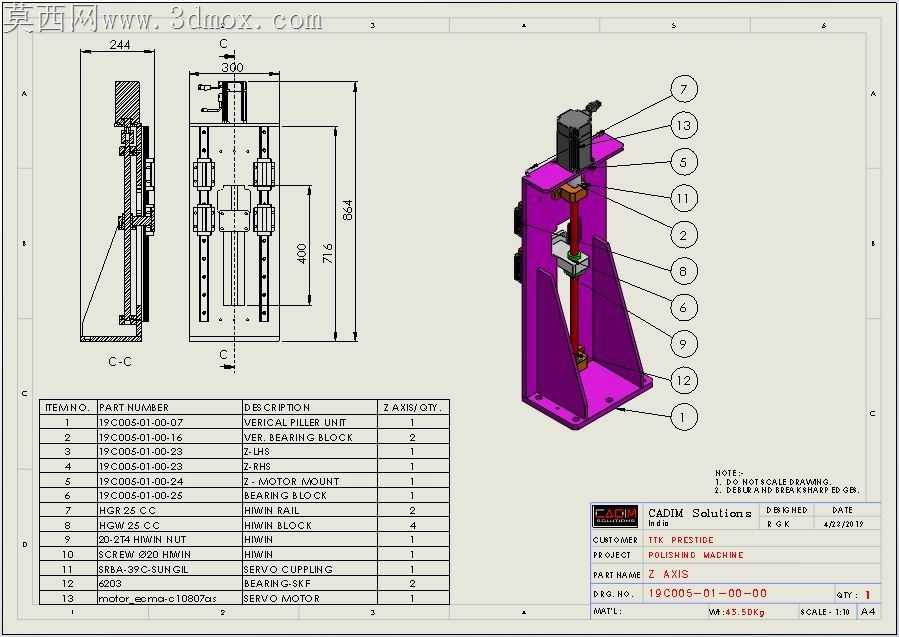

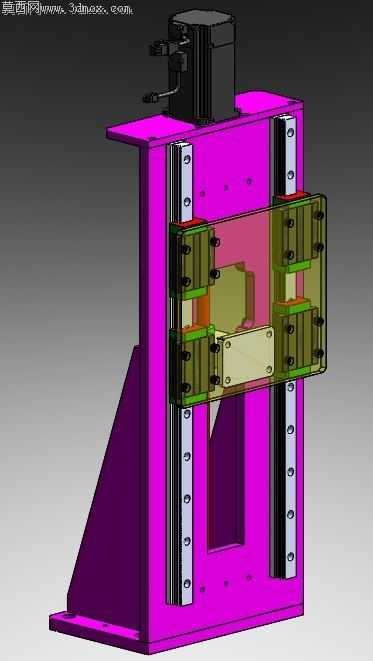

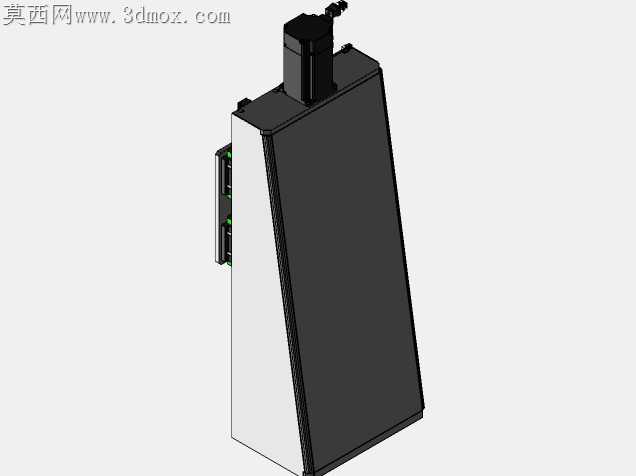

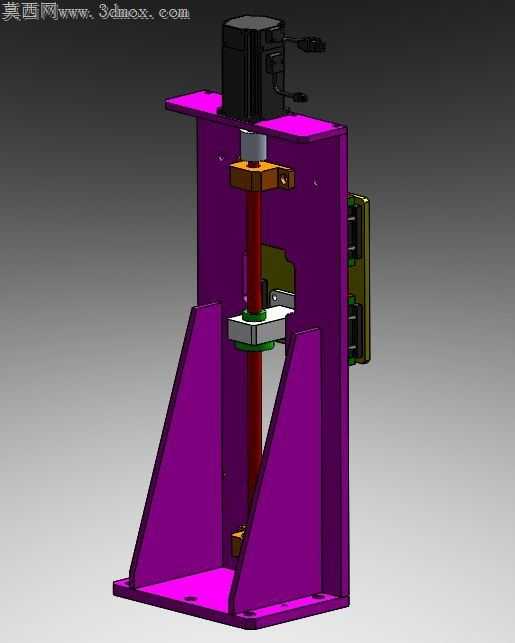

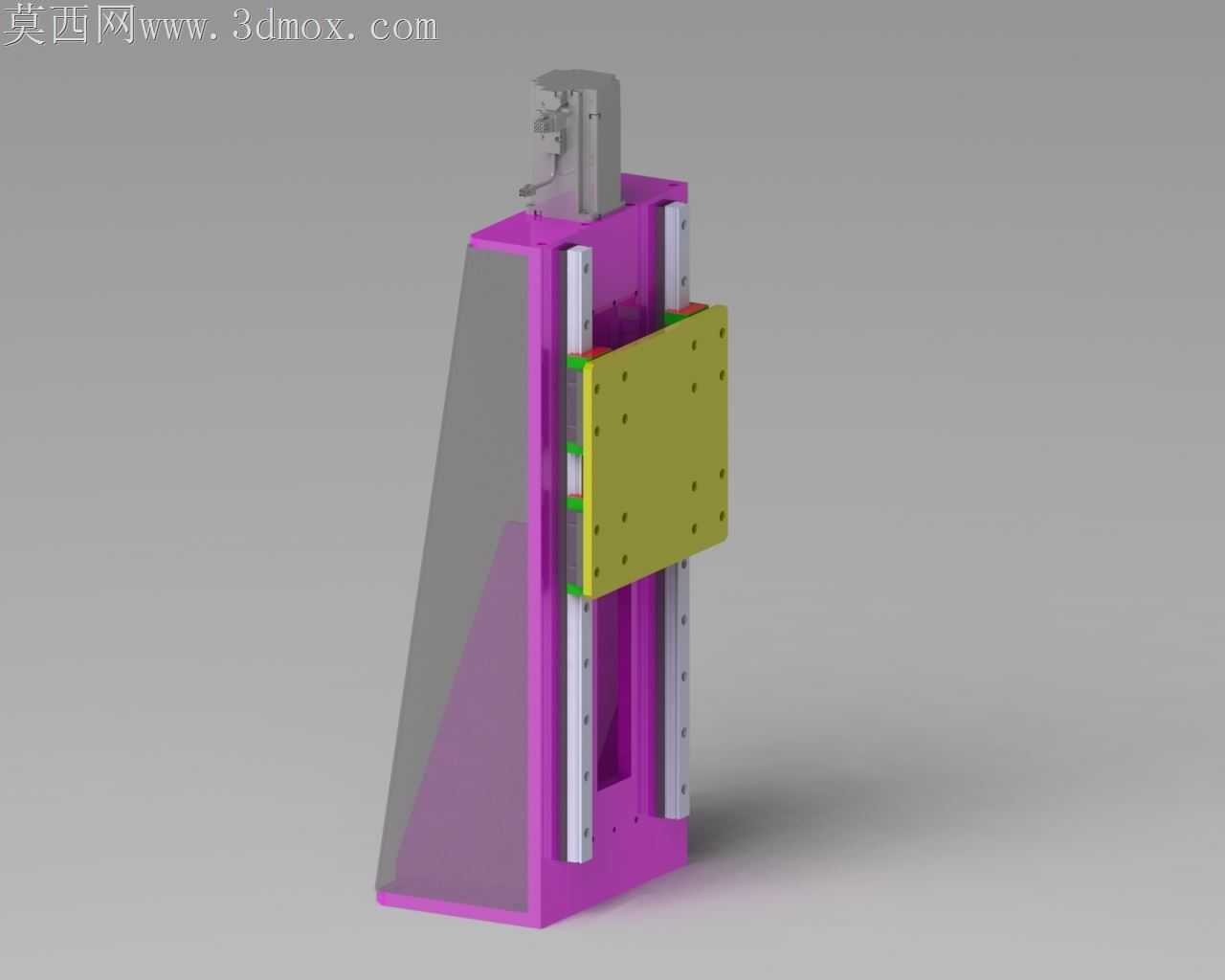

立式安装的直线运动结构最容易被忽略的隐患，是滑座单侧受力带来的导轨偏磨问题，常规单导轨悬臂布局在负载超过额定值30%时，滑块滚道会出现不均匀点蚀，三个月内就能测出0.02mm以上的反向间隙。这套垂直单轴模组在设计时直接采用双导轨对称排布，两根线性导轨分居立板两侧安装面，滑座通过四块滑块跨接在导轨上，负载产生的倾覆力矩会被均匀分摊到每块滑块的滚道上，就算滑座前端挂载偏重的工装，也不会出现单轨过载的情况。立板底部加焊的三角加强筋不是冗余设计，立式安装的模组在高速启停时，立板和底座连接位置会承受周期性的交变弯矩，没有加强筋的话，长期运行后焊缝位置容易出现疲劳裂纹，加强筋的斜边角度特意选了45度，既不会和滑座下行的极限位置产生干涉，也能最大化分散连接处的应力。顶部的伺服电机安装座做了沉孔定位设计，电机法兰嵌入安装座0.5mm，不用反复打表找正就能保证电机输出轴和丝杠的同轴度，连轴器选用的是梅花型弹性款，能抵消少量的安装同轴度误差，也能吸收滑座急停时产生的轴向冲击。滑座上的透明防护挡板是特意加的，车间环境里的金属切屑、灰尘很容易落到导轨和丝杠表面，加速密封件磨损，挡板用透明亚克力材质，不用拆护板就能直接观察内部导轨的润滑情况和滑块的运行状态，日常维护的时候省了不少拆件的功夫。底座上的安装孔做了长圆槽设计，现场安装的时候不用反复配打螺孔，能小范围调整模组的安装位置，对接其他工位的时候容错率更高。滑座上的工装安装面预留了等距排布的螺纹孔，不同规格的夹具不用额外做转接板就能直接固定，换型的时候只需要拧动固定螺丝就能完成工装切换。丝杠选用的是内循环滚珠款，垂直安装时特意加了阻尼抱闸的安装位，就算设备突然断电，滑座也不会因为自重下滑砸坏下方的工件，避免出现安全事故。导轨安装面做了0.01mm的平面度要求，安装时不需要额外垫铜皮调整就能保证两根导轨的平行度，装配的时候能省不少刮研调整的时间，批量生产时的装配效率能提升近40%。立板中间的镂空槽不是为了省材料，是给丝杠螺母座预留的运动空间，同时也能减轻整个模组的自重，搬运安装的时候不需要额外调用起重设备，两个工人就能完成上机安装。
