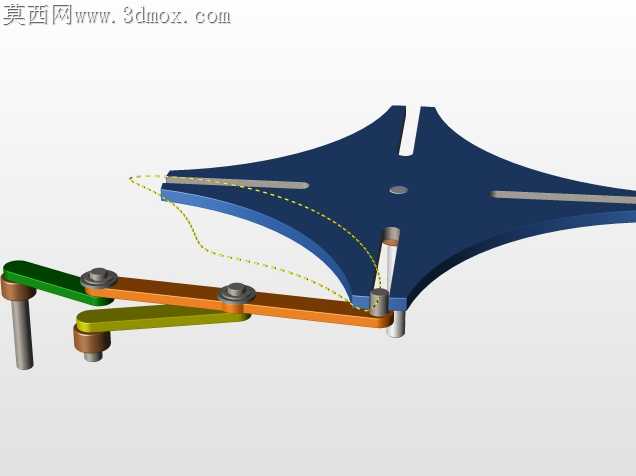

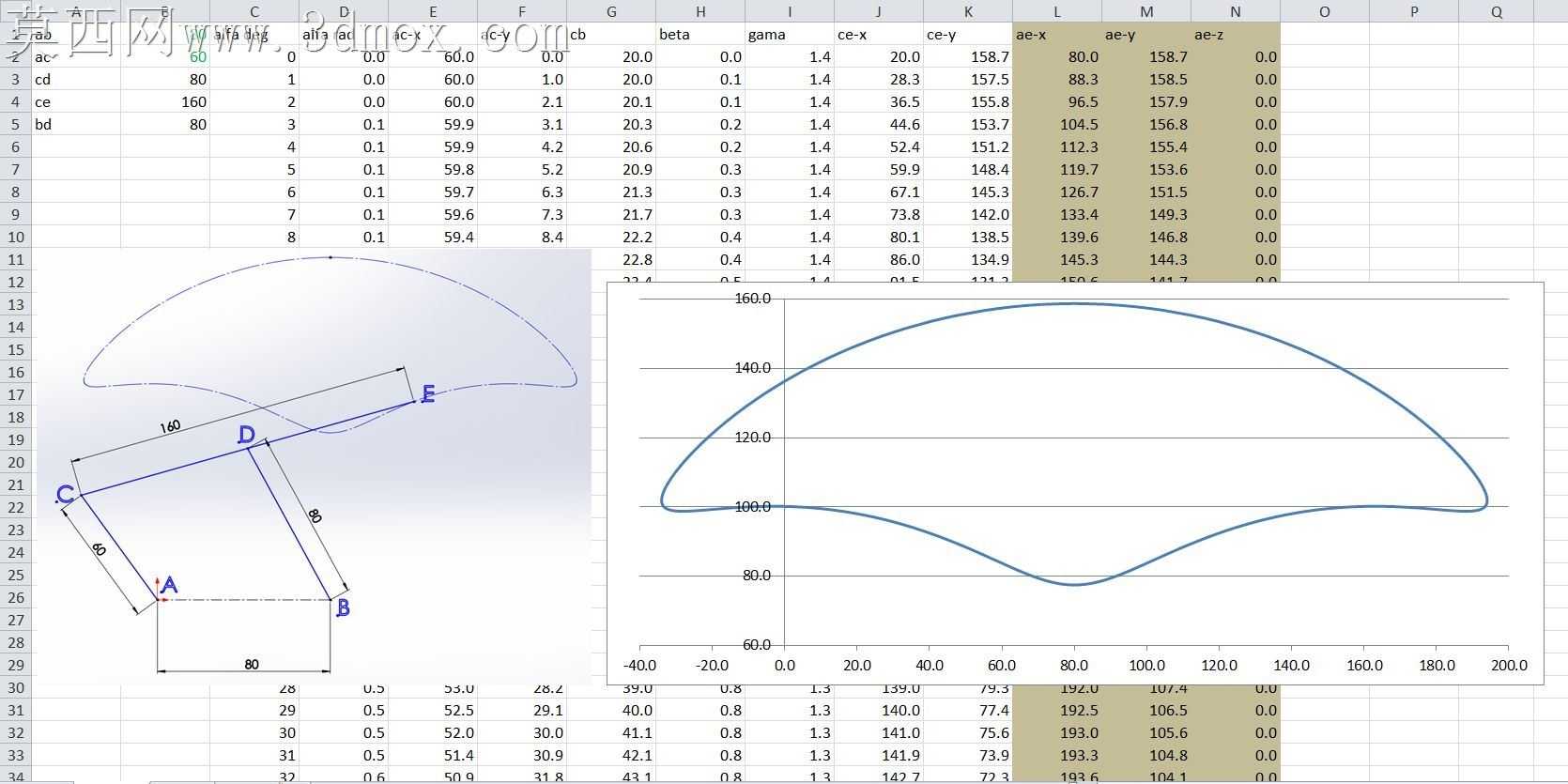

带运动轨迹演示的日内瓦四杆传动结构

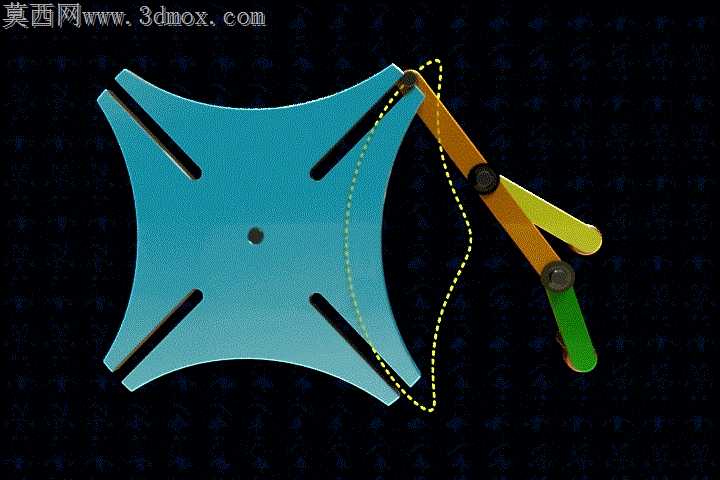

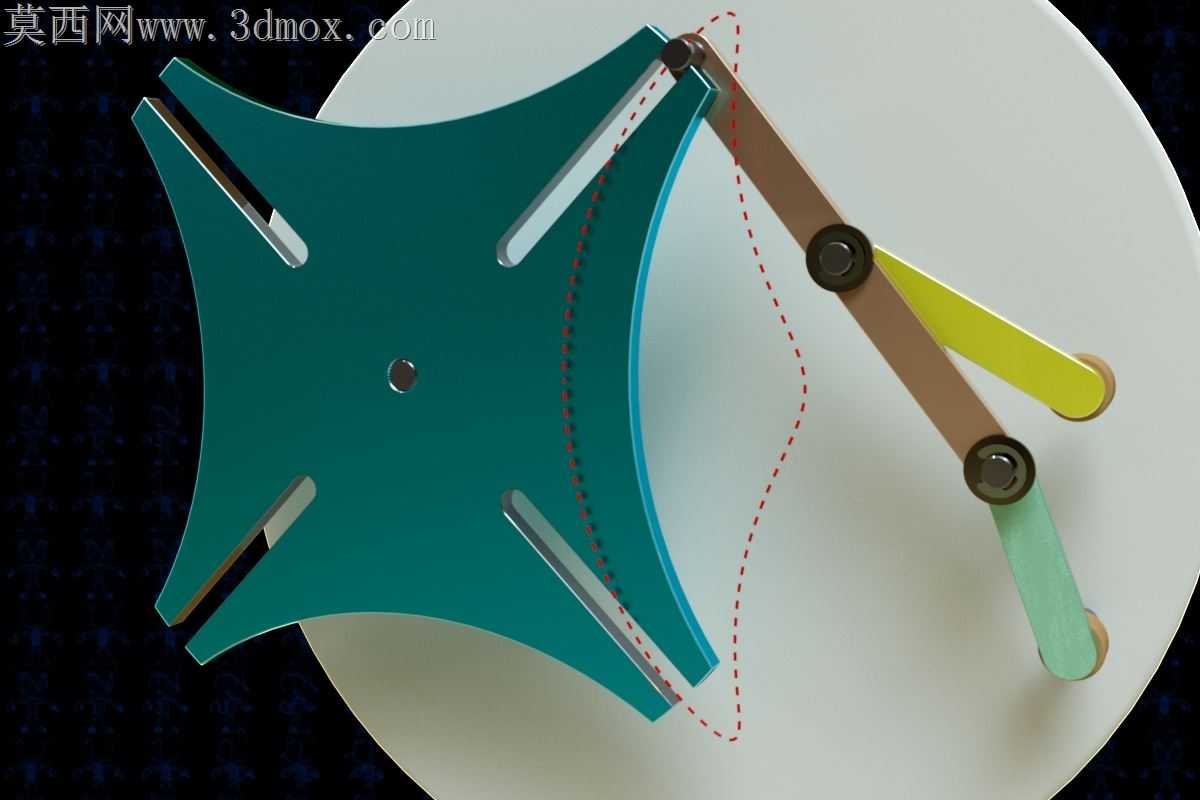

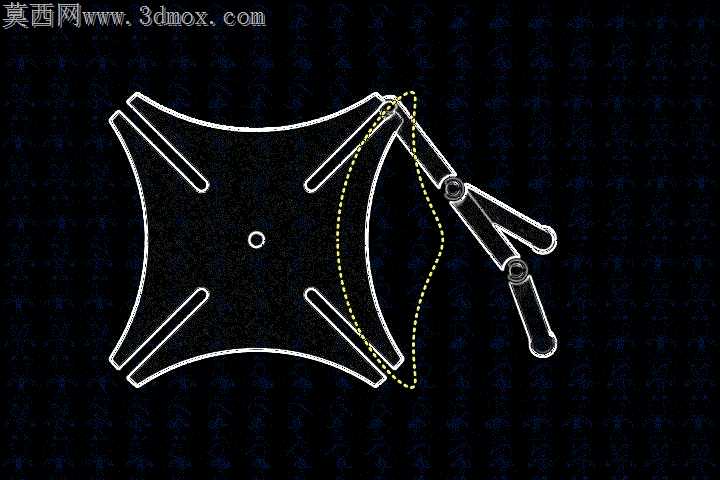

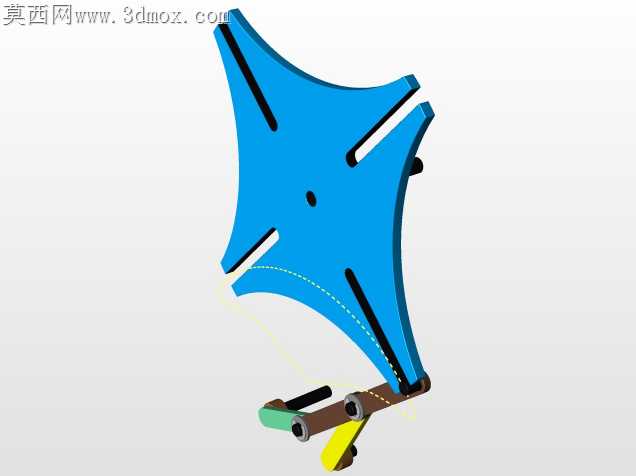

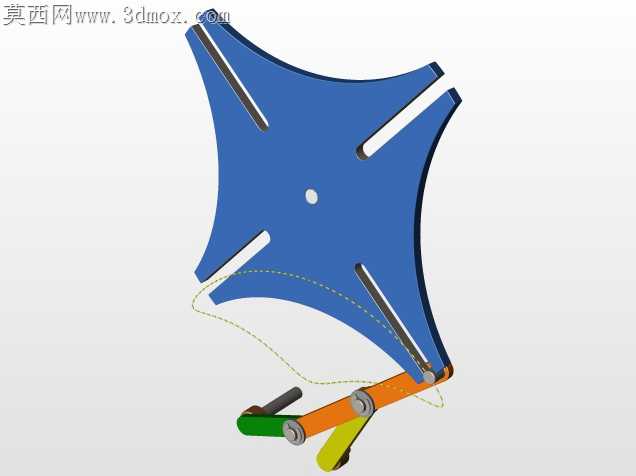

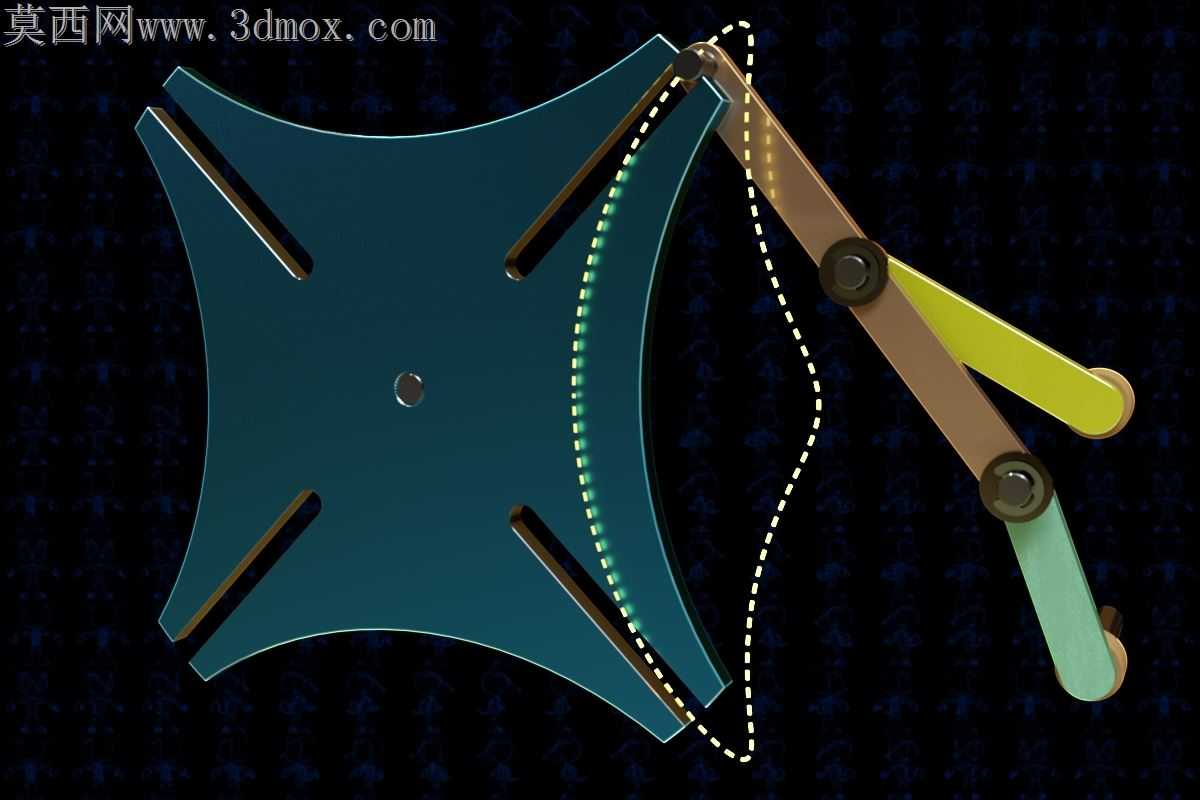

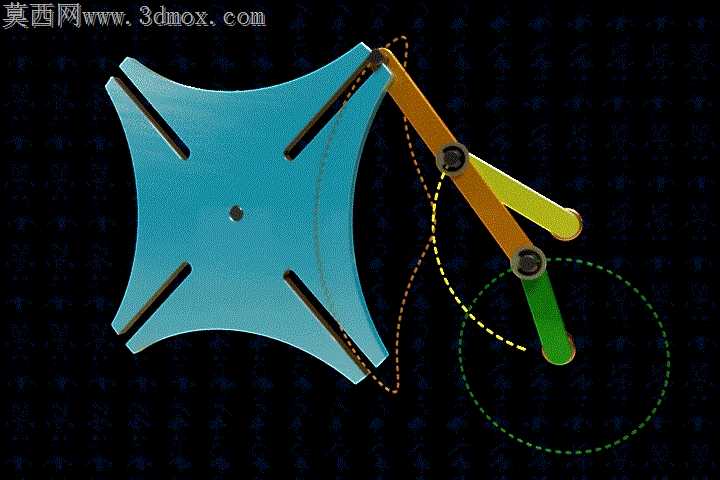

间歇传动场景里最容易被忽略的，是槽轮锁止弧与拨销切入位置的间隙匹配问题，很多实训加工出来的日内瓦机构，要么拨销卡滞打坏槽口，要么锁止阶段槽轮窜动超差，根本达不到分度精度要求。这套四杆搭配的日内瓦结构，特意把拨盘的驱动臂做了三段式铰接设计，不是传统的刚性单臂拨销，每段铰接处的轴肩都留了0.02mm的轴向窜量，刚好抵消槽轮槽口加工时的角度偏差，不会因为铣槽时的分度误差导致拨销入槽时硬顶。槽轮的四个槽口边缘做了微小的倒角过渡，不是尖锐的直角，实际装配时能引导拨销顺滑滑入槽内，不会出现启动瞬间的冲击异响，四杆联动的轨迹线特意做了可视化处理，能直观看到拨销在整个运动周期里的路径，刚好避开槽轮的非工作弧面，不会出现运动干涉。锁止弧的配合面做了微弧面修形，不是完全贴合的整圆弧，接触区域集中在弧面中段，两端留了微小的退刀间隙，长时间运转也不会因为摩擦发热出现抱死情况。四杆的铰接点全部采用同规格的销轴连接，装配时不需要选配不同尺寸的销钉，互换性很强，实训拆装时能快速完成组装调试，不需要反复修配铰孔。槽轮中心的定位孔做了H7公差设计，和输出轴配合时不会出现偏心，运转时的动平衡表现更好，高速分度时也不会出现明显抖动。这套结构没有做多余的锁定约束，完全靠四杆的联动轨迹和槽轮的锁止弧实现间歇停顿，运动过程中没有多余的自由度，传动时的冲击载荷比传统单拨销日内瓦机构小近三成，很适合用在低速分度的工装送料、转台换位场景里，调试时只需要调整四杆铰接处的锁紧螺母松紧，就能微调拨销的入槽角度，不用拆解整个机构重新对位。
