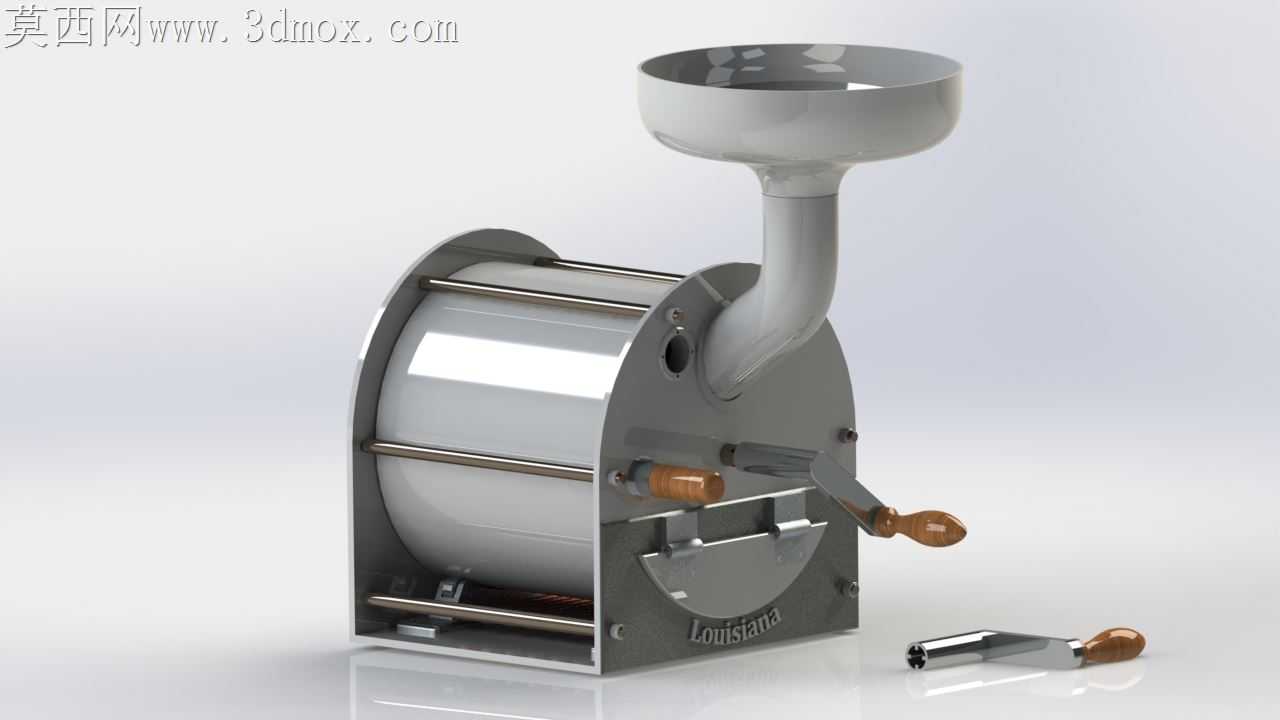

手动咖啡豆烘焙机结构设计展示

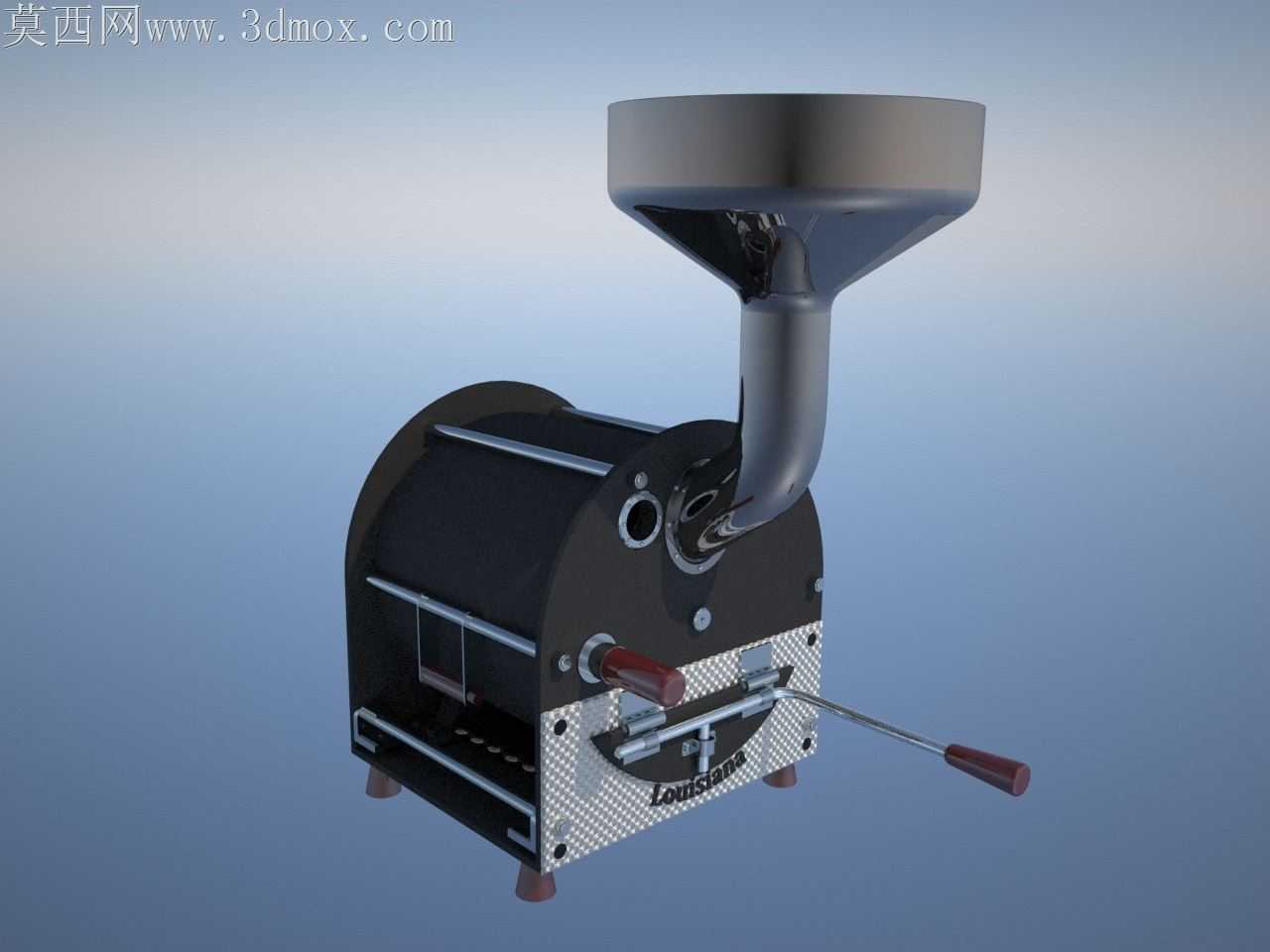

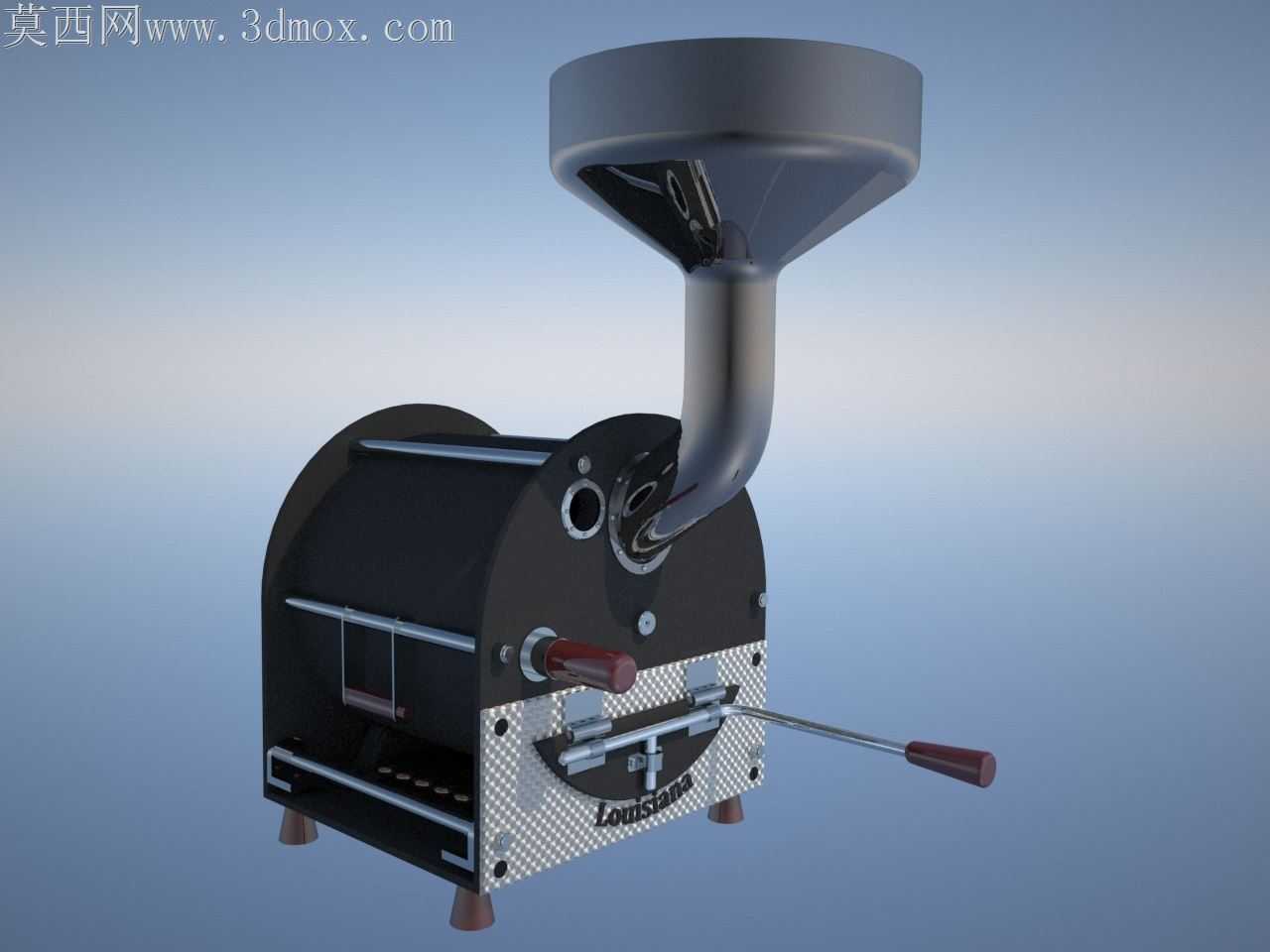

小型手动烘焙设备最容易被忽略的加工痛点，是进料斗与滚筒腔体衔接处的积料卡滞问题，很多手作样机在连续烘焙三到四锅后，豆料会卡在弯管接缝处，既影响受热均匀度，清理时还容易刮花腔体内壁。这款烘焙机的进料弯管采用大曲率圆弧过渡，弯管与腔体对接处做了内圈倒角沉台，装配时弯管端面完全嵌入沉台内，内壁无凸起台阶，豆料靠自重就能顺滑滑入滚筒，不会出现卡豆死角。

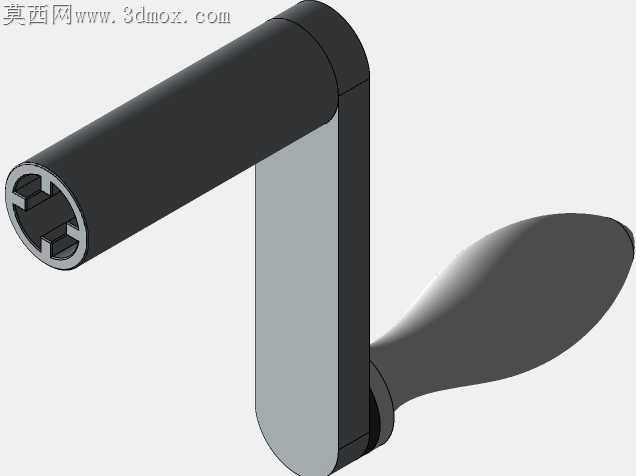

机身侧部的手摇驱动轴特意做了双段轴径设计，靠近腔体的轴段直径略大，穿过机身侧板的位置加装了聚四氟乙烯轴套，既可以减少手摇时的径向晃动，也能隔绝烘焙时腔体传导的高温，避免外侧的木质握把长时间受热开裂。轴端的锁紧旋钮采用偏心凸轮结构，不需要额外工具就能快速拆卸滚筒，清理内部残留的银皮时不用拧动多颗螺丝，日常维护的便利性提升很多。

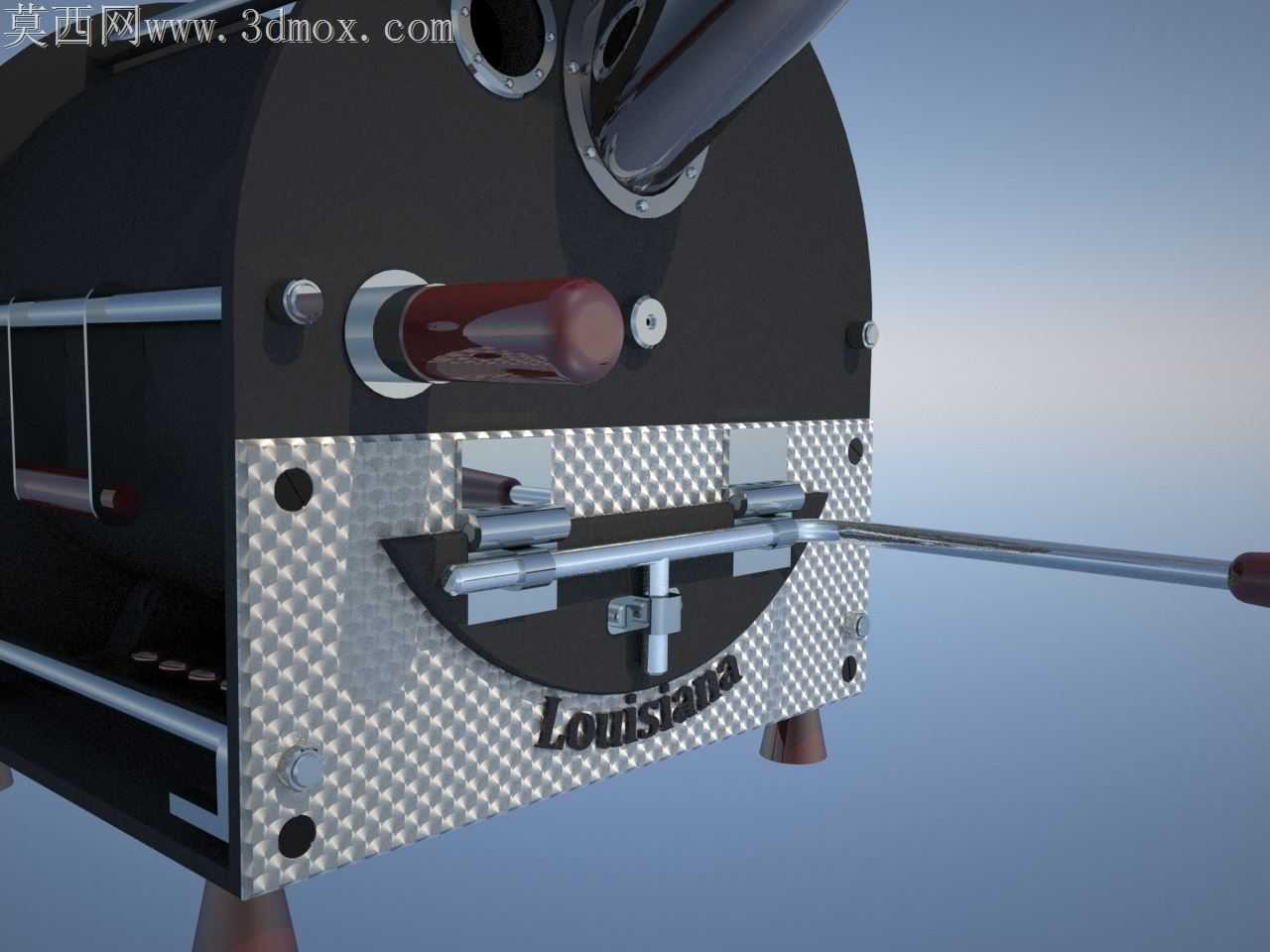

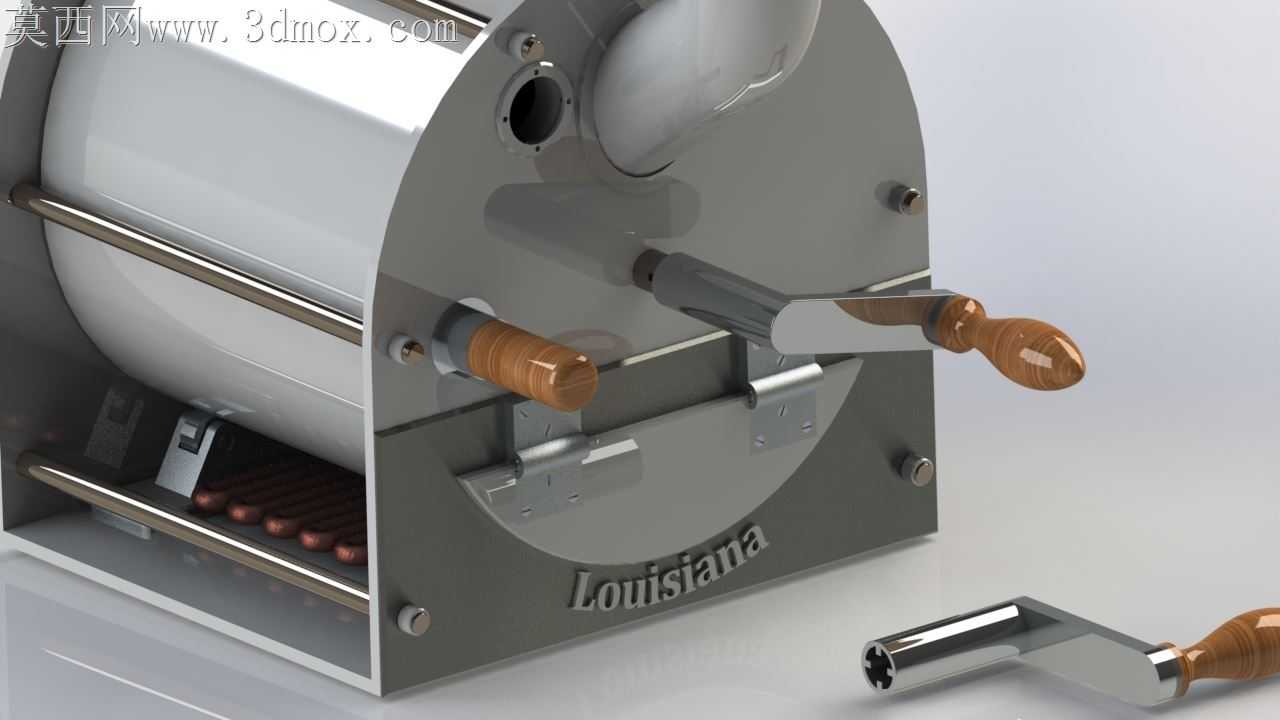

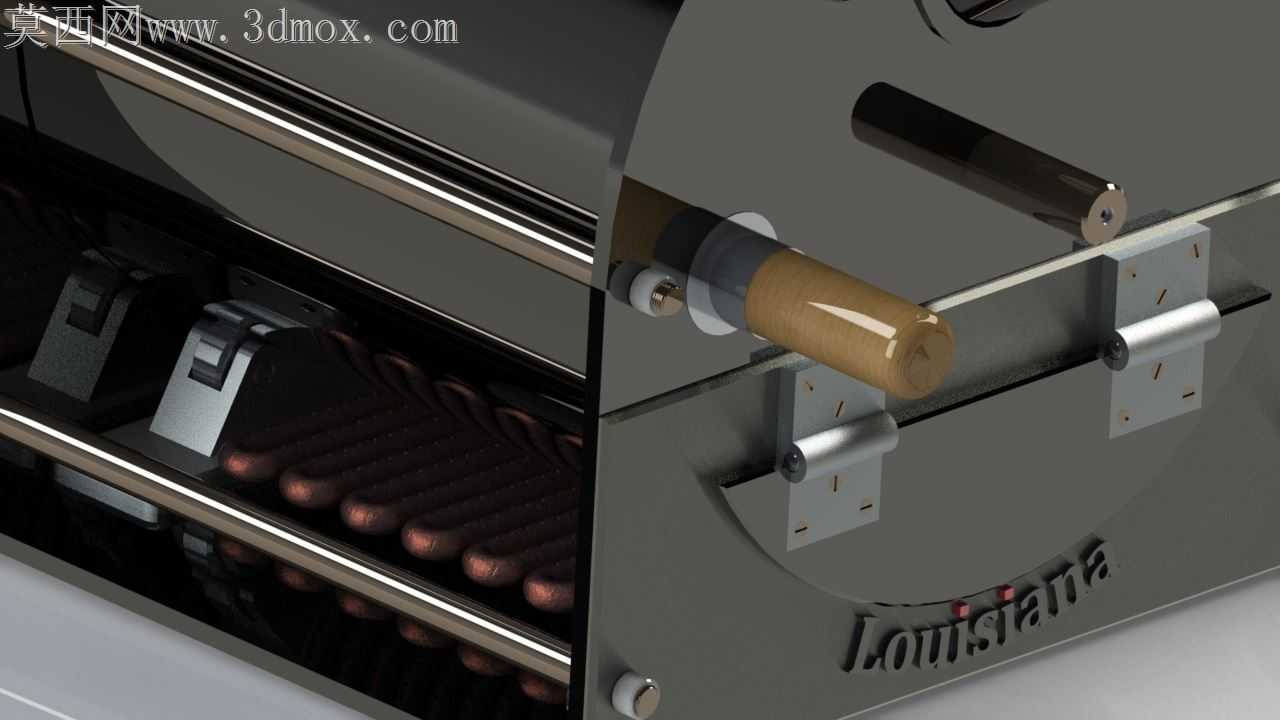

出豆口的挡板操纵杆做了折弯避位设计，操纵杆转动时不会碰到机身前部的防滑饰板，饰板采用菱形压花的金属板材，通过四颗沉头螺丝固定在机身前端，螺丝头完全沉入板材表面，不会刮碰到接豆容器。机身底部的四个支脚做了高度微调结构，每个支脚底部都嵌有防滑橡胶垫，放置在木质或者石材台面上时不会打滑，烘焙过程中摇动手柄的震动能被橡胶垫缓冲，不会出现机身移位的情况。

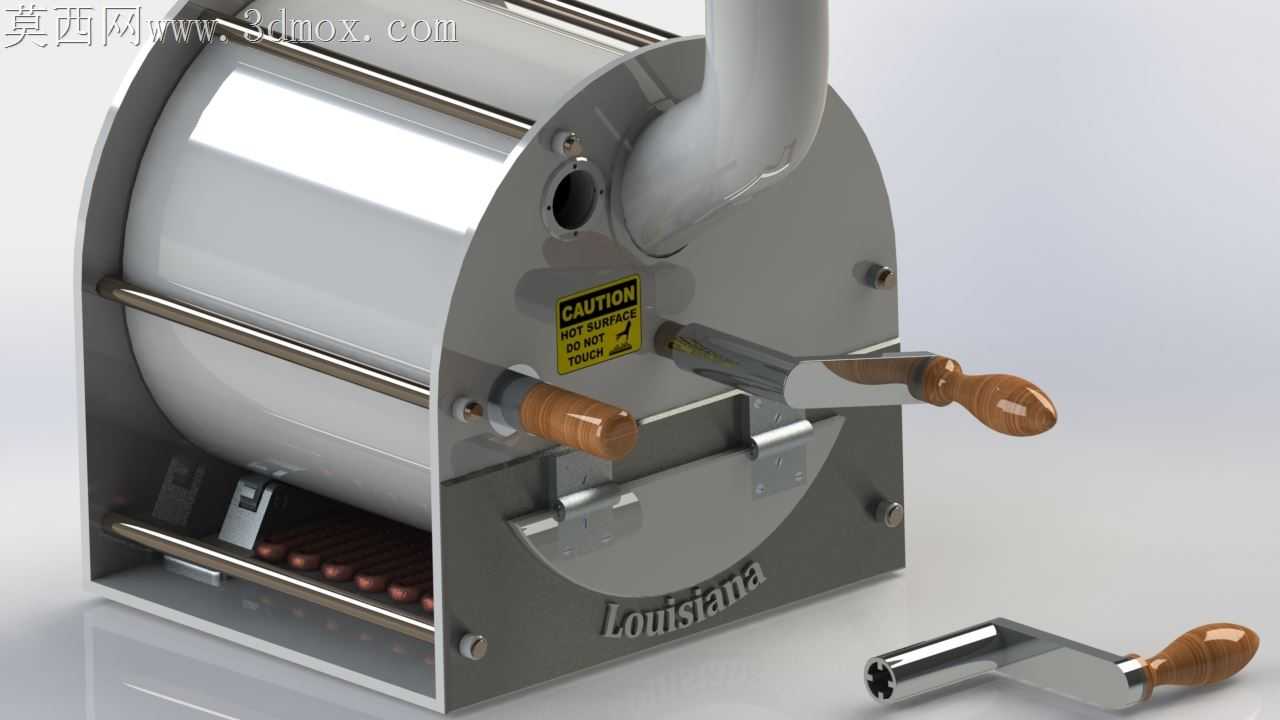

滚筒内部的导料叶片采用不等距螺旋排布，靠近进料端的叶片螺距更大，能快速把生豆导向滚筒中部受热区，靠近出豆端的叶片螺距收窄，烘焙完成后扳开出豆挡板时，叶片能顺着转动方向把熟豆快速推出，不会有熟豆残留在滚筒内部闷烤变味。机身侧面的观察孔采用耐高温石英玻璃，玻璃与侧板之间垫有石棉密封垫，既可以观察内部咖啡豆的烘焙色泽，也能减少热量从观察孔散失，维持滚筒内部温度稳定。

进料斗的宽边卷边设计做了三次折边处理，边缘没有锋利的切口，倒豆时不会刮划装豆的容器壁，斗身的锥度经过反复调整，既不会因为锥度过大导致豆料下落速度过快堆在滚筒入口，也不会因为锥度过小出现豆料架桥不下落的问题。所有外露的金属部件都做了哑光喷塑处理，不会因为高温烘烤出现掉漆变色的问题，木质握把与金属轴的衔接处做了滚花压配，不需要额外打胶固定，长时间使用也不会出现握把松动打转的情况。
