吉他功放用6L6射频五极真空管结构

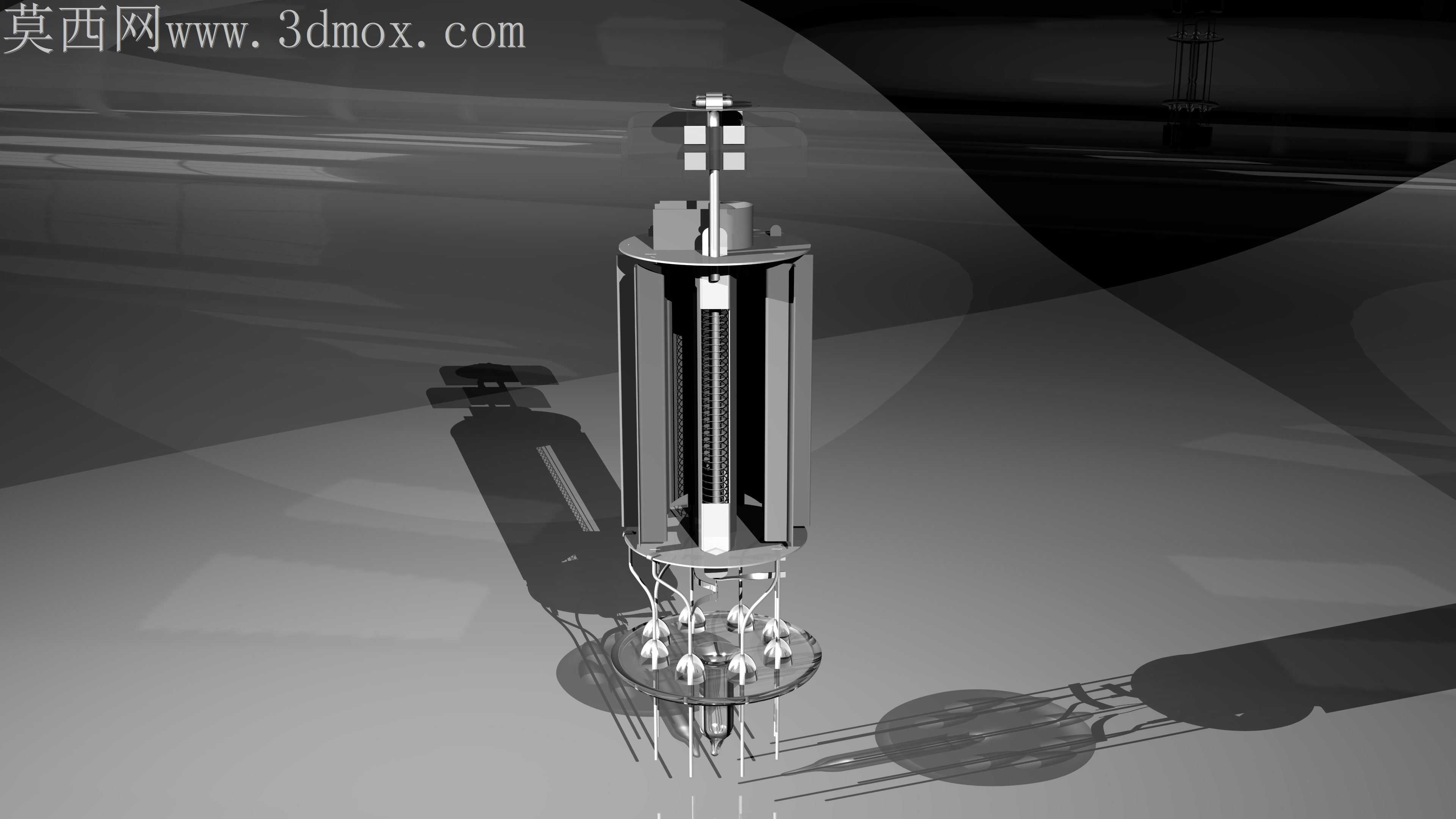

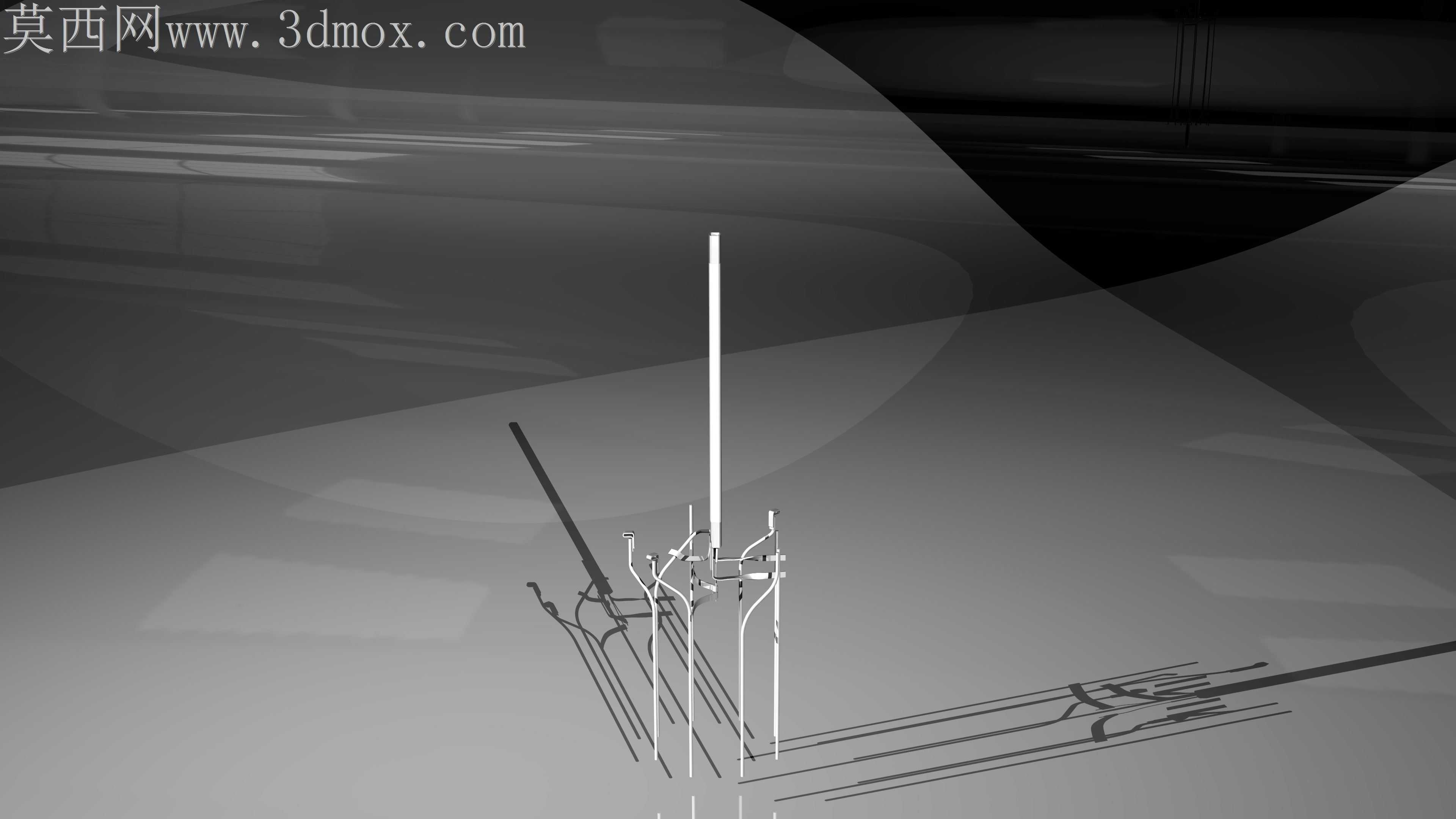

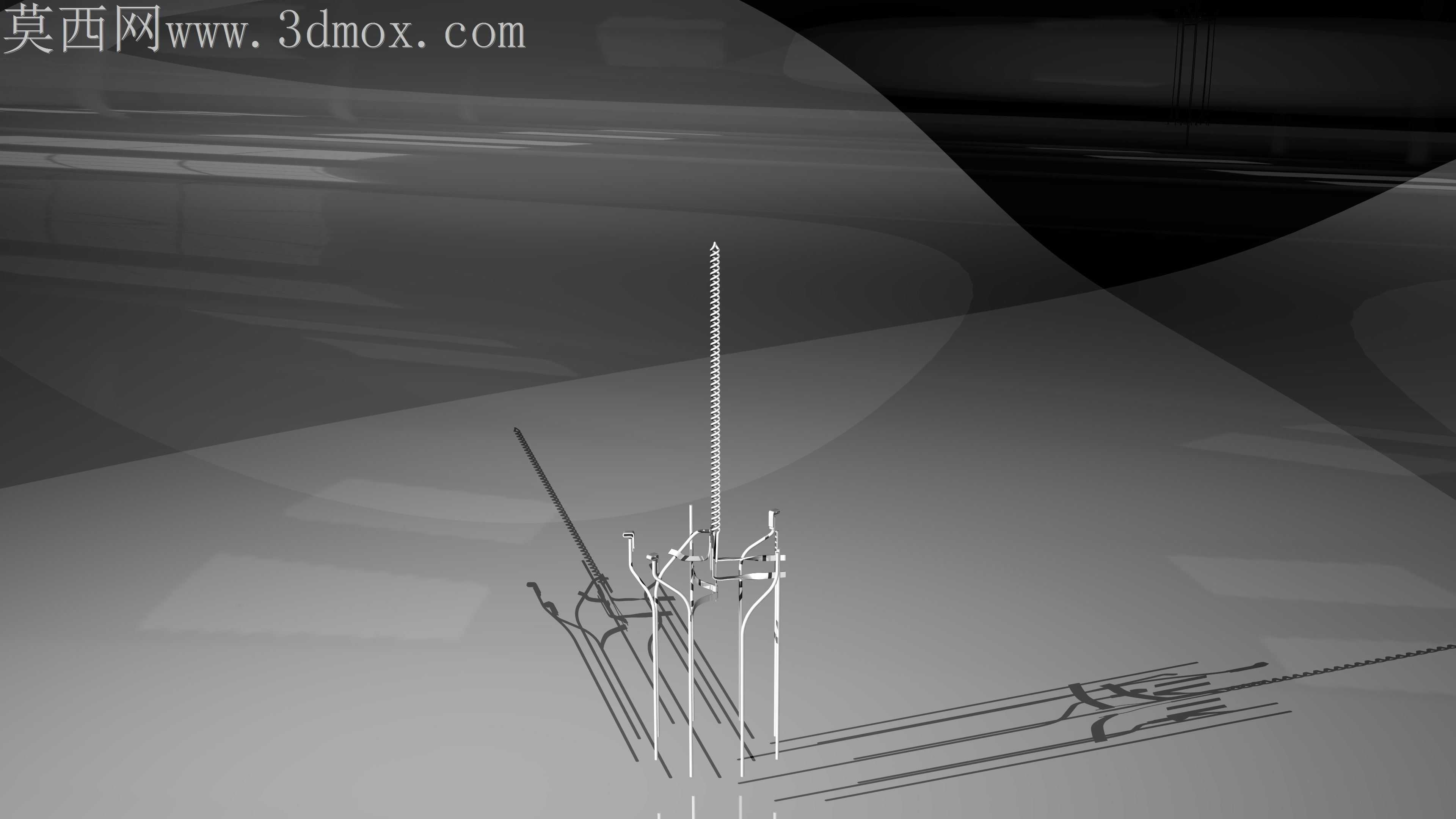

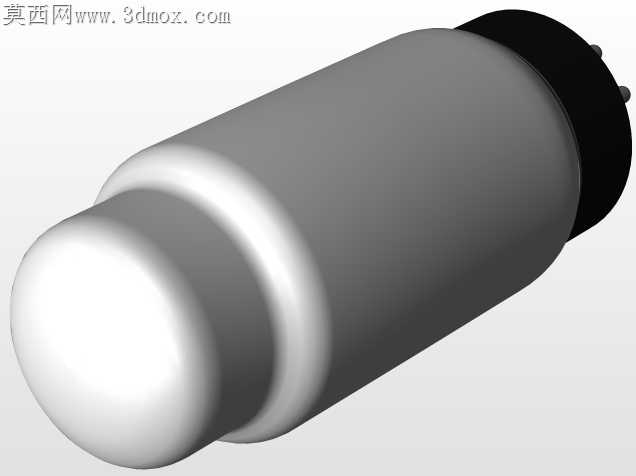

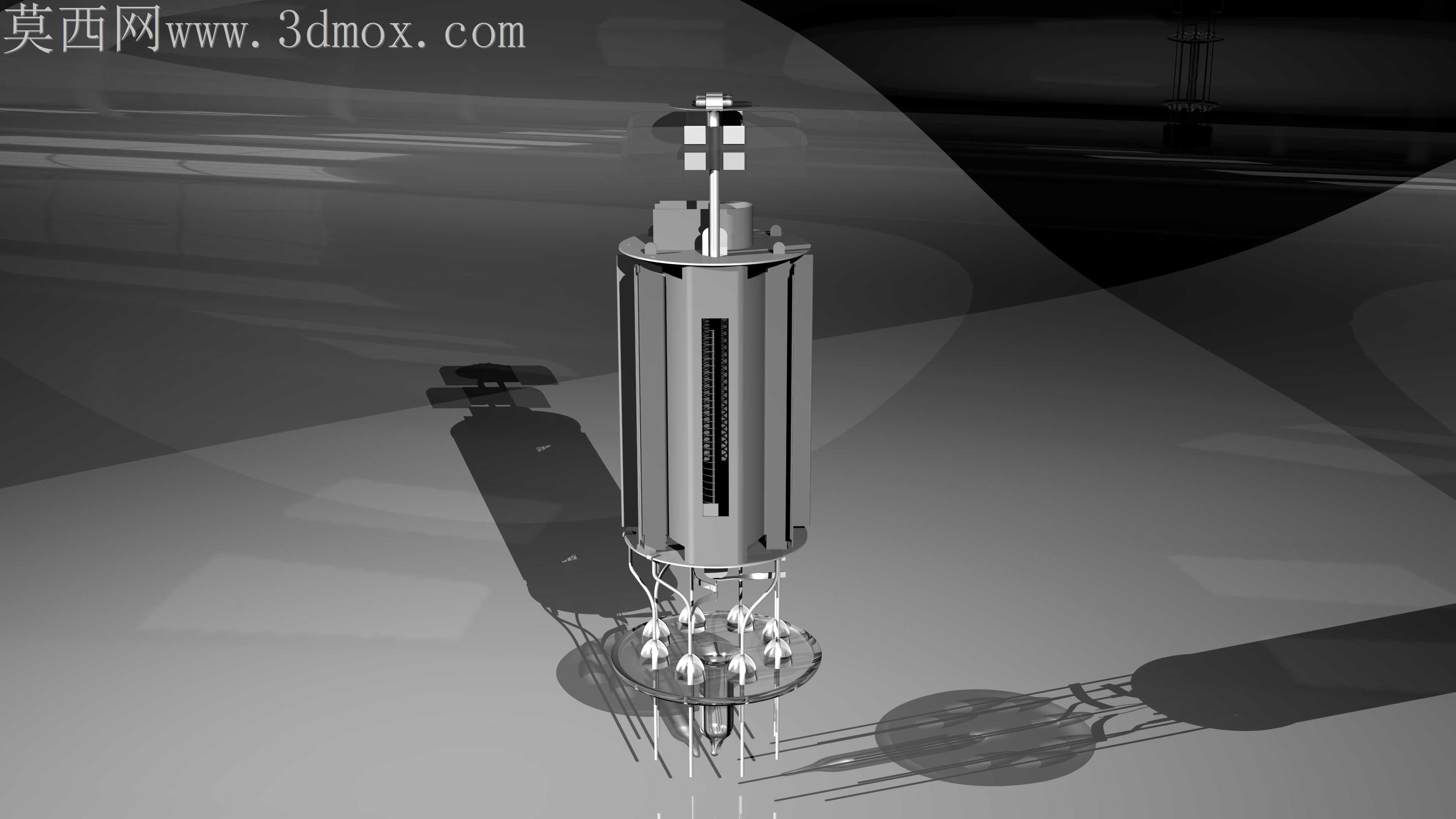

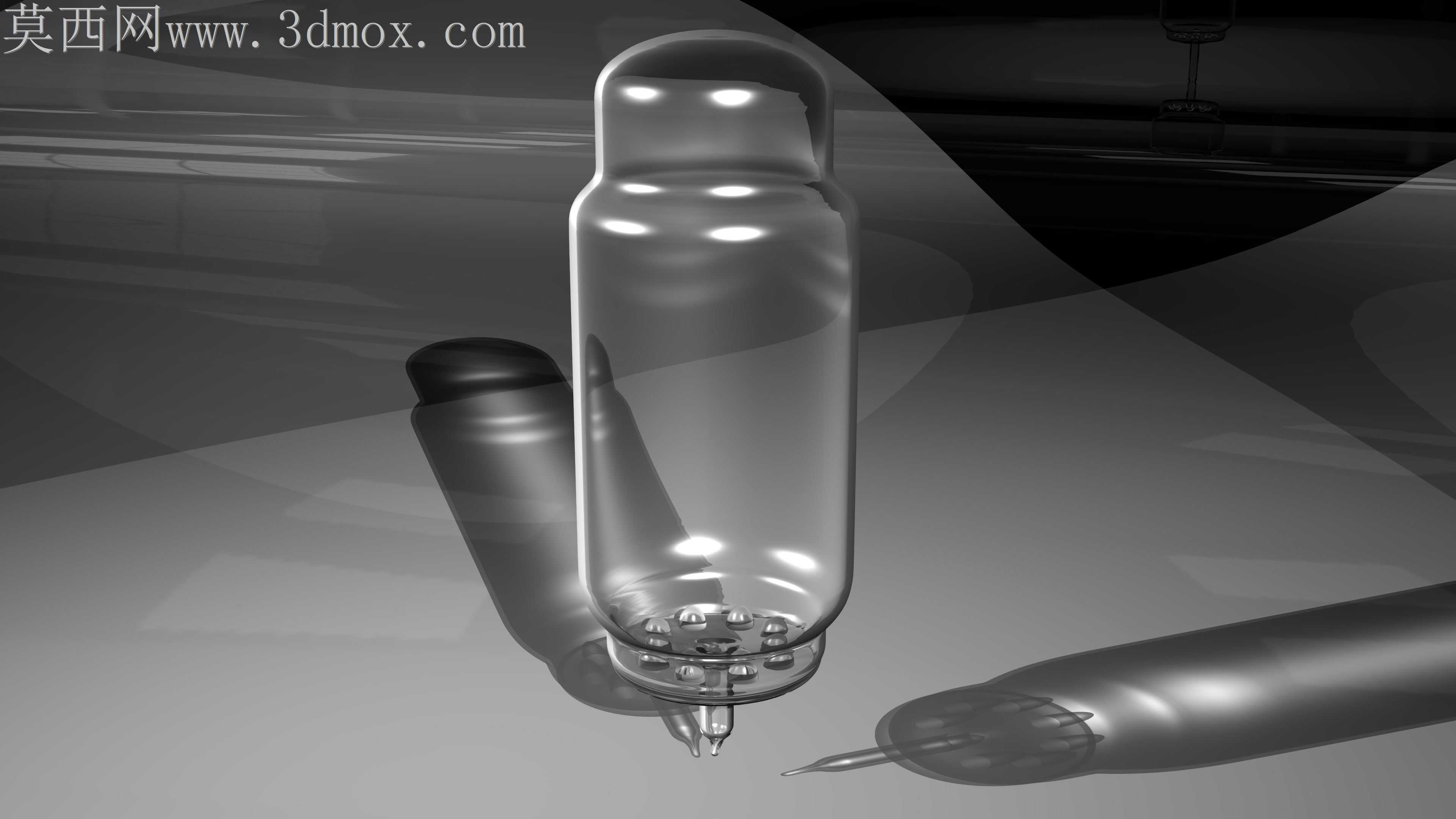

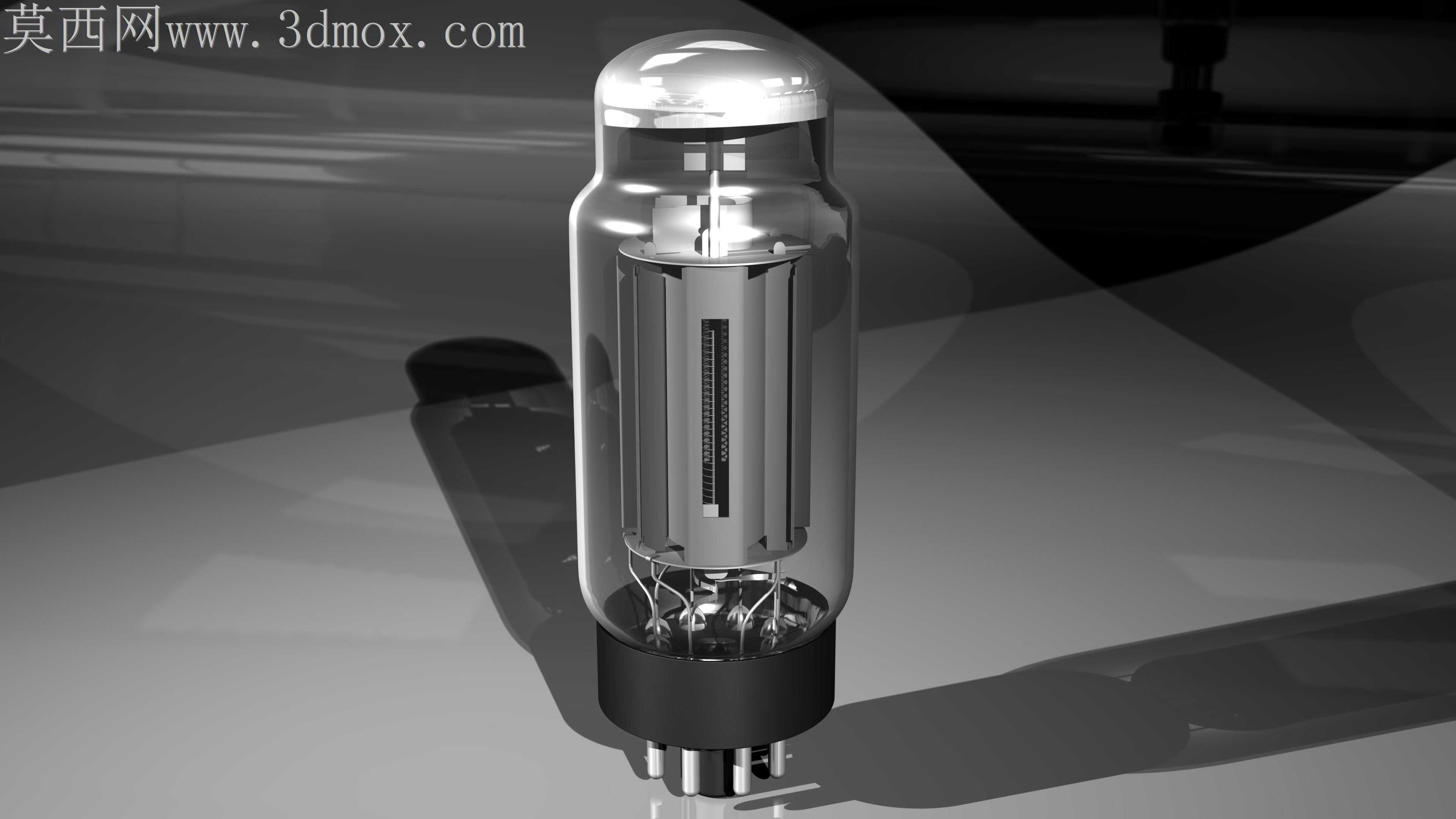

玻璃外壳与金属底座的封接公差是这类射频真空管加工中最容易出现失效的环节，建模时特意将封接环的配合面做了0.02mm的过盈预留，匹配实际生产中玻璃与可伐合金的热膨胀系数差，避免高温封接冷却后出现微裂纹漏气的问题。内部栅极的螺旋绕丝结构没有采用简化的阵列纹理贴图，而是按照真实绕制的螺距1.2mm、丝径0.08mm的参数做了实体建模，每一圈绕丝与两侧支撑立柱的焊接点都做了微小的焊料凸起还原，这部分结构直接影响电子发射的均匀性，也是仿真分析时电场分布计算的核心区域，简化处理会导致后续功放失真度仿真结果出现超过15%的偏差。阴极套筒的表面做了细微的氧化层粗糙质感还原，区别于其他金属零件的光亮镀铬质感，真实还原碳化钍钨阴极的表面材质特性，管壳内部的消气剂蒸散痕迹也做了半透明的渐变雾化处理，对应成品管生产完成后高温蒸散消气剂形成的镜面吸附层，这层结构是维持管内高真空度的关键，很多同类型模型会忽略这一细节，导致渲染效果和实物存在明显差距。底部引脚的排布严格遵循八脚管的标准间距，每个引脚与底座胶木部分的配合做了微小的导入倒角，匹配实际装配时引脚压入底座的工艺要求，避免过盈量过大导致胶木底座开裂。管内的云母支撑片做了0.2mm的厚度还原，边缘的缺口精准对应各个电极的定位卡槽，装配时各个电极可以直接卡入云母片的卡槽完成定位，不需要额外的粘接工序，这也是这类电子管批量生产时保证装配一致性的核心结构。渲染时特意调整了玻璃材质的折射率和反射粗糙度，既能够清晰展现内部的电极结构，又不会因为反射过强丢失玻璃外壳的通透质感，金属电极部分的反射做了分层次处理，阳极筒采用哑光镀镍质感，栅极绕丝采用光亮不锈钢质感，不同材质的光影差异能够让内部结构的层级关系更清晰，方便后续做结构拆解演示或者产品宣传使用。
