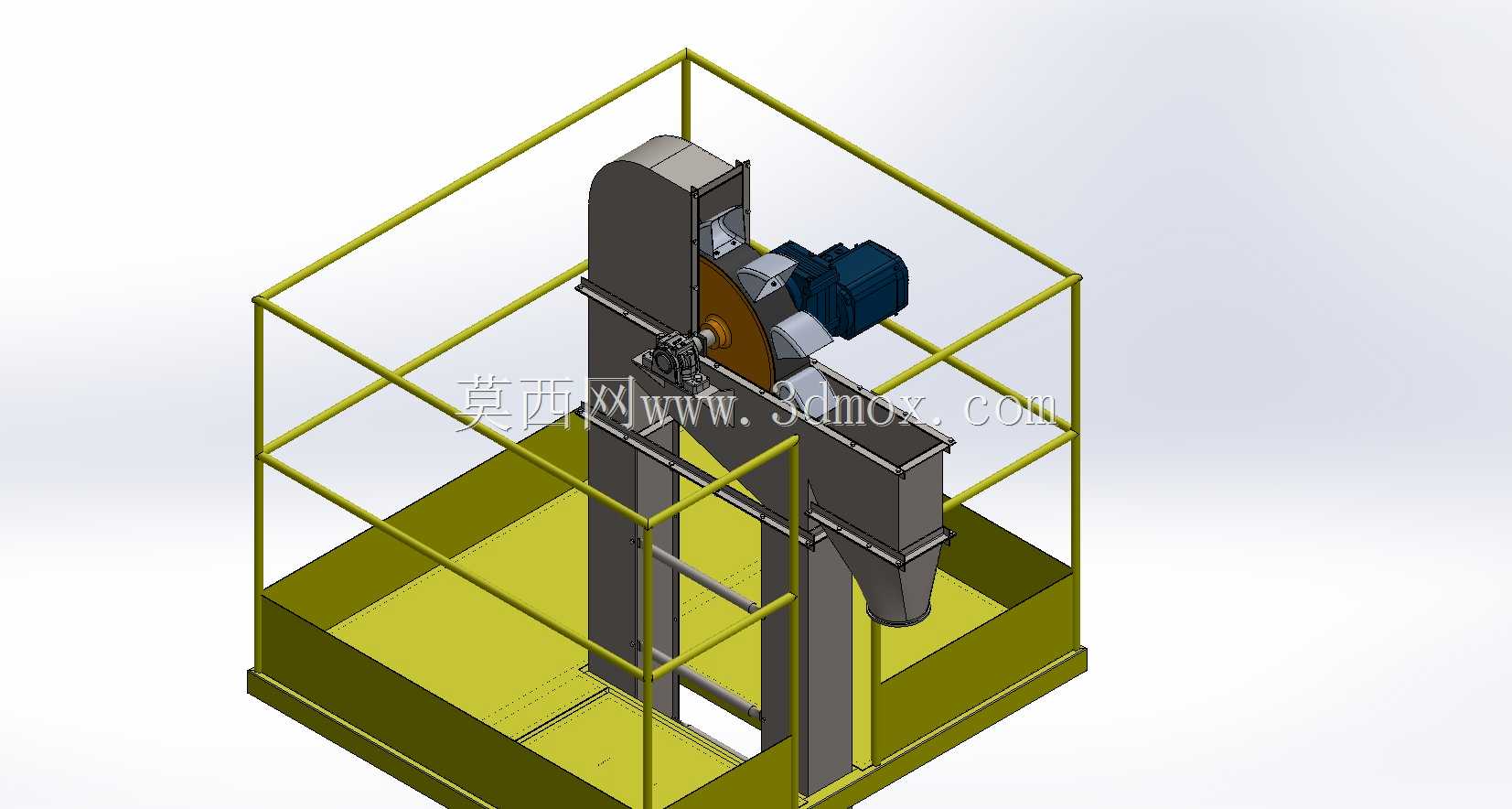

带防护框架带桶斗式物料提升输送设备

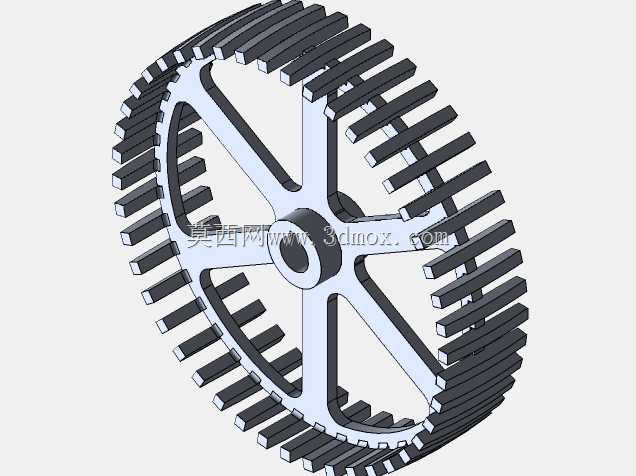

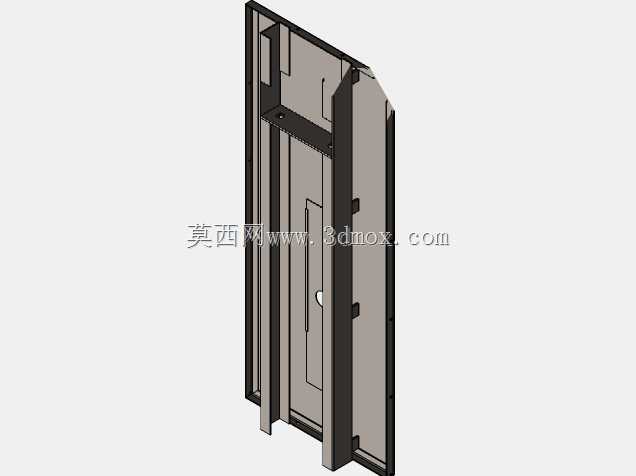

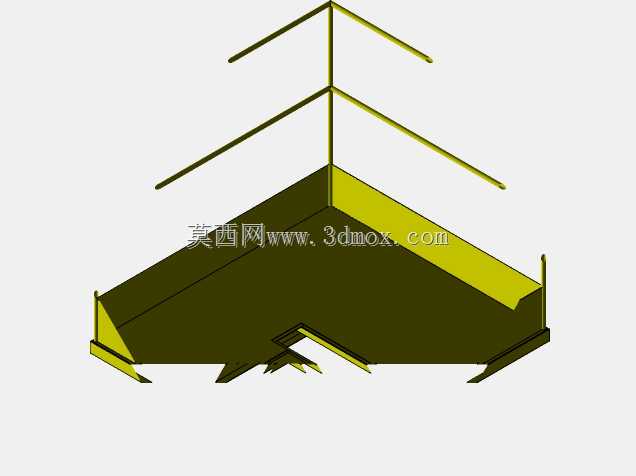

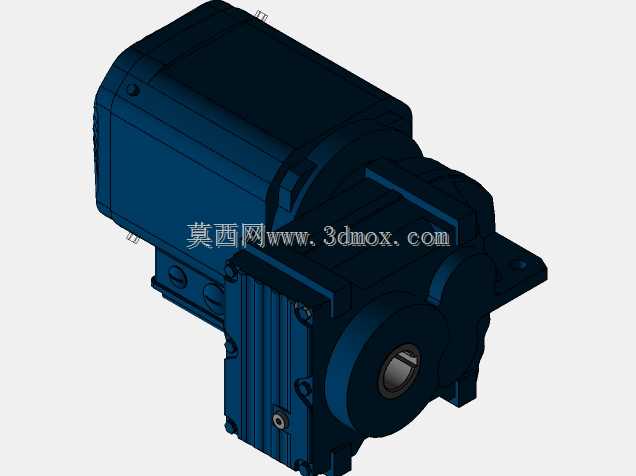

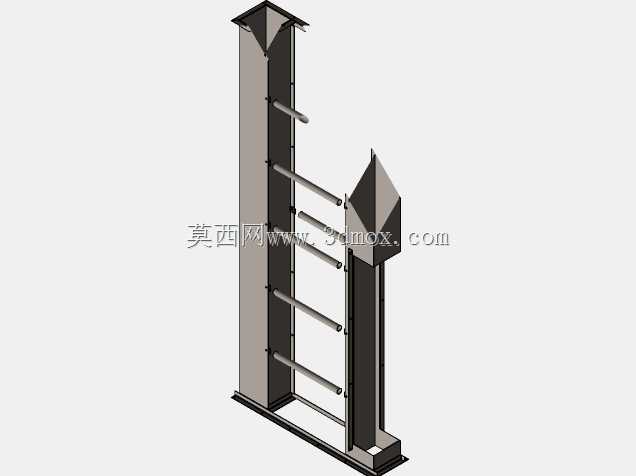

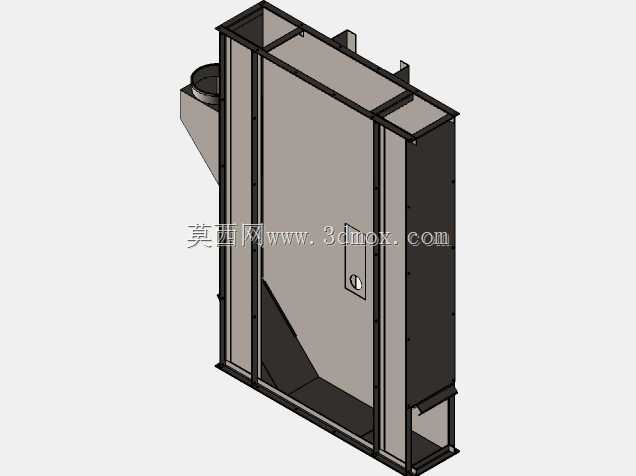

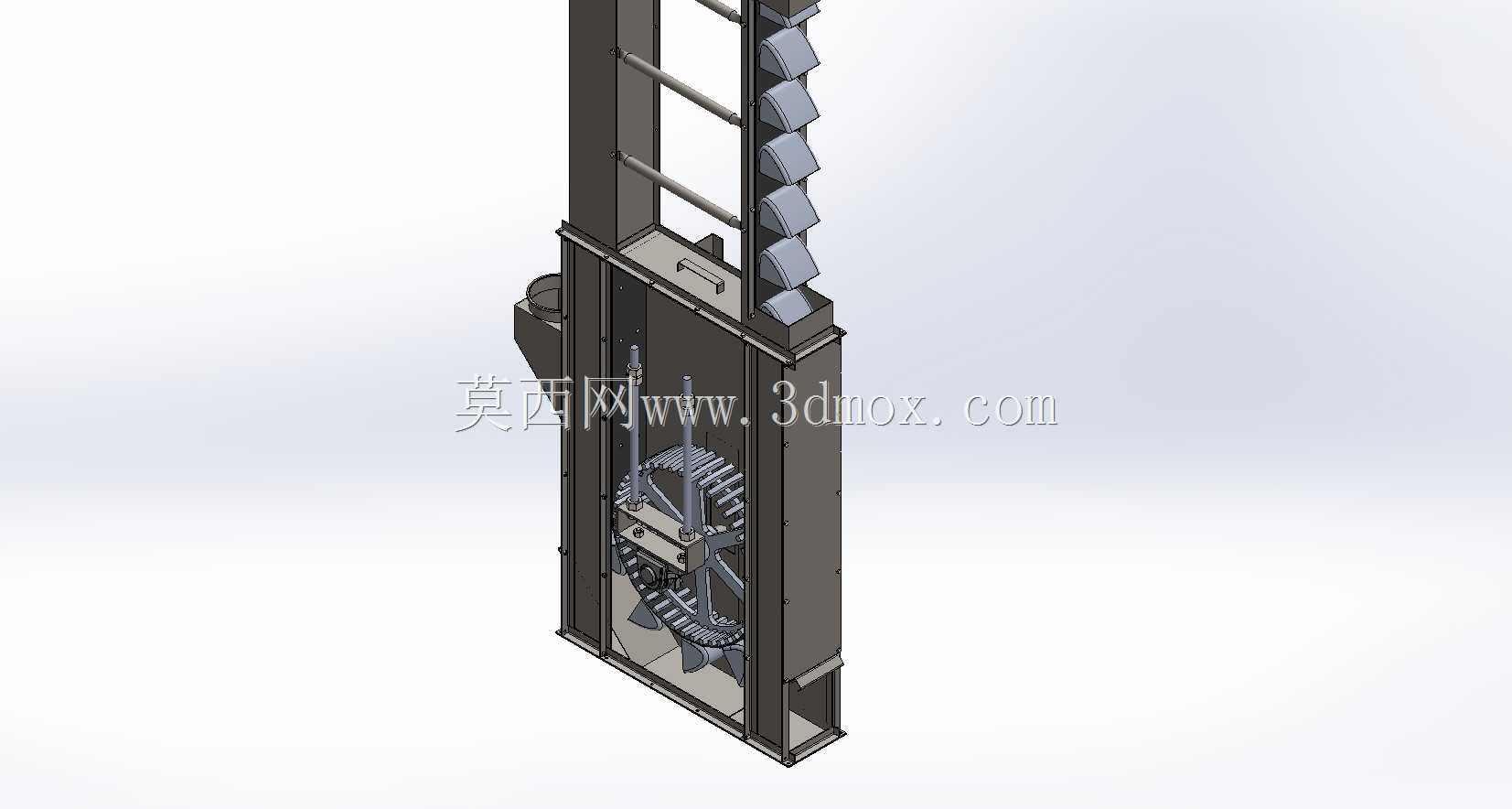

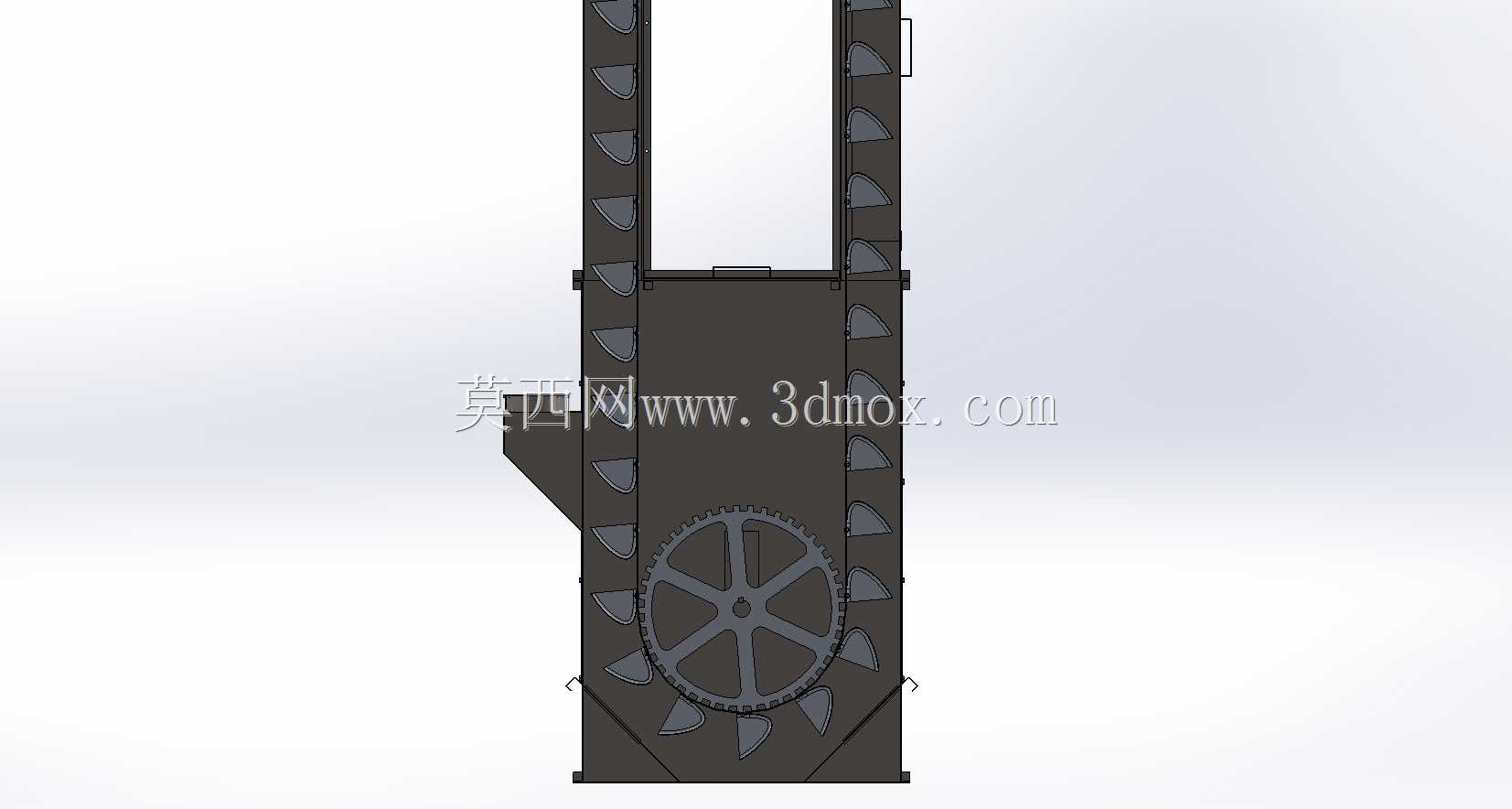

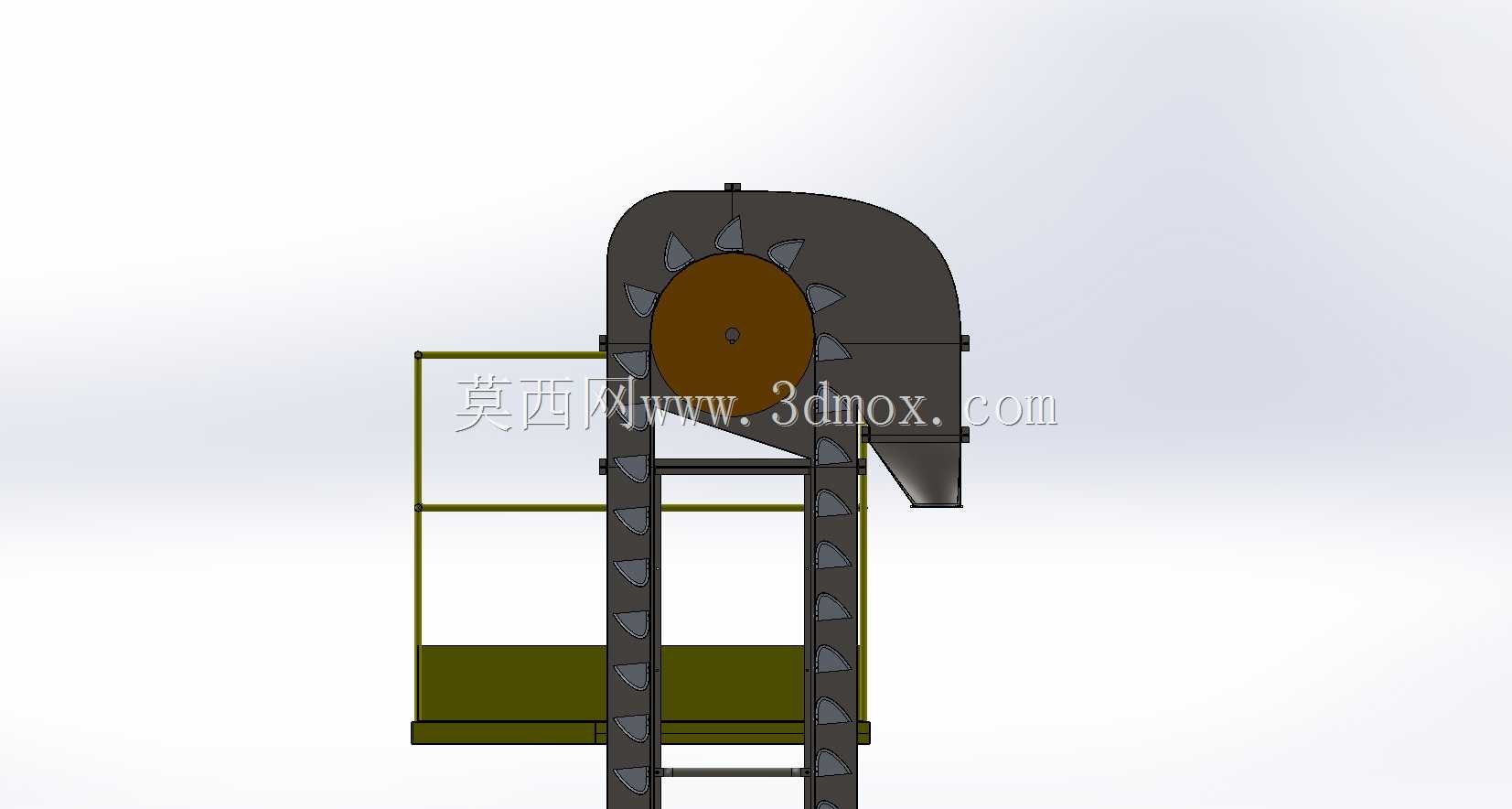

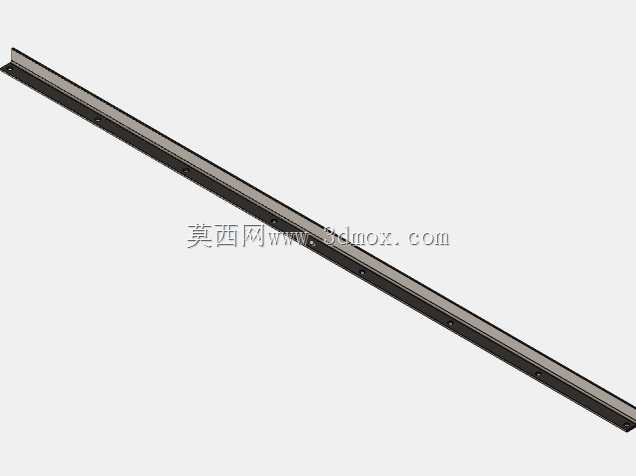

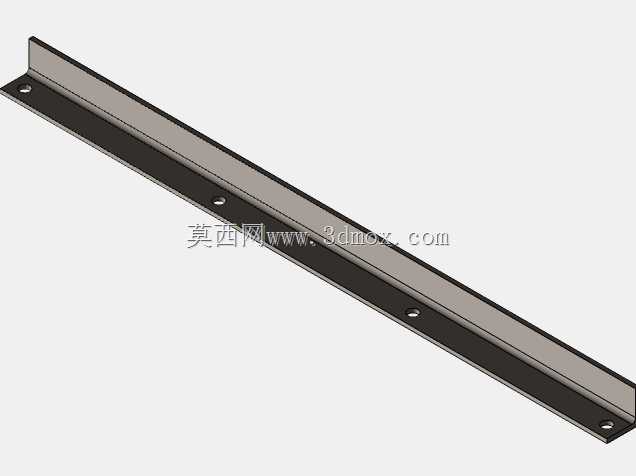

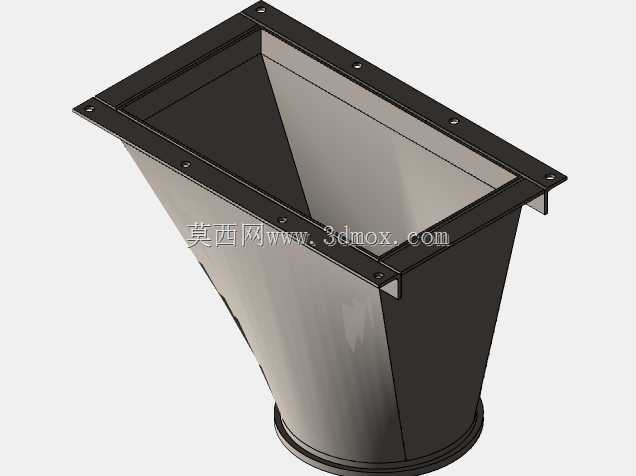

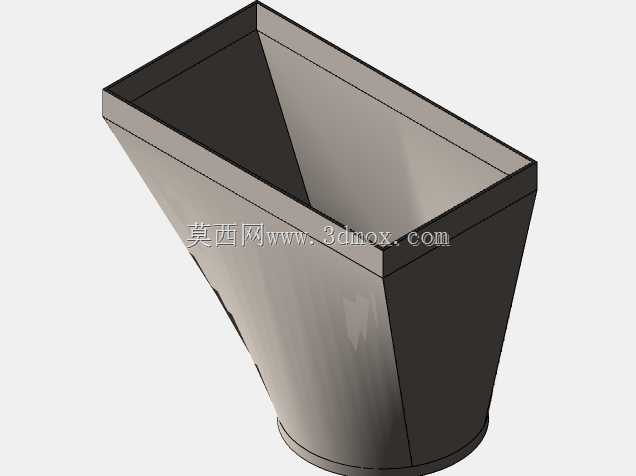

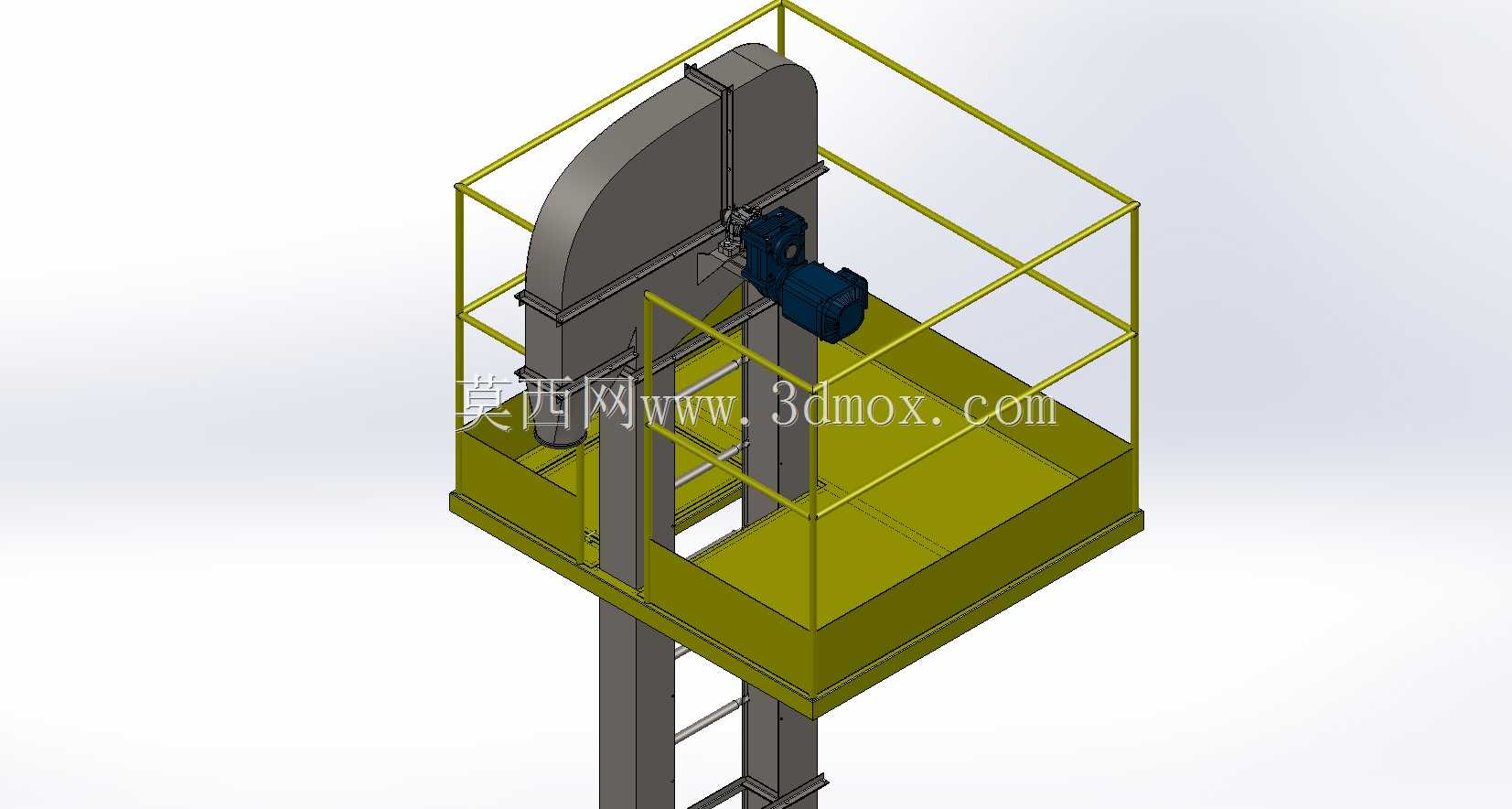

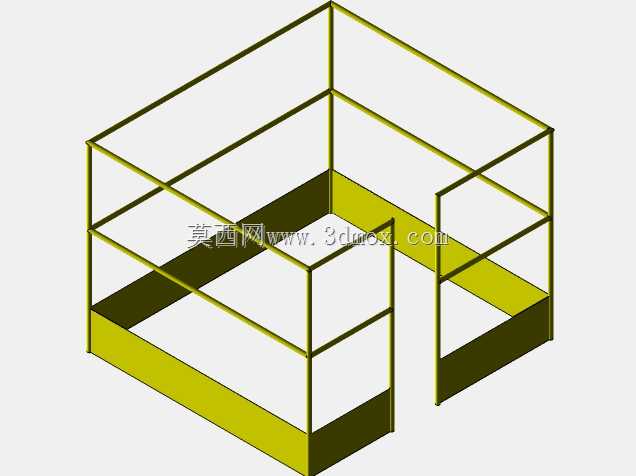

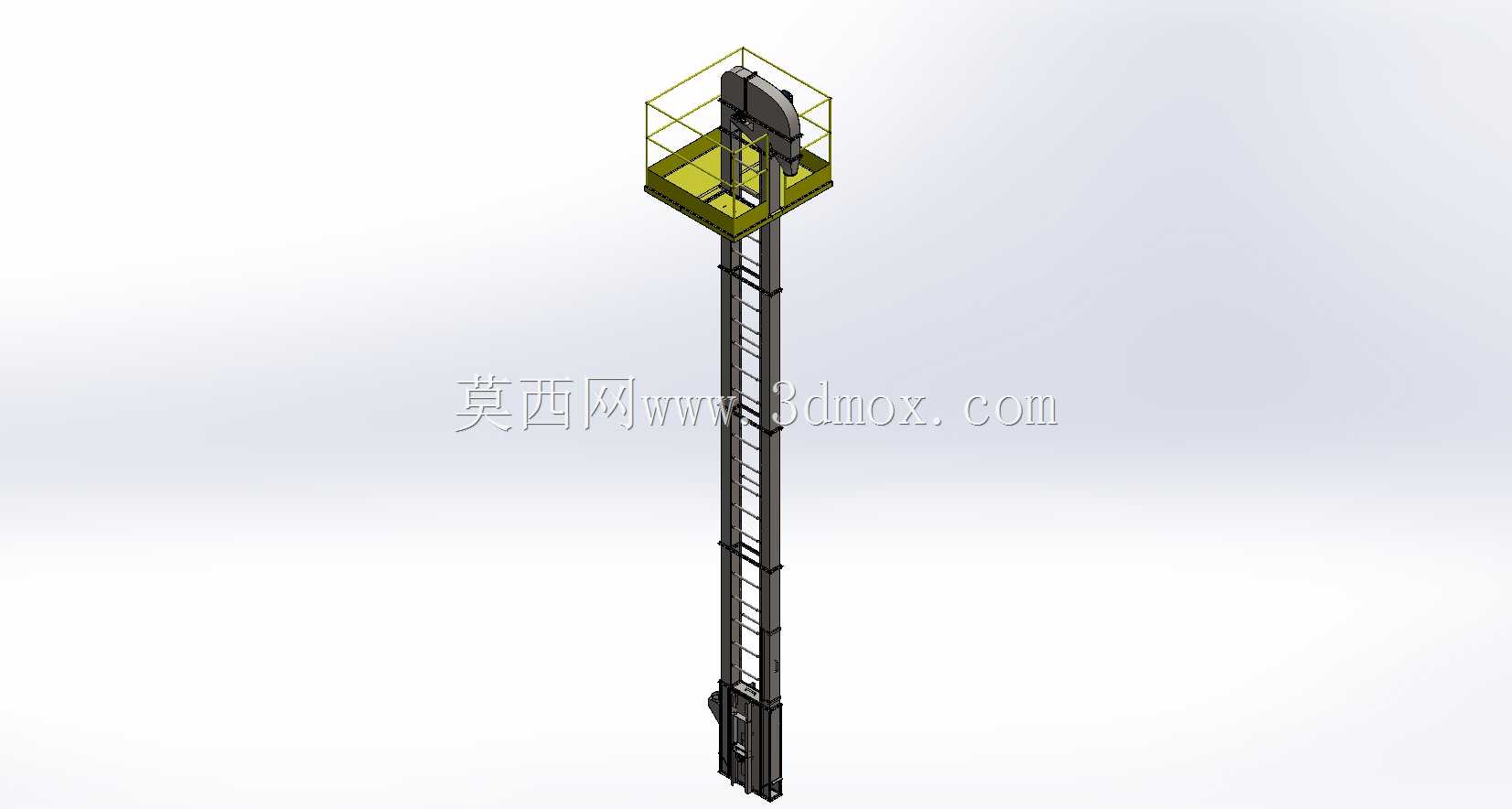

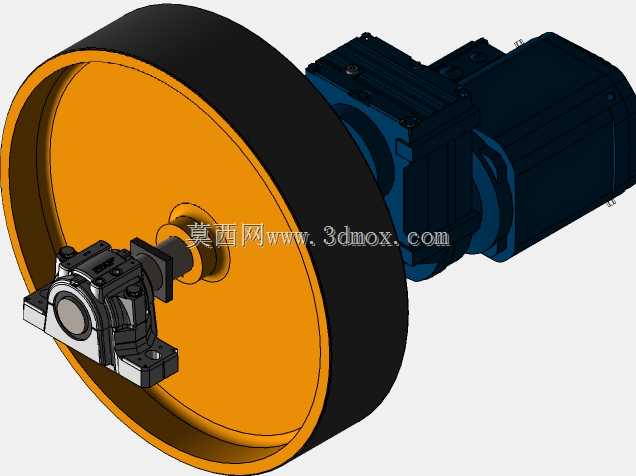

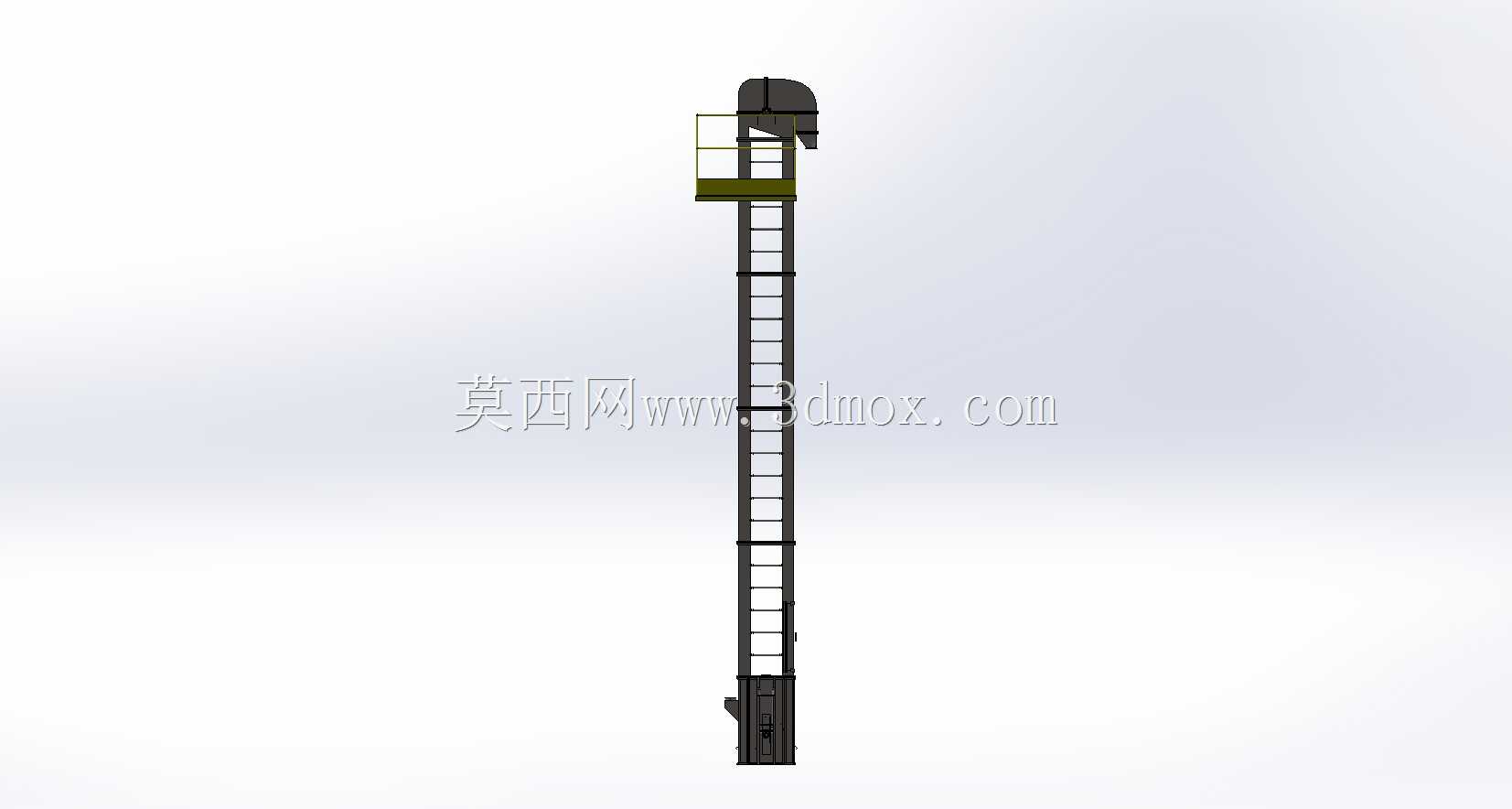

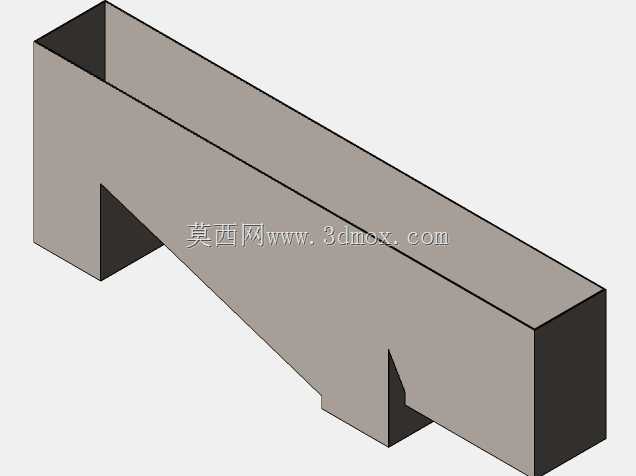

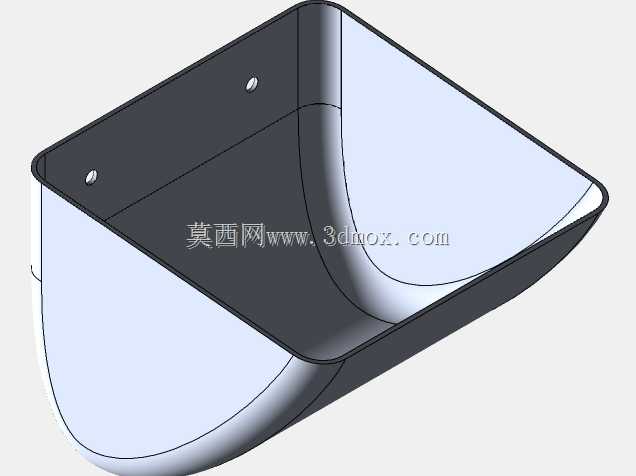

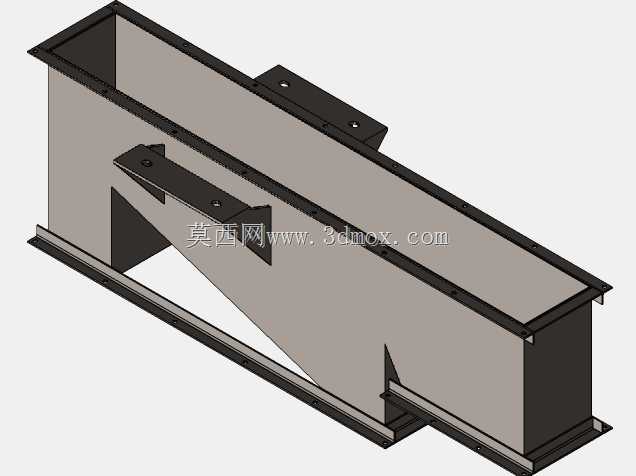

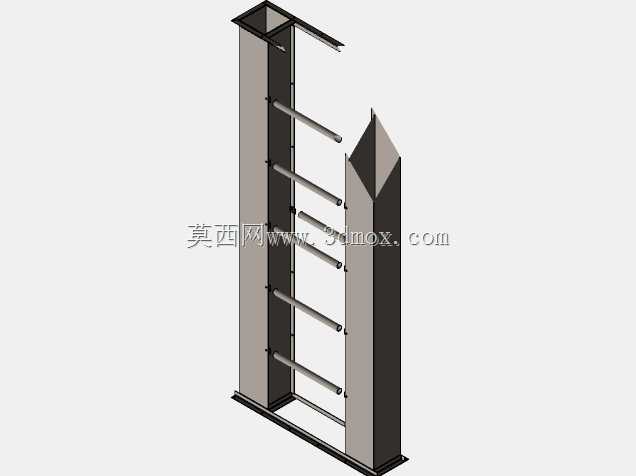

　　散料加工、粮食仓储、建材生产的车间内，垂直方向的散状物料转运一直是产线布局里的核心环节，这款带防护框架的斗式提升结构，正是针对500毫米行程内的小高度差散料上料场景设计，适配颗粒状、粉状物料的密闭式垂直输送，避免转运过程中物料撒落、粉尘外溢的问题。从结构设计逻辑来看，整体采用框架式承载结构，外围的方管焊接防护笼既作为整机的安装承载基体，也能在设备运行时隔绝人员与内部运动部件的接触，满足车间设备的安全防护要求，底部的接料斗结构可以承接上游设备来料，引导物料顺利进入料斗，避免物料在进料位置堆积卡滞。驱动单元布置在设备上部侧方，通过链轮传动带动内部的牵引构件循环运动，均匀固定在牵引件上的料斗随构件运动到下部进料段时挖取物料，

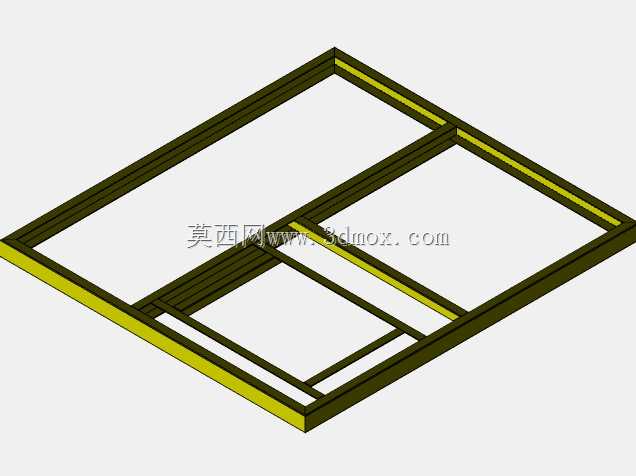

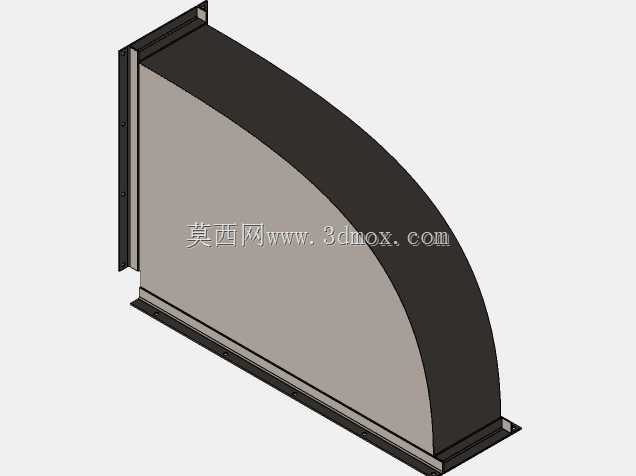

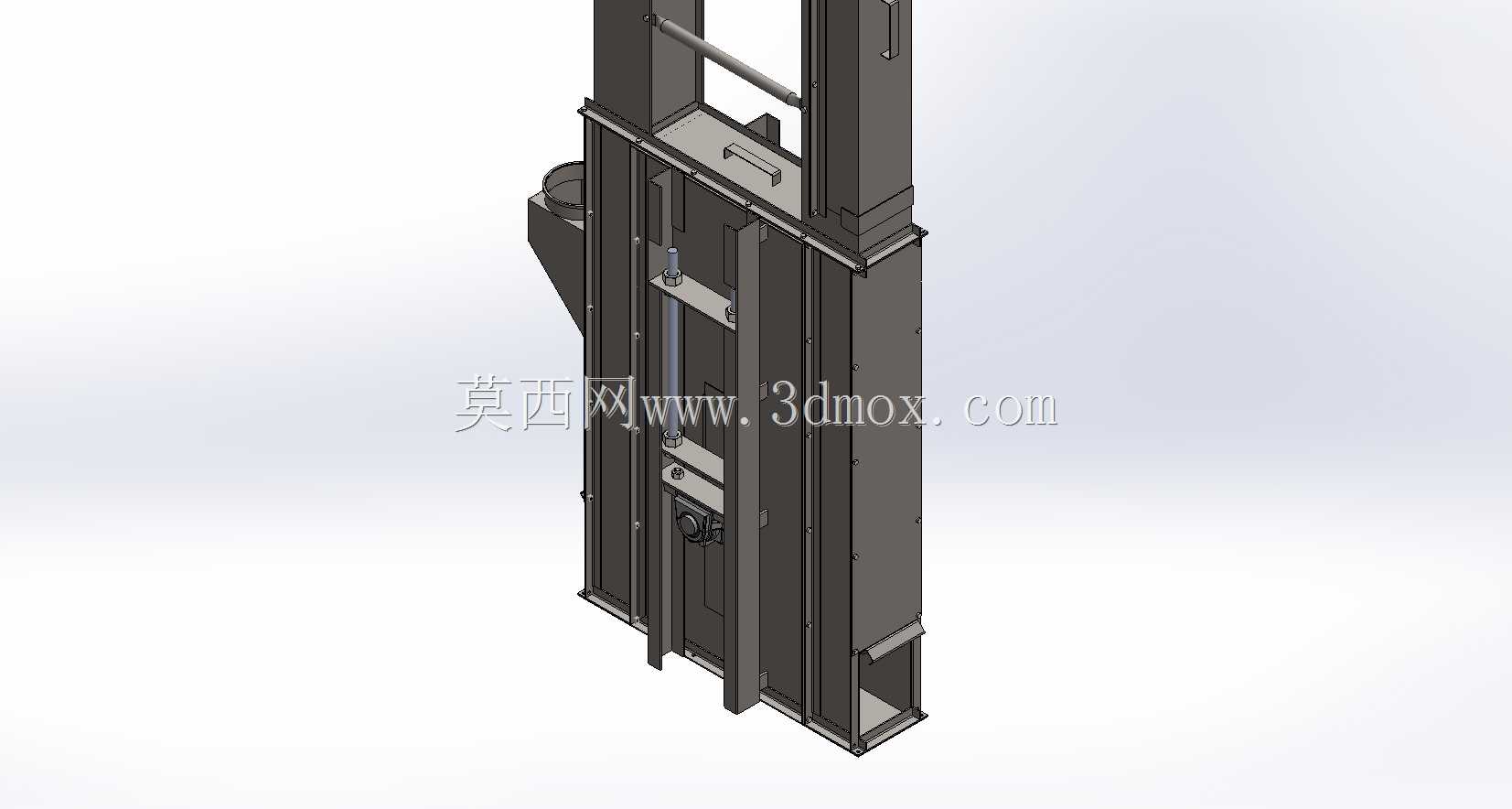

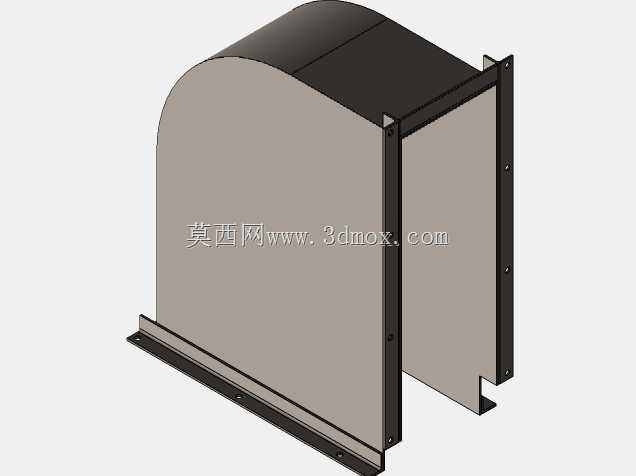

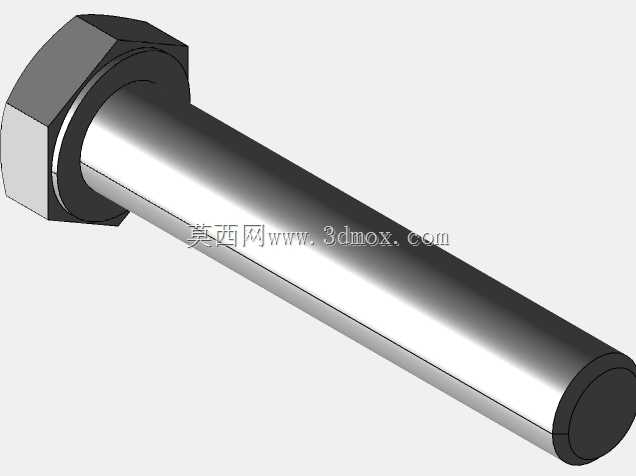

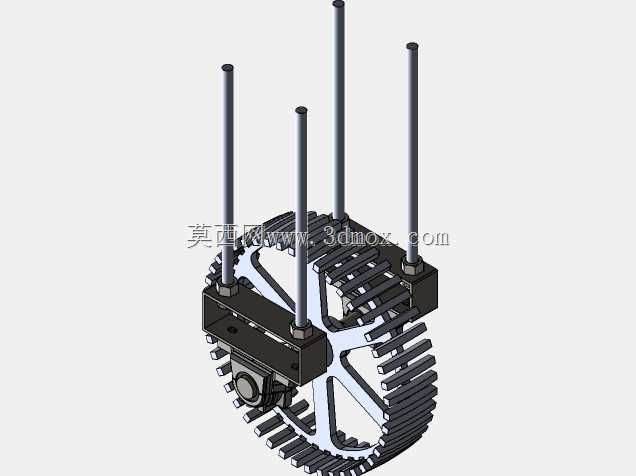

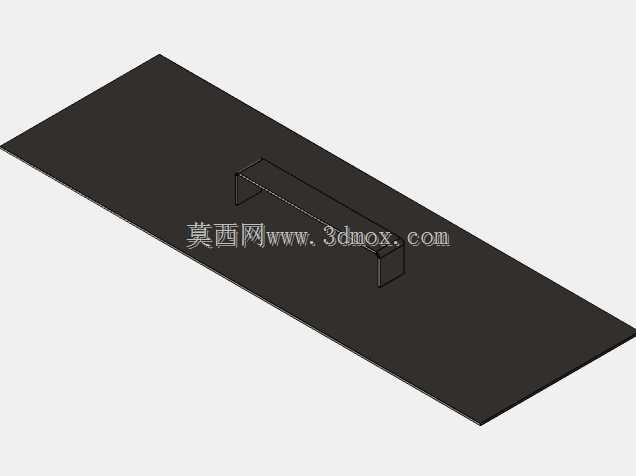

　　随牵引件上升到顶部出料段后，沿出料口将物料卸出，完成垂直方向的物料转运，整个输送过程处于半封闭的机壳内部，能大幅减少输送过程中的粉尘扩散。设计时充分考虑了安装边界的适配性，整机的外轮廓尺寸适配常规车间的设备安装间距，防护框架底部预留了与地面预埋螺栓连接的安装孔位，不需要额外制作复杂的安装基础，就能直接固定在车间地坪上，进料口的位置高度可以对接常规的振动给料、皮带出料端，出料口的高度也能匹配下游料仓、筛分设备的进料位置，减少产线对接时的非标改造成本。结构细节上，牵引构件的张紧装置布置在设备下部，可通过调节螺栓调整牵引件的张紧度，避免长期运行后牵引件松弛出现打滑、料斗刮蹭机壳的问题，侧方设置的检修口可以在设备出现卡料故障时，快速打开清理内部堵料，不需要整体拆解机壳，降低日常维护的工作量。料斗的排布间距经过匹配计算，既保证单位时间内的输送量满足小产能产线的需求，也避免料斗间距过小导致卸料时物料撒回机座内部，提升物料输送的效率。
