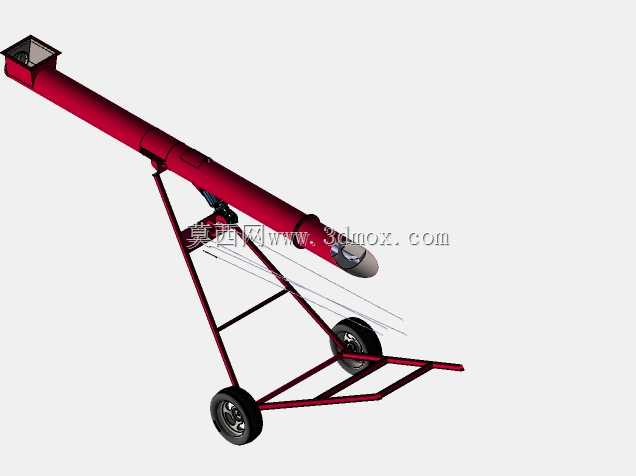

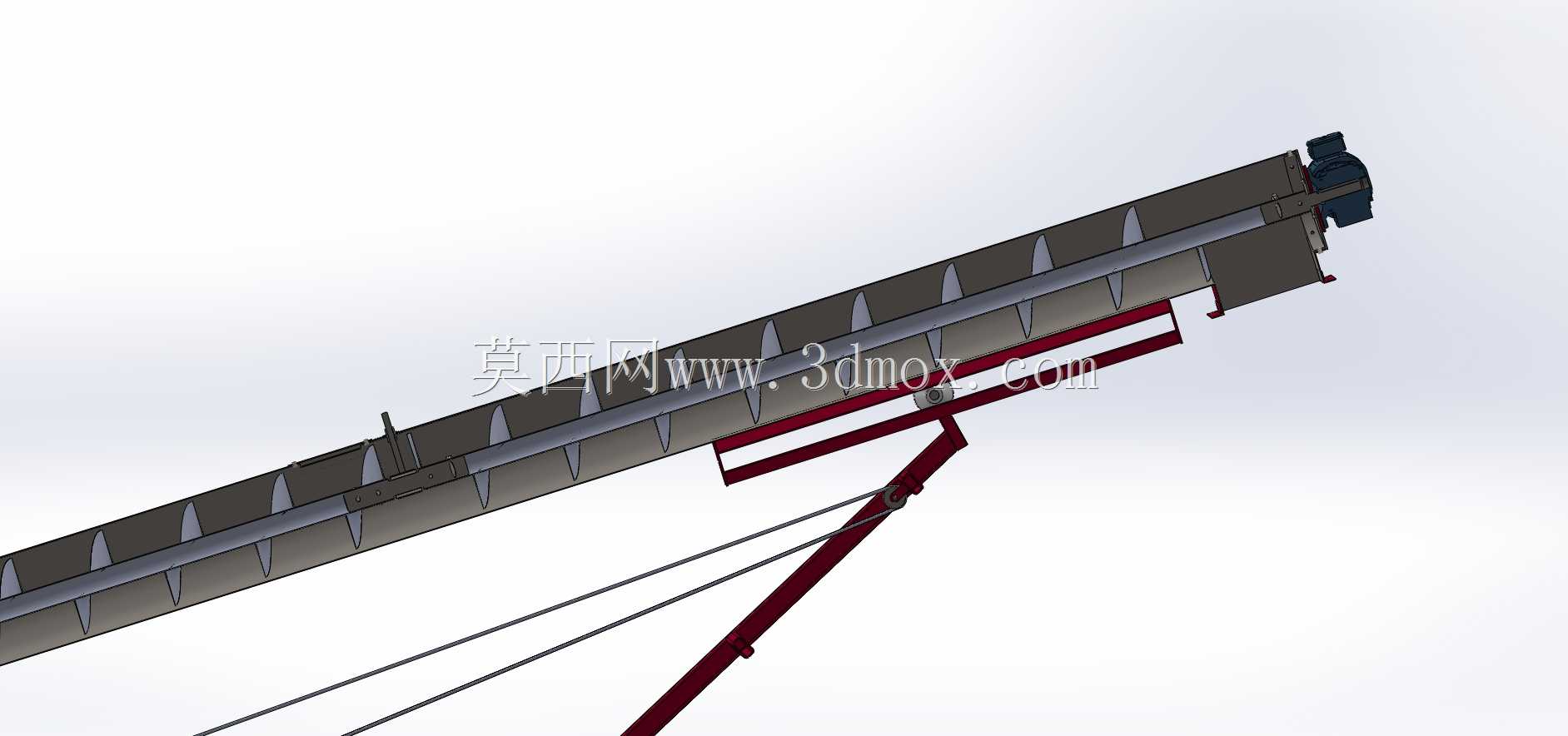

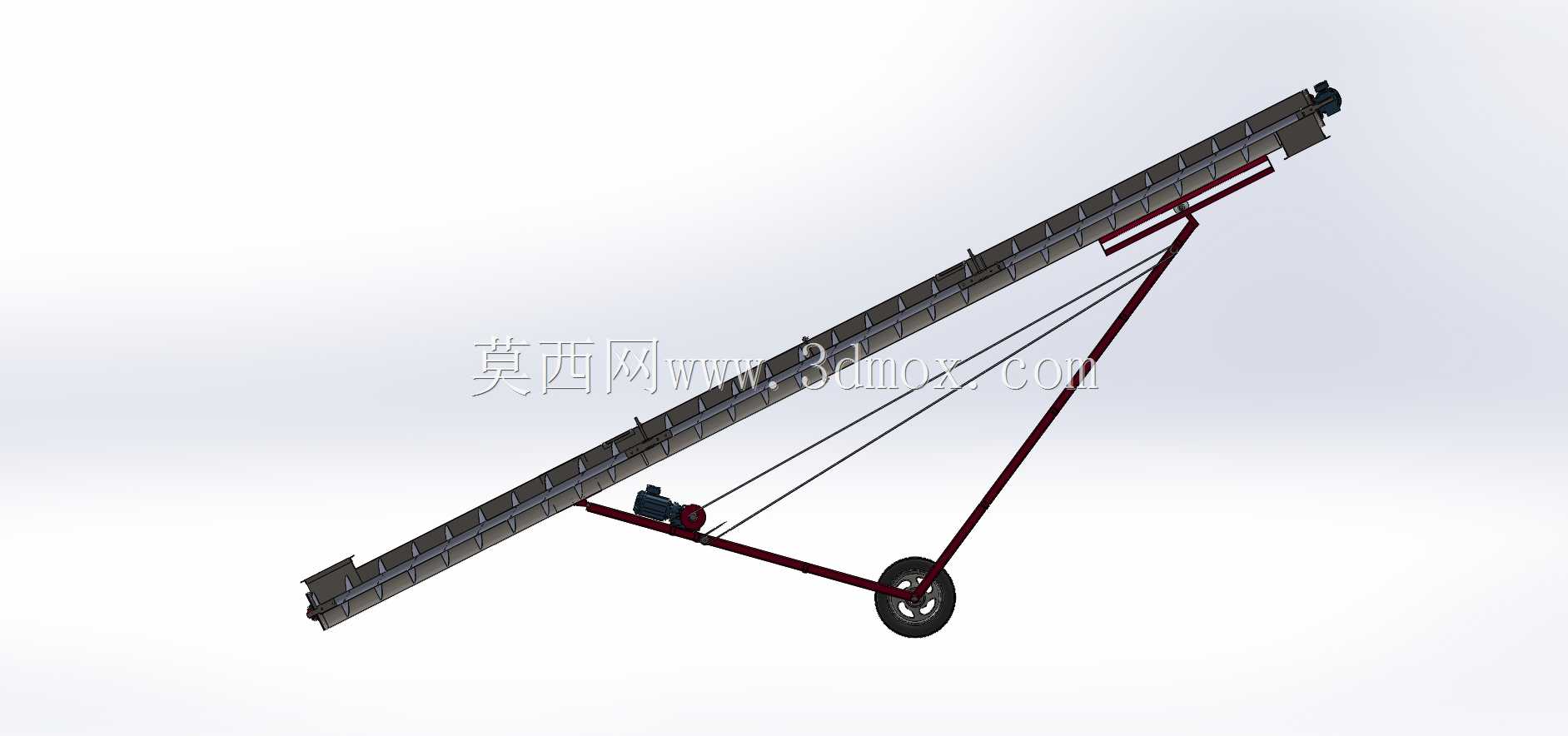

可移动散料螺旋输送设备结构设计

　　在散状物料短距离转运的作业场景里，固定式输送设备往往受限于安装位置，无法适配多点位、灵活转场的作业需求，这款移动式螺旋输送结构的设计初衷，正是为了填补这类场景的设备空白。从实际应用场景来看，这类设备常出现在粮食仓储周转、建筑工地散料补料、小型加工车间工序间物料转运、市政工程散状物料现场输送等场景，不需要做固定的基础预埋，作业时推至目标点位即可完成进料端与出料端的位置对接，转场时仅需切断电源、收拢支撑结构即可快速转移，相比固定安装的输送设备，场地适配性更强，尤其适合作业点位分散、单点位作业周期短的散料输送工况。

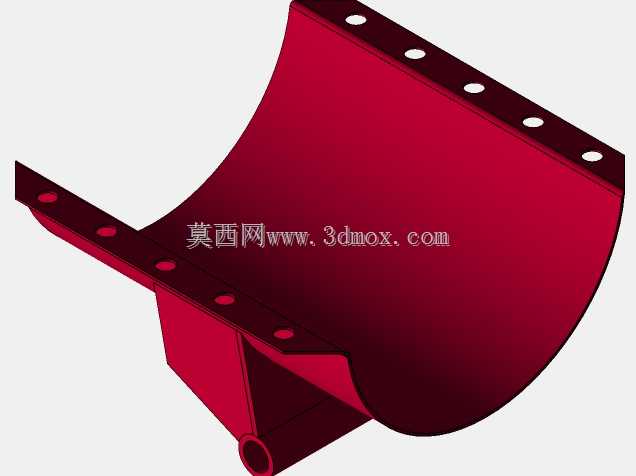

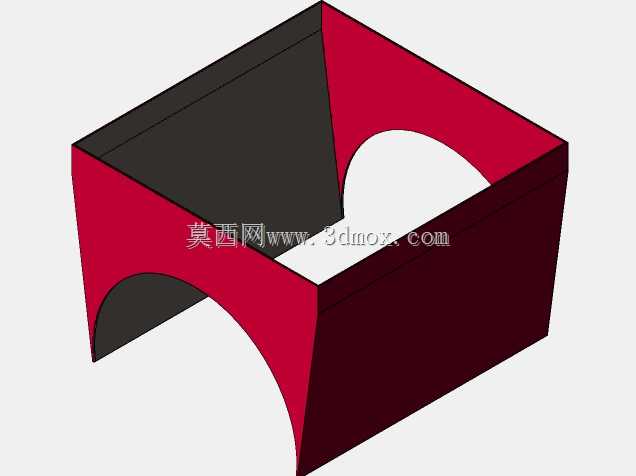

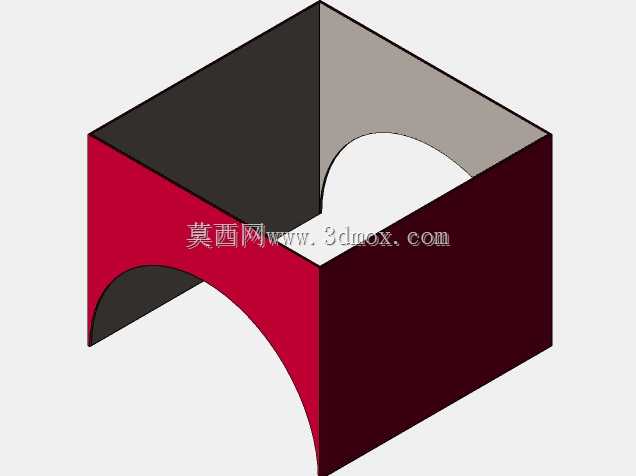

　　从设备实际用途出发，该结构主要针对粉状、颗粒状、小粒径块状散料的封闭输送作业，输送过程中物料全程在筒体内随螺旋叶片推进，能有效减少输送过程中的物料撒漏、扬尘问题，相比敞开式的皮带输送，在输送易起尘、易洒落的散料时环保表现更好。设备的进料端采用敞口式接料结构，可直接对接人工投料、小型料仓放料、铲车少量供料等多种进料方式，出料端可根据需求调整出料高度与方向，直接对接受料设备、料堆或者包装容器，不需要额外增设转接溜管即可完成物料的定向输送。

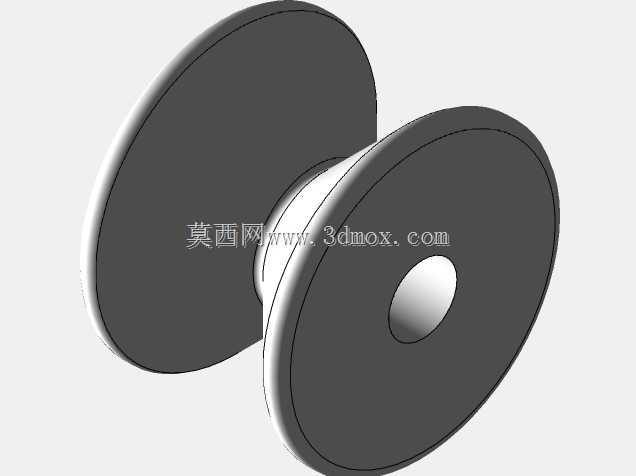

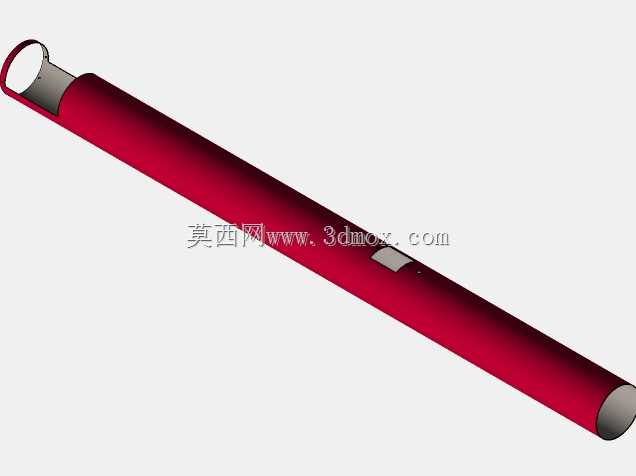

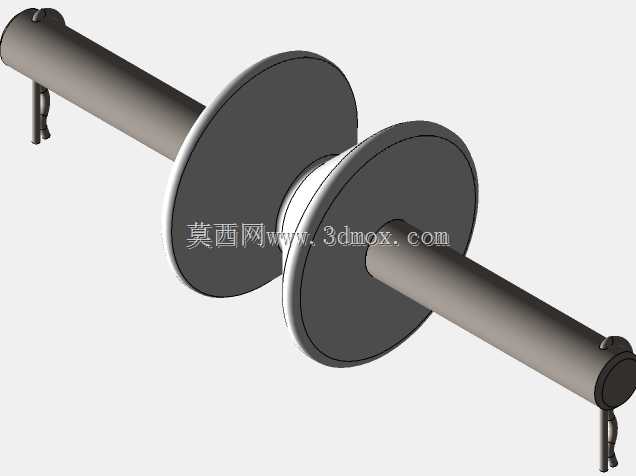

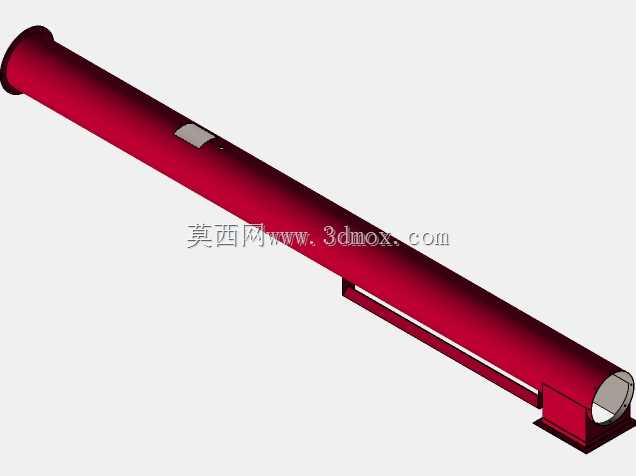

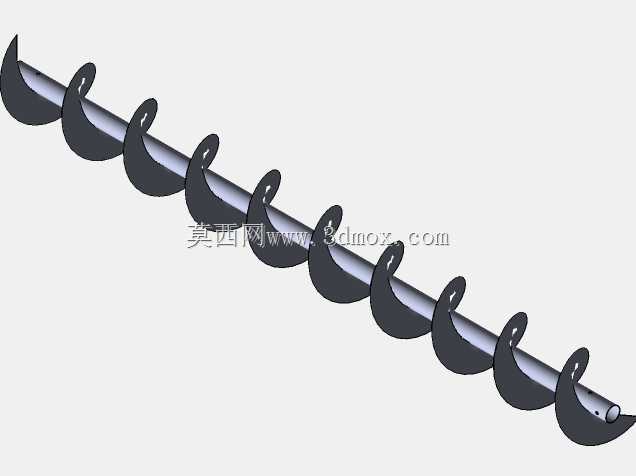

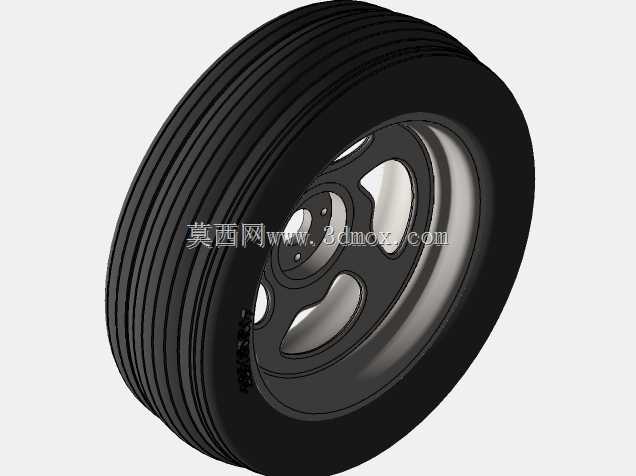

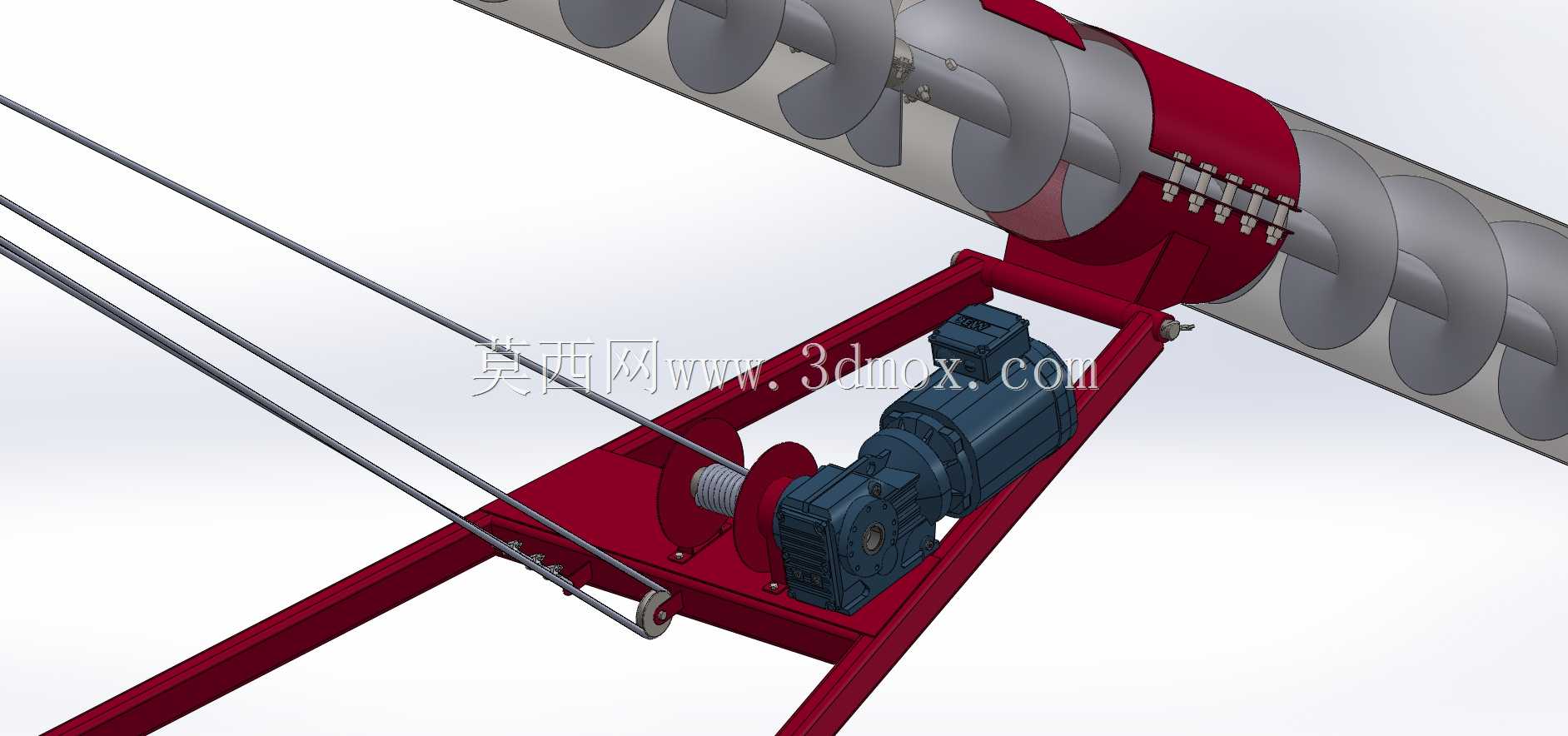

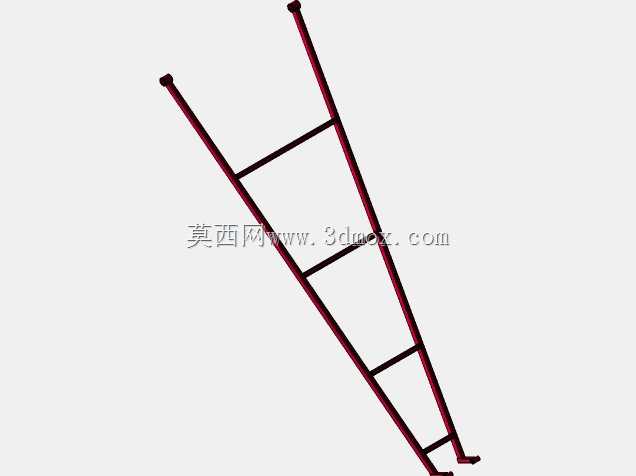

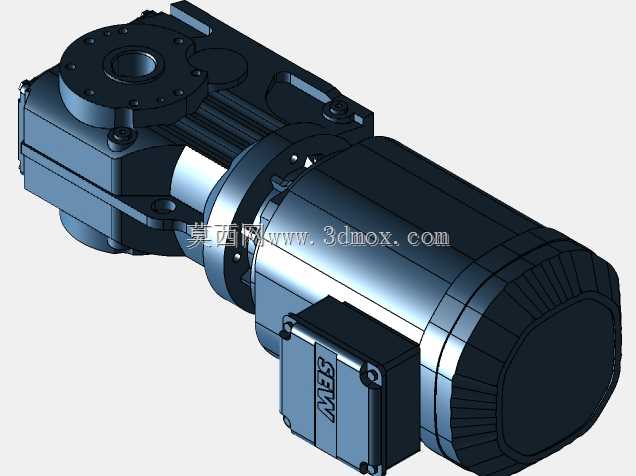

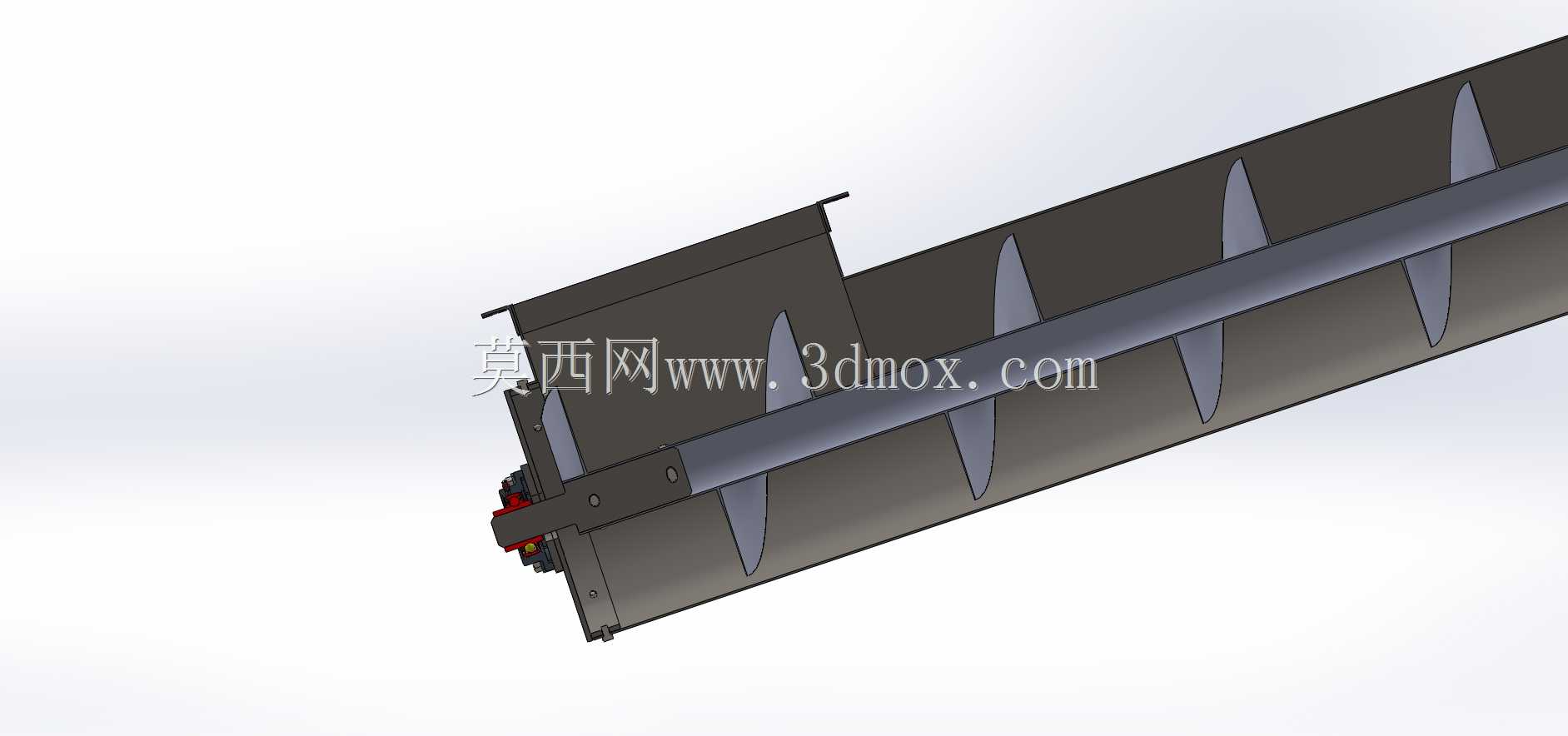

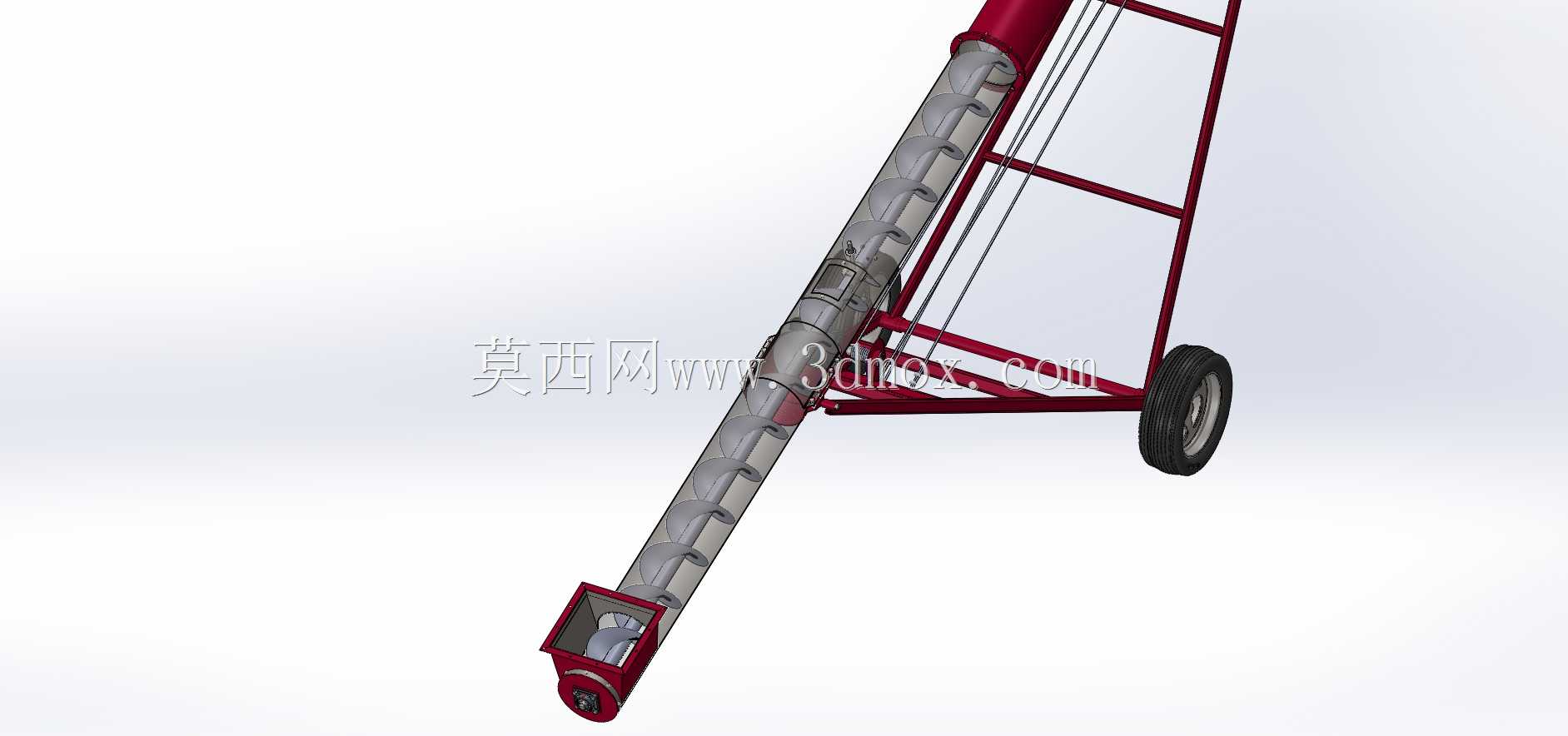

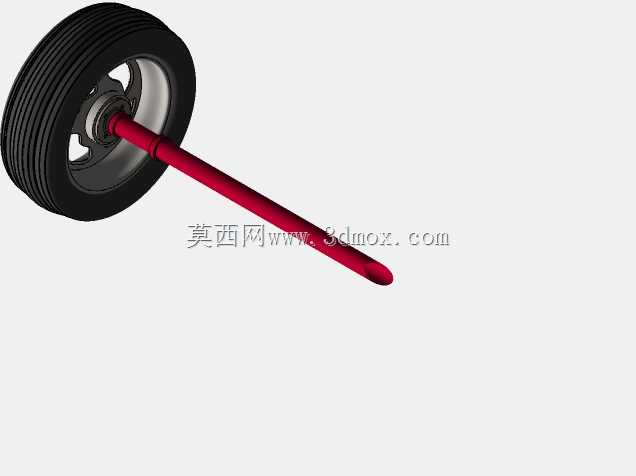

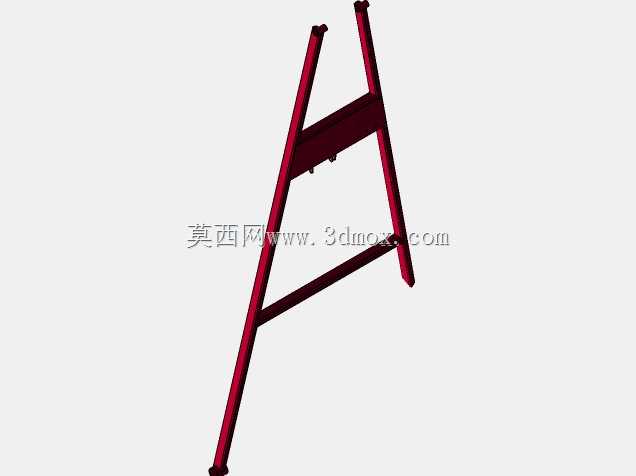

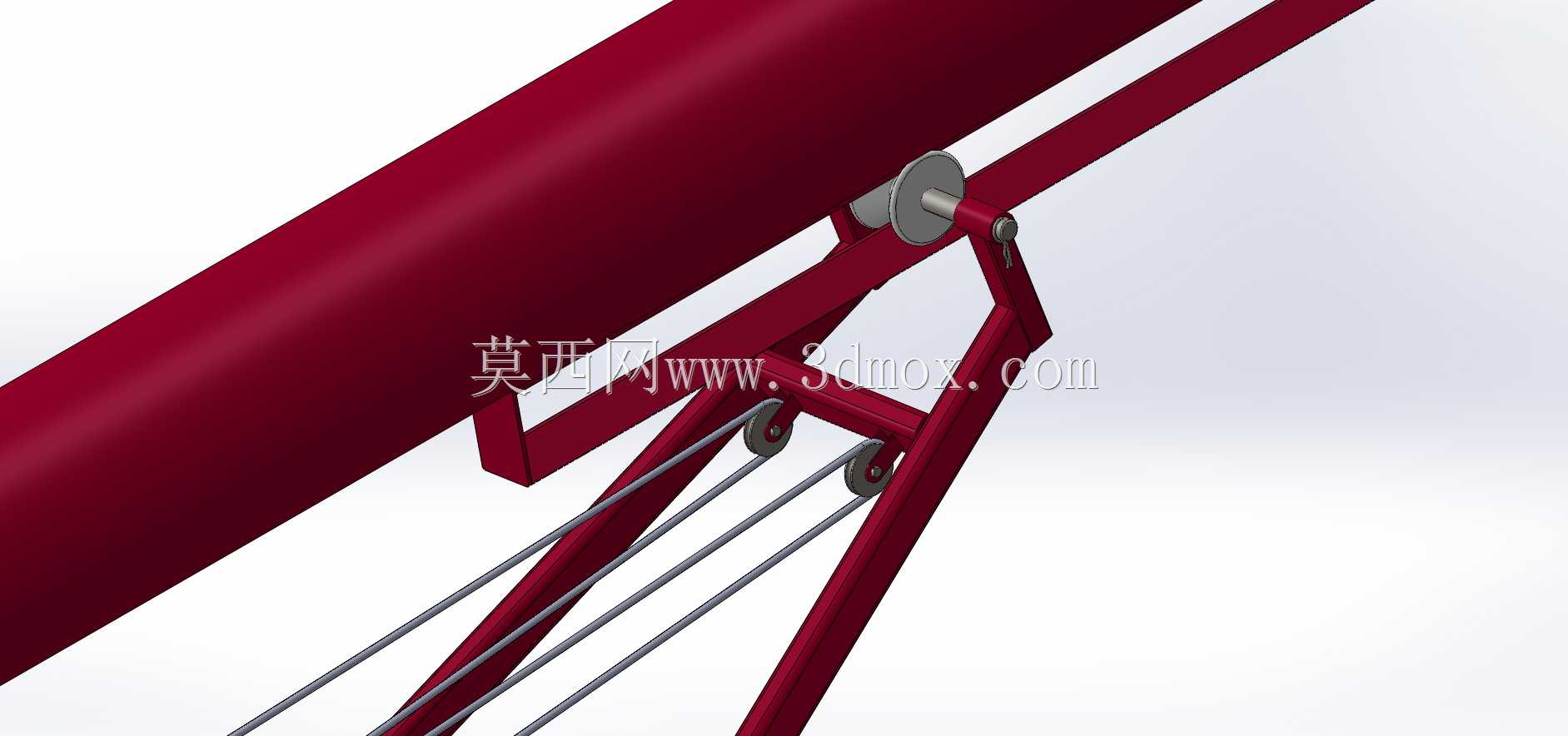

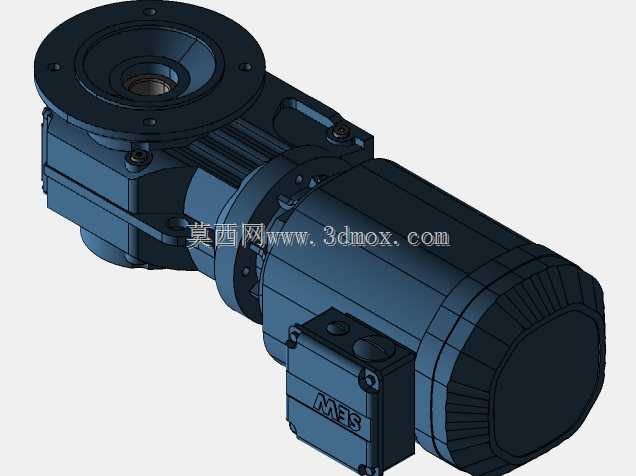

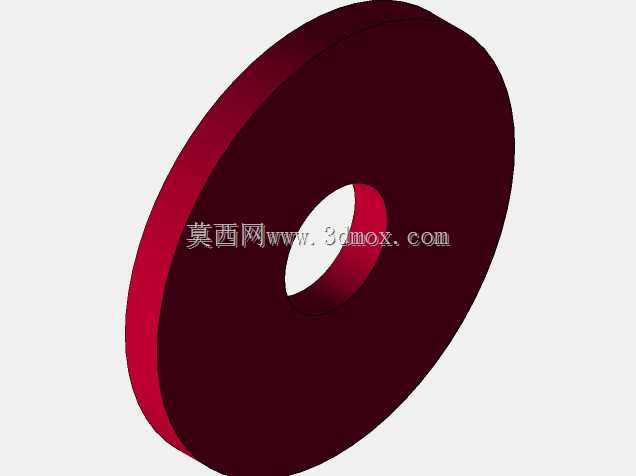

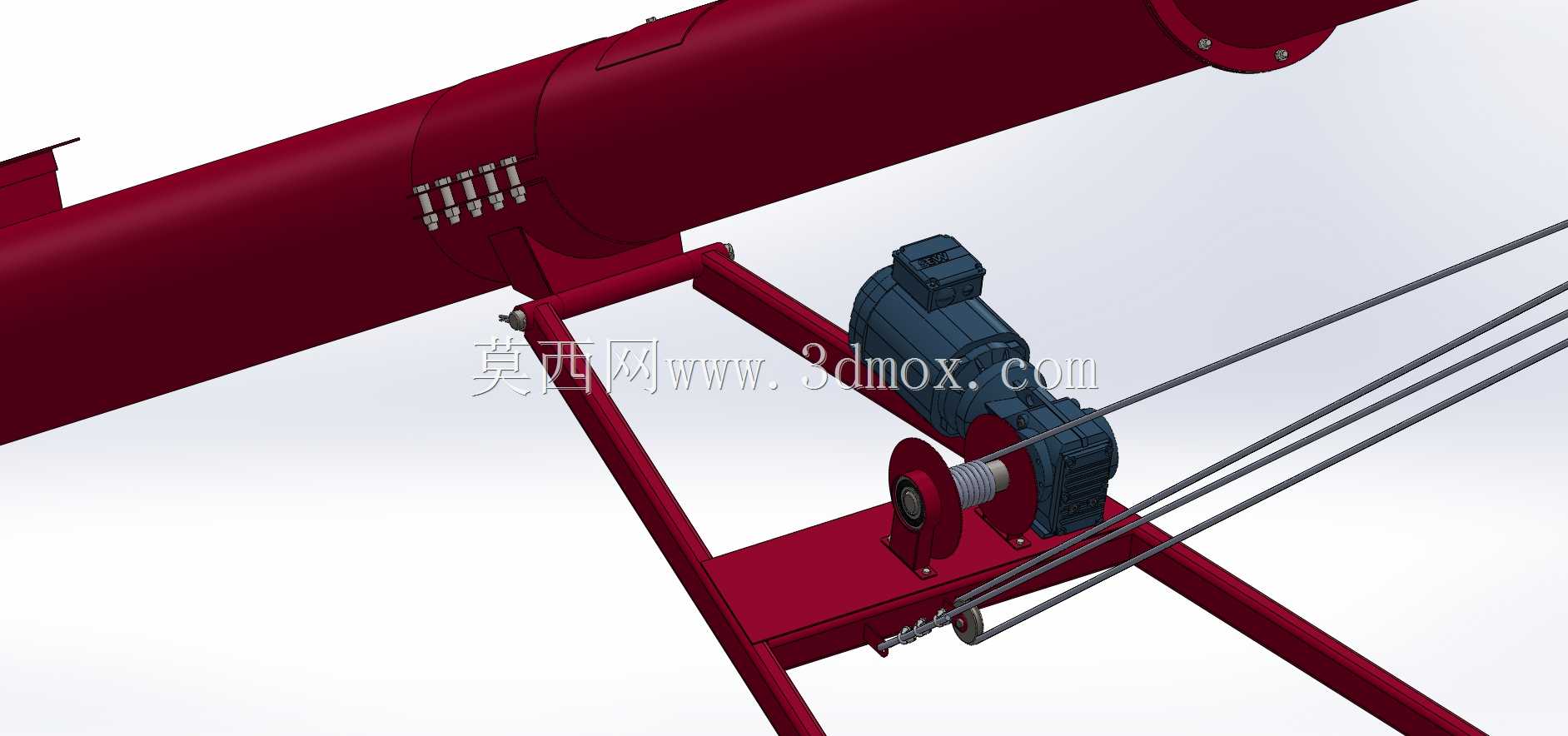

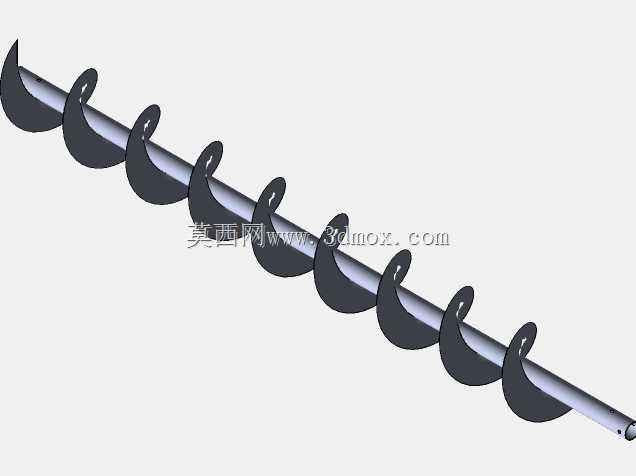

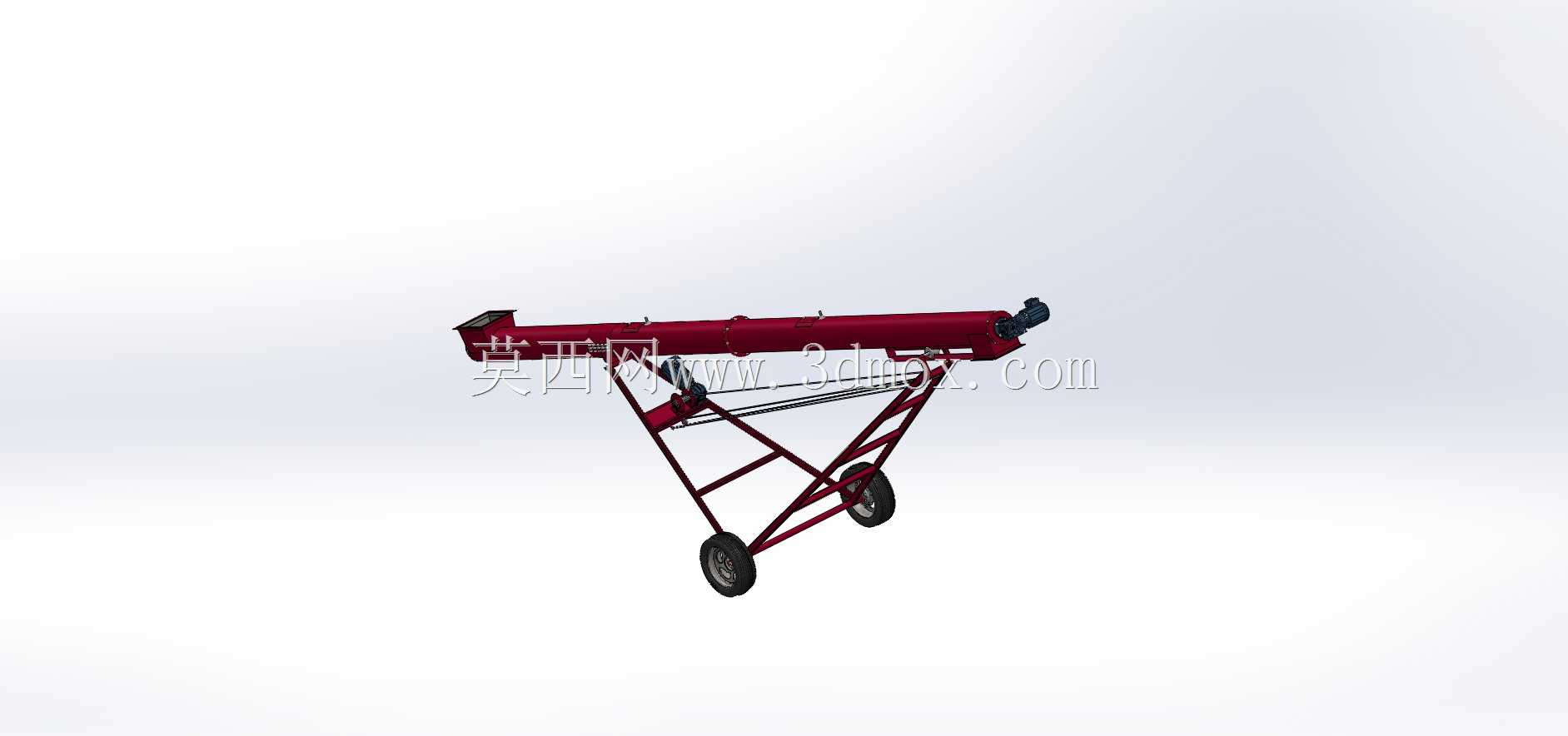

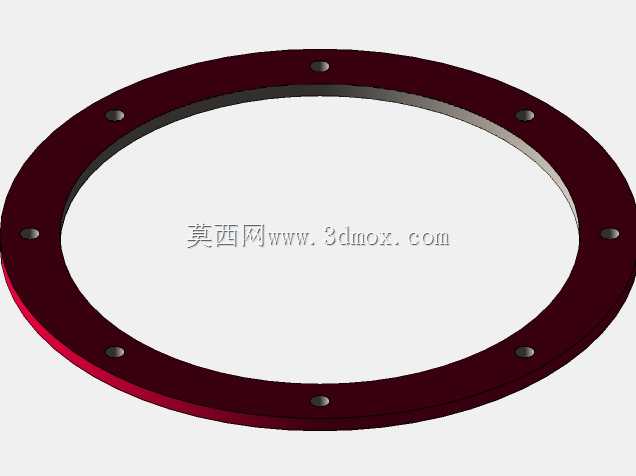

　　在产品功能特性的设计上，驱动端采用直联减速结构，将减速单元与螺旋主轴直接连接，减少了链传动、带传动带来的传动损耗与维护点，驱动单元布置在设备出料端一侧，能平衡进料端的物料重量，降低设备移动时的重心偏移风险。螺旋叶片采用等螺距实体面型设计，针对流动性较好的散料输送效率稳定，叶片边缘与筒体内壁预留合理的装配间隙，既避免叶片运转时刮擦筒壁产生异响与磨损，又能减少间隙残留的物料堆积，降低设备启动时的负载阻力。筒体分段采用法兰螺栓连接，在需要调整输送长度时可通过增减中间筒体段实现适配，连接法兰处设置密封垫片，避免输送细粉状物料时从接缝处漏粉。移动支撑结构采用带锁止功能的脚轮搭配可调支撑脚，设备移动到位后锁止脚轮、降下支撑脚即可将设备固定，避免输送作业时设备移位，支撑脚的高度可调范围可适配不平整的作业地面，保证设备筒体处于合适的工作倾角，避免倾角过大导致物料回流。

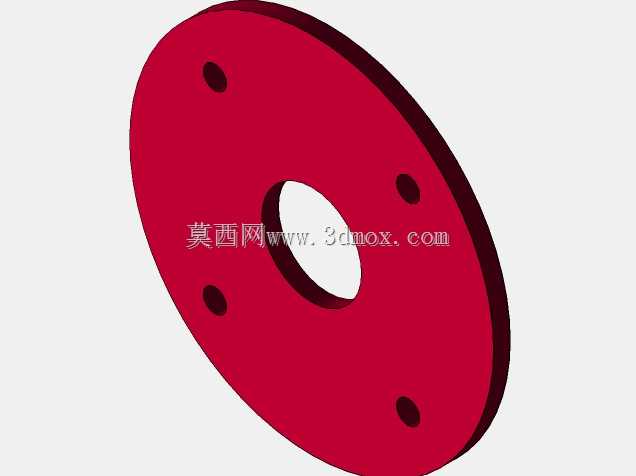

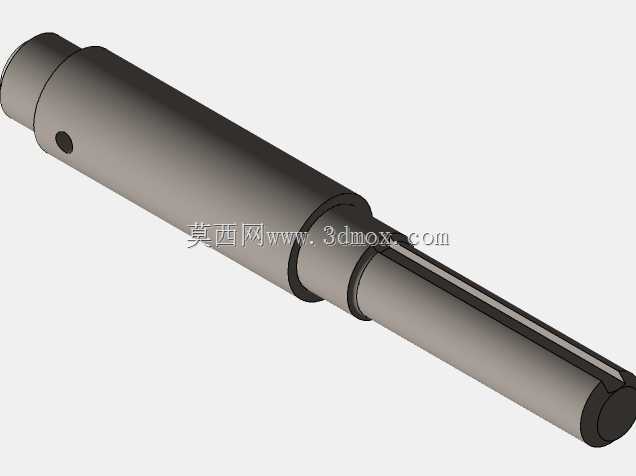

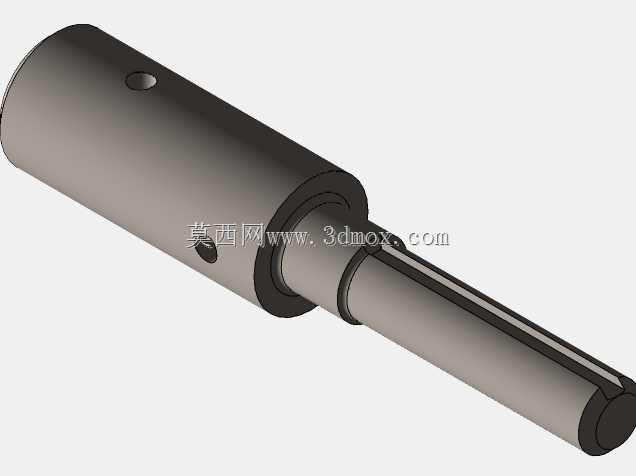

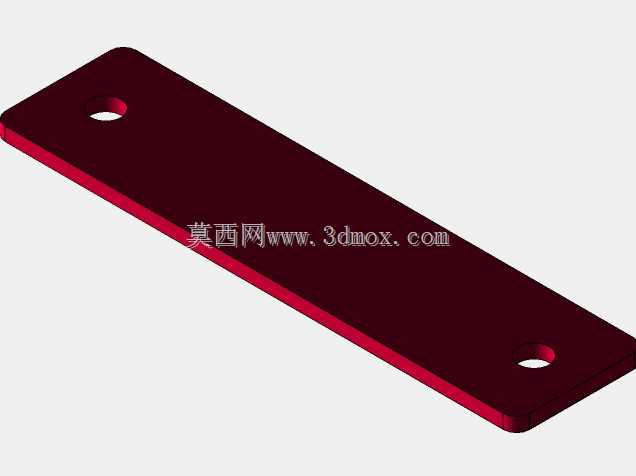

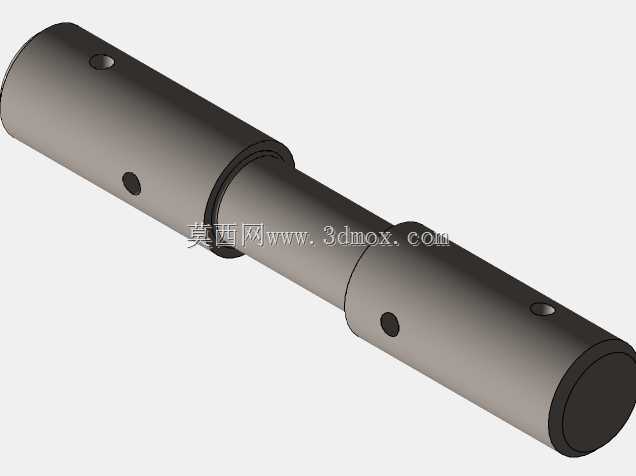

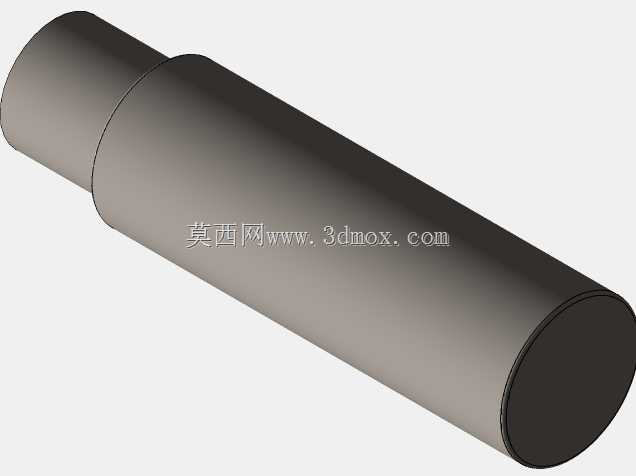

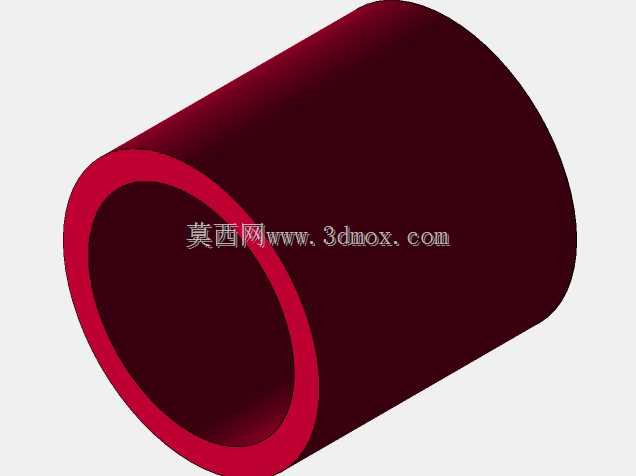

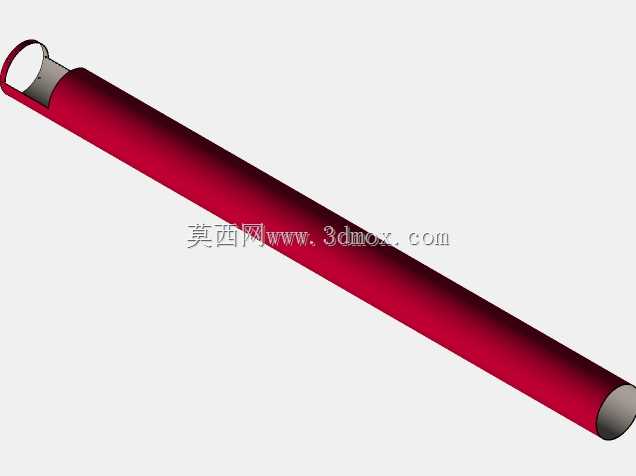

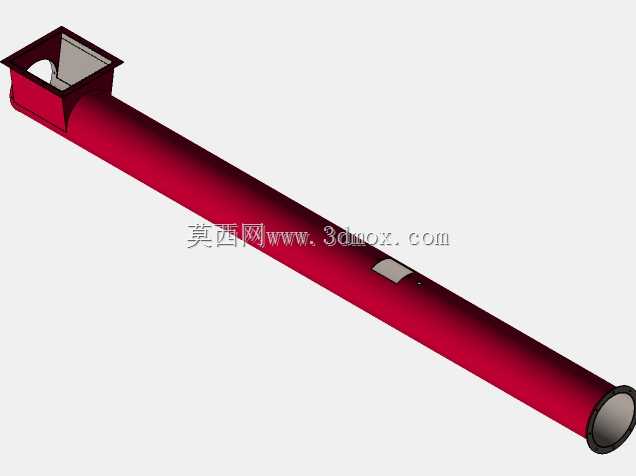

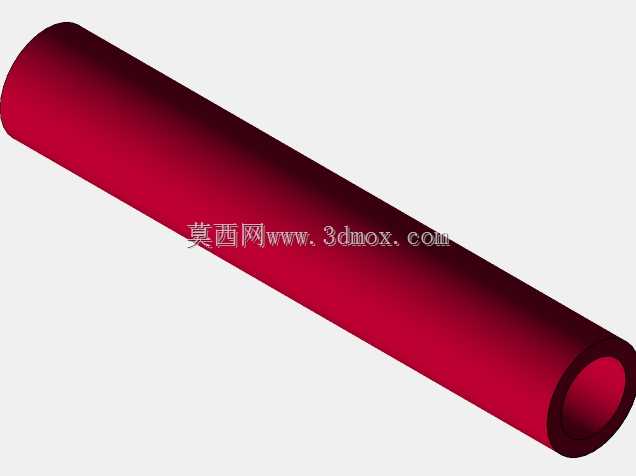

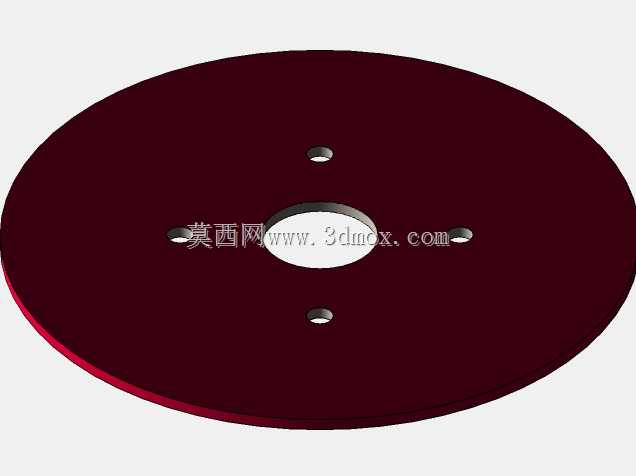

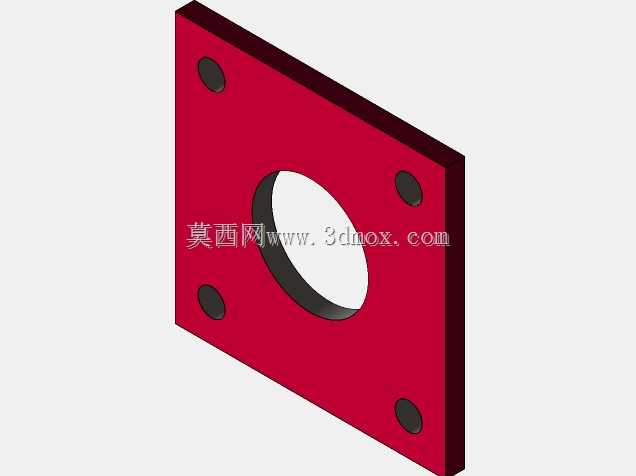

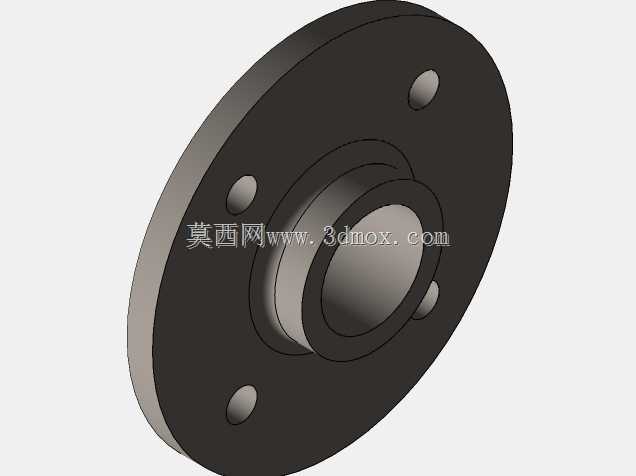

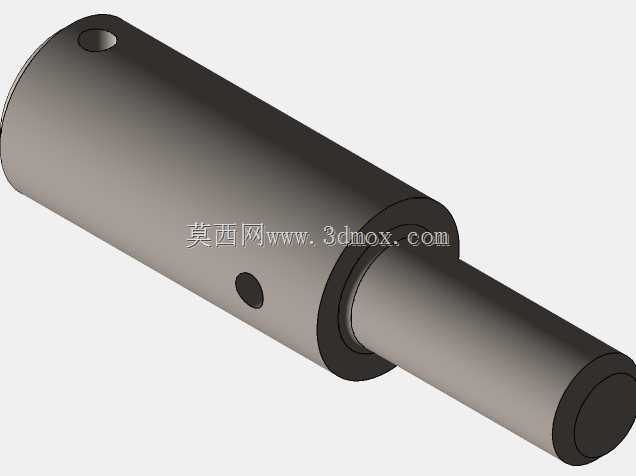

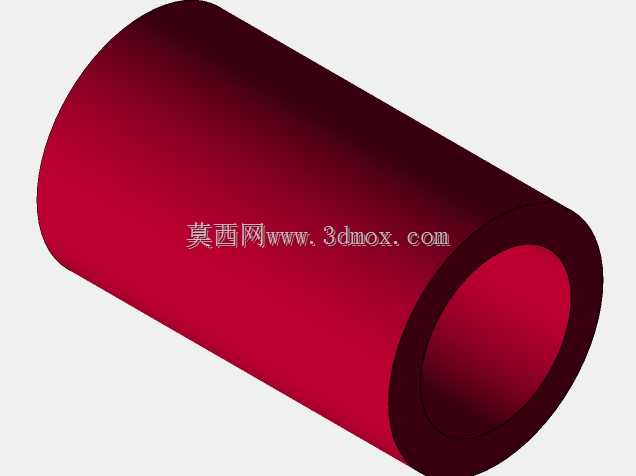

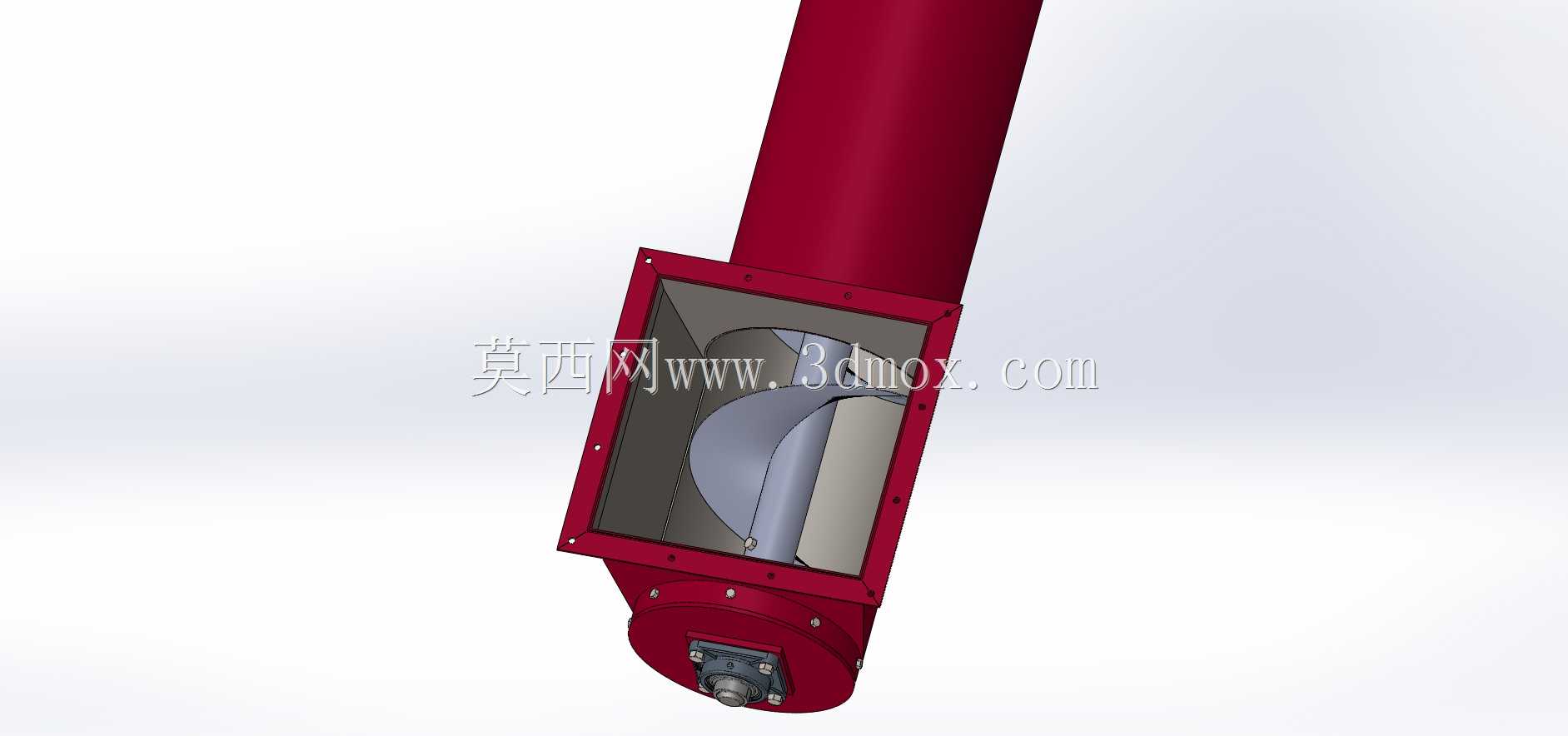

　　从设计思路层面来看，整个结构的建模过程优先考虑了加工工艺性与装配便利性，所有板件均采用常规板材切割成型，没有复杂的曲面加工件，筒体采用标准卷管焊接成型，端部法兰采用标准平焊法兰，不需要定制特殊加工件，能有效降低设备的制造成本。螺旋主轴采用无缝钢管作为芯轴，相比实心轴在保证抗扭强度的前提下大幅降低了设备自重，更符合移动式设备的轻量化设计需求，叶片与芯轴的焊接采用连续满焊工艺，避免输送磨琢性物料时焊缝过早磨损导致叶片脱落。进料口的观察端设置可开启的检修盖板，日常作业时可通过观察窗查看物料进料状态，发生堵料时可直接打开检修盖板清理堵塞物料，不需要拆解整个筒体段，大幅降低了设备的日常维护难度。

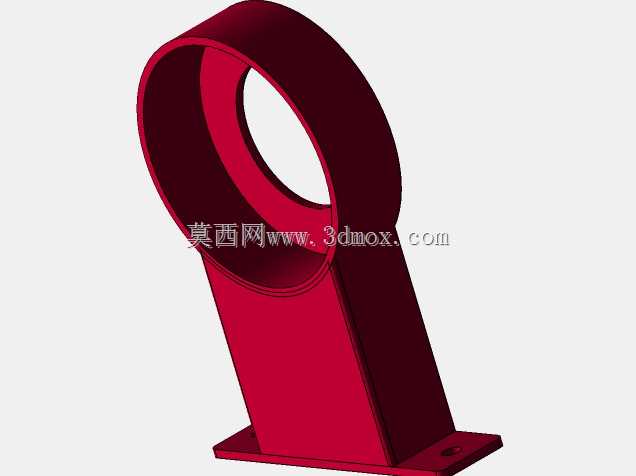

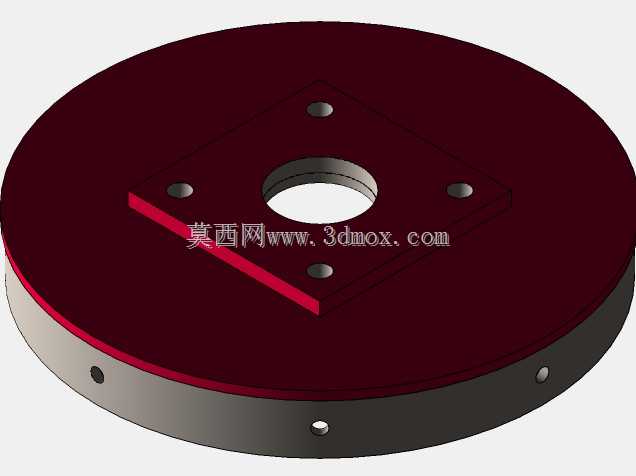

　　关于外形尺寸与安装边界，该输送结构的筒体直径适配300mm规格的输送通量，在常规输送倾角下每小时可完成120吨左右的散料输送，设备整体长度可根据作业需求调整，常规配置下的整机转弯半径控制在1.5米以内，可在狭窄的车间通道、仓储巷道内灵活转向。设备安装时不需要提前做混凝土基础，仅需保证作业地面的承载力满足设备满载时的重量要求即可，进料端的最低接料高度可适配常规高度的料堆、人工投料平台，出料端的最高排料高度可对接常见的小型料仓、包装机进料口，设备两侧预留的操作空间仅需0.6米即可满足日常操作、检修的空间需求，不需要预留过大的设备安装场地。在三维建模过程中，所有运动部件均做了干涉检查，螺旋叶片运转时与筒壁、进料口、端盖均无运动干涉，驱动单元的安装座预留了调整间隙，可在装配时微调减速单元的同轴度，避免长期运转时出现轴系偏磨问题，支撑结构的受力点均做了加强筋补强，保证设备满载移动时支撑结构不会出现变形开焊问题。
